电力系统自动化第一章发电机的自动并列

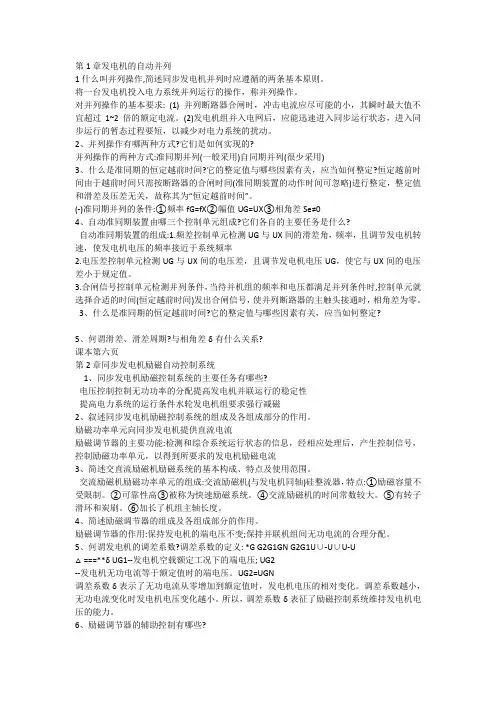

第1章发电机的自动并列1什么叫并列操作,简述同步发电机并列时应遵循的两条基本原则。

将一台发电机投入电力系统并列运行的操作，称并列操作。

对并列操作的基本要求: (1) 并列断路器合闸时，冲击电流应尽可能的小，其瞬时最大值不宜超过1~2倍的额定电流。

(2)发电机组并入电网后，应能迅速进入同步运行状态，进入同步运行的暂态过程要短，以减少对电力系统的扰动。

2、并列操作有哪两种方式?它们是如何实现的?并列操作的两种方式:准同期并列(一般采用)自同期并列(很少采用)3、什么是准同期的恒定越前时间?它的整定值与哪些因素有关，应当如何整定?恒定越前时间由于越前时间只需按断路器的合闸时间(准同期装置的动作时间可忽略)进行整定，整定值和滑差及压差无关，故称其为“恒定越前时间”。

(-)准同期并列的条件:①频率fG=fX②幅值UG=UX③相角差Se≠04、自动准同期装置由哪三个控制单元组成?它们各自的主要任务是什么?自动准同期装置的组成:1.频差控制单元检测UG与UX间的滑差角，频率，且调节发电机转速，使发电机电压的频率接近于系统频率2.电压差控制单元检测UG与UX间的电压差，且调节发电机电压UG，使它与UX间的电压差小于规定值。

3.合闸信号控制单元检测并列条件，当待并机组的频率和电压都满足并列条件时,控制单元就选择合适的时间(恒定越前时间)发出合闸信号，使并列断路器的主触头接通时，相角差为零。

3、什么是准同期的恒定越前时间?它的整定值与哪些因素有关，应当如何整定?5、何谓滑差、滑差周期?与相角差δ有什么关系?课本第六页第2章同步发电机励磁自动控制系统1、同步发电机励磁控制系统的主要任务有哪些?电压控制控制无功功率的分配提高发电机并联运行的稳定性提高电力系统的运行条件水轮发电机组要求强行减磁2、叙述同步发电机励磁控制系统的组成及各组成部分的作用。

励磁功率单元向同步发电机提供直流电流励磁调节器的主要功能:检测和综合系统运行状态的信息，经相应处理后，产生控制信号，控制励磁功率单元，以得到所要求的发电机励磁电流3、简述交直流励磁机励磁系统的基本构成、特点及使用范围。

第一章发电机的自动并列习题1、同步发电机并网（列）方式有几种？在操作程序上有何区别？并网效果上有何特点？分类:准同期,自同期程序：准：在待并发电机加励磁，调节其参数使之参数符合并网条件，并入电网。

自：不在待并电机加励磁，当转速接近同步转速，并列断路器合闸，之后加励磁，由系统拉入同步。

特点：准;冲击电流小，合闸后机组能迅速同步运行，对系统影响最小自：速度快，控制操作简单，但冲击电流大，从系统吸收无功，导致系统电压短时下降。

2、同步发电机准同期并列的理想条件是什么？实际条件的允许差各是多少？理想条件：实际条件（待并发电机与系统）幅值相等：UG=UX 电压差Us不能超过额定电压的5%-10%频率相等：ωG=ωX 频率差不超过额定的0.2%-0.5%相角相等：δe=0（δG=δX）相位差接近，误差不大于5°3、幅值和频率分别不满足准同期理想并列条件时对系统和发电机分别有何影响？幅值差：合闸时产生冲击电流，为无功性质，对发电机定子绕组产生作用力。

频率差：因为频率不等产生电压差，这个电压差是变化的，变化值在0-2Um之间。

这种瞬时值的幅值有规律地时大时小变化的电压成为拍振电压。

它产生的拍振电流也时大时小变化，有功分量和转子电流作用产生的力矩也时大时小变化，使发电机振动。

频率差大时，无法拉入同步。

4、何为正弦脉动电压？如何获得？包含合闸需要的哪些信息？如何从波形上获得？5、何为线形整步电压？如何得到线形整步电压？线性整步电压的特点是什么？6、线性整步电压形成电路由几部分组成？各部分的作用是什么？根据电网电压和发电机端电压波形绘制出各部分对应的波形图。

书上第13页，图1-12组成：由整形电路，相敏电路，滤波电路组成作用：整形电路：是将Ug和Ux的正弦波转变成与其频率和相位相同的一系列方波，其幅值与Ug和Ux无关。

相敏电路：是在两个输出信号电平相同时输出高电平，两者不同时输出低电平。

滤波电路：有低通滤波器和射极跟随器组成，为获得线性整步电压Us和&e的线性相关，采用滤波器使波形平滑7、简述合闸条件的计算过程。

电力系统自动化自测试题（打印版）第一篇：电力系统自动化自测试题(打印版)《电力系统自动化》自测试卷一、填空题（每空2分，共40分）1、同步发电机并网方式有两种，这两种方法、，在电力系统正常运行情况下，一般采用并列方法将发电机投入运行。

2、同步发电机并列的理想条件表达式、、。

3、同步发电机励磁系统由两部分组成。

4、已知同步发电机并列的滑差角频率允许值为ωsy =1.5%，则脉动电压周期为_______(s)。

5、某台装有调速器的同步发电机，额定有功出力为100MW，当其有功功率增量为10MW时，系统频率上升0.25Hz，那么该机组调差系数的标么值为R*=。

二、选择题（每空2分，共20分）1、关于线性整步电压波形相关的正确描述是（）A、线性整步电压是正弦波B、与发电机的电压相关C、δe =0时线性整步电压取得最大D、与系统的电压相关2、恒定越前时间装置的线性整步电压电路由（）三部分组成。

A、测量比较、综合放大、移相触发B、测量比较、整定电路、移相触发C、整形电路、相敏电路、滤波电路D、整形电路、相敏电路、积分电路3、励磁系统向同步发电机的（□转子、□定子）提供励磁电流，励磁电源由发电机本身提供的系统称之为（□自并励、□他励）系统。

A 转子、自并励B 转子、他励 C定子、自并励 D 定子、他励4、同步发电机的调速属于（）次调频A、一B、二C、三D、一次和二次5、电力系统发生有功功率缺额时，必然造成系统频率（）于额定值。

A、大于B、等于C、小于D、大于或等于6、同步发电机并列方式包括两种，即（）。

A、半自动准同期并列和手动准同期并列B、准同期并列和自同期并列C、全自动准同期并列和手动准同期并列D、全自动准同期并列和半自动准同期并列7、在联合电力系统中实现频率和有功功率控制一般均采用（），而区内的频率和有功功率控制用的最普遍的调频方法是（）。

A、有差调频法B、主导发电机法C、积差调频法D、分区调频法8、发电机励磁系统在下列哪种情况下需要进行强励（）。

第1章 发电机的自动并列1什么叫并列操作，简述同步发电机并列时应遵循的两条基本原则。

将一台发电机投入电力系统并列运行的操作，称并列操作。

对并列操作的基本要求：（1）并列断路器合闸时，冲击电流应尽可能的小，其瞬时最大值不宜超过1~2倍的额定电流。

（2）发电机组并入电网后，应能迅速进入同步运行状态，进入同步运行的暂态过程要短，以减少对电力系统的扰动。

2、并列操作有哪两种方式它们是如何实现的并列操作的两种方式：准同期并列（一般采用）自同期并列（很少采用）3、什么是准同期的恒定越前时间它的整定值与哪些因素有关，应当如何整定（－）准同期并列的条件：①频率 fG=fX ②幅值 UG=UX ③相角差 δe ≠ 04、自动准同期装置由哪三个控制单元组成它们各自的主要任务是什么自动准同期装置的组成:1. 频差控制单元检测 UG 与UX 间的滑差角频率，且调节发电机转速，使发电机电压的频率接近于系统频率2. 电压差控制单元检测 UG 与UX 间的电压差，且调节发电机电压UG ，使它与UX 间的电压差小于规定值。

3. 合闸信号控制单元 检测并列条件，当待并机组的频率和电压都满足并列条件时，控制单元就选择合适的时间(恒定越前时间）发出合闸信号，使并列断路器的主触头接通时，相角差为零。

3、什么是准同期的恒定越前时间它的整定值与哪些因素有关，应当如何整定恒定越前时间 由于越前时间只需按断路器的合闸时间(准同期装置的动作时间可忽略)进行整定，整定值和滑差及压差无关，故称其为“恒定越前时间”。

5、何谓滑差、滑差周期与相角差δ有什么关系频差fS ： fS ＝fG-fX滑差ωs:电角速度之差称为滑差角速度S S G X G 2)(2f f f s ππωωω=-=-= 滑差周期：S 12f T s s ==ωπ计算：第2章 同步发电机励磁自动控制系统1、同步发电机励磁控制系统的主要任务有哪些电压控制 控制无功功率的分配 提高发电机并联运行的稳定性提高电力系统的运行条件 水轮发电机组要求强行减磁2、叙述同步发电机励磁控制系统的组成及各组成部分的作用。

电力系统自动化复习资料（合集五篇）第一篇：电力系统自动化复习资料电力系统自动化复习资料一、名词解释（共5道题，每题4分，总分20分）1电力系统经济运行2.准同期并列3.强行励磁4.负荷的调节效应5.频率调差系数二、简答题（共12道题，每题5分，总分60分）1电力系统自动化包括哪些主要内容？2准同步并列的条件有哪些？如果不满足这些条件，会有什么后果？为什么要在δ=00之前提前发合闸脉冲？3.同步发电机的励磁系统有哪几类？4．何谓三相全控整流桥的逆变？实现逆变的条件是什么？5．频率降低较大时可能对电力系统造成什么危害？6在电力系统中，有了调速器对频率的一次调节，为什么还要引入调频器，进行二次调节?7描述积差调频法内容和特点？8电力系统的调压措施有哪些？9变电所综合自动化系统的结构主要分哪几种？各有什么特点10配电网自动化系统的基本结构是什么？11.自动低频减载的工作原理？12什么是负荷调节特性和发电机调节特性？电力系统频率特性？三、计算题（10分）某发电机采用自动准同期并列方式与系统进行并列，系统的参数为已归算到以发电机额定容量为基准的标么值。

一次系统的参数为：发电机交轴次暂态电抗Xq''为0.128；系统等值机组的交轴次暂态电抗与线路之和为0.22；断路器合闸时间为tQF 0.4s，它的最大可能误差时间为tQF的±20%；自动并列装置最大ih''.max=2IGE±0.05s误差时间为；待并发电机允许的冲击电流值为。

求允许合闸相角差δey、允许滑差ωsy与相应的脉动电压周期。

四、论述题（10分）结合你自己所了解的某一先进的电力系统自动化设备，简述一下其工作原理，谈谈你对电力系统自动化认识。

第二篇：电力系统自动化简答题(复习资料)1.统的主要作用:答：1电压控制2控制无功功率的分配3提高同步发电机并联运行的稳定性4改善电力系统的运行条件5水轮发电机组要求实现强行减磁2.无刷励磁系统的特点：1）无炭刷和滑环2)供电可靠性高3）励磁系统的响应速度慢4）励磁机与发电机同轴，电源独立，不受电力系统干扰5）具备高起始、响应持久、能有效地提高电力系统稳定性3.有差调频法的特点：1）各频机组同时参加调频，没有先后之分2)计划外负荷在调频机组间是按一定的比例分配的3）频率稳定值的偏差较大4.主导发电机法的特点：1）最终不存在频率偏差2）作用有先有后，缺乏“同时性”3）调频容量的不能充分利用，整个调频过程较为缓慢4）稳态特性比较好，动态特性不够理想5.自动发电控制系统四个基本任务和要求：1）使全系统的发电机输出功率和总负荷功率相匹配2）将电力系统的频率偏差调整到零，保持系统频率为额定值3）控制区域间联络线的交换功率与计划值相等，以实现各个区域内有功功率和负荷功率的平衡4）在区域网内各发电厂之间进行负荷的经济分配6.如何确定低频减载的首级动作频率和末级动作频率？1）、第一级启动频率：这个为事故的早期，频率下降不严重，因些启动值要高些一般整定为：48.5~49Hz ,在以水电厂为主的电力系统中，因水轮机调整速度较慢，因些常取48.5Hz.。
