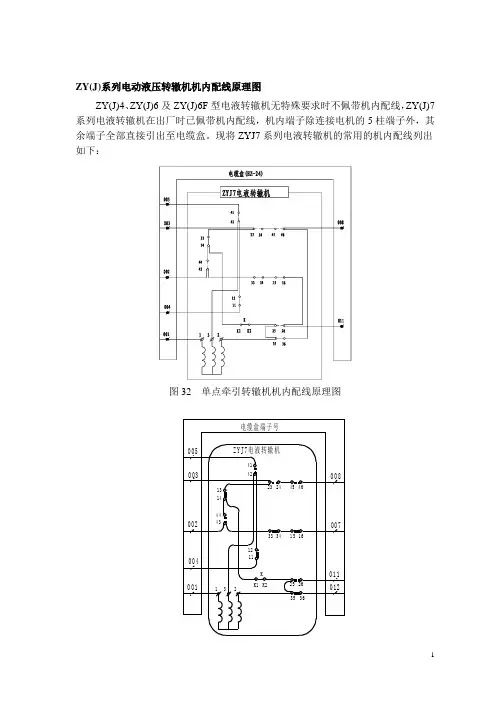

ZY(J)系列电动液压转辙机机内配线原理图
ZY(J)4、ZY(J)6及ZY(J)6F型电液转辙机无特殊要求时不佩带机内配线，ZY(J)7系列电液转辙机在出厂时已佩带机内配线，机内端子除连接电机的5柱端子外，其余端子全部直接引出至电缆盒。
现将ZYJ7系列电液转辙机的常用的机内配线列出如下：
图33 单点牵引转辙机加密贴检查器机内配线原理图
图34 两点牵引转辙机机内配线原理图
图35 两点牵引转辙机加密贴检查器机内配线原理图
图36 三点牵引转辙机机内配线原理图
图37 三点牵引转辙机加密贴检查器机内配线原理图。

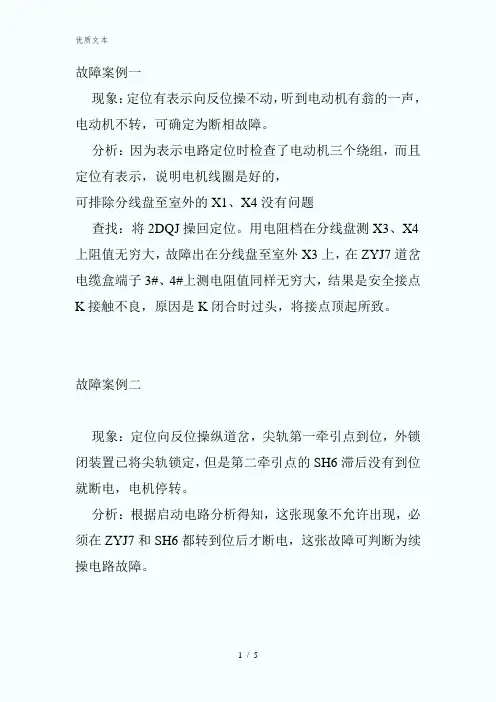

故障案例一现象：定位有表示向反位操不动，听到电动机有翁的一声，电动机不转，可确定为断相故障。
分析：因为表示电路定位时检查了电动机三个绕组，而且定位有表示，说明电机线圈是好的，可排除分线盘至室外的X1、X4没有问题查找：将2DQJ操回定位。
用电阻档在分线盘测X3、X4上阻值无穷大，故障出在分线盘至室外X3上，在ZYJ7道岔电缆盒端子3#、4#上测电阻值同样无穷大，结果是安全接点K接触不良，原因是K闭合时过头，将接点顶起所致。
故障案例二现象：定位向反位操纵道岔，尖轨第一牵引点到位，外锁闭装置已将尖轨锁定，但是第二牵引点的SH6滞后没有到位就断电，电机停转。
分析：根据启动电路分析得知，这张现象不允许出现，必须在ZYJ7和SH6都转到位后才断电，这张故障可判断为续操电路故障。
查找：检查发现时ZYJ7的锁闭杆缺口，致使接点21-22没有接通，B相电源被切断，使SH6中途停转，调整好ZYJ7的表示缺口即可。
故障案例三现象：道岔在定位无表示，测试ZYJ7道岔电缆盒内的端子2与端子1（即X2、X1）有交流70V、直流30V，测试端子2与端子4（即X2、X4）也有交流70V、直流30V。
分析：所测试的交流值比正常值打10V左右，直流值比正常值打8-9V，而且有直流电压可取得表示继电器与二极管并联的第二支路中正常，故障出在第一支路，经进一步分析，第一支路的各种出在带你如果在ZYJ7内部测端子2与端子4间将测不到电压，因此时端子2与端子4经表示继电器线圈沟通电位相等，各种范围可判断在道岔电缆盒只室内的X4断线。
查找：用交流或直流电压档在ZYJ7电缆盒的端子2与端子4上向室内方向查找X4断线点。
故障案例四现象：定位无表示，并能操到反位给出反位表示，操回定位，查定位无表示故障，测道岔电缆盒内的端子2与端子1（即X2、X1）间交流电110V，无直流。
分析：所测的交流电压110V是变压器次级电压，而且无直流电压可判断为第二支路开路查找：用交流电压档测道岔电缆盒内的端子2与端子1间有110V，再测端子7与端子12间也有110V，可确定ZYJ7内无故障，到SH6再进行测，原因是SH6内35-36接触不良，将接点片调整好即可（二极管开路是同样现象）。

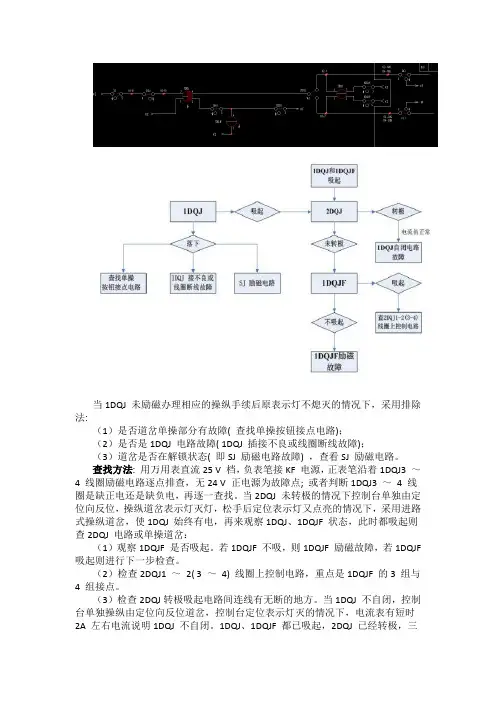

当1DQJ 未励磁办理相应的操纵手续后原表示灯不熄灭的情况下，采用排除法:
（1）是否道岔单操部分有故障( 查找单操按钮接点电路)；
（2）是否是1DQJ 电路故障( 1DQJ 插接不良或线圈断线故障)；
（3）道岔是否在解锁状态( 即SJ 励磁电路故障) ，查看SJ 励磁电路。
查找方法: 用万用表直流25 V 档，负表笔接KF 电源，正表笔沿着1DQJ3 ～4 线圈励磁电路逐点排查，无24 V 正电源为故障点; 或者判断1DQJ3 ～4 线圈是缺正电还是缺负电，再逐一查找。
当2DQJ 未转极的情况下控制台单独由定位向反位，操纵道岔表示灯灭灯，松手后定位表示灯又点亮的情况下，采用进路式操纵道岔，使1DQJ 始终有电，再来观察1DQJ、1DQJF 状态，此时都吸起则查2DQJ 电路或单操道岔：
（1）观察1DQJF 是否吸起。
若1DQJF 不吸，则1DQJF 励磁故障，若1DQJF 吸起则进行下一步检查。
（2）检查2DQJ1 ～2( 3 ～4) 线圈上控制电路，重点是1DQJF 的3 组与4 组接点。
（3）检查2DQJ转极吸起电路间连线有无断的地方。
当1DQJ 不自闭，控制台单独操纵由定位向反位道岔，控制台定位表示灯灭的情况下，电流表有短时2A 左右电流说明1DQJ 不自闭。
1DQJ、1DQJF 都已吸起，2DQJ 已经转极，三
相交流已送出，且电流值正常。
可以判断电缆、电机线圈完整，且无断相现象，故障点不应是室外电缆断线，应是室内1DQJ 自闭电路故障。
在机械室观察BHJ 是否动作，如果BHJ 吸起后又马上落下，则为1DQJ不自闭电路故障，否则:判断BHJ 是否故障，并处理；判断DBQ 是否故障，并处理。
