道岔控制电路、表示电路

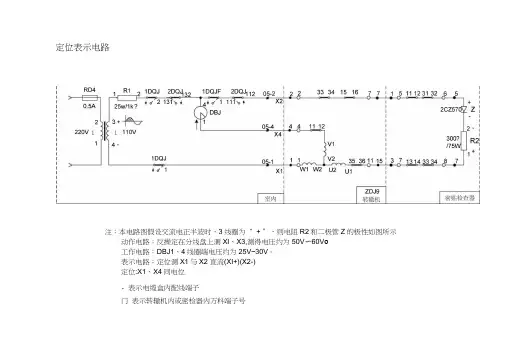

定位表示电路
注：本电路图假设交流电正半波时，3线圈为“ + ”，则电阻R2和二极管Z的极性如图所示动作电路：反操定在分线盘上测XI、X3,测得电压约为50V〜60V o
工作电路：DBJ1、4线圈端电压约为25V~30V。

表示电路：定位测X1与X2 直流(XI+)(X2-)
定位:X1、X4同电位
- 表示电缆盒内配线端子
门表示转辙机内或密检器内万科端子号
反位表示电路
注：本电路图假设交流电正半波时，4线圈为“ + ”，则电阻R2和二极管Z的极性如图所示动作电路：定操反在分线盘上测X1、X3,测得电压约为50V〜60V。

动作电路：FBJ1、4线圈端电压约为25V~30V。

表示电路：反位测X1与X3 直流(X3+)(X1-)
反位:X1、X5同电位
表示电缆盒内配线端子
" 表示转辙机内或密检器内万科端子号。

信号基础四线制道岔控制电路道岔控制电路由动作电动转辙机的启动电路和反映道岔实际位置的表示电路组成。

一、道岔启动电路：1、道岔启动电路应满足的技术条件：（1）道岔区段有车时，道岔不应转换。

此种锁闭的作用叫做区段锁闭。

（2）进路在锁闭状态时，进路上的道岔，都不应再转换。

此种锁闭的作用叫做进路锁闭。

（3）在道岔启动电路已经动作以后，如果车随后驶入道岔区段，则应保证转辙机能继续转换到底，不要受上列（1）的限制而停转。

（4）道岔启动电路动作后，如果由于转辙机的自动开闭器接点接触不良或电动机的整流子与电刷接触不良，以致电动机电路不通时，应使启动电路自动停止工作复原，保证道岔不会在转换。

（5）为了便于维修试验，以及在尖轨与基本轨之间夹有障碍物，致使道岔转不到底时，能使道岔转回原位，必须保证道岔无论转到什麽位置，都可随时用手动操纵方法使它向回转。

（6）道岔转换完毕，应自动切断电动机的电路。

2、道岔控制方式：控制道岔转换的方式有三种：人工转换；进路式操纵；单独操纵。

（1）人工转换：当停电、故障、维修、清扫时，在现场用手摇把将道岔转换至所需位置。

（2）道岔进路操纵：以进路的方式使进路的要求接通电动转辙机将道岔转换到定位或反位。

选岔网络按照选路的要求，选出进路上各组道岔应转向的位置，即某道岔是定位操纵继电器DCJ吸起，就接通道岔启动电路使该道岔转向定位；是反位操纵继电器FCJ吸起，就接通道岔启动电路使该道岔转向反位。

全进路上的道岔按进路要求一次排出。

（3）为了维修、试验道岔和开放引导信号排列引导进路等，需要对道岔进行单独操纵。

单独操纵道岔的方法是：按下被操纵道岔按钮CA，若要使它转向定位，则同时按下道岔总定位按钮ZDA，接通道岔控制电路使该道岔转向定位；若要使它转向反位，则同时按下道岔总定位按钮ZFA，接通道岔控制电路使该道岔转向反位。

进路式操纵操纵与单独操纵之间的关系是：道岔的单独操纵优先于进路式操纵。

3、道岔启动电路的工作原理：道岔启动电路采用分级控制方式控制道岔转换，由第一启动继电器1DQJ检查联锁条件，符合要求后才能励磁吸起；然后由第二启动继电器2DQJ控制电机的旋转方向，以决定使电机转向定位转向反位；最后由直流电机转换道岔。

ZDJ-9型转辙机是能适应当今高速铁路、客运专线以及城市轨道交通需要的道岔转换设备，在实际使用中，存在着许多控制电路及表示电路中的故障。

为了增强现场道岔故障处理能力，提高道岔试验效率，以及便于车站开通后对道岔设备的维护，本文结合现场实际施工及调试经验，对ZDJ-9型道岔控制电路及表示电路进行分析，并挑选出几个常见故障进行详细分析。

1 ZDJ-9型道岔控制电路分析1.11DQJ励磁及自闭电路以由定位向反位操纵（即反操）道岔为例，如图1所示。

第一道岔启动继电器1DQJ（JWJXC-125/0.44型）励磁电路需要检查道岔的锁闭防护继电器SFJ（JPXC-1000型）、转换该组道岔需检查轨道区段的轨道继电器DGJ（JWXC-1700型）、第二道岔启动继电器2DQJ （JYJXC-125/220型）、以及反位操纵继电器的接点状态。

1DQJ励磁电路如下:KZ—SFJ（33-31）—DGJ（11-12）—1DQJ（3-4）—2DQJ（141-142）—FCJ（11-12）—KF1DQJ的自闭电路如图1所示，即：KZ—R2（1-2）—1DQJ（1-2）—BHJ（32-31）—TJ（33-31）—1DQJ（32-31）—KF,其中保护继电器BHJ是在道岔操纵时，三相交流电流经断相保护器DBQ为其提供20 V左右的交流电，使其励磁吸起，从而构通1DQJ的自闭电路，使1DQJ保持吸起，还需要说明的是，这里的时间继电器TJ是一个13 s缓吸继电器。

该时间继电器的作用是：当由于某些故障原因使道岔转换不到位时，在13 s 后，TJ即吸起，从而断开1DQJ的自闭电路，使其落下，从而保证电机不至于一直空转。

1.22DQJ转极电路1DQJ励磁吸起后，使1DQJF吸起，用于构通2DQJ 的转极电路：KZ—1DQJF（31-32）—2DQJ（1-2）—FCJ（11-12）—KF，使2DQJ转极，如图1所示。

1.3道岔转辙机动作电路如图2所示，ZDJ-9型道岔控制电路采用三相五线制（即道岔动作电源A、B、C三相，X1、X2、X3、X4、X5五线）。

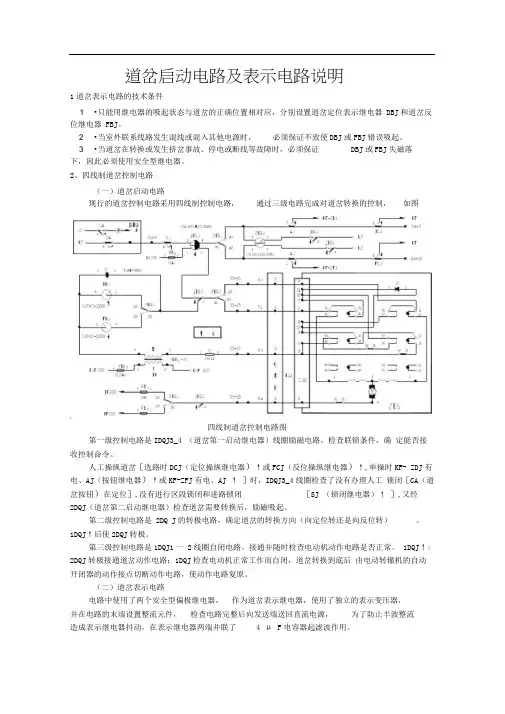

道岔启动电路及表示电路说明1道岔表示电路的技术条件1 •只能用继电器的吸起状态与道岔的正确位置相对应，分别设置道岔定位表示继电器 DBJ和道岔反位继电器 FBJ。

2 •当室外联系线路发生混线或混入其他电源时，必须保证不致使DBJ或FBJ错误吸起。

3 •当道岔在转换或发生挤岔事故、停电或断线等故障时，必须保证DBJ或FBJ失磁落下，因此必须使用安全型继电器。

2、四线制道岔控制电路（一）道岔启动电路现行的道岔控制电路采用四线制控制电路，通过三级电路完成对道岔转换的控制，如图L：.!四线制道岔控制电路图第一级控制电路是IDQJ3_4 （道岔第一启动继电器）线圈励磁电路，检查联锁条件，确定能否接收控制命令。

人工操纵道岔［选路时DCJ（定位操纵继电器）↑或FCJ（反位操纵继电器）↑,单操时KF- ZDJ有电、AJ（按钮继电器）↑或KF-ZFJ有电、AJ ↑ ］时，IDQJ3_4线圈检查了没有办理人工锁闭［CA（道岔按钮）在定位］,没有进行区段锁闭和进路锁闭［SJ （锁闭继电器）↑ ］,又经2DQJ（道岔第二启动继电器）检查道岔需要转换后，励磁吸起。

第二级控制电路是 2DQ J的转极电路，确定道岔的转换方向（向定位转还是向反位转）。

1DQJ↑后使2DQJ转极。

第三级控制电路是1DQJ1一 2线圈自闭电路。

接通并随时检查电动机动作电路是否正常。

1DQJ↑> 2DQJ转极接通道岔动作电路：1DQJ检查电动机正常工作而自闭，道岔转换到底后由电动转辙机的自动开闭器的动作接点切断动作电路，使动作电路复原。

（二）道岔表示电路电路中使用了两个安全型偏极继电器，作为道岔表示继电器，使用了独立的表示变压器，并在电路的末端设置整流元件，检查电路完整后向发送端送回直流电源，为了防止半波整流造成表示继电器抖动，在表示继电器两端并联了 4 μF电容器起滤波作用。

3、六线制直流双电动转辙机控制电路当轨道线路采用12号60 kg/m AT道岔时，一台转辙机已经适应不了转换力和牵引力的要求。

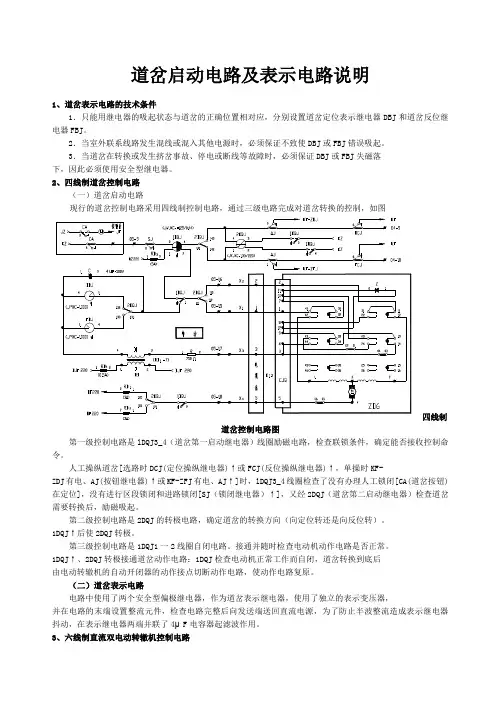

道岔启动电路及表示电路说明1、道岔表示电路的技术条件1．只能用继电器的吸起状态与道岔的正确位置相对应，分别设置道岔定位表示继电器DBJ和道岔反位继电器FBJ。

2．当室外联系线路发生混线或混入其他电源时，必须保证不致使DBJ或FBJ错误吸起。

3．当道岔在转换或发生挤岔事故、停电或断线等故障时，必须保证DBJ或FBJ失磁落下，因此必须使用安全型继电器。

2、四线制道岔控制电路（一）道岔启动电路现行的道岔控制电路采用四线制控制电路，通过三级电路完成对道岔转换的控制，如图四线制道岔控制电路图第一级控制电路是lDQJ3_4（道岔第一启动继电器）线圈励磁电路，检查联锁条件，确定能否接收控制命令。

人工操纵道岔[选路时DCJ(定位操纵继电器)↑或FCJ(反位操纵继电器)↑，单操时KF-ZDJ有电、AJ(按钮继电器)↑或KF-ZFJ有电、AJ↑]时，lDQJ3_4线圈检查了没有办理人工锁闭[CA(道岔按钮)在定位]，没有进行区段锁闭和进路锁闭[SJ（锁闭继电器）↑]，又经2DQJ（道岔第二启动继电器）检查道岔需要转换后，励磁吸起。

第二级控制电路是2DQJ的转极电路，确定道岔的转换方向（向定位转还是向反位转）。

1DQJ↑后使2DQJ转极。

第三级控制电路是1DQJ1一2线圈自闭电路。

接通并随时检查电动机动作电路是否正常。

1DQJ↑、2DQJ转极接通道岔动作电路：1DQJ检查电动机正常工作而自闭，道岔转换到底后由电动转辙机的自动开闭器的动作接点切断动作电路，使动作电路复原。

（二）道岔表示电路电路中使用了两个安全型偏极继电器，作为道岔表示继电器，使用了独立的表示变压器，并在电路的末端设置整流元件，检查电路完整后向发送端送回直流电源，为了防止半波整流造成表示继电器抖动，在表示继电器两端并联了4μF电容器起滤波作用。

3、六线制直流双电动转辙机控制电路当轨道线路采用12号60 kg/m AT道岔时，一台转辙机已经适应不了转换力和牵引力的要求。

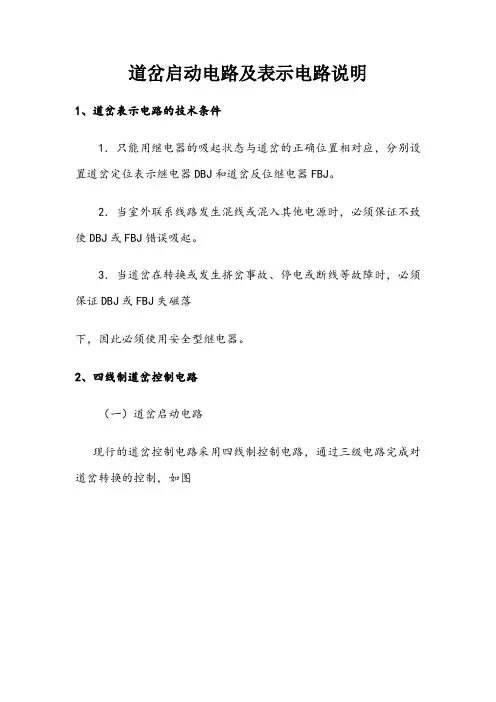

道岔启动电路及表示电路说明1、道岔表示电路的技术条件1．只能用继电器的吸起状态与道岔的正确位置相对应，分别设置道岔定位表示继电器DBJ和道岔反位继电器FBJ。

2．当室外联系线路发生混线或混入其他电源时，必须保证不致使DBJ或FBJ错误吸起。

3．当道岔在转换或发生挤岔事故、停电或断线等故障时，必须保证DBJ或FBJ失磁落下，因此必须使用安全型继电器。

2、四线制道岔控制电路（一）道岔启动电路现行的道岔控制电路采用四线制控制电路，通过三级电路完成对道岔转换的控制，如图四线制道岔控制电路图第一级控制电路是lDQJ3_4（道岔第一启动继电器）线圈励磁电路，检查联锁条件，确定能否接收控制命令。

人工操纵道岔[选路时DCJ(定位操纵继电器)↑或FCJ(反位操纵继电器)↑，单操时KF-ZDJ有电、AJ(按钮继电器)↑或KF-ZFJ有电、AJ↑]时，lDQJ3_4线圈检查了没有办理人工锁闭[CA(道岔按钮)在定位]，没有进行区段锁闭和进路锁闭[SJ（锁闭继电器）↑]，又经2DQJ（道岔第二启动继电器）检查道岔需要转换后，励磁吸起。

第二级控制电路是2DQJ的转极电路，确定道岔的转换方向（向定位转还是向反位转）。

1DQJ↑后使2DQJ转极。

第三级控制电路是1DQJ1一2线圈自闭电路。

接通并随时检查电动机动作电路是否正常。

1DQJ↑、2DQJ转极接通道岔动作电路：1DQJ检查电动机正常工作而自闭，道岔转换到底后由电动转辙机的自动开闭器的动作接点切断动作电路，使动作电路复原。

（二）道岔表示电路电路中使用了两个安全型偏极继电器，作为道岔表示继电器，使用了独立的表示变压器，并在电路的末端设置整流元件，检查电路完整后向发送端送回直流电源，为了防止半波整流造成表示继电器抖动，在表示继电器两端并联了4μF电容器起滤波作用。

3、六线制直流双电动转辙机控制电路当轨道线路采用12号60 kg/m AT道岔时，一台转辙机已经适应不了转换力和牵引力的要求。

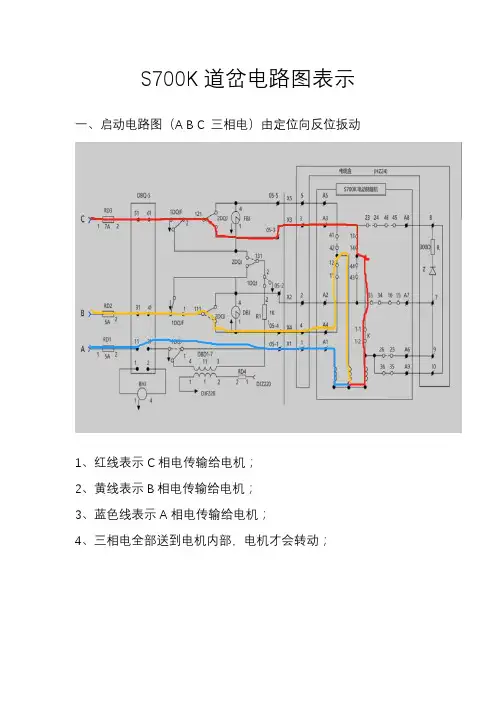

S700K道岔电路图表示一、启动电路图（A B C 三相电）由定位向反位扳动
1、红线表示C相电传输给电机；
2、黄线表示B相电传输给电机；
3、蓝色线表示A相电传输给电机；
4、三相电全部送到电机内部，电机才会转动；
二、表示电路反位表示
1、蓝色的线为从变压器4端子出来给二极管传输电；
2、黄色的线为从变压器3端子出来给二极管传输电；
3、二极管接受到电后，对交流电进行整流处理，分别从二极管的正负两端将整流的直流电送给反位表示继电器。

图中用绿色线和红色线表示的。

三、道岔由反位向定位扳动
启动电路图
1、蓝色线表示C相电传输给电机；
2、红色线表示B相电传输给电机；
3、绿色线表示A相电传输给电机；
4、三相电全部送到电机内部，电机才会转动；
四、定位表示电路图
1、首先变压器3、4端子给二极管送电，分别用蓝线和绿线表示；
2、二极管将传输来的电进行整流处理，将交流电整流为直流电输出给继电器；分别用红线和黄色线表示；。

信号基础四线制道岔控制电路道岔控制电路由动作电动转辙机的启动电路和反映道岔实际位置的表示电路组成。

一、道岔启动电路：1、道岔启动电路应满足的技术条件：（1）道岔区段有车时，道岔不应转换。

此种锁闭的作用叫做区段锁闭。

（2）进路在锁闭状态时，进路上的道岔，都不应再转换。

此种锁闭的作用叫做进路锁闭。

（3）在道岔启动电路已经动作以后，如果车随后驶入道岔区段，则应保证转辙机能继续转换到底，不要受上列（1）的限制而停转。

（4）道岔启动电路动作后，如果由于转辙机的自动开闭器接点接触不良或电动机的整流子与电刷接触不良，以致电动机电路不通时，应使启动电路自动停止工作复原，保证道岔不会在转换。

（5）为了便于维修试验，以及在尖轨与基本轨之间夹有障碍物，致使道岔转不到底时，能使道岔转回原位，必须保证道岔无论转到什麽位置，都可随时用手动操纵方法使它向回转。

（6）道岔转换完毕，应自动切断电动机的电路。

2、道岔控制方式：控制道岔转换的方式有三种：人工转换；进路式操纵；单独操纵。

（1）人工转换：当停电、故障、维修、清扫时，在现场用手摇把将道岔转换至所需位置。

（2）道岔进路操纵：以进路的方式使进路的要求接通电动转辙机将道岔转换到定位或反位。

选岔网络按照选路的要求，选出进路上各组道岔应转向的位置，即某道岔是定位操纵继电器DCJ吸起，就接通道岔启动电路使该道岔转向定位；是反位操纵继电器FCJ吸起，就接通道岔启动电路使该道岔转向反位。

全进路上的道岔按进路要求一次排出。

（3）为了维修、试验道岔和开放引导信号排列引导进路等，需要对道岔进行单独操纵。

单独操纵道岔的方法是：按下被操纵道岔按钮CA，若要使它转向定位，则同时按下道岔总定位按钮ZDA，接通道岔控制电路使该道岔转向定位；若要使它转向反位，则同时按下道岔总定位按钮ZFA，接通道岔控制电路使该道岔转向反位。

进路式操纵操纵与单独操纵之间的关系是：道岔的单独操纵优先于进路式操纵。

3、道岔启动电路的工作原理：道岔启动电路采用分级控制方式控制道岔转换，由第一启动继电器1DQJ检查联锁条件，符合要求后才能励磁吸起；然后由第二启动继电器2DQJ控制电机的旋转方向，以决定使电机转向定位转向反位；最后由直流电机转换道岔。

信号基础四线制道岔控制电路道岔控制电路由动作电动转辙机得启动电路与反映道岔实际位置得表示电路组成。

一、道岔启动电路:1、道岔启动电路应满足得技术条件:(1)道岔区段有车时,道岔不应转换。

此种锁闭得作用叫做区段锁闭。

(2)进路在锁闭状态时,进路上得道岔,都不应再转换。

此种锁闭得作用叫做进路锁闭。

(3)在道岔启动电路已经动作以后,如果车随后驶入道岔区段,则应保证转辙机能继续转换到底,不要受上列(1)得限制而停转。

(4)道岔启动电路动作后,如果由于转辙机得自动开闭器接点接触不良或电动机得整流子与电刷接触不良,以致电动机电路不通时,应使启动电路自动停止工作复原,保证道岔不会在转换。

(5)为了便于维修试验,以及在尖轨与基本轨之间夹有障碍物,致使道岔转不到底时,能使道岔转回原位,必须保证道岔无论转到什麽位置,都可随时用手动操纵方法使它向回转。

(6)道岔转换完毕,应自动切断电动机得电路。

2、道岔控制方式:控制道岔转换得方式有三种:人工转换;进路式操纵;单独操纵。

(1)人工转换:当停电、故障、维修、清扫时,在现场用手摇把将道岔转换至所需位置。

(2)道岔进路操纵:以进路得方式使进路得要求接通电动转辙机将道岔转换到定位或反位。

选岔网络按照选路得要求,选出进路上各组道岔应转向得位置,即某道岔就是定位操纵继电器DCJ吸起,就接通道岔启动电路使该道岔转向定位;就是反位操纵继电器FCJ吸起,就接通道岔启动电路使该道岔转向反位。

全进路上得道岔按进路要求一次排出。

(3)为了维修、试验道岔与开放引导信号排列引导进路等,需要对道岔进行单独操纵。

单独操纵道岔得方法就是:按下被操纵道岔按钮CA,若要使它转向定位,则同时按下道岔总定位按钮ZDA,接通道岔控制电路使该道岔转向定位;若要使它转向反位,则同时按下道岔总定位按钮ZFA,接通道岔控制电路使该道岔转向反位。

进路式操纵操纵与单独操纵之间得关系就是:道岔得单独操纵优先于进路式操纵。

3、道岔启动电路得工作原理:道岔启动电路采用分级控制方式控制道岔转换,由第一启动继电器1DQJ检查联锁条件,符合要求后才能励磁吸起;然后由第二启动继电器2DQJ控制电机得旋转方向,以决定使电机转向定位转向反位;最后由直流电机转换道岔。

简写出道岔表示电路正常工作的电压范围道岔表示电路反映了道岔位置。

道岔表示电路含有电源的两个不同极性，平时可以通过测量X1与X2（或者X1与X3）端子间的交直流特性来判断表示电路的故障和范围。

下面以定位表示为例进行分析：1、表示电路正常工作时，在分线盘端子X1与X2之间可以测量到电压交流60V左右，直流22V左右，X1中电流45mA左右。

2、当表示电路故障时，X1与X2之间无电压，可以通过测量室内R1电阻有无电压来判断故障的性质。

1）、R1上电压105V左右，且发热（或有电流）可以判断为室外混线；2）、R1上无电压，室内电源或电路开路；3）、X4室外开路，分线盘X1与X2之间电压交流70V左右，直流38V左右；4）、X1室外开路，分线盘X1与X2之间电压交流110V左右；5）、X2室外开路，分线盘X1与X2之间电压交流105V左右，无直流；6）、室外表示接点、二极管、R2电阻开路同第5条；7）、X2与X1、X3、X4其中之一混线，X2中电流90mA左右。

由于三相交流电动转辙机是每一台转辙机设置一套表示电路，所以要首先确认是哪一台转辙机的表示电路故障，然后再向下查找。

可到道岔组合侧面看道岔位置表示，无表示的那台就是故障的。

若两台转辙机均有表示，一般为原道岔组合中总表示继电器电路故障。

若原转辙机组合中的表示继电器也吸起，则为表示灯和表示灯电路故障。

由于表示电路的电源控制和执行器件在室内，信号器件在室外，且信号器件是直流的，电源是交流的，所以完全可以通过对分线盘端子的交直流电压的测量来区分故障点在室内还是室外。

以定位为例，可在分线盘测量X1与X2端子间的交直流电压，以此来判断表示电路的故障性质和故障范围。

1、表示电路正常工作时，在分线盘端子X1、X2（反位X1、X3）之间可测到约60V左右的交流电压，22V的直流电压。

2、当表示电源故障，分线盘X1、X2测不到电压时，可以测量电阻R1的电压：当测不到电压时是室内电源故障或断线故障；当测到比较高的交流电压时（约100V），为外线混线故障。

道岔（ZYJ7转辙机）的控制电路、启动电路及表⽰电路解读1 ZYJ7电路图2 电路图中名词解释2.1 名词解释名词解释说明1DQJ1道岔启动继电器⽆极加强接点缓放型2DQJ2道岔启动继电器极性保持继电器1DQJF1道岔启动复⽰继电器TJ时间继电器DBJ定位表⽰继电器DBJ吸起，FBJ落下：表⽰定位。

FBJ反位表⽰继电器DBJ落下，FBJ吸起：表⽰反位。

BHJ保护继电器三相电源送电，BHJ吸起，不送电的时候落下。

DCJ定位操作继电器FCJ反位操作继电器DBQ断相保护器DBQ检查流过的三相电流值正常且平衡后，输出DC24V使BHJ吸起。

KZ控制正极KF控制负极2.2 ⾃动开闭器⾃动开闭器如下图所⽰，其中1、2、3、4是静接点；A、B是动接点。

定位时，A/B接点与1/3接点相连；反位时，A/B接点与2/4接点相连。

电路图中的⾃动开闭器如下图所⽰。

2.3 DBQ（断相保护器）与BHJ（保护继电器）DBQ与BHJ的电路原理图如下图所⽰。

当三相电流不平衡或者缺相时，BHJ落下，断开三相电机的供电回路，从⽽保护三相电机不被烧毁。

疑问：为什么三相不平衡或缺相时，BHJ就不能励磁呢？3 控制电路下图为操作台⽰意图。

道岔处于定位时的启动电路如下图所⽰。

其中DGJ为道岔轨道继电器，当轨道区段空闲时，DGJ吸起。

当按下反位操作按钮后，FCJ吸起。

通电回路如下图所⽰。

这时，1DQJ（1道岔启动继电器）通电后吸起。

使得1DQJF（1道岔启动复⽰继电器）也通电吸起，如下图所⽰。

当1DQJF吸起后，2DQJ（2道岔启动继电器）线圈也会通电，启动电路开启，如下图所⽰。

启动电路开启后，三相电源送电，使得BHJ（保护继电器）线圈通电励磁，这时控制电路会形成⼀个⾃闭电路，如下图紫⾊回路所⽰。

当道岔由定位转动到反位后，BHJ失磁，⾃闭电路⽆法构成回路，造成1DQJ失磁。

1DQJ失磁后，⾃闭回路中的1DQJ的接点断开，造成1DQJF失磁。
