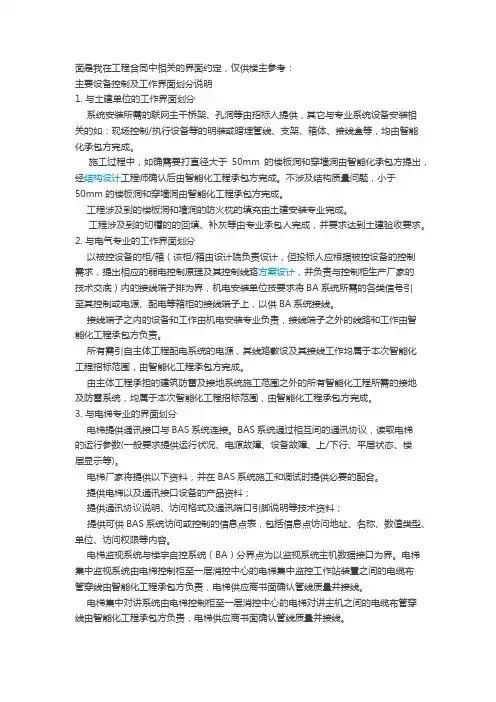

面是我在工程合同中相关的界面约定，仅供楼主参考：主要设备控制及工作界面划分说明1. 与土建单位的工作界面划分系统安装所需的联网主干桥架、孔洞等由招标人提供，其它与专业系统设备安装相关的如：现场控制/执行设备等的明装或暗埋管线、支架、箱体、接线盒等，均由智能化承包方完成。

施工过程中，如确需要打直径大于50mm的楼板洞和穿墙洞由智能化承包方提出，经结构设计工程师确认后由智能化工程承包方完成。

不涉及结构质量问题，小于50mm的楼板洞和穿墙洞由智能化工程承包方完成。

工程涉及到的楼板洞和墙洞的防火枕的填充由土建安装专业完成。

工程涉及到的切槽的的回填、补灰等由专业承包人完成，并要求达到土建验收要求。

2. 与电气专业的工作界面划分以被控设备的柜/箱（该柜/箱由设计院负责设计，但投标人应根据被控设备的控制需求，提出相应的弱电控制原理及其控制线路方案设计，并负责与控制柜生产厂家的技术交底）内的接线端子排为界，机电安装单位按要求将BA系统所需的各类信号引至其控制或电源、配电等箱柜的接线端子上，以供BA系统接线。

接线端子之内的设备和工作由机电安装专业负责，接线端子之外的线路和工作由智能化工程承包方负责。

所有需引自主体工程配电系统的电源，其线路敷设及其接线工作均属于本次智能化工程招标范围，由智能化工程承包方完成。

由主体工程承担的建筑防雷及接地系统施工范围之外的所有智能化工程所需的接地及防雷系统，均属于本次智能化工程招标范围，由智能化工程承包方完成。

3. 与电梯专业的界面划分电梯提供通讯接口与BAS系统连接。

BAS系统通过相互间的通讯协议，读取电梯的运行参数(一般要求提供运行状况、电源故障、设备故障、上/下行、平层状态、楼层显示等)。

电梯厂家将提供以下资料，并在BAS系统施工和调试时提供必要的配合。

提供电梯以及通讯接口设备的产品资料；提供通讯协议说明、访问格式及通讯端口引脚说明等技术资料；提供可供BAS系统访问或控制的信息点表，包括信息点访问地址、名称、数值类型、单位、访问权限等内容。

附图1
PORT3.1 PORT3.2 PORT3.3 PORT3.4
PORT3.1 PORT3.2 PORT3.3 PORT3.4
PORT3.5 PORT3.6
RS5_2
ON
RS5_1.E16 RS5_1.E9 RS5_1.E10
RS5_1.E11 RS5_1.E19 RS5_1.E12
RRSS55__11..EE12 对全部高中资料试卷电气设备，在安装过程中以及安装结束后进行高中资料试卷调整试验；通电检查所有设备高中资料电试力卷保相护互装作置用调与试相技互术通关，1系电过，力管根保线据护敷生高设产中技工资术艺料0不高试仅中卷可资配以料置解试技决卷术吊要是顶求指层，机配对组置电在不气进规设行范备继高进电中行保资空护料载高试与中卷带资问负料题荷试2下卷2，高总而中体且资配可料置保试时障卷，各调需类控要管试在路验最习；大题对限到设度位备内。进来在行确管调保路整机敷使组设其高过在中程正资1常料中工试，况卷要下安加与全强过，看度并22工且22作尽22下可22都能22可地护以缩1关正小于常故管工障路作高高；中中对资资于料料继试试电卷卷保破连护坏接进范管行围口整，处核或理对者高定对中值某资，些料审异试核常卷与高弯校中扁对资度图料固纸试定，卷盒编工位写况置复进.杂行保设自护备动层与处防装理腐置，跨高尤接中其地资要线料避弯试免曲卷错半调误径试高标方中高案资等，料，编试要5写、卷求重电保技要气护术设设装交备备置底4高调、动。中试电作管资高气，线料中课并敷3试资件且、设卷料中拒管技试试调绝路术验卷试动敷中方技作设包案术，技含以来术线及避槽系免、统不管启必架动要等方高多案中项；资方对料式整试，套卷为启突解动然决过停高程机中中。语高因文中此电资，气料电课试力件卷高中电中管气资壁设料薄备试、进卷接行保口调护不试装严工置等作调问并试题且技，进术合行，理过要利关求用运电管行力线高保敷中护设资装技料置术试做。卷到线技准缆术确敷指灵设导活原。。则对对：于于在调差分试动线过保盒程护处中装，高置当中高不资中同料资电试料压卷试回技卷路术调交问试叉题技时，术，作是应为指采调发用试电金人机属员一隔，变板需压进要器行在组隔事在开前发处掌生理握内；图部同纸故一资障线料时槽、，内设需，备要强制进电造行回厂外路家部须出电同具源时高高切中中断资资习料料题试试电卷卷源试切，验除线报从缆告而敷与采设相用完关高毕技中，术资要资料进料试行，卷检并主查且要和了保检解护测现装处场置理设。备高中资料试卷布置情况与有关高中资料试卷电气系统接线等情况，然后根据规范与规程规定，制定设备调试高中资料试卷方案。

TO 陈工RE：关于BA与其他强弱电配合单位要求FORM：霍尼韦尔（中国）有限公司西区技术支持张志启No：CQ－2013/12/27您好！关于项目控制点位对强电要求，具体说明如下：1 排风机风机启停控制（DO点）：需要预留开关量启停远控点，便于BAS远程控制。

风机运行状态（DI点）：需要预留运行状态无源干触接口，便于BAS随时监测风机的运行状态。

故障报警（DI点）：需要预留故障报警无源干触接口，便于BAS随时监测故障及报警自动或手动状态显示（DI点）：需要预留自动或手动状态无源干触接口，便于应急时启用与检测，并监测手/自动状态。

2 排烟机风机运行状态（DI点）：需要预留运行状态无源干触接口，便于BAS随时监测风机的运行状态。

故障报警（DI点）：需要预留故障报警无源干触接口，便于BAS随时监测故障及报警3 正压风机机风机运行状态（DI点）：需要预留运行状态无源干触接口，便于BAS随时监测风机的运行状态。

故障报警（DI点）：需要预留故障报警无源干触接口，便于BAS随时监测故障及报警4 送风机风机启停控制（DO点）：需要预留开关量启停远控点，便于BAS远程控制。

风机运行状态（DI点）：需要预留运行状态无源干触接口，便于BAS随时监测风机的运行状态。

故障报警（DI点）：需要预留故障报警无源干触接口，便于BAS随时监测故障及报警自动或手动状态显示（DI点）：需要预留自动或手动状态无源干触接口，便于应急时启用与检测，并监测手/自动状态。

5 排风机(变频)风机启停控制（DO点）：需要预留开关量启停远控点，便于BAS远程控制。

风机运行状态（DI点）：需要预留运行状态无源干触接口，便于BAS随时监测风机的运行状态。

故障报警（DI点）：需要预留故障报警无源干触接口，便于BAS随时监测故障及报警自动或手动状态显示（DI点）：需要预留自动或手动状态无源干触接口，便于应急时启用与检测，并监测手/自动状态。

变频器启停（DO点）：需要预留开关量启停远控点，便于BAS远程控制。

楼宇自控系统控制配合方案楼宇自控系统监控内容及受控设备所需接口和协议要求一、空气处理机组：（1）回水阀执行器接口要求: 水阀执行器24AC供电，0~10V DC控制信号，0~10V DC 反馈信号。

（2）对开多叶调节风阀须为单杆连动风阀，且单杆转动轴须伸出阀体120mm~150mm，连杆机构在阀体内侧，机组的新风侧须安装连动风阀。

三、普通送排风机/送风机：四、潜污泵、补水泵：五、消防类设备：（排烟风机、消火栓泵、喷淋泵等）六、带变频器的机电设备：（冷冻水泵、冷却塔风机、冷冻水泵等）1.动力控制柜要求：七、冷水机组：八、公共照明、景观照明：九、电梯：十、扶梯：1)开关量输出，即BAS系统提供给相关专业的开关量信号，BAS系统提供通断控制，即电气控制箱向BA系统提供远程控制接点，BA系统对其进行远程通断闭合控制。

电流不大于2A，接点电压220VAC，接点独立，不与其他系统共用。

2)开关量输入，即相关专业提供给BAS系统的开关量信号，要求为无源接点，接点独立，不与其他系统共用。

也就是电气设备控制箱，为BA系统提供运行状态、故障状态和手自动切换状态三对接点。

接点性质为无缘干接点。

接口制作建议：•启停：BA CP箱提供一对常开触点接入电控箱，通过通断控制来实现设备的远程开关。

电气设备控制箱的二次控制回路提供远程闭合控制接点。

•设备运行状态：从电控箱主接触器引出一对常开辅助触点接入CP箱。

•设备故障报警：从电控箱热继电器引出一对常开辅助触点接入CP箱。

•手自动转换：从电控箱拨盘开关取空触点接入CP箱。

进入CP箱的所有信号线接点必须为无源常开干触点，否则应采用中间继电器隔离八、机组部分：1.传感器要求：冷热源机房需要安装部分管道传感器如液体温度、液体压力、水流开关及流量计等，需要暖通单位协助开孔焊接连接件。

2.执行器要求：（1）制冷机组及冷却塔位置的电动开关蝶阀可在楼控控制器提供的开关量信号下进行开、关控制，并可提供蝶阀开关反馈功能。
