ACS800变频器样本
ACS800变频器是ABB公司生产的一款高性能变频器。它具有广泛的应用领域，包括推进系统、起重设备、水泵与风机、压缩机以及制造行业等。ACS800变频器样本中包含以下几个方面的介绍：产品特点、技术参数、应用案例以及优势。
一、产品特点：
1.高效率：ACS800变频器采用了多种先进的节能技术，可以有效降低能源消耗，提高设备的效率和性能。
2.高可靠性：ACS800变频器采用了ABB公司独有的硬件和软件设计，具有高可靠性，可以满足严苛的工业环境要求。
3.灵活性：ACS800变频器能够适应不同的工程要求，具有多种控制模式和运行方式，可实现多种操作需求。
4.安全性：ACS800变频器配备了多种安全功能，如过流保护、过压保护、过载保护等，能够确保设备和人员的安全。
5.易安装和维护：ACS800变频器采用了模块化设计，可以方便地安装和维护，降低了设备停机时间和维护成本。
二、技术参数：
1.输入电压范围：380V、415V、440V等。
2.输出电压范围：0-输入电压。
3.额定电流范围：根据不同型号和要求选型，通常为几十安培至几百安培。 4.输出功率范围：根据不同型号和要求选型，通常为几千瓦至几百千瓦。
5.控制方式：V/F控制、矢量控制等。
三、应用案例：
1.推进系统：ACS800变频器可应用于船舶和海洋工程等领域的推进系统，提供高效、可靠的动力输出，实现船舶的高速运行和精确操纵。
2.起重设备：ACS800变频器可应用于各种起重设备，如起重机、桥式起重机等，实现起重设备的平稳起升和精确控制。
3.水泵与风机：ACS800变频器可应用于水泵和风机等设备，实现自动控制和变频调速，提高能效，降低能耗。
4.压缩机：ACS800变频器可应用于各种压缩机，如空气压缩机、制冷压缩机等，实现压缩机的高效运行和智能控制。
四、优势：
1.ABB品牌的优势：ABB是国际知名的自动化技术供应商，拥有丰富的经验和先进的技术，能够提供全方位的解决方案。
ED3500系列高性能通用变频器
ED3500系列高性能通用变频器
产
品
使
用
说
明
书
深圳市易驱电气有限公司
深圳市龙华街道油松东环二路靖轩工业园11栋ED3500系列高性能通用变频器i前言
ED3500系列变频器是我公司自主研发的第二代高性能通用型变频器，其采用了全新的设计理念和模块化的设计思想。和传统的变频器相比较，无论在性能、功能、可靠性、可维护性及可使用性等方面，均有本质的提升。其具体表现为：
强大的控制平台
ED3500系列变频器控制核心基于32位的RISC单片机，其运算速度达到了惊人的1.3DMIPS，高效完成复杂的电机控制算法，能实现真正的实时控制。丰富的硬件外设极大提高系统的集成度和可靠性。领先的控制算法在电机核心控制层，ED3500创新性的将矢量控制和VF控制技术完美结合，引入磁通控制的思想，即使在VF控制模式下也能达到良好的电机控制效果，同时对电机参数变化不敏感，极大的提高了系统控制的鲁棒性。
开放式的硬件架构
ED3500系列变频器提供了具有强大扩展能力的SPI接口，开放式的标准MODBUS协议，客户可在此基础上以扩展卡的形式实现任意的行业专用功能，而无需更改主机的硬件或软件设计，极大的方便了客户的二次开发。
强大的功能
ED3500系列变频器功能的强大不仅仅体现在功能的丰富，更多的体现在对传统功能的优化和创新设计，同时引领行业化设计的潮流，在以下功能设计上均采用了诸多创新设计:独特的电源与EPS功能，能将一台变频器当做一台变频电源或EPS运行，具备面向电源行业的二次开发与系统集成功能，其意义已突破了传统变频器的概念。智能节电功能与电量监测功能，最大限度地减小电机运行的能量消耗，不仅满足了工作要求，同时通过电量检测功能能让用户第一时间知道节能的效果。智能化的电机转速追踪技术，能以较快的速度追踪电机当前转速并实施快速跟踪运行。多种过调制运行模式，在输入电压不足的情况下，基速以上能极大的提升输出基波电压，从而改善输出转矩。多种菜单模式，方便了用户的参数调节，大屏幕的翻页刷新技术，极大方便客户使用。
SY8000系列变频器的参数说明
SY8000系列变频器的参数说明
1.引言
本文档旨在详细介绍SY8000系列变频器的参数，包括其功能、性能和各项技术指标。通过本文档的阅读，用户能够全面了解SY8000系列变频器的特点和使用方法。
2.产品概述
SY8000系列变频器是一种先进的电力驱动设备，具有高效节能、可靠稳定和智能控制的特点。其广泛应用于各种工业领域，如机械制造、石油化工、冶金矿山等。
3.技术指标
3.1 输入电源参数
- 额定输入电压.220V/380V/660V
- 额定输入频率.50Hz/60Hz
- 输入电压变动范围：-15%~+15%
- 输入频率变动范围：-5%~+5%
- 最大输入电流：根据具体型号而定3.2 输出参数
- 额定输出电压：根据具体型号而定
- 额定输出频率：根据具体型号而定
- 输出电压调节范围：0~额定输出电压
- 输出频率调节范围：0~额定输出频率
- 输出电流：根据具体型号而定
3.3 控制特性
- 控制方式：V/F控制、矢量控制
- 加速时间：0~6000s
- 减速时间：0~6000s
- 超扭矩保护：支持
- 过载保护：支持
4.功能介绍
4.1 速度调节功能
- 支持多种速度设定方式，如键盘指定、模拟输入、数字通信等
- 支持速度曲线的调节，如S曲线、直线等- 支持速度范围切换功能，可根据实际需求选择合适的速度范围
4.2 稳定控制功能
- 支持自动调节控制参数，以保持稳定性能
- 支持自动屏蔽零速度移动，并具有零速度允许功能
- 支持自动自检功能，能够及时发现异常情况并进行报警
4.3 通信功能
- 支持多种通信接口，如RS485、Modbus、Profibus等
- 支持远程监控和控制，实现远程操作功能
- 支持数据传输功能，可以方便地获取和存储运行数据
5.参数设置和调整
5.1 参数设置
- 支持多种参数设置方式，如键盘设置、PC软件设置等
- 支持参数保存和恢复功能，方便用户进行备份和重置
5.2 调整方法
- 提供详细的调整方法和步骤，包括运行前的检查、参数调整和测试等6.附件

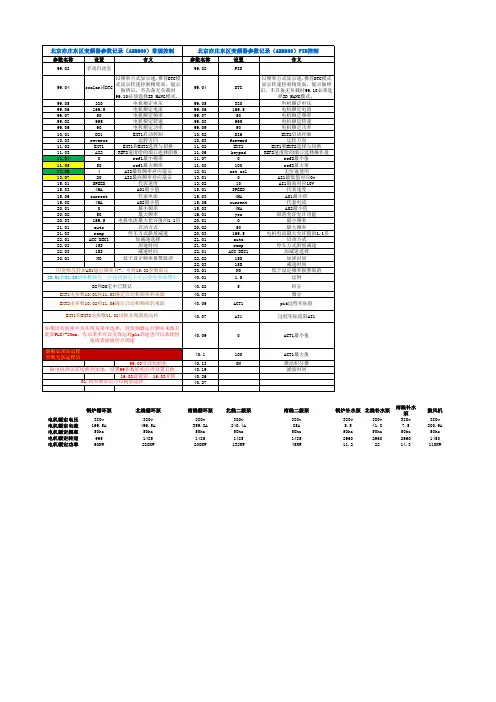

参数名称设置含义参数名称设置含义
99.02手动自动宏99.02PID
99.04scalar或DTC以频率方式显示速.推荐DTC模
式显示转速控制精度高，提示
做辨识，不具备无负载时
99.10必须选择ID MANG模式。99.04DTC以频率方式显示速.推荐DTC模式
显示转速控制精度高，提示做辨
识，不具备无负载时99.10必须选
择ID MANG模式。
99.05380电机额定电压99.05380电机额定电压
99.06169.5电机额定电流99.06169.5电机额定电流
99.0750电机额定频率99.0750电机额定频率
99.08995电机额定转速99.08995电机额定转速
99.0990电机额定功率99.0990电机额定功率
10.01DI1EXT1启动控制10.02DI6EXT2启动控制
10.03reverse运转方向10.03forward运转方向
11.02EXT1EXT1和EXT2选择与切换11.02EXT2EXT1和EXT2选择与切换
11.03AI2REF2速度给的端口选择面板11.06keypadREF2速度给的端口选择操作盘
11.040ref1最小频率11.070ref2最小值
11.0550ref1最大频率11.08100ref2最大值
13.064AI2最低频率对应毫安12.01not sel无恒速使用
13.0720AI2最高频率对应毫安13.010AI1最低值对应0v
15.01SPEED代表速度13.0210AI1最高对应10V
15.034MAAO1最小值15.01SPEED代表速度
15.06current代表电流15.034MAAO1最小值
15.084MAAO2最小值15.06current代表电流
20.010最小频率15.084MAAO2最小值
20.0250最大频率16.01yes取消允许允许功能
20.03169.5 电机电流最大允许值的1.1倍20.010最小频率
21.01auto启动方式20.0250最大频率
