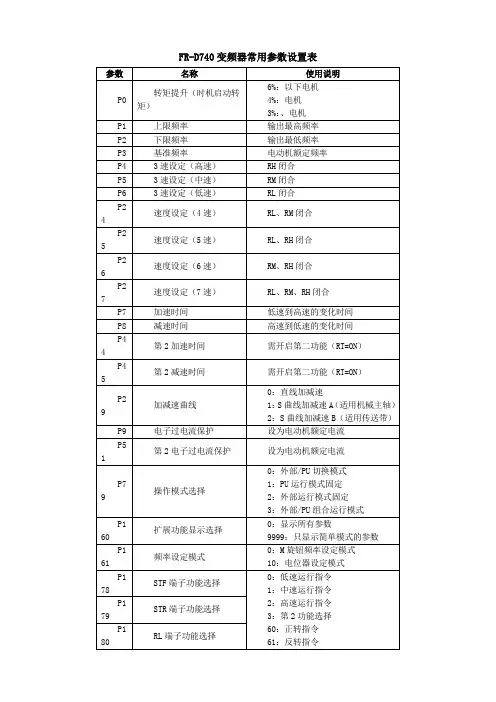

FR-D740变频器常用参数设置表参数名称使用说明6%： 0.75 以下电机P0转矩提升（时机启动转矩）4%： 1.5-3.7K 电机3%： 5.5K 、 7.5K 电机P1上限频率输出最高频率P2下限频率输出最低频率P3基准频率电动机额定频率P4 3 速设定（高速）RH闭合P5 3 速设定（中速）RM闭合P6 3 速设定（低速）RL 闭合P24速度设定（ 4 速）RL、 RM闭合P25速度设定（ 5 速）RL、 RH闭合P26速度设定（ 6 速）RM、 RH闭合P27速度设定（ 7 速）RL、 RM、RH闭合P7加速时间低速到高速的变化时间P8减速时间高速到低速的变化时间P44第 2 加速时间需开启第二功能（ RT=ON）P45第 2 减速时间需开启第二功能（ RT=ON）0：直线加减速P29加减速曲线1： S 曲线加减速 A（适用机械主轴）2： S 曲线加减速 B（适用传送带）P9电子过电流保护设为电动机额定电流P51第 2 电子过电流保护设为电动机额定电流0：外部 /PU 切换模式P79操作模式选择1： PU运行模式固定2：外部运行模式固定3：外部 /PU 组合运行模式P160扩展功能显示选择0：显示所有参数9999：只显示简单模式的参数P161频率设定模式0： M旋钮频率设定模式10：电位器设定模式P178STF端子功能选择0：低速运行指令P179STR端子功能选择1：中速运行指令P180RL 端子功能选择2：高速运行指令P181RM端子功能选择3：第 2 功能选择60：正转指令P182RH端子功能选择61：反转指令9999：无功能P251输出缺相保护0：无缺相保护1：有缺相保护清除参Pr.CL 1: 清除校正用参数外的其他参数恢复到初始值。
数、初1：所有的参数都恢复到初始值（出厂始值ALLC状态）Er.CL1：清除过去8 闪的报警历史Pr.CH显示并设定初始值变更后的参数Er4参数定改错误（外部模式写参数）。
MC07B变频器参数设定表071228双能H车扫描控制分系统变频器(MC07B)参数设置说明一、操作面板:二、电机初始化(照片中的4):项目设置值描述(根据项目调整) 电机选择(SEW/非SEW) notornodE VFC(根据项目调整) 额定功率 PouEr(根据项目调整) 额定电压 Volt(根据项目调整) 额定频率 hErtz(根据项目调整) 额定转速 rPn(根据项目调整) AnPEr 额定电流(非SEW电机时设置)(根据项目调整) CoSPh 功率因数(非SEW电机时设置) 4-qAd YES nult1 1 三、参数表(照片中的3):参数号设置值描述显示全部参数 800 long参数锁定 803 OFF(参数设置完成后将其设为ON)100 10 S_BUS 101 3 S_BUS加速斜坡，由照片中(1)来设 130 15(根据项目调整)减速斜坡，由照片中(2)来设 131 12(根据项目调整)停止斜坡 136 10(根据项目调整)320 OFF 无自动调整 321 0 增压第 1 页共 2 页322 40 I*R调整601 0 NO FUNCTION602 0 NO FUNCTION603 0 NO FUNCTION604 0 NO FUNCTION622 1 /FAULT813 1载波频率 860 16K872 RAMP Setpoint description PO3四、网关:1、拨码开关3和8置on，其余off;2、在以上的参数都设置完成后先把拨码开关8拨到off，再拨到on，等红灯SYS-F不闪烁了，则表示网关测试已正常。
3、接线:起始点终止点规格名称位置名称位置FSC11B X46 : 1 UFP11A X1 : 2 RVVP3×0.75 FSC11B X46 : 2 UFP11A X1 : 3 蓝色 FSC11B X46 : 3 UFP11A X1 : 10.75蓝色 FSC11B X46 : 4 +24V XT2 : 50.75蓝色 FSC11B X46 : 5 0V XT2 : 94、电机线需要在扼流线圈上至少绕5圈(接地线不需绕)。
富凌变频器功能参数表功能参数一览表(1)代码参数名称功能说明设定范围0000：主频率输入由操作面板控制00主频率入来源选0001：主频率输入由模拟信号输入（0～主频率输入设定择 +10V)+(4~20mA)0002:主频率输入由RS-485通讯界面控制 0000：运转指令由操作面板控制0001：运转指令由外部端子控制键盘STOP键有效运转信号来源选择0002：运转指令由外部端子控制键盘STOP键有效 0003：运转指令由RS-485串联通讯界面控制键盘0000 STOP键无效0004：运转指令由RS-485串联通讯界面控制键盘STOP键无效02电机停机方式设电机停机方式选0000：以减速制动方式停止定择最高操作频率选择基频基压0001：以自由运转方式停止 50.00～400.00Hz 10.00～400.00Hz 50.00～250.0V0000 0000 出厂值01 运转指令来源03 04 05 06 07 08 09 1060.00 50.00 220.00 1.50 20.0 1.50 20.0 10.0V/F曲线设定中间频率选择 0.01～400.00Hz中间电压选择 2.0～250.0V 最低输出频率选择启动电压第一加速时间选择第一减速速时间选择加减速时间设定第二加速时间选择第二减速速时间选择点动加减速时间点动加减时间选选择 S-曲线设定择S曲线缓加减速选择0.01～20.00Hz 2.0～50.0V 0.1～999.9sec11 0.1～999.9sec 10.012 0.1～999.9sec 10.013 0.1～999.9sec 10.014 0.1～600.0sec 10.015 16 17 18 190～7 0 0.00 0.00 0.00 0.00第一段频率选择 0.00～400.00Hz 第二段频率选择 0.00～400.00Hz多段速运转设定第三段频率选择 0.00～400.00Hz第lh 段频率选择0.00～400.00Hz20第五段频率选择 0.00～400.00Hz 0.00功能参数一览表(2)代码参数名称功能说明设定范围出厂值 21 第六段频率选择 0.00～400.00Hz 22第七段频率选择 0.00～400.00Hz 23 点动频率设定点动频率设定 0.01～400.00Hz 24反转禁止设定反转禁止功能设定 0000: 0001: 25 过电压失速防止过电压失速防止0000: 功能设定功能选择0001: 26 过电流失速防止加速中,过电流检出准位50～200% 27 功能设定转矩中,过电流检出准位 50～200% 28 直流制动电流准位设定 0～100% 29启动时直流制动时间设0.0～5.0sec直流制动功能设定定30 停止时直流制动时间设定0.0～25.0sec 31停止时直流制动制动0.00～60.00Hz0000:瞬间停电后,不继续运转 0001:瞬间停电后,继续运转变频器32瞬间停电运转选择由停电前速度往下追踪瞬间停电再启动0002:瞬间停电后,继续运转变频器由最小起始速度上追踪33 功能设定允许停电之最大时间 0.3～5.0sec 34 复电后追踪之时间 0.3～5.0sec 35 速度追踪之最大电流设定30～200% 36 37输出频率限制设定输出频率上限选择 0.01～400.00Hz 输出频率下限选择0.00～400.00Hz 0000:正转/停止,反转/停止38 外部运转指令选择二线式/三线式 0001:反转/正转,运转/停止运转控制0002:三线式运转控制一 0003:三线式运转控制二39 多功能输入选择一 0000:多段指令一 40 多功能输入选择二 0001:多段指令二 41多功能输入端子多功能输入选择三0002:多段指令三功能设定0003:点动频率指令42多功能输入选择四0004:加减速禁止指令 0005:第一、第二加减速时间切换 0006:外部中断,常开接点(NO)输入0.00 0.00 5.00 00000001 170% 170% 0%00002.0 2.0 150% 200.00 00.000000000 0001 000200130007:外部中断,常闭接点(NC)输入0008:上频率指令(Up)功能参数一览表(3)代码参数名称功能说明设定范围0009:下频率指令(Down)0010:计数器清零 0011:正转点动指令 0012:反转点动指令 0013:外部故障常开接点(NO)输入0014:外部故障常闭接点(NC)输入 0015:外部中断,不再启动(NO)输入 0016:外部中断,不再启动(NC)输入0017:参数锁定 0018:强制运转指令面板给定 0019:强制运转指令面板给定0020:无功能43 44 45数字频率计类比输出增益设定数字输出频率倍数设定类比输出增益设定多功能输出端子一(MO1) 多功能输出端子二(MO2)1～20 1～200% 0000:运转中指示 0001:设定频率到达指示 0002:任意频率到达指示0003:计数到达指示多功能输出端子46设定0004:非零速 0005:过转矩指示 0006:外部中断指示 0007:低电压检出指示 0008:变频器超做操作模式0009:故障指示47任意到达频率设定任意到达频率设定最高频率模拟设定最低频率模拟设定模拟信号输出选择电机额定电流设定电机空载电流设定自动转矩补偿设定自动转矩补偿增益0.00～400.00Hz 0.0～10.0V 0.0～10.0V0000:类比频率计(0到最高操作频率)0001:(0到250%额定电流)30～120% 0～99% 0～ 10% 0.0～10.00.00 10.0 0.3 0000 100% 40% 3% 0.0 0001 1 100% 0000 出厂值48 模拟输入/频率指令 49 50 51 52 53 54 55 56曲线设定模拟输出频率/ 电流信号设定保留电机运转资料设定转矩补偿设定转差补偿设定保留功能参数一览表(4)代码参数名称功能说明设定范围出厂值0000:故障指示 0001:运转中指示多功能输出接点设定多功能输出接点指示常开接点(A-B) 常闭接点(B-C)0002:设定频率到达指示 0003:任意频率到达指示0004:非零速 0005:过转矩指示 0006:外部中断指示 0000:以标准电动机动作 58电子热续电器指示电子热续电器选择0001:以特殊电机动作0002:不动作59电子人继电器动作时间30～300S 0000:过转矩不检测0001:定速运转中过转矩检测,过转矩检出(E013)停止运转 0002:定速运转中过矩检测,过转60过转矩检出功能选择过转矩检出功能选择矩检出后(E013)继续运转 0003:运转中过转矩检测,过转矩检出后(E013)停止运转 0004:运转中过转矩检测,过转矩检出后(E013)继续运转61 62 63 66计数值到达功能设定过转矩检出准位过转矩检出时间选择指定计数值设定计数值到达设定30～200% 0.1～10.0S 1～9999 1～99990000:显示实际运转频率(P) 0001:显示使用者定义输出物理量(n)0002:显示内部计数器(r)64功能显示项目设定输出物理项目设定0003:显示输入电压值(u)0004:保留 0005:保留 0006:保留65 67 68 69 7057 00000002600000150% 0.1 1 10000比例常数设定比例常数设定跳跃频率一0.1～200.0 0.00～400.00Hz 0.00～400.00Hz 0.00～400.00Hz 0.01～20.00Hz1.0 0.00 0.00 0.00 0.01跳跃频率设定跳跃频率二跳跃频率三跳跃频率宽度设定功能参数一览表(5)代码参数名称功能说明设定范围0001:fc=3kHz, 0002:fc=6kHz71PWM频率设定载波频率选择0003:fc=9KHz 0004:fc=12KHz0005:fc=15KHz.72故障后,自动重置/启动次数设定0～10出厂值随规格而设定 073 74故障记录检查7576 77 78 79 80最近第一次故障记录 0000:无故障记录(清除故障记录)最近第二次故障记录 0001:过电流最近第三次故障记录0002:过电压 0003:过热 0004:过负载 0005:过负载1 0006:外部故障 0007:CPU故障1 0008:CPU故障3 0009:控制器保护线路故障 0010:加速中电流值超过额定电流值二倍0011:减速中电流值超过额定电流值二倍 0012:恒速中电流值超过额定电流值二倍0013:接地保护或保险丝熔断0014:保留 0015:保留 0016:保留 0017:外部中断允许 0018:过负载2 0019:保留0020:保留0000:所有的参数值设定为可读/写模式0001:所有的参数设定为仅读模式0002～0009:不使用 0010:所有的参数设定为出厂值 0000:1200 baud (数据传输速率位元/秒)0001:2400 baud (数据传输速率位元/秒) 0002:4800 baud (数据传输速率位元/秒)0000～0030仅可读取0000 0000000000000002 0000 0000 **##感谢您的阅读，祝您生活愉快。
MM440滚床电机参数设置
1、快速调试参数：
P0003=3 专家级
P0010=1 开始快速调试
P0100=0 单位KW，频率50HZ
P0205=0 恒转矩
P0300=1 异步电机
P0304 电机额定电压
P0305 电机额定电流，如果是驱动多台电机，P9305值要大于所有电机P0307 电机额定功率，如果是驱动多台电机，P9307值要大于所有电机P0308 电机功率因素
P0309 电机额定效率
P0310 电机额定频率
P0311 电机额定速度
P0320=0 电机磁化电流
P0335=0 利用电机轴上风扇冷却
P0640=150 电机过载因子，额定电流百分比来限制电机额定电流
P0700=2 I/O 端子控制
P1000=3 固定频率
P1080=0 最小频率限制
P1082=50 最大频率限制
P1120=3 加速时间
P1121=3 减速时间
P1300=0 线性V/f控制
P3900=3 电机数据计算。
变频器器参数设置大全1.基本参数设置-额定电压：根据电机的额定电压选择变频器器的输入电压。
-额定功率：根据电机的额定功率选择变频器器的容量。
-额定频率：根据电机的额定频率选择变频器器的输出频率。
-开启时间：设置变频器器启动的时间，要确保电机能够顺利启动。
2.频率控制参数设置-加速时间：设置电机从静止到额定速度所需的时间。
-减速时间：设置电机从额定速度到静止所需的时间。
-加速度：设置电机加速的速率。
-减速度：设置电机减速的速率。
-最大输出频率：设置变频器器的最大输出频率，一般为电机的额定频率。
3.电流控制参数设置-额定电流：根据电机的额定电流选择变频器器的容量。
-过负荷保护：设置变频器器在电机电流超过额定电流时的保护措施，可以选择直接切断输出或者进行报警。
-过载保护：设置变频器器在电机负载超过额定负载时的保护措施，可以选择直接切断输出或者进行报警。
4.PID控制参数设置-比例系数：根据需要调整PID控制中的比例系数。
-积分时间：根据需要调整PID控制中的积分时间。
-微分时间：根据需要调整PID控制中的微分时间。
5.转矩控制参数设置-转矩增益：根据需要调整转矩控制中的增益。
-转矩限制：设置变频器器在电机转矩超过额定转矩时的保护措施，可以选择直接切断输出或者进行报警。
6.过载保护参数设置-过载时间：设置变频器器在电机过载一定时间后的保护措施，可以选择直接切断输出或者进行报警。
-过载倍数：设置变频器器在电机负载超过额定负载一定倍数后的保护措施，可以选择直接切断输出或者进行报警。
7.故障保护参数设置-震动保护：设置变频器器在电机出现较大震动时的保护措施，可以选择直接切断输出或者进行报警。
-过热保护：设置变频器器在电机温度超过一定值时的保护措施，可以选择直接切断输出或者进行报警。
-短路保护：设置变频器器在电路短路时的保护措施，可以选择直接切断输出或者进行报警。
8.通信参数设置- 通信协议：根据需要选择变频器器的通信协议，如Modbus、Profibus等。
星辉变频器设置一览表台达变频器型号：VFD--M 0404 0609 1212 1224编号设定参数定义设定范围p01 02 运转来源信号设定00：运转指令由数字操作控制（面板控制）02运转指令由外部端子控制键盘stop键无效（手柄控制）p03 400 最高操作频率选择50-400 HZ (有的电机是300，有的电机是400) p04 400 最大电压频率选择10.0-400 HZ (有的电机是300，有的电机是400) p05 220v 最高输出电压选择230：0.1-255v 460v: 0.1-510vp10 15 第一加速时间选择0.1-6000.0 sp11 15 第一减速时间选择0.1-6000.0 sp24 01 禁止反转功能设定00：可反转，01：禁止反转p36 ? 输出频率上限设定0.1-400.0 HZ (根据主轴电机最高频率设定) p37 ? 输出频率下限设定0.1-400.0 HZ (根据主轴电机最低频率设定) p52 ? 电机额定电流设定30-120.0%FLA(根据主轴电机额定电流设定) p64 00 开机画面显示选择00 显示实际运转频率Hp65 60 比例常数设定0.01-160.0 （出口产品设定）p76 00 参数设定00：所有参数可读可写，08：键盘锁定p148 02 电机极数02-20 （HSD的都是2极，星辰的换刀是4极）p52 设定方法=电机额定电流/变频器输出电流*100%P76改成09所有参数改成50hz时的出厂值。
台达变频器型号：VFD--B 1325A 1325编号设定参数定义设定范围00-03 01 H 输出频率00：频率指令,01:输出频率, 02:u使用者定义00-05 1.0 使用者定义比例设定0.01-160.0001-00 300 最高操作频率设定50.0-400.00 HZ (有的电机是300，有的电机是400) 01-01 300 电机额定频率设定50.0-400.00 HZ (有的电机是300，有的电机是400) 01-02 380 电机额定电压设定230v机种：0.1-255.0 460v机种：0.1-510v 01-07 100 输出频率上限设定01-120% (根据主轴电机最高频率设定) 01-09 15 第一加速时间设定0.01-3600.0 s01-10 15 第一减速时间设定0.01-3600.0 s01-23 00 加减速时间单位00：1秒，01：0.1秒，02：0.01秒02-01 02 第一运转指令来源00：由数字操作器输入控制（面板控制）02：由外部端子控制，键盘stop键无效（手柄控制）02-04 01 电机运转方向设定00：可反转，01：禁止反转，02：禁止正转02-05 01 二线三线式选择00：二线式(1),01:二线式(2),02:三线式07-00 110 电机额定电流设定30-120% (根据主轴电机额定电流设定) 07-04 02 电机极数02-10 （HSD的都是2极，星辰的换刀是4极）07-00设定方法=电机额定电流/变频器输出电流*100%加工中心，排刀8.0kw主轴电机，台达变频器型号：VFD--B编号设定参数定义设定范围00-03 01 H 输出频率00：频率指令,01:输出频率, 02:u使用者定义01-00 400 最高操作频率设定50.0-400.00 HZ (有的电机是300，有的电机是400) 01-01 400 电机额定频率设定50.0-400.00 HZ (有的电机是300，有的电机是400) 01-02 380 电机额定电压设定230v机种：0.1-255.0 460v机种：0.1-510v 01-07 100 输出频率上限设定01-120% (根据主轴电机最高频率设定) 01-09 5 第一加速时间设定0.01-3600.0 s01-10 5 第一减速时间设定0.01-3600.0 s01-23 00 加减速时间单位00：1秒，01：0.1秒，02：0.01秒02-00 01 第一运转频率指令来源00：由数字操作器输入控制01：由外部端子A VI输入模拟信号DC 0--+10v控制02-01 02 第一运转指令来源00：由数字操作器输入控制（面板控制）02：由外部端子控制，键盘stop键无效（手柄控制）02-04 01 电机运转方向设定00：可反转，01：禁止反转，02：禁止正转02-05 01 二线三线式选择00：二线式(1),01:二线式(2),02:三线式07-00 67 电机额定电流设定30-120% (根据主轴电机额定电流设定) 07-04 02 电机极数02-10 （HSD的都是2极，星辰的换刀是4极）07-05 02 电机参数自动测量设定00：无功能，01：自动测量R1(电机不转)，02：自动测量R1+无载测试（电机运转）07-06 自动测电机一次测电阻值R1 00-65535M欧姆08-00 90% 直流制动电流准位0-100%08-01 3 启动时直流制动时间0.0-60.0秒08-02 3 停止时直流制动时间0.0-60.0秒07-00设定方法=电机额定电流/变频器输出电流*100%（也可能设置：05-00；300 ；05-01 250 ；05-02 200 ；05-03 150 ；05-04 100 ；05-05 50；）00—02改成09参数改成50hz时的出厂值。
E700变频器参数设置表本文档为E700变频器的参数设置表，详细列出了各个参数的说明和可选值。
E700变频器是一种高性能的变频驱动器，可广泛应用于工业自动化控制系统中。
1. 基本参数设置参数说明可选值频率设定方式设置变频器的频率设定方式键盘/模拟信号/外部脉冲信号频率设定单位设置变频器的频率设定单位Hz/0.1Hz/0.01Hz频率上限限制设置变频器的频率上限限制0-400Hz频率下限限制设置变频器的频率下限限制0-400Hz加速时间设置变频器的加速时间0.1-6500s减速时间设置变频器的减速时间0.1-6500s起停时间设置变频器的起停时间0.1-6500s2. 运行控制参数设置参数说明可选值运行命令源设置变频器的运行命令源AI1/AI2/AI3/AI4/键盘出厂设定状态设置变频器的出厂设定状态停机/连续运行/常规运行/停机过热保护控制方式设置变频器的控制方式V/F控制/矢量控制运行指示模式设置变频器的运行指示模式上位机/本地运行指示输出设置变频器的运行指示输出打开/关闭出错指示输出设置变频器的出错指示输出打开/关闭3. 保护参数设置参数说明可选值过流保护设定设置变频器的过流保护设定0-200% 过压保护设定设置变频器的过压保护设定0-500V 低压保护设定设置变频器的低压保护设定0-500V 过载保护设定设置变频器的过载保护设定0-300%过热保护设定设置变频器的过热保护设定0-100°C4. 输入/输出端口参数设置参数说明可选值输入端口限定设置变频器的输入端口限定开启/关闭输出端口限定设置变频器的输出端口限定开启/关闭AI1输入功能设置变频器的AI1输入功能标准指定/不启用/AI1当前设定值AI2输入功能设置变频器的AI2输入功能标准指定/不启用/AI2当前设定值AO1输出功能设置变频器的AO1输出功能标准指定/无效/AI1当前设定值AO2输出功能设置变频器的AO2输出功能标准指定/无效/AI2当前设定值DO输出功能设置变频器的DO输出功能状态指示/频率反馈5. 网络通信参数设置参数说明可选值通信方式设置变频器的通信方式无通信/Modbus/Profibus/DeviceNet/Ethernet/IP通信波特率设置变频器的通信波特率2400/4800/9600/19200/38400/57600/115200通信地址设置变频器的通信地址0-255通信使能启用或禁用变频器的通信功能开启/关闭以上为E700变频器参数设置表，通过设置这些参数，使用者可以根据实际需求对变频器进行个性化配置，以达到最佳的工作效果。
