外圆/内孔粗车循环G71
一、 教学内容：
该指令适用于毛坯料的粗车外径与粗车内径。如图a所示为粗车外径
的加工路径，图中C是粗加工循环的起点，A是毛坯外径与端面的
交点，B时加工终点。该指令的执行过程如图a所示.

其指令格式为：
G71 U(Δd) R(e)；
G71 P____ Q____ U(Δu) W(Δw) F____S____T____

N(P)……
…… 用程序段号P到Q之间的程序段定义A→A΄→B之间的移动
轨迹
N(Q)……
指令中各参数的意义如下：
Δd：车削深度，无符号。车削方向取决于方向AA΄。该参数为模态
值。
E：退刀量，该参数为模态值。
P：精车削程序第一段程序号。
Q：精车削程序最后一段程序号。
Δu： X方向精车预留量的距离和方向。
Δw： Z方向精车预留量的距离和方向。
F、S、T：粗车过程中从程序段号P到Q之间包括的任何F、S、T
功能都被忽略，只有G 71指令中指定的F、S、T功能有效
编程实例 如图b所示为要进行外圆粗车的短轴，粗车深度定为
lmm，退刀量为lmm，精车削预留量X方向为0.5mm，Z方向为0.25mm，
粗车进给率为0.3mm/r,主轴转速为550r/min，数控程序编写如下：
N6 G50 X200.0 Z220.0；定义程序原点
N8 G0 X0 Z0；
N10 T0100 M08； 调01号粗车刀
N12 G00 Xl60.0 Z 180.0；刀具快速走到粗车循环起始点
N14 G71 U1.0 R1.0； 定义G71粗车循环，切削深度lmm，退刀量lmm
N16 G71 P18 Q30 U0.5 W0.25 F0.3 S550；粗车主轴转速550r/min，进
给率0.3mm/r
N18 G00 X40.0； 程序段号N18到N30定义精车削刀具轨迹
N20 G01 W-40.0 F0.15；
N22 X60.0 W-30.0；
N24 W-20.0；
N26 X100.0 W-10.0；
N28 W-20.0；
N30 X140.0 W-20.0；
N32 G30 U0 W0；
N34 T0303； 调03号精车刀
N36G70P18Q30； 粗车后精车削

图a 图b
二、 小结：熟悉运用G71指令编制程序。
三、 作业

合集下载

粗车循环G71指令格式

粗车循环G71指令格式


(4) ns到nf程序段中，不能包含有子程序。 (5)G7用G40取消原 有的刀尖半径补偿。在ns到nf程序段中可以含有 G41或G42指令，对精车轨迹进行刀尖半径补偿。
三、粗车复合固定循环G71指令的应用
例：用G71指令编程。如图所示，粗车背吃刀量△d=3mm， 退刀量e=1mm，X、Z轴方向精加工余量均为0.3mm。
粗车循环G71指令的格式及含义
一、粗车复合固定循环G71指令及格式
程序段格式如下： G71 U(△d) R(e) ； G71 P(ns) Q(nf) X(△u) Z(△w) F S T； 其中： △d—切削深度(背吃刀量、每 次切削量)，半径值，无正负 号，方向由矢量AA′决定； e—每次退刀量，半径值，无 正负；
程序段格式如下： G71 U(△d) R(e) ； G71 P(ns) Q(nf) X(△u) Z(△w) F S T；
ns—精加工路线中第一个程 序段(即图中AA′段)的顺序 号； nf--精加工路线中最后一个 程序段(即图中BB′段)的顺 序号； △u—X方向精加工余量，直 径编程时为△u，半径编程为 △u/2； △w—Z方向精加工余量；
N80 G01 Z43.; N90 G03 X26. Z40. R3.; N100 G01 X31.; N110 X34 Z38.5; N120 Z25.; N130 X50. Z15.; N140 Z-2. N150 G01 X58. ; N160 G00 Z90 G40; N170 M05; N170 M30 ;
二、粗车复合固定循环G71指令编程时的说明
(1)G71程序段本身不进行精加工，粗加工是按后续程序 段ns～nf给定的精加工编程轨迹A→A′→B→B′，沿平 行于Z轴方向进行。 (2)G71程序段不能省略除F、S、T以外的地址符。G71程 序段中的F、S、T只在循环时有效，精加工时处于ns到 nf程序段之间的F、S、T有效。 (3)循环中的第一个程序段(即ns段)必须包含G00或G01 指令，即A→A′的动作必须是直线或点定位运动，但不 能有Z轴方向上的移动。
数控车床复合形状固定循环指令编程讲解

数控车床复合形状固定循环指令编程讲解

精品资料
2.指令循环路线(lùxiàn)分析
●G71粗车外圆加工走刀路线。刀具从循环起点A开始， 快速退至C点，退刀量由Δw和Δu/2决定； ●快速沿X方向进刀Δd深度，按照G01切削加工，然后按 照45°方向快速退刀，X方向退刀量为e，再沿Z方向快速 退刀，第一次切削加工结束； ●沿X方向进行第二次切削加工，进刀量为e+Δd，如此循 环直至粗车结束； ●进行平行于精加工表面的半精加工，刀具沿精加工表面 分别留Δw和Δu/2的加工余量; ●半精加工完成后，刀具快速退至循环起点，结束粗车循 环所有(suǒyǒu)动作。
精品资料
4.指令(zhǐlìng)应用说明（2）
2）通常情况下类型(lèixíng)I的粗加工循环中， 轮廓外形必须采用单调递增或单调递减的形式， 否则会产生凹形轮廓不是分层切削而是在半精车 时一次性进行切削加工，导致切削余量过大而损 坏刀具。如图所示就是轮廓形状没有单调增加时 半精加工一次切削凹坑的情形。
精品资料
5.编程举例(jǔ lì)（7）
O2018 T0101; G98 M03 S400; G00 X6.0 Z5.0; G71 U1.5 R1.0;
G71 P10 Q20 U-0.4 W0.1 F100;
N10 G00 G41 X44.0; G01 W-25.0 F60.0; X34.0 W-10.0;
精品资料
2.指令(zhǐlìng)循环路线分 析
G73指令走刀路线如图所示，执行指令时每一刀 切削路线的轨迹形状是相同的，只是位置不断向 工件轮廓推进，这样就可以将成形毛坯（铸件或 锻件(duànjiàn)）待加工表面加工余量分层均匀 切削掉，留出精加工余量。
精品资料
O2019
5.编程举T01例01(;jǔ lì)（2）
粗车复合循环G71及实例

粗车复合循环G71及实例

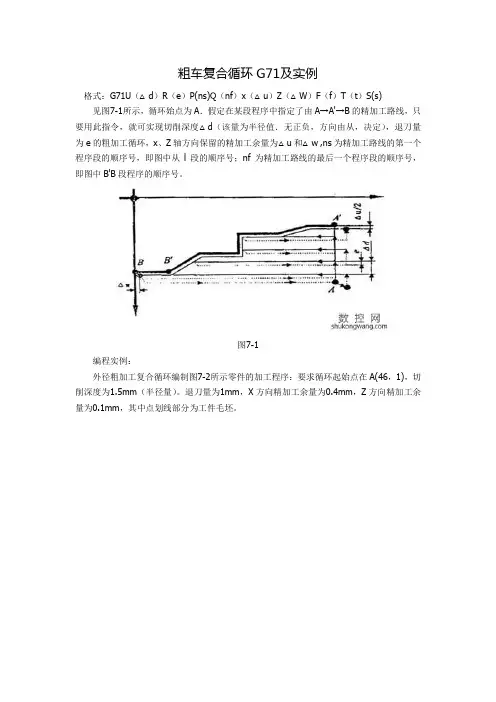

粗车复合循环G71及实例格式：G71U（△d）R（e）P(ns)Q（nf）x（△u）Z（△W）F（f）T（t）S(s) 见图7-1所示，循环始点为A．假定在某段程序中指定了由A→A'→B的精加工路线，只要用此指令，就可实现切削深度△d（该量为半径值．无正负，方向由从，决定），退刀量为e的粗加工循环，x、Z轴方向保留的精加工余量为△u和△w ,ns为精加工路线的第一个程序段的顺序号，即图中从l段的顺序号；nf 为精加工路线的最后一个程序段的顺序号，即图中B'B段程序的顺序号。

图7-1编程实例：外径粗加工复合循环编制图7-2所示零件的加工程序：要求循环起始点在A(46，1)，切削深度为1.5mm（半径量）。

退刀量为1mm，X方向精加工余量为0.4mm，Z方向精加工余量为0.1mm，其中点划线部分为工件毛坯。

图7-2%3327（见图7-2）N1 T0101 G00 X100 Z100 G95 （选定刀具，到程序起点位置）N2 M03 S800 （主轴以800r/min正转）N3 G00 X46 Z1 （刀具到循环起点位置）N4 G71 U1.5 R1 P5 Q13 X0.4 Z0.1 F0.25 （粗切量：1.5mm精切量：X0.4mm Z0.1mm）N5 G00 X4 Z1 （精加工轮廓起始行，到倒角延长线）N6 G01 X10 Z-2 F0.13 （精加工2×45°倒角）N7 Z-20 （精加工Φ10外圆）N8 G02 U10 W-5 R5 （精加工R5圆弧）N9 W-10 （精加工Φ20外圆）N10 G03 U14 W-7 R7 （精加工R7圆弧）N11 G01 Z-52 （精加工Φ34外圆）N12 U10 W-10 （精加工外圆锥）N13 W-20 （精加工Φ44外圆，精加工轮廓结束行）N14 X50 （退出已加工面）N15G00 X100 Z100 （回对刀点）N16 M05 （主轴停）N17 M30 （主程序结束并复位）。

G71指令的使用

G71指令的使用

加工内轮廓时，为负值；
• （6）△w—Z轴方向精加工余量，一般取0.05～0.1㎜；
（二）G71应用实例
• 例：按下图所示尺寸编写外圆粗切循环加工程序。
ห้องสมุดไป่ตู้
• 1、选择刀具： 90º硬质合金车刀，刀尖半径0.4mm，置于1号刀位。
• 2、确定切削用量： • 1）背吃刀量：粗车时为2mm，精车时为0.25mm。 • 2）进给量：粗车时为0.2mm/r，精车时为0.15mm /r。 • 3）主轴转速：粗车时为300 r /min，精车时为500 r /min 。
图310活学活用g71外圆粗车循环指令适用于轴向尺寸较长的外圆柱面或内孔面需多次走刀才能完成的粗加工但该指令的应用有它的局限性即零件轮廓必须符合x轴z轴方向同时单调增大或单调减小
G71指令的使用
多台阶轴零件
外圆粗车循环指令的功能
该指令只需指定粗加工背吃刀量、精加工余量和精加工路线，系 统便可自动给出粗加工路线和加工次数，完成各外圆表面的粗加工。 如下图所示，该功能指定最终切削路径从 始点经A 到 B。该命令以 余量△d 为切削深度，以e为退刀量车掉指定的区域，留精加工预留 量△u/2及△w ，最后在完成该切削进程后刀具返回到循环起点。
• 2、编程格式
•
G71 U(△d) R(e)
•
G71 P(ns) Q(nf) U(△u) W(△w) F_ S_ T_ ;
• 3、使用说明 • （1）△d—背吃刀量； • （2）e—退刀量； • （3）ns—精加工轮廓程序段中开始程序段的段号； • （4）nf—精加工轮廓程序段中结束程序段璄段号； • （5）△u—X轴方向精加工余量，直径值，一般取0.5㎜。
• 复合固定循环指令G73是一种多次成形封闭切削循环指令， 该指令适于对已基本成形的铸、锻毛坯切削，对零件轮廓 的单调性则没有要求。而仍使用G71、G72指令则会产生 许多无效切削，且浪费时间。
