工程图面图号编制规则

工程图纸编制规范有哪些工程图纸是工程设计的重要产物，是工程设计人员表达思想的主要方式。

因此，工程图纸编制规范必须得到高度重视。

以下是笔者总结的工程图纸编制规范。

一、图纸格式在工程图纸编制中，应该遵循国家标准和相关标准规范。

在编制图纸时要注意：图纸比例、布局、字体、线条的厚度和颜色等各方面要求严格遵循规范要求，不得随意更改。

二、图纸文件名称工程图纸文件名称应该具有可读性和便于管理的特点。

根据图纸文件名称的规范，可以更好地管理和归档图纸信息，避免图纸混乱和遗失。

三、图纸编号图纸编号是规范图纸管理的一种方式。

应根据各类图纸的用途、实际应用场景和管理要求进行编号。

图纸编号应该严谨、清晰，便于查找和理解。

四、图纸注释注释是工程图纸中的常用方法。

在注释时应严格要求，实用性和可读性要兼顾。

在注释时，应指明约定名称、计算公式、文字说明、图例、标识及其编码等必要内容。

五、图纸关系和连线图纸关系和连线应符合工程设计的面貌。

同时，针对不同类型的图纸，其关系和连线设计应具有一定的特色和规律性。

特别注意电气、水暖、通风、空调等系统的配套连线。

六、图纸造型图纸造型应当富有美感、时代感，并能够体现工程结构的特点。

在图纸造型过程中，应考虑到符号的大小、统一性、平衡感、整体性等因素，以最大限度地传递工程设计的信息。

七、图纸的修改和保存需要对图纸进行修改时，必须先保存源文件，并给出修改原因和修改内容，以便于后期的审批和进一步操作。

在保存图纸时，应注意保存的时间、目录路径、文件名称、格式和存档时间等信息。

总之，工程图纸是工程设计过程中必不可少的展示和表达手段，设计人员必须严格遵守相关的规范，保证图纸的质量和可靠性。

图号编制系统编制日期：2011年11月3日•二维工程图图号编制系统规定如下。

•图号体系图号以8位阿拉伯数字表示：○○○○ - ○○○ - ○○1 2 3 4 5 6 7 8 9•构成内容•前四位（1 2 3 4）中的第一为表示产品类别，2、3、4位表示产品编号。

如：1206、2307、3312等。

•中三位（5 6 7）表示部件和零件编号，其中：第5位表示部件编号，“0”为总装图；“1”为第一层分装图；“2”为第二层分装图；以此类推，最大为“9”。

第6、7位表示总装图和分装图的零件图号，可顺排最大为“99”。

•最后两位（8、9）分别表示图纸信息，其中：第8位表示图纸大小，可选数字为：0、1、2、3、4如：A3图纸为“3”、A4图纸为“4”；第9位表示版本号，试制版本为“X”，初版为“0”，图纸每更改一次，版本号加1。

当第8、9位为“00”时表示无图，如标准件、嵌入件等。

4. 备注：•在图号编制系统中，为了ERP系统的管理便利和占用较小的储存容量，不采用英文字母或其它字母，只用8位阿拉伯数字表示。

•图号（Drawing Number）与物料号、也称BOM(Bill of Material)号在本质上有不同的意义。

图号是设计过程中产生的编号，代表了产品的结构和其装配关系。

物料号（BOM号）是用于物料管理所产生的编号，1个图号可能有2个或以上的物料号。

为了便于管理，一般情况下，两者存在一定的编制关系。

此图号编制系统的后两位的第8、9位，对于物料号没有意义。

为此，除标准件以外，零部件的物料号前7位可与图号一致，但后两位的第8、9位在物料号编制系统中应重新定义，也可增加位数。

•对于标准件，其物料号应重新定义，最好与国标GB一致。

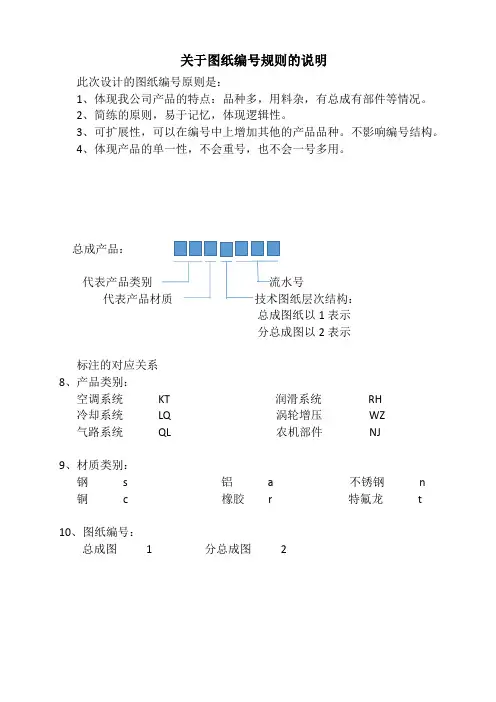

关于图纸编号规则的说明
此次设计的图纸编号原则是：
1、体现我公司产品的特点：品种多，用料杂，有总成有部件等情况。

2、简练的原则，易于记忆，体现逻辑性。

3、可扩展性，可以在编号中上增加其他的产品品种。

不影响编号结构。

4、体现产品的单一性，不会重号，也不会一号多用。

总成产品：
代表产品类别流水号
代表产品材质技术图纸层次结构：
总成图纸以1表示
分总成图以2表示
标注的对应关系
8、产品类别：
空调系统KT 润滑系统RH
冷却系统LQ 涡轮增压WZ
气路系统QL 农机部件NJ
9、材质类别：
钢s 铝 a 不锈钢n 铜 c 橡胶r 特氟龙t
10、图纸编号：
总成图 1 分总成图 2。

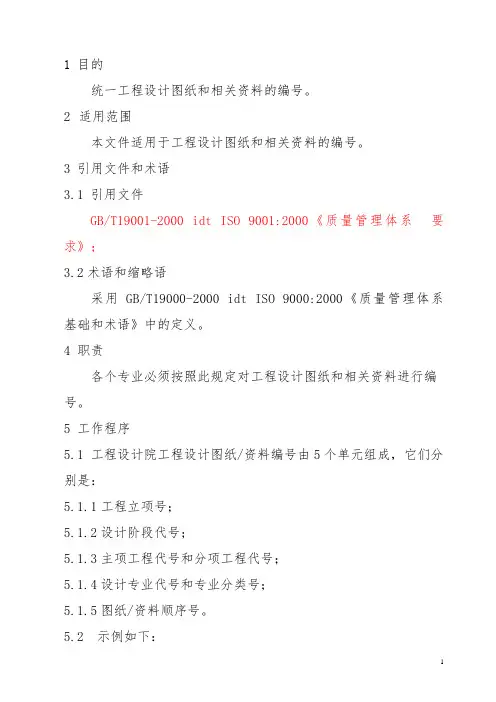

1 目的统一工程设计图纸和相关资料的编号。

2适用范围本文件适用于工程设计图纸和相关资料的编号。

3 引用文件和术语3.1 引用文件GB/T19001-2000 idt ISO 9001:2000《质量管理体系要求》；3.2术语和缩略语采用GB/T19000-2000 idt ISO 9000:2000《质量管理体系基础和术语》中的定义。

4 职责各个专业必须按照此规定对工程设计图纸和相关资料进行编号。

5 工作程序5.1 工程设计院工程设计图纸/资料编号由5个单元组成，它们分别是：5.1.1工程立项号；5.1.2设计阶段代号；5.1.3主项工程代号和分项工程代号；5.1.4设计专业代号和专业分类号；5.1.5图纸/资料顺序号。

5.2 示例如下：XXXXX X——XXXX--XXX——X图纸/资料顺序号第4单元：设计专业代号第3单元：主项工程和分项工程代号第2单元：设计阶段代号第1单元：工程立项号5.2.1第1单元：工程立项号工程立项号由五位数字组成，第一个数字W代表对外项目，N 代表公司内项目， 2、3位数字为工程立项年份，后2位数字为该年份内的立项顺序号。

5.2.2 第2单元：设计阶段代号设计阶段代号由汉语拼音字母组成，规定如下表：5.2.3 第3单元：主项工程代号和分项工程代号主项工程代号和分项工程代号，简称主项代号和分项代号，一般由四位数字组成，前2位数字为主项代号，后2位数字（或1位数字）为分项代号。

5.2.3.1对外项目的主项及分项的定义（甲方或业主另有要求者遵照要求编制）：a)主项代号00为公用工程或界外工程，分项代号表示各种公用或界外管（线）的单项工程。

具体规定如下：0000 外管廊0001 界外地下管网（包括埋地电缆，管沟、排水沟等）0002 空分装置（空压站、变压吸附）0003 无离子水站0004 循环水站0005 热电站0006 冷冻水站0007 界外污水处理系统0008 消防站0009 界外总变电站0010 界外总控室其它可从0011续排。
