土钉墙9m计算书

  • 格式：doc
  • 大小：67.50 KB
  • 文档页数：9

土钉墙构造
土钉墙
基坑开外为9m,土钉墙墙面坡度为1∶0.75；选择土钉的间距为1.2m×1.2m，与水平面夹角为15°；钢筋为Ⅱ级(335),土钉为7层, 经计算土钉选择如下表所示:
土强度等级为C25，面层厚度为100mm。

土钉墙计算书:
计算模型
基本参数:
所依据的规程或方法：《建筑基坑支护技术规程》JGJ 120-99
基坑深度： 9.000(m)
基坑内地下水深度： 9.500(m)
基坑外地下水深度： 9.500(m)
基坑侧壁重要性系数： 1.000
土钉荷载分项系数： 1.250
土钉抗拉抗力分项系数： 1.300
整体滑动分项系数： 1.300
坡线参数
坡线段数 1
序号水平投影(m) 竖向投影(m) 倾角(°)
1 5.196 9.000 60.0
土层参数
土层层数 3
序号土类型土层厚容重饱和容重粘聚力内摩擦角钉土摩阻力锚杆土摩阻力水土
(m) (kN/m^3) (kN/m^3) (kPa) (度) (kPa) (kPa)
1 杂填土 5.500 17.5 20.1 0.0 0.0 60.0 20.0 合算
2 卵石 1.500 20.0 20.0 0.0 28.0 60.0 100.0 分算
3 碎石 7.000 21.5 20.5 10.0 15.0 80.0 200.0 分算
超载参数
超载数 1
序号超载类型超载值(kN/m) 作用深度(m) 作用宽度(m) 距坑边线距离(m) 形式长度(m)
1 满布均布 10.000
土钉参数
土钉道数 7
序号水平间距(m) 垂直间距(m) 入射角度(度) 钻孔直径(mm)
1 1.200 1.200 15.0 100
2 1.200 1.200 15.0 100
3 1.200 1.200 15.0 100
4 1.200 1.200 15.0 100
5 1.200 1.200 15.0 100
6 1.200 1.200 15.0 100
7 1.200 1.200 15.0 100
设计结果
局部抗拉设计结果
工况开挖深度破裂角土钉号设计长度最大长度(工况) 拉力标准值拉力设计值
(m) (度) (m) (m) Tjk(kN)
Tj(kN)
1 1.700 30.0 0
2 2.900 30.0 1 8.71
3 8.713( 2) 85.0
3 4.100 30.0 1 5.677 8.713( 2) 38.
4 48.0
2 5.84
3 5.843( 3) 51.7 64.6
4 5.300 30.0 1 6.657 8.713( 2) 38.4 48.0
2 6.82
3 6.823( 4) 51.7 64.6
3 7.643 7.643( 4) 72.6 90.7
5 6.500 32.2 1 6.988 8.713( 2) 35.8 44.8
2 7.175 7.175( 5) 48.2 60.3
3 7.972 7.972( 5) 67.7 84.7
4 8.702 8.702( 5) 87.2 109.0
6 7.700 33.4 1 7.453 8.713( 2) 34.3 42.9
2 7.649 7.649( 6) 46.2 57.8
3 8.430 8.430( 6) 64.9 81.1
4 9.033 9.033( 6) 83.6 104.5
5 4.583 4.583( 6) 42.3
7 8.900 34.0 1 8.079 8.713( 2) 33.7 42.1
2 8.278 8.278( 7) 45.4 56.7
3 9.051 9.051( 7) 63.7 79.6
4 9.493 9.493( 7) 82.0 102.5
5 5.111 5.111( 7) 41.5 51.9
6 4.670 4.670( 7) 54.6 68.2
8 9.000 34.0 1 8.132 8.713( 2) 33.6 42.1
2 8.331 8.331( 8) 45.
3 56.6
3 9.103 9.103( 8) 63.6 79.5
4 9.532 9.532( 8) 81.9 102.3
5 5.155 5.155( 8) 41.4 51.8
6 4.729 4.729( 8) 54.5 68.1
7 5.054 5.054( 8) 71.9 89.9
内部稳定设计结果
工况号安全系数圆心坐标x(m) 圆心坐标y(m) 半径(m) 土钉号土钉长度
1 0.000 -265.115 969.315 999.005
2 1.318 -269.724 967.019 999.014
1 10.713
3 1.329 -253.069 970.601 999.030
1 11.213
2 11.331
4 1.31
5 -256.785 968.614 999.049
1 12.713
2 12.331
3 12.603
5 1.605 -252.871 969.491 999.054
1 12.713
2 12.331
3 12.603
4 9.532
6 4.462 -57.375 49.093 75.123
1 12.713
2 12.331
3 12.603
4 9.532
5 5.155
7 1.742 -25.691 31.290 40.445
1 12.713
2 12.331
3 12.603
4 9.532
5 5.155
6 4.729
8 1.991 -25.149 30.410 39.462
1 12.713
2 12.331
3 12.603
4 9.532
5 5.155
6 4.729
7 5.054
土钉选筋计算结果
土钉号土钉拉力(抗拉) 土钉拉力(稳定) 计算钢筋面积配筋配筋面积
1 106.
2 225.1 750.2 1Φ32 804.2
2 64.6 219.8 732.8 1Φ32 804.2
3 90.7 227.5 758.2 1Φ32 804.2
4 109.0 172.6 575.4 1Φ28 615.8
5 52.9 101.8 339.4 1Φ22 380.1
6 68.2 99.
7 332.3 1Φ22 380.1
7 89.9 119.8 399.4 1Φ25 490.9
喷射混凝土面层计算
计算参数
厚度： 100(mm)
混凝土强度等级: C25
配筋计算as: 15(mm)
水平配筋: φ10@200
竖向配筋: φ10@200
配筋计算as: 15
荷载分项系数: 1.200
计算结果
编号深度范围荷载值(kPa) 轴向 M(kN.m) As(mm^2) 实配As(mm^2) 1 0.00~ 1.20 24.6 x 1.304 272.1(构造) 392.7
y 1.304 272.1(构造) 392.7
2 1.20~ 2.40 49.8 x 2.639 272.1(构造) 392.7
y 2.639 272.1(构造) 392.7
3 2.40~ 3.60 75.0 x 3.97
4 272.1(构造) 392.7
y 3.974 272.1(构造) 392.7
4 3.60~ 4.80 100.2 x 5.310 307.3 392.7
y 5.310 307.3 392.7
5 4.80~ 6.00 90.2 x 4.778 275.
6 392.7
y 4.778 275.6 392.7
6 6.00~ 7.20 58.8 x 3.116 272.1(构造) 392.7
y 3.116 272.1(构造) 392.7
7 7.20~ 8.40 90.0 x 4.769 275.1 392.7
y 4.769 275.1 392.7
8 8.40~ 9.00 103.7 x 0.649 272.1(构造) 392.7
y 3.602 272.1(构造) 392.7
外部稳定计算参数
所依据的规程：《建筑地基基础设计规范》GB50007-2002
土钉墙计算宽度: 10.000(m)
墙后地面的倾角: 0.0(度)
墙背倾角: 90.0(度)
土与墙背的摩擦角: 6.0(度)
土与墙底的摩擦系数: 0.550
墙趾距坡脚的距离: 0.000(m)
墙底地基承载力: 400.0(kPa) 抗水平滑动安全系数： 1.300
抗倾覆安全系数： 1.600
外部稳定计算结果
重力: 1272.7(kN)
重心坐标: ( 6.087, 3.766）
超载: 48.0(kN)
超载作用点x坐标: 7.598(m)
土压力: 565.7(kN)
土压力作用点y坐标: 3.060(m)
基底平均压力设计值 138.0(kPa) < 400.0
基底边缘最大压力设计值 142.9(kPa) < 1.2*400.0 抗滑安全系数: 1.349 > 1.300
抗倾覆安全系数: 5.055 > 1.600。

合集下载

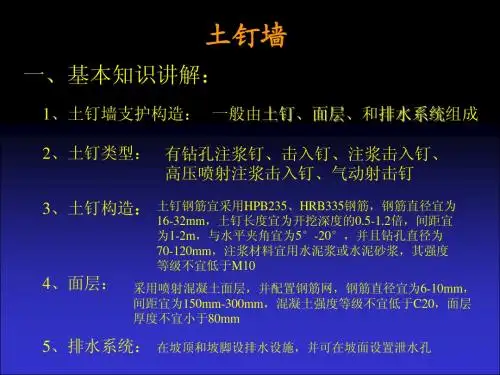

5-土钉墙

5-土钉墙


六、施工材料
土钉用钢筋： HRB335级热轧带肋钢筋φ28 网片用钢筋： φ8 水泥浆： M20 横纵向连接钢筋：Φ16 定位卡： φ8 水泥： 矿渣硅酸盐32.5级水泥 石： C20混凝土： 砂： 水： 碎石15mm 中砂
七、主要技术参数
1、土钉孔径：土层钻孔直径120mm, 孔内注浆体强度 等级M20； 2、钻孔深度（自上而下分七排）： 第一排：14m 第四排：10m 第二排：12m 第五排：10m 第三排：16m 第六、七排：9m 3、钻孔间距：水平间距1.2m，竖向间距1.2m； 4、土钉锚杆： HRB335级热轧带肋钢筋φ28 ； 5、定位卡：与土钉焊接间距2m ； 6、土钉布置形式：梅花形； 7、网片钢筋：φ8, 间距150mm； 8、喷射混凝土强度等级： C20； 9、喷射混凝土厚度：100mm； 10、坡顶混凝土：外延1.5m，作好护坡顶排水
四、施工人员：
序号 1 2 3 4 5 6 7 工序 边坡修整 成孔 安装土钉锚杆 安装钢筋网片 注浆 喷射混凝土 辅助施工 工种 力工 专业 专业 钢筋工 专业 专业 电焊工 机械工 5 2 5 1 1 数量 5 3 备注
五、施工机械设备
序号 1 2 3 4 5 6 7 8 9 10 11 12 名称 空气压缩机 混凝土喷射机 砂浆搅拌机 注浆机 锚杆钻孔 切割机 电焊机 输料管 风管 洛阳铲 铁锹 辅助工具 单位 台 台 台 台 台 台 台 米 把 把 20 若干 数量 1 1 1 1 2 2 30 20 备注 17m3/m 3.5m3/h
本次课主要讲述土钉墙支护结构施工。 结合工程实例，重点介绍其施工工艺过 程，施工中应注意的主要问题。同时也 应注意质量、安全文明保证措施。
十、质量保证措施
1、了解地质情况和地下管网、构筑物情况，认真编制基坑支护的设计、施工 方案，做好施工前的技术交底和安全交底。根据现场实际情况，对可能出现的 突发情况采取有效措施防范，必要时现场商定调整技术参数应急施工。 2、提前计算施工用材料量，以便备料。 3、根据水泥浆和混凝土的强度及工艺要求，提前做好配合比的试配和优选。 4、严格按照基坑支护施工方案精心施工，技术人员跟班指导作业，确保每道 工序符合要求。 5、严把钢材、水泥、砂、石等材料的质量关，原材料应具有合格证。 6、对每个施工环节严格把关，质检员必须对工作认真、及时到位，对施工质 量进行监督检查，检查合格后方可进行下道工序施工。 7、设专人对坡顶水平位移、坡顶沉降观测点进行测量，每天将测量结果反馈 给责任工程师以指导施工。
图文详解土钉墙护坡施工要点

图文详解土钉墙护坡施工要点

土钉墙是一种原位土体加筋技术。

将基坑边坡通过由钢筋制成的土钉进行加固，边坡表面铺设一道钢筋网再喷射一层砼面层和土方边坡相结合的边坡加固型支护施工方法。

其构造为设置在坡体中的加筋杆件与其周围土体牢固粘结形成的复合体，以及面层所构成的类似重力挡土墙的支护结构。

施工方法土钉墙施工中采取一快一慢法。

施工中根据实际情况可以调整土钉参数（长度密度）特别是遇到管线时，必须采用洛阳铲人工成孔，调整孔位，避开管线，同时保证基坑安全。

1）一快：在开挖后8小时内必须把土钉安放完毕，在环境恶劣的情况下2小时内要完成土钉安放。

2）一慢：前层土钉完成注浆48小时以上，面层砼喷射完毕24小时以上方可进行下一层边坡面的开挖。

常见类型1、钻孔注浆型先用钻机等机械设备在土体中钻孔，成孔后置入杆体（一般采用HRB335带肋钢筋制作），然后沿全长注水泥浆。

钻孔注浆钉几乎适用于各种土层，抗拔力较高，质量较可靠，造价较低，是最常用的土钉类型。

2、直接打入型体中直接打入钢管、角钢等型钢、钢筋、毛竹、圆木等，不再注浆。

由于打入式土钉直径小，与土体间的粘结摩阻强度低，承载力低，钉长又受限制，所以布置较密，可用人力或振动冲击钻、液压锤等机具打入。

直接打入土钉的优点是不需预先钻孔，对原位土的扰动较小，施工速度快，但在坚硬粘性土中很难打入，不适用于服务年限大于2年的永久支护工程，杆体采用金属材料时造价稍高，国内应用很少。

3、打入注浆型在钢管中部及尾部设置注浆孔成为钢花管，直接打入土中后压灌水泥浆形成土钉。

钢花管注浆土钉具有直接打入钉的优点且抗拔力较高，特别适合于成孔困难的淤泥、淤泥质土等软弱土层、各种填土及砂土，应用较为广泛，缺点是造价比钻孔注浆土钉略高，防腐性能较差不适用于永久性工程。

施工工艺放线——开挖——修坡——安放锚杆——注浆——编网喷砼——开挖下一层1、周边放样根据土钉墙实际施工位置，进行放样复核，如有偏差应会同各方讨论解决。

拐角处土体极不稳定，所以放线时尽可能取直，挖土时形成一个弧面。

基坑支护设计计算书

基坑支护设计计算书

基坑⽀护设计计算书桩锚设计计算书⼀、计算原理1.1 ⼟压⼒计算⼟压⼒采⽤库仑理论计算1.1.1 主动⼟压⼒系数()2sin sin cos cos++=φδφδφa K1.1.2 被动⼟压⼒系数()2sin sin cos cos+-=φδφδφpK1.1.3 主动⼟压⼒强度a a ajk K ChK e 2-=γ1.1.4 被动⼟压⼒强度p pp j k K ChKe 2+=γ1.2 桩锚设计计算1.2.1单排锚杆嵌固深度按照下式设计计算：02.1)(011≥-++∑∑ai a d T c pj p E h h h T E h γ式中，h p 为合⼒∑E pj 作⽤点⾄桩底的距离，∑E pj 为桩底以上基坑内侧各⼟层⽔平抗⼒标准值的合⼒之和，T c1为锚杆拉⼒，h T1为锚杆⾄基坑底⾯距离，h d 为桩⾝嵌固深度，γ0为基坑侧壁重要性系数，h a 为合⼒∑E ai 作⽤点⾄桩底的距离，∑E ai 为桩底以上基坑外侧各⼟层⽔平荷载标准值的合⼒之和。

1.2.2 多排锚杆采⽤分段等值梁法设计计算，对每⼀段开挖，将该段状上的上部⽀点和插⼊段弯矩零点之间的桩作为简⽀梁进⾏计算，上⼀段梁中计算出的⽀点反⼒假定不变，作为外⼒来计算下⼀段梁中的⽀点反⼒，该设计⽅法考虑了实际施⼯情况。

1.3 配筋计算公式为：钢筋笼配筋采⽤圆形截⾯常规配筋，并根据桩体实际受⼒情况，适当减少受压⾯的配筋数。

sy cm cm s y A f A f A f A f 32/2sin 25.1++=ππαα()tsy cm s r f Arf KSM A παπαπππαsin sinsin 323+-=α225.1-=t式中，K 为配筋安全系数，S 为桩距，M 为最⼤弯矩，r 为桩半径，f cm 和fy 分别为混凝⼟和钢筋的抗弯强度，As 为配筋⾯积，A 为桩截⾯⾯积，α对应于受压区混凝⼟截⾯⾯积的圆⼼⾓与2π的⽐值，⽤叠代法计算As 。

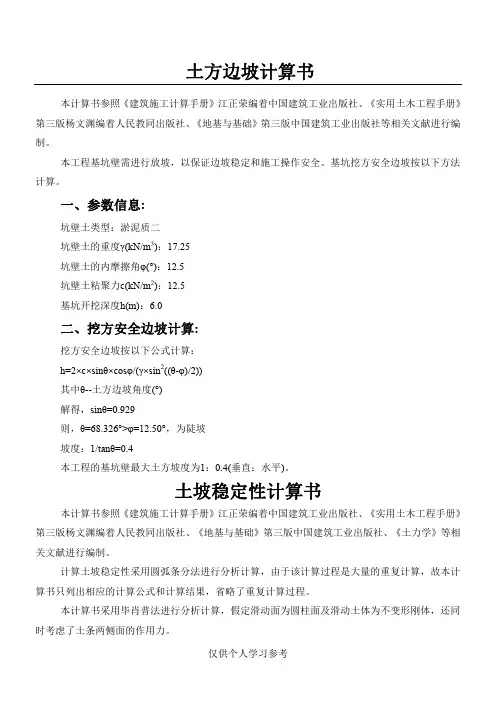

土方边坡计算计算书
