---------------------------------------------------------------------- 验算项目: 超级土钉 1
---------------------------------------------------------------------- [ 验算简图 ]
---------------------------------------------------------------------- [ 验算条件 ]
---------------------------------------------------------------------- [ 基本参数 ]
所依据的规程或方法：《建筑基坑支护技术规程》JGJ 120-99
基坑深度： 6.650(m)
基坑内地下水深度： 20.000(m)
基坑外地下水深度： 20.000(m)
基坑侧壁重要性系数： 1.000
土钉荷载分项系数： 1.250
土钉抗拉抗力分项系数： 1.300
整体滑动分项系数： 1.300
[ 坡线参数 ]
坡线段数 1
序号水平投影(m) 竖向投影(m) 倾角(°)
1 5.320 6.650 51.3
[ 土层参数 ]
土层层数 3
序号土类型土层厚容重饱和容重粘聚力内摩擦角钉土摩阻力锚杆土摩阻力水土泊松比变形模量
(m) (kN/m^3) (kN/m^3) (kPa) (度) (kPa) (kPa)
1 粘性土 5.430 19.8 19.8 20.0 15.0 40.0 40.0 合算0.250 7.000
2 细砂 1.000 19.5 19.5 0.0 28.0 20.0 20.0 合算0.250 7.000
3 卵石 10.600 22.0 22.0 0.0 40.0 120.0 120.0 合算0.250 7.000
[ 超载参数 ]
超载数 2
序号超载类型超载值(kN/m) 作用深度(m) 作用宽度(m) 距坑边线距离(m) 形式长度(m)
1 满布均布 5.000
2 局部均布 30.000 0.000 6.000 2.800 条形
[ 土钉参数 ]
土钉道数 4
序号水平间距(m) 垂直间距(m) 入射角度(度) 钻孔直径(mm) 长度(m) 配筋
1 1.500 1.500 12.0 120 9.000 1E18
2 1.500 1.500 12.0 120 9.000 1E18
3 1.500 1.500 12.0 120 7.500 1E18
4 1.500 1.500 12.0 120 6.000 1E18
[ 花管参数 ]
基坑内侧花管排数 0
基坑内侧花管排数 0
[ 锚杆参数 ]
锚杆道数 0
[ 坑内土加固参数 ]
厚度(m) 宽度(m) 重度(kN/m~3) 饱和重度(kN/m~3) 粘聚力(kPa) 内摩擦角(度)
2.000
3.000 18.000 18.000 20.000 35.0
[ 内部稳定验算条件 ]
考虑地下水作用的计算方法：总应力法
土钉拉力在滑面上产生的阻力的折减系数： 0.500
*******************************************************************
[ 验算结果 ]
*******************************************************************
[ 局部抗拉验算结果 ]
工况开挖深度破裂角土钉号土钉长度受拉荷载标准值抗拔承载力设计值抗拉承载力设计
值满足系数
(m) (度) (m) Tjk(kN) Tuj(kN) Tuj(kN) 抗拔抗拉
1 1.200 33.
2 0
2 2.200 33.2 0
3 3.200 33.2 1 9.000 2.
4 93.3 91.6 30.557 30.005
4 4.200 33.2 1 9.000 0.0 86.8 91.6 999.000 999.000
2 9.000 6.8 96.6 91.6 11.326 10.745
5 5.200 33.2 1 9.000 0.0 80.2 91.
6 999.000 999.000
2 9.000 6.8 90.0 91.6 10.560 10.745
6 6.200 34.0 1 9.000 0.0 75.4 91.6 999.000 999.000
2 9.000 6.5 84.7 91.6 10.494 11.354
3 7.500 21.9 59.0 91.6 2.155 3.348
7 6.650 34.6 1 9.000 0.0 74.0 91.6 999.000 999.000
2 9.000 6.2 82.8 91.6 10.706 11.839
3 7.500 21.0 56.7 91.6 2.163 3.491
4 6.000 32.3 146.9 91.6 3.637 2.268
[ 内部稳定验算结果 ]
工况号安全系数圆心坐标x(m) 圆心坐标y(m) 半径(m)
1 4.10
2 4.502 7.480 2.035
2 2.738 3.655 7.466 3.018
3 2.637 2.966 8.635 5.189
4 2.123 2.327 9.772 7.331
5 1.594 1.550 11.164 9.722
6 1.353 -0.423 12.87
7 12.451
7 10.186 0.157 1.260 1.041
8 10.186 0.157 1.260 1.041
[ 外部稳定计算参数 ]
所依据的规程：《建筑地基基础设计规范》(GB50007-2002) 土钉墙计算宽度: 10.000(m)
墙后地面的倾角: 0.0(度)
墙背倾角: 90.0(度)
土与墙背的摩擦角: 10.0(度)
土与墙底的摩擦系数: 0.300
墙趾距坡脚的距离: 0.000(m)
墙底地基承载力: 400.0(kPa) 抗水平滑动安全系数： 1.300
抗倾覆安全系数： 1.600
[ 外部稳定计算结果 ]
重力: 968.4(kN)
重心坐标: ( 6.166, 2.916）
超载: 79.8(kN)
超载作用点x坐标: 8.649(m)
土压力: 83.4(kPa)
土压力作用点y坐标: 2.261(m)
基底平均压力设计值 106.3(kPa) < 400.0
基底边缘最大压力设计值 184.7(kPa) < 1.2*400.0 抗滑安全系数: 3.880 > 1.300
抗倾覆安全系数: 36.636 > 1.600 [ 喷射混凝土面层计算 ]
[ 计算参数 ]
厚度： 80(mm)
混凝土强度等级: C20
配筋计算as: 15(mm)
水平配筋: d6@200
竖向配筋: d6@200
荷载分项系数: 1.200
[ 计算结果 ]
编号深度范围荷载值(kPa) 轴向 M(kN.m) As(mm^2) 实配As(mm^2) 1 0.00~ 1.50 0.0 x 0.000 160.0(构造) 141.4
y 0.000 160.0(构造) 141.4
2 1.50~ 3.00 1.8 x 0.148 160.0(构造) 141.4
y 0.148 160.0(构造) 141.4
3 3.00~ 4.50 19.2 x 1.587 160.0(构造) 141.4
y 1.587 160.0(构造) 141.4
4 4.50~ 6.00 41.9 x 3.466 186.1 141.4
y 3.466 186.1 141.4
5 6.00~ 6.65 48.5 x 0.000 160.0(构造) 141.4
y 2.562 160.0(构造) 141.4。

合集下载

基坑支护结构——土钉支护

基坑支护结构——土钉支护


• 设计步骤： （1）初拟土钉墙参数 （2）土钉墙内部稳定性分析 （3）土钉墙整体稳定性分析 （4）构造及排水系统设计 （5）现场检测和质量控制设计
1.3《铁路路基支挡结构设计规范》方 法 1. 潜在破裂面的确定
hi≤1/2H时 l=(0.3~0.35)H hi>1/2H时 l=(0.3~0.35)(H- hi) l--潜在破裂面距墙面的距离 H--土钉墙墙高 hi--墙顶距第i层土钉的高度
2. 土压力计算
hi≤1/3H Ϭi=2λaγhicos（—α） hi>1/3H时 Ϭi=2/3λaγHcos（— α） Ϭi--水平土压应力 α--墙背与竖直面间夹角 γ--边坡岩土体容重 --墙背摩擦角 λa--库仑主动土压力系数
3.土钉拉力计算 式中：
Ei
iSxS y cos
Fi 2 d g lei g
式中：ɤ--钉材与砂浆间的粘结力按砂浆标准抗压强度fck地10%取值 db--土钉抗拔力Fi取Fi1和Fi2中的小值验算 土钉抗拔力Fi取FI1和FI2最小值
（3）土钉抗拔稳定性验算按下式计算
Fi K2 Ei
K2--土钉抗拔安全系数取1.5~1.8永久工程取大值 5. 土钉墙整体稳定性检算 (1) 内部整体稳定检算 采用简单条分法
φi--岩土的内摩擦角 Wi--分条（块）重量性 βi--土钉轴线与破裂面的夹角 Sx--土钉水平间距
（2）土钉墙外部稳定性验算 将土钉及其加固体视为重力式挡土墙，按重力式挡土墙的稳定性验算方 法，进行抗倾覆，抗滑稳定性及基底承载力验算。 （3）圆弧稳定性验算 对于土质边坡，碎石土状软岩表坡，还应进行圆弧稳定性验算。

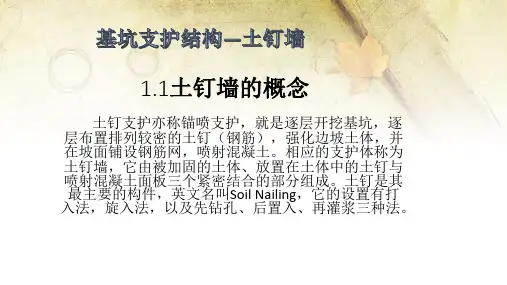

1.1土钉墙的概念
