梅兰日兰 120kVA UPS开关机

UPS电源操作规程
UPS操作规程
UPS供电系统简图
一、UPS开机
1.UPS市电开关、检修旁路开关、输出开关均处于断开状态；
2.合上UPS市电开关（此时UPS旁路黄灯亮）；
3.合上输出开关；
4.在UPS上启动开关键，UPS显示逆变状态，开机完成。

二、UPS关机
1.启动UPS开关键使UPS处于旁路状态；
2.断开输出开关；
3.断开UPS市电开关，关机完成。

三、放电过程
1.UPS必须处于逆变状态；
2.断开市电开关，此时UPS开始放电并伴有报警声；
3.合上市电开关，UPS恢复逆变，UPS逆变完成。

四、UPS在线检修切换检修旁路供电
1.UPS逆变状态下按UPS开关键使UPS处于旁路状态，此时检修旁路开关应处于断开状态；
2.测量旁路开关进线、出线端电压之差，电压差范围应在0-3V左右；
3.合上检修旁路开关；
4.断开市电开关和输出开关（不分先后顺序）。

五、UPS投运断开检修旁路操作
1.合上输出开关；
2.合上输入开关；
3.断开检修旁路开关，并锁死检修旁路开关；
4.按UPS上开关键启动，UPS进入逆变状态。

六、UPS放电保养
UPS应每月放电1次（市电关闭），每季度对电池组进行深度放电保养。

注意：在UPS正常运行状态下禁止合上检修旁路开关！。

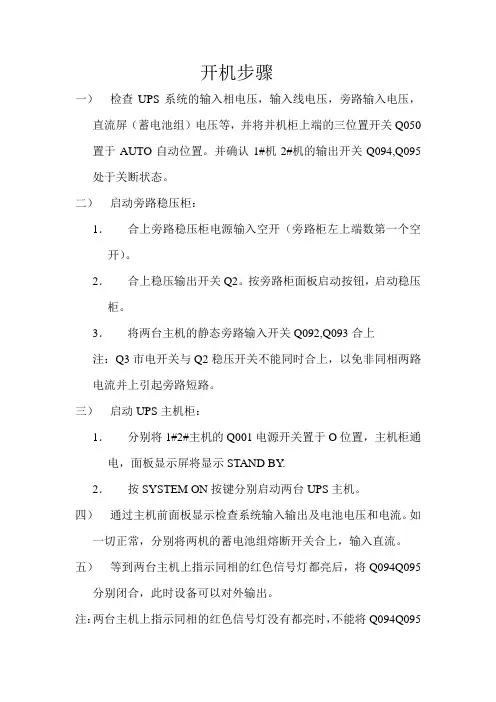

开机步骤一）检查UPS系统的输入相电压，输入线电压，旁路输入电压，直流屏（蓄电池组）电压等，并将并机柜上端的三位置开关Q050置于AUTO自动位置。

并确认1#机2#机的输出开关Q094,Q095处于关断状态。

二）启动旁路稳压柜：1．合上旁路稳压柜电源输入空开（旁路柜左上端数第一个空开）。

2．合上稳压输出开关Q2。

按旁路柜面板启动按钮，启动稳压柜。

3．将两台主机的静态旁路输入开关Q092,Q093合上注：Q3市电开关与Q2稳压开关不能同时合上，以免非同相两路电流并上引起旁路短路。

三）启动UPS主机柜：1．分别将1#2#主机的Q001电源开关置于O位置，主机柜通电，面板显示屏将显示STAND BY.2．按SYSTEM ON按键分别启动两台UPS主机。

四）通过主机前面板显示检查系统输入输出及电池电压和电流。

如一切正常，分别将两机的蓄电池组熔断开关合上，输入直流。

五）等到两台主机上指示同相的红色信号灯都亮后，将Q094Q095分别闭合，此时设备可以对外输出。

注：两台主机上指示同相的红色信号灯没有都亮时，不能将Q094Q095都闭合，以免引起短路，严重的会爆机。

关机步骤将开机步骤逆操作即可，（主机关机需同时按SYSTEM ON和OFF 键）注：开机是必须先开主机或旁路柜，最后才能将直流送上。

关机时先将直流切断，再关闭主机和旁路柜。

静态旁路切换主机运行中，按主机面板#键，进入堆栈，按↑或↓键，到BYPASSOPERATION项，按1键可切到静态旁路运行；按0键可切回主回路市电运行。

注：不要从静态旁路切回直流屏，否则会影响设备使用寿命。

*手动旁路切换1．主回路----静态旁路----手动旁路主机运行中，按主机面板#键，进入堆栈，按↑或↓键，到BYPASSOPERATION项，按1键切到静态旁路运行，此时，将三位置开关Q050转到BYPASS位置，设备切至手动旁路。

此时，可以关闭主机检修。

2．手动旁路----静态旁路----主回路重新启动主机，将Q050转到TEST位置，按主机面板#键，进入堆栈，按↑或↓键，到BYPASSOPERATION项，按1键将主机切到静态旁路运行，等面板上显示同步监测的红灯亮后，再将Q050转到AUTO 位置，设备切回主回路。

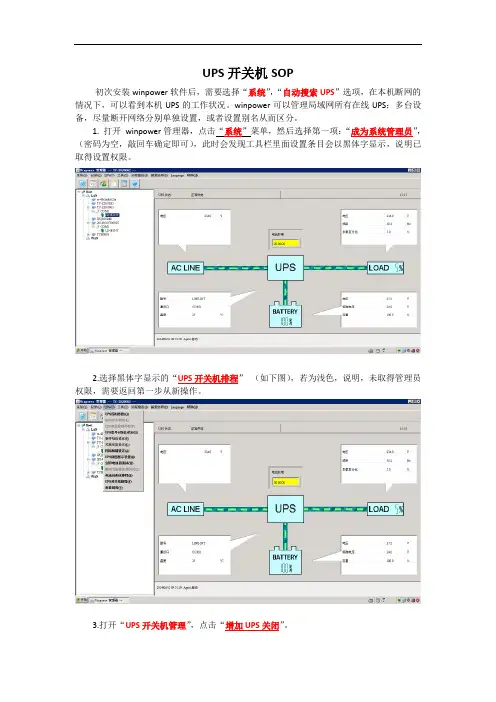

UPS开关机SOP
初次安装winpower软件后，需要选择“系统”，“自动搜索UPS”选项，在本机断网的情况下，可以看到本机UPS的工作状况。

winpower可以管理局域网所有在线UPS；多台设备，尽量断开网络分别单独设置，或者设置别名从而区分。

1. 打开winpower管理器，点击“系统”菜单，然后选择第一项：“成为系统管理员”，（密码为空，敲回车确定即可），此时会发现工具栏里面设置条目会以黑体字显示，说明已取得设置权限。

2.选择黑体字显示的“UPS开关机排程”（如下图），若为浅色，说明，未取得管理员权限，需要返回第一步从新操作。

3.打开“UPS开关机管理”，点击“增加UPS关闭”。

4.选择“每周”，“一次关闭于”：选择周一依次到周五，时间根据景区下班时间确定；“一次启动于”：选择周一依次到周五，时间根据景区上班时间确定；“选择要关闭的UPS”,在复选框打钩，点击确定。

重复添加周一至周日排程即可。

最后，点击工具栏下面：第二个“排程”按钮，查看已添加的排程，至此，操作结束。

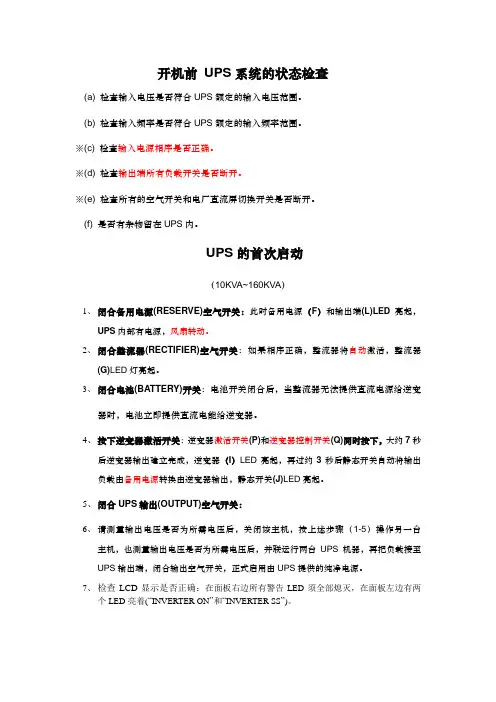

开机前UPS系统的状态检查(a) 检查输入电压是否符合UPS额定的输入电压范围。

(b) 检查输入频率是否符合UPS额定的输入频率范围。

※(c) 检查输入电源相序是否正确。

※(d) 检查输出端所有负载开关是否断开。

※(e) 检查所有的空气开关和电厂直流屏切换开关是否断开。

(f) 是否有杂物留在UPS内。

UPS的首次启动（10KVA~160KVA）1、闭合备用电源(RESERVE)空气开关：此时备用电源（F）和输出端(L)LED亮起，UPS内部有电源，风扇转动。

2、闭合整流器(RECTIFIER)空气开关：如果相序正确，整流器将自动激活，整流器(G)LED灯亮起。

3、闭合电池(BATTERY)开关：电池开关闭合后，当整流器无法提供直流电源给逆变器时，电池立即提供直流电能给逆变器。

4、按下逆变器激活开关：逆变器激活开关(P)和逆变器控制开关(Q)同时按下，大约7秒后逆变器输出建立完成，逆变器（I）LED亮起，再过约3秒后静态开关自动将输出负载由备用电源转换由逆变器输出，静态开关(J)LED亮起。

5、闭合UPS输出(OUTPUT)空气开关：6、请测量输出电压是否为所需电压后，关闭该主机，按上述步骤（1-5）操作另一台主机，也测量输出电压是否为所需电压后，并联运行两台UPS机器，再把负载接至UPS输出端，闭合输出空气开关，正式启用由UPS提供的纯净电源。

7、检查LCD显示是否正确：在面板右边所有警告LED须全部熄灭，在面板左边有两个LED亮着(“INVERTER ON”和“INVERTER SS”)。

整机关机操作程序当系统正常运转中，需整机系统关毕，可按以下操作程序操作。

切断UPS输出(OUTPUT)空气开关：要切断输出空气开关之前，必须先确定输出负载不使用, 否则一旦切断输出空气开关，输出端将不会有电力输出而造成设备的损失，切断输出空气开关，输出端（或负载）已经没有电力。

关闭逆变器开关：要切断逆变器，必须同时按下逆变器切断开关(R)和逆变器控制开关(Q)，此时静态开关自动将输出负载由逆变器转为由备用电源供应，而不会造成输出电压有中断情形发生。
