轻触自锁开关电路

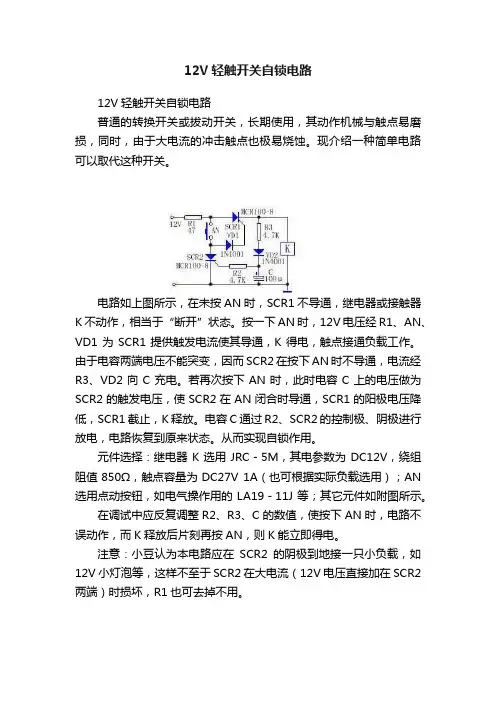

12V轻触开关自锁电路
12V轻触开关自锁电路
普通的转换开关或拔动开关，长期使用，其动作机械与触点易磨损，同时，由于大电流的冲击触点也极易烧蚀。

现介绍一种简单电路可以取代这种开关。

电路如上图所示，在未按AN时，SCR1不导通，继电器或接触器K不动作，相当于“断开”状态。

按一下AN时，12V电压经R1、AN、VD1为SCR1提供触发电流使其导通，K得电，触点接通负载工作。

由于电容两端电压不能突变，因而SCR2在按下AN时不导通，电流经R3、VD2向C充电。

若再次按下AN时，此时电容C上的电压做为SCR2的触发电压，使SCR2在AN闭合时导通，SCR1的阳极电压降低，SCR1截止，K释放。

电容C通过R2、SCR2的控制极、阴极进行放电，电路恢复到原来状态。

从而实现自锁作用。

元件选择：继电器K选用JRC－5M，其电参数为DC12V，绕组阻值850Ω，触点容量为DC27V 1A（也可根据实际负载选用）；AN 选用点动按钮，如电气操作用的LA19－11J等；其它元件如附图所示。

在调试中应反复调整R2、R3、C的数值，使按下AN时，电路不误动作，而K释放后片刻再按AN，则K能立即得电。

注意：小豆认为本电路应在SCR2的阴极到地接一只小负载，如12V小灯泡等，这样不至于SCR2在大电流（12V电压直接加在SCR2两端）时损坏，R1也可去掉不用。

专利名称：一种轻触开关的自锁电路专利类型：实用新型专利
发明人：胡沃康
申请号：CN201621300807.8
申请日：20161130
公开号：CN206211961U
公开日：
20170531
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种轻触开关的自锁电路，包括由第一三极管控制开启或关闭的主电回路、通过第三三极管基极接收轻触开关触发信号的切换回路、根据切换回路反馈的电信号而改变第二三极管导通状态的使能回路；所述的第二三极管通过导通与关断切换第一三极管的基极电平，使第一三极管转换导通或关断状态。

优点在于，当触发开关按下后对切换回路发出后触发信号，第三三极管由关断状态转为导通状态从而改变第二三极管的基极电平。

第二三极管由关断状态变为导通状态使第一三极管基极电平由低转高，第一三极管导通后被控器件就可以持续地处于工作状态。

实现了对被控器件的自锁功能，对于轻薄电子产品提供了轻触开关的设计空间。

申请人：广东金莱特电器股份有限公司
地址：529000 广东省江门市蓬江区棠下镇金桐路21号
国籍：CN
代理机构：东莞市中正知识产权事务所(普通合伙)
代理人：叶永清
更多信息请下载全文后查看。

轻触开关电路轻触开关电路技术在现代电子设备中得到广泛应用。

它是一种通过轻触按钮来控制电子设备开关状态的电路技术。

相比传统的机械按键，轻触开关电路具有更加灵敏、坚固、美观等优点。

本文将介绍轻触开关电路的原理、应用领域和设计注意事项。

一、轻触开关电路原理轻触开关电路是由一个或多个触摸感应元件、电路板和控制器组成的。

触摸感应元件可以是金属触摸感应电容、电阻式触摸开关或其他类型的触摸感应元件。

当用户轻触这些感应元件时，感应元件会产生相应的电信号。

接着，电路板上的控制器会解析这些信号，并控制相关的开关电路进行开关状态改变。

轻触开关电路的核心元件是触摸感应元件。

电容式触摸开关利用了物体和人体的电容耦合效应，当物体或人体靠近触摸感应元件时，感应元件和物体或人体之间会形成一个电容耦合，进而改变电路的状态。

而电阻式触摸开关则利用了物体或人体对电阻的影响，当触摸感应元件受到外力作用时，电路中的电阻值会发生变化。

二、轻触开关电路的应用领域轻触开关电路广泛应用于各种电子设备中，包括智能手机、平板电脑、数码相机、音响设备等。

其主要应用领域如下：1. 移动通信设备：轻触开关电路在手机等移动通信设备中应用广泛。

手机上的主要按键（如开关键、音量键等）采用了轻触开关电路，使得用户可以通过轻触按钮来实现各种操作。

2. 家用电器：轻触开关电路在家用电器中的应用也越来越普遍。

例如，一些电饭煲、电磁炉等家用电器上的触摸面板采用了轻触开关电路，提高了产品的易用性和美观性。

3. 汽车电子：随着汽车电子化程度的增加，轻触开关电路在汽车中的应用也越来越多。

汽车中的一些功能按键、仪表和娱乐系统等都采用了轻触开关电路，使得驾驶员可以更方便地控制汽车的各种功能。

4. 医疗设备：在医疗设备中，轻触开关电路也发挥了重要的作用。

例如，手术台上的一些按钮和控制面板采用了轻触开关电路，使得医生可以通过轻触按钮来操控设备，提高手术过程中的操作效率和便捷性。

三、轻触开关电路的设计注意事项在设计轻触开关电路时，需要注意以下几点：1. 材料选择：触摸感应元件的材料应具备良好的导电性、耐腐蚀性和机械稳定性。

轻触开关电路轻触开关电路相信很多人都不知道是什么，其实轻触开关是一种电子装置，使我们能够通过简单的触摸感应器控制电路，是一个简单又神奇的开关。

为了使大家能够更加了解什么是轻触开关电路，今天小编就为大家讲解一下轻触开关电路。

一、轻触开关电路是什么轻触开关，又名为按键开关，是电路中的一种开关元器件。

轻触开关在所需外力作用下闭合导通，处于导通状态，无外力作用时处于截止状态，具有规格多样化、精确度高、接触电阻小等优点，被广泛应用于家用电器、数码产品、通讯产品、电脑产品、影音产品等电子设备中。

二、轻触开关电路作用原理轻触开关是一种自身带线路的按键，通常最上层是由PET或PC等材料组成的，下层是可导电的线路，中间一层是模拟开关形式并起隔离作用的由PET材料作成的双面胶，最下层部份通常是PET材料上触点及连接线路。

轻触按键开关是利用按钮推动传动机构，使动触点与静触点按通或断开并实现电路换接的开关。

在电气自动控制电路中，用于手动发出控制信号以控制接触器、继电器、电磁起动器等。

用手指按表层的按键部位时，其按键触点与下层部位的触点相对应部位接触而形成电流连接。

关于轻触开关寿命质量问题因为不同类型的轻触开关的寿命是完全不一样的，如防水性和超薄型的轻触开关使用寿命就会久一些了，这种开关使用的就是塑胶料的，它的保质期在十年左右。

在使用开关时要杜绝它的氧化，尽量不让它和空气接触，这样才能够延长使用的寿命。

也可以在开关的底部进行焊接隔绝空气，这样能够起到非常好的效果，对延长保质期的作用也是很好的。

三、轻触开关使用注意事项1、使用开关时，要注意不能用力过猛，以免造成损坏。

2、安装轻触开关时，一定要慎重，在焊接时发现有松动现象，一定要及时加固，以免脱落。

3、尽量不要破坏性的使用。

4、使用时，尽量按压开关中心位置，以免造成部件损坏。

5、避免湿手去触碰开关。

6、关于不是密闭性的型号，要避免杂物进入到开关的内部，因为杂物进到开关内部，容易造成短路。

手把手教你点动自锁互锁接线为了方便大家更清楚的了解点动自锁和互锁的接线，我接了个线路图，里面包含了点动，自锁，互锁。

我们先看一下材料。

2个启动按钮一个停止按钮2个接触器为了方便大家看清楚接线，我把其中的一个启动按钮的上帽去掉了，可以直接看到端子的接线，两个启动按钮的接线是一样的。

三个按钮都是复位按钮，两个接触器上必须一组常闭NC辅助触点。

线圈的电压是220伏我们先接互锁部分，先看接触器上端的接线。

接触器常闭点NC接A2交叉连接A1接零线两个接触器的A1是连到一起的，接电源的零线。

这是接触器下端 NC出线接启动按钮两个接触器各接一个启动按钮，启动都是连接按钮开关的绿色一端，也就是常开触点。

火线连接停止按钮的红色一端常闭触点停止按钮的出线，并联两个启动按钮我们先通电测试一下，现在的接线就是两个接触器的互锁，但是两个接触器都是点动效果。

点动吸合，交叉控制交叉控制如果把两个启动按钮同时按下，只有一个工作为什么两个接触器必须要互锁的，因为两个接触器的线圈都是连接的对方的常闭点，所以一个接触器工作，常闭点会断开，另一个接触器即使按下启动按钮，也是无法吸合的，非常安全。

我们把第一个接触器的一组常开点连A2最好辅助触点有一组常开NO，我这个没有，所以我借助的主触点，三组主触点都是常开触点。

最后加一个自锁线点一下绿色启动，第一个接触器就成了自锁总结一下，现在第一个接触器是自锁，第二个接触器是点动，两个接触器又是互锁，启动更加安全。

朋友们看懂了吗？两个接触器互锁经常用到控制电机正反转的接线，应用非常广泛，只要我们按照上图，把第二个接触器的自锁线也加上，就变成了完整的控制电机正反转的控制部分的接线。

如果去掉第二个接触器，就是单独的自锁。

去掉第一个接触器就是电动。

自锁开关原理图
自锁开关原理图如下所示：
[图]
在图中，我们可以看到一个自锁开关的基本组成部分。

它包括一个触摸按钮、一个开关、一个锁定装置和一个电源。

这里不涉及具体的电路连接方式，而是聚焦于自锁开关的工作原理。

当按下触摸按钮时，按钮会传递电信号给开关，使其闭合。

开关闭合后，电源的电流开始流动，通过线路传递到需要控制的设备。

同时，触摸按钮上方的锁定装置被解除锁定，使得按钮可以自由弹起。

当再次按下按钮时，按钮会再次传递电信号给开关，使其断开。

开关断开后，电源的电流被切断，设备停止工作。

同时，锁定装置被重新锁定，使得按钮无法弹起。

这样就形成了一个自锁机制，只有再次按下按钮才能解除锁定。

需要注意的是，自锁开关还可以设置成加密状态，需要输入密码或使用特定的解锁工具才能解除锁定。

这样可以增加开关的安全性和保密性。

触摸电子开关电路原理图三极管延时开关电路原理图前面介绍了几种光控（开关电路），都用到了继电器，现在再介绍两种开关电路，分别是是触摸（电子）开关电路和三极管延时开关电路，也用到了继电器，小伙伴们可以进行对比学习一下。

触摸电子开关电路这个电路主要是由触发（控制器）电路和控制执行电路两部分组成。

V1、V2、V3、V4和R1、R2、R3、R4等组成触摸控制电路。

触摸电子开关电路原理简介当用手触及电极“1”时，人体的感应（信号）经过V3放大后，使V1导通，V1集电极为低电平，V4的基极也为低电平，故V4截止，其集电极为高电平，V5的基极也为高电平，故V5导通，继电器K吸合，常开触点闭合，同时并接在继电器K线圈两端上的（LED）1也被点亮，指示开关处于吸合状态。

当用手触及电极“2”时，人体的感应信号经过V2放大，使V4导通，V4集电极为低电平，故V5的基极也为低电平，V5将处于截止状态，继电器K线圈将失电，常开触点将处于断开状态，LED1也将熄灭，指示开关处于断开状态。

实验提示触摸开关的动作主要是依靠人体的感应电，而环境的湿度对人体的感应电量存在一定的影响。

如果环境湿度过高，则人体感应的电量会有所下降，电路可能会不发生动作，或者动作不灵敏、不可靠。

此时可以通过增加放大电路的放大倍数来解决。

触极开关“1”和“2”，可用剥去塑料绝缘皮的导线作用。

三极管延时开关电路这里介绍一个用三只三极管组成的延时开关电路，其延时时间可在几秒钟至100多分钟，可以作为家用电器的延时装置，电路结构简单、可靠，可以满足一般家庭使用。

三极管延时开关电路原理介绍三极管V1、V2组成复合电路，与（电容）C1、R1、RP1等共同组成延时电路。

（电源）未接通时，电容C1未充电；当电源未接通后，由于电容C1两端电压不能突变，近似于短路，故V1基极为高电平，V1、V2导通，集电极为低电平，该低电平经R3后，送到V3的基极，由于V3是PNP型三极管，所以V3导通，继电器K吸合，电源正极经过继电器K已经闭合的常开触点，点亮LED1，表明开关现在处于接通状态。

新闻　言论　消费轻触自锁电子开关ＫＷ９１３５Ｐ及应用山东　瞿贵荣 ＫＷ９１３５Ｐ是采用　ＣＭＯＳ工艺制作的轻触式自锁电子开关集成电路。

特点是：工作电压范围宽、微功耗、输入阻抗高、输出阻抗低，可选择单６路或双３路自锁。

用它替代波段开关、琴键开关及各种机械开关，可广泛用于各种仪器仪表、家用电器、计算机、音像设备及密码电子锁等。

ＫＷ９１３５Ｐ由自锁控制电路、Ｒ－Ｓ触发器、Ｎ沟道ＭＯＳ驱动管等分两组组合而成，内部结构如图１所示。

它采用１６脚双列直插式封装。

ＫＷ９１５３５Ｐ与国外同类产品ＴＣ９１３５Ｐ的功能及引脚排列等完全兼容，可直接互换使用。

第⑩～⒂脚是６个电子开关的输入端，②～⑦脚为对应输出端。

静态时⑩～⒂脚被内部电阻上拉为１，②～⑦脚输出亦为１。

当为某端加低电平或负脉冲时，即Ｉｉ＝０，内部Ｒ－Ｓ触发器控制输出驱动管导通，对应输出端Ｏｉ＝０，并由自锁电路控制保持为０，直至有其他控制端输入０时，此输出端才跳变为１。

内部ＭＯＳ管导通后的输出阻抗甚低，其驱动（吸收）电流典型值为２０ｍＡ，最大达３０ｍＡ，可直接驱动ＬＥＤ、可控硅、光耦合器、固态继电器及小功率电磁继电器等。

⑧脚为自锁方式选择端，此脚为１时为６路自锁；此脚为０时为双３路自锁方式，此时两组自锁互不干扰。

⑨脚为输出指示端，平时被内部电阻下拉为０，其内部有一或门，无论选择６路或双３路自锁，只要有任何一个控制端输入为０，则此端便输出一个Ｙ正脉冲，可作为控制输入有效标志。

ＫＷ９１３５的应用是很灵活的，图２是一种密码锁电路。

每次键入的号码（１～６）由一位数码管显示，改变跳线可方便地更改密码，只有正确地连续输入６位密码才能开锁，若输入的密码达到８个仍不正确，则会发出报警。

电路由以下几个单元构成： １．输入电路　ＫＷ９１３５Ｐ设置成６路自锁，Ｓ１～Ｓ６为输入端，输出信号经ＣＤ４０１０６整形和反相后，分别送号码识别及号码显示电路。

２．密码识别电路　ＩＣ３～ＩＣ５为双上升沿Ｄ触发器ＣＤ４０１３，共６个触发器用来识别６位密码。

轻触自锁开关电路一般轻触自锁开关是由机械按键和弹簧构成互锁而完成自锁功能的。

机械按键与弹簧都会因时间长而失去自锁性，往往容易损坏。

根据机械式轻触自锁开关的特性，笔者设计了这款电子式轻触自锁开关，有十个键可单一形成互锁。

这种电子自锁开关，不仅可以替换产品中的机械式轻触自锁开关，也可在新产品设计中应用。

笔者用它更换了老式彩电的调谐按键，也用它设计了单片机电路中的键盘电路。

一、电路原理电子式轻触自锁..轻触自锁开关电路一般轻触自锁开关是由机械按键和弹簧构成互锁而完成自锁功能的。

机械按键与弹簧都会因时间长而失去自锁性，往往容易损坏。

根据机械式轻触自锁开关的特性，笔者设计了这款电子式轻触自锁开关，有十个键可单一形成互锁。

这种电子自锁开关，不仅可以替换产品中的机械式轻触自锁开关，也可在新产品设计中应用。

笔者用它更换了老式彩电的调谐按键，也用它设计了单片机电路中的键盘电路。

一、电路原理电子式轻触自锁开关电路如附图所示。

当电源接通后，ＩＣ２４０１７的Ｑ０端输出高电平（电路接通电源Ｑ０端复位到高电平状态）其余Ｑ１～Ｑ９输出为低电平。

在未按下Ｋ１～Ｋ９任一键前，由于Ｑ０输出高电平，Ｔ１基极加有高电位而使其Ｔ１导通，ＩＣ１５５５时基电路臆脚为低电位，ＩＣ１不工作。

同时由于Ｑ０的输出经过Ｄ０１、Ｒ１加到ＩＣ２紒紞矠脚，使其ＩＣ２内部封闭，ＩＣ２紒紟矠脚不管有无脉冲，都不会工作。

如需要选择Ｋ４按键控制电路工作，按下Ｋ４时，Ｔ１基极将被拉为低电位，Ｔ１截止，此时ＩＣ１臆脚变为高电平，ＩＣ１工作。

同时ＩＣ２紒紞矠脚为低电平时，ＩＣ２也同时工作。

当ＩＣ２紒紟矠脚接收到ＩＣ１产生的第４个脉冲后，Ｑ４输出一个高电平，此时的高电平使其Ｔ１导通，ＩＣ１停止工作，ＩＣ２紒紞矠脚电位也变为高电平。

因此，Ｋ４所控制的电路工作，即电路所在开关自锁。

其他路数自锁过程完全一样。

二、注意事项在该电路中注意两点：１．当按键按下时，由于同时将所在支路电容上充满的电荷释放，在按键松开后需要一定时间对该电容器充电，所以Ｔ１管截止和ＩＣ２的紒紞矠脚低电平均可保持一定的时间。

自锁按钮开关接图————————————————————————————————作者：————————————————————————————————日期：自锁按钮开关接线图带灯自锁开关与普通自锁开关的不同之处仅仅在于：带灯开关充分利用其按键中的空间安放了一只小型指示灯泡或LED，其一端接零线，另一端一般通过一只降压电阻与开关的常开触点并联，当开关闭合时，设备运转的同时也为指示灯提供了电源。

1、电路送电合上空气开关QF→电源指示灯EL亮。

2、起动过程按起动按钮SB2→KM线圈得电→→KM辅助动合触头闭合→→KM主触头闭合→→电动机M起动并连续运转当松开SB2时，它虽然恢复到断开位置，但由于有KM的辅助动合触头(已经闭合了)与它并联，因此KM线圈仍保持通电。

这种利用接触器本身的动合触头使接触器线圈保持通电的作用称为自锁或自保，该动合触头就叫自锁(或自保)触头。

正是由于自锁触头的作用，所以在松开SB2时，电动机仍能继续运转，而不是点动运转。

3、停止过程→KM自锁触头断开→按下停止按钮SB1→KM线圈失电→→KM主触头断开→→电动机M停转当松开SB1时，其常闭触头虽恢复为闭合位置，但因接触器KM的自锁触头在其线圈失电的瞬间已断开解除了自锁(SB2的常开触头也已断开)，所以接触器KM的线圈不能得电，KM的主触头断开，电动机M就不会再转了。

4、电路停电断开空气开关QF→电源指示灯EL灭实际上带自锁开关与轻触开关是从不同方面来描述开关性能;“自锁”是指开关能通过锁定机构保持某种状态(通或断)，“轻触”是说明操作开关使用的力量大小。

一般来说机械式开关也许可以这样区分：开关从操作方式来说分旋钮式、板动式(包括纽子开关、船形开关)、按钮式;其中旋钮式和板动式开关大都可以在操作后保持(锁定)在接通或断开状态，如日常使用的灯开关、风扇调速开关，这类开关大都不用强调是否带自锁，因为都有明显的“操作方向”;只有按钮式开关，使用时都是按动，大多数按钮开关都用于按下时接通或断开电路，释放后状态即复原，所以有时称为“电铃开关”，按钮式开关为了达到能保持“已被按下”状态，与普通开关一样，才加有自锁装置，利用自锁性能，使其同样可以自己保持接通或断开状态，这就是带自锁的开关，其中，为某种需要，数个开关在工作时只允许其中一个处于连接状态，其余必须断开时，有将数个按钮开关并排组合，并使用“互锁机构”，只允许其中一个开关处于连接锁定状态，当按下另一开关时，该开关被锁定，但同时原锁定的开关被释放(如磁带录音机上的“播放、快进、快退”机械按钮)。

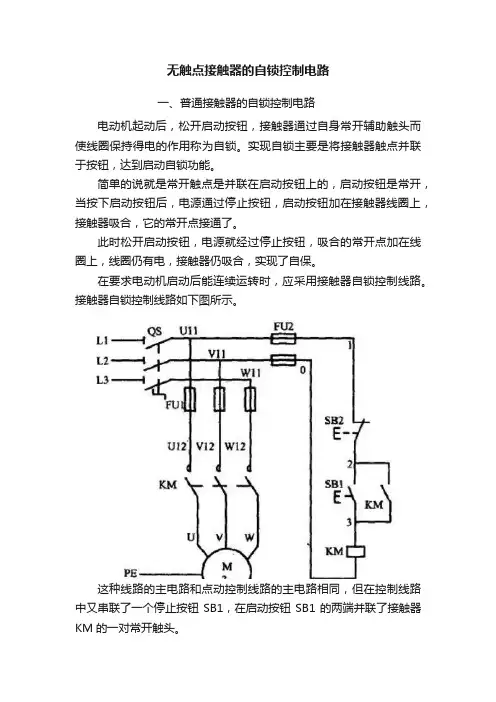

无触点接触器的自锁控制电路
一、普通接触器的自锁控制电路
电动机起动后，松开启动按钮，接触器通过自身常开辅助触头而使线圈保持得电的作用称为自锁。

实现自锁主要是将接触器触点并联于按钮，达到启动自锁功能。

简单的说就是常开触点是并联在启动按钮上的，启动按钮是常开，当按下启动按钮后，电源通过停止按钮，启动按钮加在接触器线圈上，接触器吸合，它的常开点接通了。

此时松开启动按钮，电源就经过停止按钮，吸合的常开点加在线圈上，线圈仍有电，接触器仍吸合，实现了自保。

在要求电动机启动后能连续运转时，应采用接触器自锁控制线路。

接触器自锁控制线路如下图所示。

这种线路的主电路和点动控制线路的主电路相同，但在控制线路中又串联了一个停止按钮SB1，在启动按钮SB1的两端并联了接触器KM的一对常开触头。

接触器自锁控制线路不但能使电动机连续运转，而且还具有欠压和失压（或零压）保护作用。

二、无触点接触器的自锁控制电路
普通接触器是电磁结构，采用电磁线圈缠绕在铁芯上，当线圈两端加电后，产生磁力吸引衔铁产生机械位移，衔铁带动动触点和静触点接触，完成吸合动作。

由于其机械结构较多，触点在吸合和断开时会产生电弧，使得电磁式继电器通断速度受到限制，而且其触头极易烧蚀损坏，尤其是在通断很频繁的情况下。

无触点接触器自锁控制线路如下图所示
用无触点接触器替代原普通交流接触器，散热好，使用寿命稳定且长，而且过载能力强，不易损坏。

由于完全密封，不会受灰尘大的影响，没有了机械触点，使用寿命大大加长。

泉州轻型化轻触开关接线原理泉州轻型化轻触开关一般包含三个接线脚，分别为公共接线脚(COM)，常开接线脚(NO)和常闭接线脚(NC)。

其中，公共接线脚是开关电路的定位点，常开接线脚是在开关闭合时与公共接线脚相连接，而常闭接线脚则是在开关闭合时与公共接线脚断开。

根据实际需求，可以通过连接公共接线脚和常开接线脚或连接公共接线脚和常闭接线脚来控制电路的断开和闭合。

具体接线方法如下：1.控制电路的断开：将公共接线脚与常开接线脚相连接即可。

当开关闭合时，公共接线脚和常开接线脚之间建立了电路通路，电流可以正常流过；而当开关断开时，公共接线脚和常开接线脚之间的电路通路断开，电流无法通过。

2.控制电路的闭合：将公共接线脚与常闭接线脚相连接即可。

当开关闭合时，公共接线脚和常闭接线脚之间的电路通路断开，电流无法通过；而当开关断开时，公共接线脚和常闭接线脚之间建立了电路通路，电流可以正常流过。

COM_______，_______NONC其中，COM表示公共接线脚，NO表示常开接线脚，NC表示常闭接线脚。

在实际接线时，需要根据需要选择是连接COM和NO还是COM和NC来控制电路的断开和闭合。

需要注意的是，在实际使用中，泉州轻型化轻触开关的接线原理还会受到其他因素的影响，如使用的电源电压、负载的功率等。

在选择合适的开关接线方法时，需要综合考虑以上因素，确保开关的正常工作和连接稳定性。

总之，泉州轻型化轻触开关通过简单的接线可以实现对电路的断开和闭合控制，具有使用方便、安装简单的特点。

通过合理的接线可以有效控制电路的通断，满足不同场景的使用需求。

自锁电路图的工作原理自锁电路是一种常见的电子电路，它具有自动保持状态的特性，在实际应用中有着广泛的用途。

自锁电路通常由几个基本元件组成，包括触发器、门电路等，通过它们的相互作用，实现了电路的自锁功能。

下面我们将详细介绍自锁电路的工作原理。

首先，让我们来了解一下自锁电路的基本组成部分。

自锁电路通常由两个或多个触发器组成，这些触发器可以是RS触发器、D触发器、JK触发器等。

此外，还需要使用门电路来实现自锁的功能，常见的门电路有与门、或门、非门等。

这些元件的相互作用构成了自锁电路的基本结构。

自锁电路的工作原理可以简单概括为，当输入信号满足一定条件时，电路将自动保持当前状态，直到满足另一条件才会改变状态。

这种自动保持状态的特性使得自锁电路在实际应用中具有很大的灵活性和便利性。

在自锁电路中，触发器起着至关重要的作用。

触发器是一种能够存储信息的元件，它可以在接收到触发信号时改变输出状态，并且可以一直保持这个状态直到下一次接收触发信号。

通过合理地配置触发器的输入和输出，可以实现各种各样的自锁功能。

除了触发器，门电路也是自锁电路中不可或缺的部分。

门电路可以对输入信号进行逻辑运算，并输出相应的结果。

在自锁电路中，门电路常常用来控制触发器的输入信号，从而实现自锁功能。

不同类型的门电路可以实现不同的逻辑运算，因此可以根据实际需求选择合适的门电路。

自锁电路的工作原理还涉及到触发条件和保持条件的概念。

触发条件是指当输入信号满足一定条件时，电路将改变状态；而保持条件是指电路在改变状态后可以自动保持当前状态。

通过合理地设计触发条件和保持条件，可以实现各种不同的自锁功能，满足不同的应用需求。

总的来说，自锁电路通过触发器和门电路的相互作用，实现了自动保持状态的功能。

在实际应用中，可以根据具体的需求选择合适的触发器和门电路，设计出符合要求的自锁电路。

自锁电路的工作原理相对简单，但在实际应用中有着广泛的用途，是电子电路中的重要组成部分。

自锁开关原理图
自锁开关是一种常见的电气控制元件，它能够在电路中实现自动锁定和解锁的
功能。

它通常用于需要手动操作的电气设备中，例如电动机的启停控制、电磁阀的开关控制等。

本文将介绍自锁开关的原理图及其工作原理。

自锁开关的原理图如下所示：
[图片]
在原理图中，我们可以看到自锁开关由两个触点、一个线圈和一个按钮组成。

当按钮按下时，电流通过线圈，产生磁场，吸引触点闭合，从而使线圈继续通电，保持触点闭合。

这时，即使按钮松开，线圈仍然能够继续通电，保持触点闭合状态。

只有当另一个按钮按下时，电流才会断开，使触点打开，线圈不再通电。

自锁开关的工作原理可以用以下步骤来描述：
1. 当按钮按下时，电流通过线圈，产生磁场，吸引触点闭合。

2. 触点闭合后，线圈继续通电，保持触点闭合状态。

3. 当另一个按钮按下时，电流断开，使触点打开，线圈不再通电。

通过以上原理图和工作原理的介绍，我们可以清楚地了解自锁开关的工作原理。

它通过线圈产生磁场来实现触点的闭合和打开，从而实现自动锁定和解锁的功能。

自锁开关在实际应用中具有广泛的用途，例如在电动机的启停控制中，可以使
用自锁开关实现手动控制电机的启停，而无需持续按住按钮。

在电磁阀的开关控制中，也可以使用自锁开关来实现手动控制电磁阀的开关状态。

总之，自锁开关是一种非常实用的电气控制元件，它能够实现自动锁定和解锁
的功能，广泛应用于各种电气设备中。

通过本文的介绍，相信大家对自锁开关的原理图和工作原理有了更清晰的认识，希望能对大家的学习和工作有所帮助。

具有自动断电功能的轻触开关的原理及制作
 一、电路工作原理
 电路如图所示，图中S1是点按式复位开关，点按一下S1时，电池BTl 通过R1迅速向C1充电，当C1上充得的电压高于场效应管T1控制栅极（G 极）的导通阀值电压时，T1导通，发光二极管D1点亮，此时BT1向负载RL供电。

这时只要C1上的电压高于场效应管的导通阀值电压，T1就保持导通状态，随着C1向R2放电，当C1上的电压低于T1导通阀值电压时，T1截止。

若在T1截止前，再次点按一下S1，可以延续T1一个导通时间周期。

电路导通周期的时间长、短由三个因素决定：一是C1放电回路放电电阻R2阻值的大少；二是C1的电容量；三是电池电压的高、低。

 二、电路制作要点：
 若按图中所示电路选用的元件值制作，在5V电池供电的条件下，T1的导通时间约为1O分钟。

需要延长或是缩短开关导通时间，可以相应增加或减少C1的电容量、R2的电阻值，但要注意，增加C1电容量，要适当增大限流电阻R1的阻值，以免C1充电时间延长，给电池造成长时间的过载性冲击损害。

泉州轻型化轻触开关接线原理
为了正确接线，首先需要了解开关的基本结构和标记。

泉州轻型化轻触开关通常有三个接线端子，标记为C、NO、NC。

C是公共端子，通常与其他设备的电源相连；NO是正常开放端子，当开关处于闭合状态时与C 相连；NC是正常闭合端子，当开关处于闭合状态时与C断开。

基于这些标记，我们可以用以下方法进行接线：
1.单开关控制单个电器设备：
-将设备的电源连至开关的C端。

-将设备的一根导线与开关的NO端相连。

-将设备的另一根导线与电源的另一极相连。

2.单开关控制两个电器设备：
-将两个设备的电源分别连至开关的C端。

-将一个设备的一根导线与开关的NO端相连。

-将另一个设备的一根导线与开关的NC端相连。

-将两个设备的另一根导线与电源的另一极相连。

需要注意的是，为了确保电路的安全和正确性，在接线时应遵守以下要点：
-切断电源：在进行接线之前，务必切断电源，以避免触电事故的发生。

-导线选用：选择合适规格和质量良好的导线，以确保电流传输的可靠性和安全性。

-接线端子：使用合适的接线端子和固定方式，确保接线牢固，避免因接触不良而引起的电压不稳定等问题。

-防护措施：在接线完毕后，需将接线端子进行绝缘处理，如使用绝缘胶带包覆等，以防止触电和漏电现象的发生。

总结起来，泉州轻型化轻触开关的接线原理较为简单，根据不同的应用需求，可以通过不同的接线方式来控制单个或多个电器设备。

在进行接线时，务必注意安全、规范和可靠性的原则，以确保电路的正常运行和使用的安全性。

南山区轻型化轻触开关接线原理
南山区轻型化轻触开关接线原理是指轻触开关的接线原理，轻触开关是一种电子开关，能够通过轻触开关实现电路的开闭。

轻触开关应用广泛，从计算机键盘，移动设备到汽车、航空等领域都有应用。

南山区轻型化轻触开关接线原理是指将轻触开关的引脚与对应的电路接通，实现轻触开关的正常工作。

轻触开关的接线原理关键是将开关与目标电路连接。

一般来说，轻触开关引脚的复合方式有直插式，贴片式等，需要根据不同场合的使用需求选取合适的接线方式。

在实际接线时，应根据轻触开关的接口说明书进行接线，并且注意加强接线的稳定性，以确保轻触开关的使用安全可靠。

在南山区轻型化轻触开关接线原理的应用中，还需要注意轻触开关的位置安装，尽量避免轻触开关的金属片与其他元器件接触，以免引起电路的短路，影响设备的正常工作。

此外，还需要注意轻触开关的保护，避免被湿气、灰尘等污染，导致开关不能正常工作。

总之，南山区轻型化轻触开关接线原理是保证轻触开关正常工作的关键。

只有正确的接线和合理的安装，才能保证轻触开关的性能，提高设备的使用寿命。
