单键电子开关电路

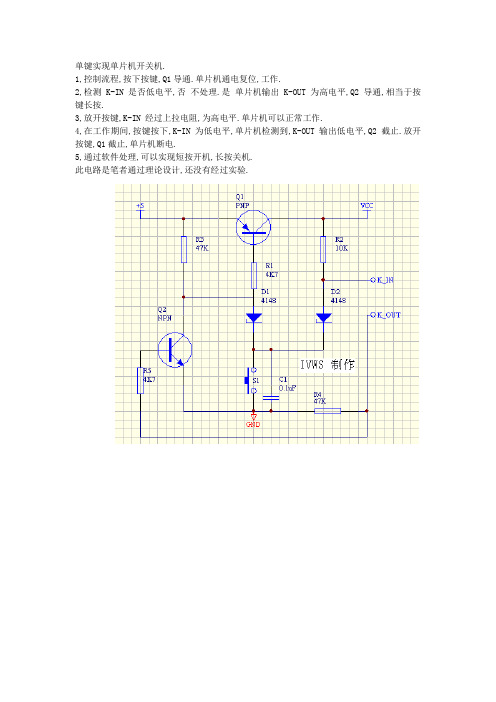

单键实现单片机开关机.
1,控制流程,按下按键,Q1导通.单片机通电复位,工作.
2,检测 K-IN 是否低电平,否不处理.是单片机输出 K-OUT 为高电平,Q2导通,相当于按键长按.
3,放开按键,K-IN 经过上拉电阻,为高电平.单片机可以正常工作.
4,在工作期间,按键按下,K-IN 为低电平,单片机检测到,K-OUT 输出低电平,Q2截止.放开按键,Q1截止,单片机断电.
5,通过软件处理,可以实现短按开机,长按关机.
此电路是笔者通过理论设计,还没有经过实验.
本人是刚毕业处于学习阶段看到你的帖子就想了个电路也不知道能行通不发来让各位前辈赐教下,也好让我进步.
具体实现步骤
1 按下开关Q1 Q
2 Q3导通给单片机供电.
2 单片机上点后立即是使Q4导通
3 5PIN是一般检测按键PIN方法很常规.
望各位大哥指教!!。

一键开关机电路及原理分析在产品电路设计中，常常需要使用到一键开关机电路，该电路原理顾名思义就是仅使用一个按键来实现电路的开机或关机过程，这种电路在便携式电池供电设备、家用电器等产品中比较常见，下面我们就来介绍一种常见的一键开关机电路及其工作原理。

1.基本电路图一键开关机电路电路如下图所示，其中SW1表示按键开关，J1表示电源输入插件，Power_In节点表示要输入的电源，如电池的正极等，Power_Out节点表示经一键开关机电路控制后的电源输出，VCC表示Power_Out经后级电源电路转换生成的内部电压（如3.3V、5V等），GNDREF表示系统电路地。

PowerControl、PowerCheck为两个引出来的控制节点，连接单片机等控制芯片进行电路的控制。

2.原理分析2.1. 未开机状态分析系统未开机时，SW1按键断开，输入电源Power_IN电压经R4后作用到MOS管Q2的栅极，即Q2栅极、源极等电位，因为Q2为PMOS，所以Q2截止。

Q2截止导致Power_Out节点不带电压，系统内部电源VCC不工作，所以PowerControl无有效输出，所以NPN三极管Q1基极被R2下拉钳位到GND，因此Q1截止，维持系统为关机状态。

2.2. 开机过程分析开机时，按键SW1被按下，输入电源Power_In经R4、R2导通到GND，由于D2为二极管，其导通压降很低，所以MOS管Q2的栅极电压被拉低，Q2导通，系统上电；系统上电开机后，经后面的电源转换电路，VCC正常，系统正式启动，连接单片机的PowerControl引脚可由程序控制持续输出高电平以维持三极管Q1导通，进而保证MOS管Q2持续导通，系统开始启动，此时即使松开SW1，系统也能维持上电状态。

2.3. 关机过程分析关机前，PowerCheck点电压为VCC，当需要关机时，SW1被按下，PowerCheck点电压被拉低，因此按键过程会产生一个高低电平的跳变边沿，单片机即可通过检测这个边沿变化以及PowerCheck低电平持续时间来判断关机，内部程序便可提前进行必要的关机处理。

单控开关接线单控开关接线是电气安装中常见的一种接线方式，特别适用于单间或单个灯具的控制。

在进行单控开关接线时，我们需要了解接线的原理和步骤，以确保安全可靠的电气连接。

本文将详细介绍单控开关接线的相关知识，以帮助读者了解并正确应用。

一、单控开关接线的原理单控开关接线的原理是通过一个控制开关（常见的是单控单键开关）来控制灯具的开关状态。

当控制开关打开时，电流流通，灯具亮起；当控制开关关闭时，电流断开，灯具熄灭。

这种接线方式常用于卧室、客厅等需要单独控制灯具的场所。

二、所需工具和材料在进行单控开关接线之前，需要准备以下工具和材料：1. 单控单键开关：用于控制灯具的开关状态。

2. 电源线：供电给控制开关和灯具的电线。

3. 灯具线：连接灯具和控制开关的电线。

4. 绝缘剥线钳：用于去除电线外皮的绝缘层。

5. 电工胶带：用于固定连接点和绝缘电线。

6. 电工工具套装：包括螺丝刀、扳手等基本工具。

三、单控开关接线步骤接下来，将介绍单控开关接线的步骤：1. 断电：在进行任何电气工作之前，务必先断开电源，确保自身安全。

2. 安装控制开关：选择一个适合的位置安装控制开关。

使用螺丝刀将控制开关固定在墙壁上，并确保开关处于关闭状态。

3. 准备电线：根据需要连接的灯具位置和控制开关位置，分别进行预留电线。

通常情况下，从电源位置到控制开关位置需要预留一根电源线；从控制开关位置到灯具位置需要预留一根灯具线。

4. 连接电线：使用绝缘剥线钳去掉电线两端的绝缘层，暴露出导线。

然后，将电源线的一个导线连接到控制开关的“L”端子上，另一个导线连接到电源的相应极性端子上。

将灯具线的一个导线连接到控制开关的“COM”端子上，另一个导线连接到灯具的接线端子上。

5. 测试连接：在接线完成后，再次确保所有连接牢固。

然后，重新接通电源，并测试控制开关对灯具的控制效果，确保灯具能够正常开关。

6. 收尾工作：完成测试后，关闭电源，将控制开关、电线等进行整理，使用电工胶带将连接点进行保护和固定。

怎么用分立电子元件制作一个单键轻触式电子开关？想用分立元件制作一个单键轻触式电子开关，最简单的电路采用两个三极管接成双稳态电路即可实现，不过这种分立元件构成的电子开关静态耗电较大。

这里介绍一款采用CMOS双D触发器CD4013构成的单键轻触式电子开关，其工作电压范围为3.5~12V，静态耗电不大于2μA。

▲ 微功耗单键轻触式电子开关电路。

上图电路中的CD4013是一款微功耗CMOS双D触发器，其内部有两个D触发器，其中触发器ICa接成单稳态整形电路，其输出的触发脉冲的宽度由电阻R2及C的时间常数决定，ICb接成双稳态电路。

K为轻触式开关，按一下K，ICa的CP1端获得一个触发脉冲信号，该信号经ICa构成的单稳态整形电路整形后，变成一个边沿陡直的触发脉冲加至ICb的CP2端，使ICb构成的双稳态电路翻转，其输出端Q2由平时的低电平变为高电平，三极管VT导通，继电器得电工作。

ICb 的Q2端输出变为高电平后，即使CP1端的触发脉冲消失，Q2端也将一直保持为高电平，直至再按一次开关K，使ICb构成的双稳态触发器翻转，Q2端才会变为低电平，使三极管VT截止，继电器停止工作。

▲ 轻触开关。

上图是一款常用的小型轻触开关，其不具有自锁功能，按下开关，内部触点接通，松开开关，触点即断开。

本电路中的K选用这种小型的轻触开关。

▲ DIP-14封装的双D触发器CD4013。

上图为常用的双列直插封装的CMOS双D触发器CD4013，其工作电压范围为3~16V，静态耗电在2μA以下。

图1所示的轻触式电子开关电路可在3.5~12V范围内工作，电源电压不同时，只要调整一下三极管基极限流电阻的阻值，使三极管的基极电流在2mA左右即可。

电容C选用1μF的独石电容。

若想了解更多的电子电路及元器件知识，请关注本头条号，谢谢。

单键555双稳开关
用常见的555时基集成电路做双稳开关，具有线路简洁、动作可靠、输出电流大的优点，可直接驱动继电器类负载,实现用一只轻触键控制负载的通断.
电路见图1。

电路刚通电时,C1的存在使IC（555）⑥脚获得一正脉冲，其③脚输出低电平，此时C2上无电压.按一下轻触键S，C2上“0”电平作用于IC的②脚，③脚翻转为高电平，通过R3对C2充电。

S释放后,C2充电到Vcc,而IC的②、⑥脚被R1、R2偏置于1/2Vcc，③脚高电平状态保持不变。

再按一下S，C2上电压使IC⑥脚电压大于2/3Vcc，③脚又翻转为低电平.S释放后，C2上电压通过R3、IC③脚放电，②、⑥脚的电压仍为1/2Vcc,③脚低电平的状态可维持不变。

由此可见，每按S一次，IC③脚高、低电平就变换一次。

本双稳开关只要每次按键的时间不超过1秒，就能正常实现IC③脚高低电平的变换。

但如果按住S不放，则IC③脚高低电平不断变化.。

浪涌抑制前面电源输入电路如下：两路输入VCC_M和VCC_S（蓄电池）通过单一按键控制电源输入通断。

功能：（1）通过单一按键控制电源的导通，第一次按下导通，再一次按下关闭。

（2）任何一路电源接入，都可以通过按键控制导通。

（3）当VCC_M≥VCC_S时通过按键可以选通VCC_M导通。

（4）当VCC_M＜VCC_S时两路可能都导通。

（5）电源输入范围保证9-36V正常工作。

参考基础知识如下：自1976年开发出功率MOSFET以来，由于半导体工艺技术的发展，它的性能不断提高：如高压功率MOSFET其工作电压可达1000V；低导通电阻MOSFET其阻值仅lOmΩ；工作频率范围从直流到达数兆赫；保护措施越来越完善；并开发出各种贴片式功率MOSFET(如Siliconix最近开发的厚度为1.5mm“Little Foot系列)。

另外，价格也不断降低，使应用越来越广泛，不少地方取代双极型晶体管。

功率MOSFET主要用于计算机外设(软、硬驱动器、打印机、绘图机)、电源(AC／DC变换器、DC／DC变换器)、汽车电子、音响电路及仪器、仪表等领域。

本文将介绍功率MOSFET的结构、工作原理及基本工作电路。

什么是MOSFET“MOSFET”是英文MetalOxide Semicoductor Field Effect Transistor的缩写，译成中文是“金属氧化物半导体场效应管”。

它是由金属、氧化物(SiO2或SiN)及半导体三种材料制成的器件。

所谓功率MOSFET(Power MOSFET)是指它能输出较大的工作电流(几安到几十安)，用于功率输出级的器件。

MOSFET的结构图1是典型平面N沟道增强型MOSFET的剖面图。

它用一块P型硅半导体材料作衬底(图la)，在其面上扩散了两个N型区(图lb)，再在上面覆盖一层二氧化硅(SiQ2)绝缘层(图lc)，最后在N区上方用腐蚀的方法做成两个孔，用金属化的方法分别在绝缘层上及两个孔内做成三个电极：G(栅极)、S(源极)及D(漏极)，如图1d所示。

3个元器件组成的一键启停电路，掌握了要点接线非常的简单
一键（单按钮）启停电路是个非常经典的电路，虽然它的实用性不强，但是用来学习非常合适，今天俵哥带大家一起来分析一下。

需要用到2个中间继电器和1个交流接触器，3个电气元件的线圈电压最好相同，同时对交流接触器的辅助触点要求严格，必须有3组辅助触点，2组常开一组常闭。

一键启停电路
上图是完整的一键启停电路，任何一个电气元件都不可以省略。

主电路非常的简单，通过接触器KM的主触点然后连热继电器再连电机，我们主要是分析控制电路。

控制部分
这个控制部分和第一图稍有不同，主要是KA1和KA2的位置相反，但是控制效果一样，我们来分析一下这个控制电路。

第一次按下是启动效果：当按钮开关SB按下以后，只有KM的常闭点处是通路，所以中间继电器KA2线圈吸合，同时KA2的常开点闭合。

KA2常开点闭合的同时KM线圈吸合，当SB按钮开关松开以后KA2线圈失电，KA2的常开点复位同时KM通过自身的常开点继续吸合形成自锁。

第二次按下是停止效果：KM线圈吸合的同时自身的常开点闭合常闭点断开，所以按下SB按钮开关的同时，通过KM的常开点KA1线圈吸合，KA1线圈吸合的同时自身的常闭点断开，而KA1的常闭点串了KM的线圈，所以主接触器KM断电。

要点：KA1和KA2两个中间继电器互锁，KM有自锁的效果，两次按下启动按钮其实是通过KM的常开常闭点实现2个继电器的交替吸合。
