一键开关机的三极管开关电路设计经验分享

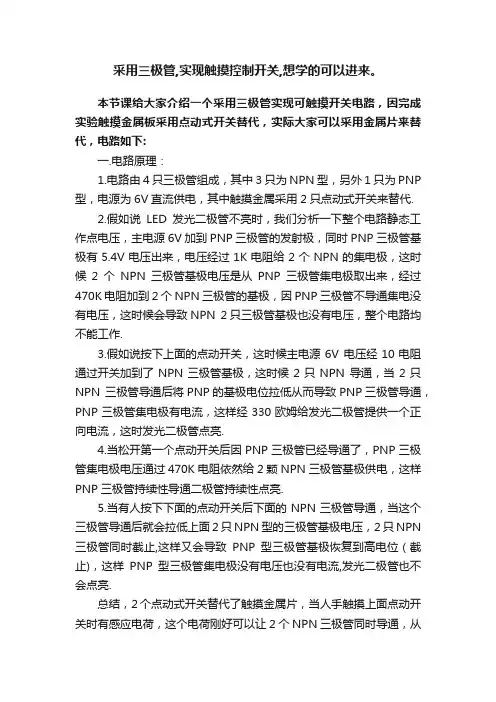

采用三极管,实现触摸控制开关,想学的可以进来。

本节课给大家介绍一个采用三极管实现可触摸开关电路，因完成实验触摸金属板采用点动式开关替代，实际大家可以采用金属片来替代，电路如下:一.电路原理：1.电路由4只三极管组成，其中3只为NPN型，另外1只为PNP 型，电源为6V直流供电，其中触摸金属采用2只点动式开关来替代.2.假如说LED发光二极管不亮时，我们分析一下整个电路静态工作点电压，主电源6V加到PNP三极管的发射极，同时PNP三极管基极有5.4V电压出来，电压经过1K电阻给2个NPN的集电极，这时候2个NPN三极管基极电压是从PNP三极管集电极取出来，经过470K电阻加到2 个NPN三极管的基极，因PNP三极管不导通集电没有电压，这时候会导致NPN 2只三极管基极也没有电压，整个电路均不能工作.3.假如说按下上面的点动开关，这时候主电源6V 电压经10电阻通过开关加到了NPN三极管基极，这时候2只NPN 导通，当2只NPN 三极管导通后将PNP的基极电位拉低从而导致PNP三极管导通，PNP三极管集电极有电流，这样经330欧姆给发光二极管提供一个正向电流，这时发光二极管点亮.4.当松开第一个点动开关后因PNP三极管已经导通了，PNP三极管集电极电压通过470K电阻依然给2颗NPN三极管基极供电，这样PNP三极管持续性导通二极管持续性点亮.5.当有人按下下面的点动开关后下面的NPN三极管导通，当这个三极管导通后就会拉低上面2只NPN型的三极管基极电压，2只NPN 三极管同时截止,这样又会导致PNP型三极管基极恢复到高电位（截止)，这样PNP型三极管集电极没有电压也没有电流,发光二极管也不会点亮.总结，2个点动式开关替代了触摸金属片，当人手触摸上面点动开关时有感应电荷，这个电荷刚好可以让2个NPN三极管同时导通，从而实现让PNP三极管导通，另外人员触摸下面点动开关时，从而让下面的NPN三极管，当下面的NPN三极管导通后就会拉低上面2只三极管基极电压，让上面2只三极管截止，从而PNP三极管也同时截止，发光二极管不亮。

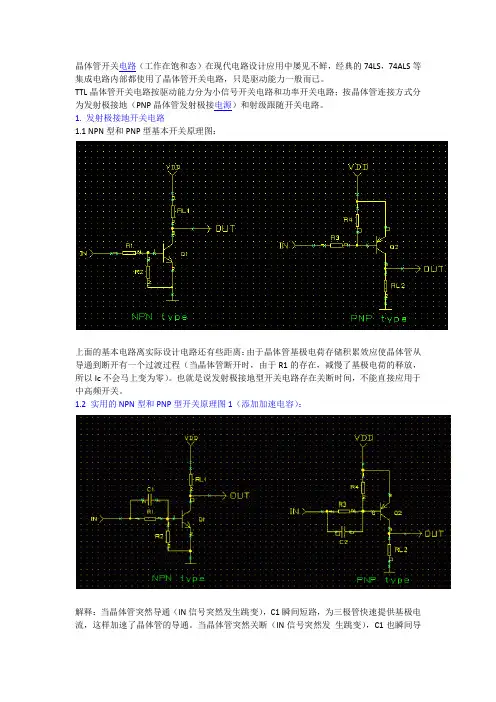

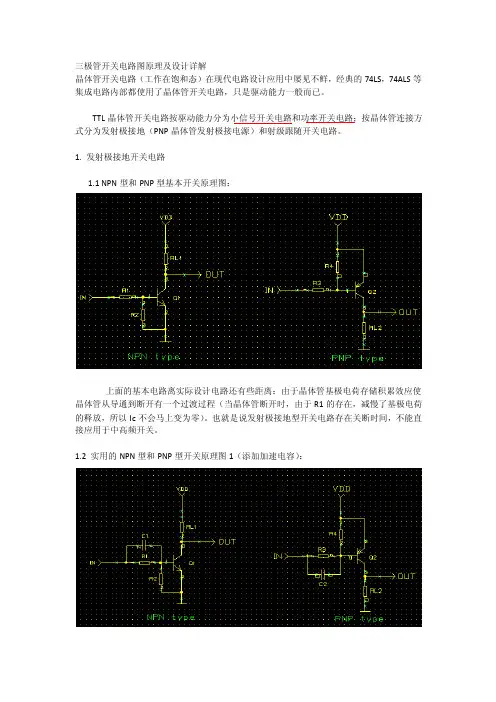

三极管开关电路图原理及设计详解晶体管开关电路（工作在饱和态）在现代电路设计应用中屡见不鲜，经典的74LS，74ALS等集成电路内部都使用了晶体管开关电路，只是驱动能力一般而已。

TTL晶体管开关电路按驱动能力分为小信号开关电路和功率开关电路；按晶体管连接方式分为发射极接地（PNP晶体管发射极接电源）和射级跟随开关电路。

1. 发射极接地开关电路1.1 NPN型和PNP型基本开关原理图：上面的基本电路离实际设计电路还有些距离：由于晶体管基极电荷存储积累效应使晶体管从导通到断开有一个过渡过程（当晶体管断开时，由于R1的存在，减慢了基极电荷的释放，所以Ic不会马上变为零）。

也就是说发射极接地型开关电路存在关断时间，不能直接应用于中高频开关。

1.2 实用的NPN型和PNP型开关原理图1（添加加速电容）：解释：当晶体管突然导通（IN信号突然发生跳变），C1瞬间短路，为三极管快速提供基极电流，这样加速了晶体管的导通。

当晶体管突然关断（IN信号突然发生跳变），C1也瞬间导通，为卸放基极电荷提供一条低阻通道，这样加速了晶体管的关断。

C通常取值几十到几百皮法。

电路中R2是为了保证没有IN输入高电平时三极管保持关断状态；R4是为了保证没有IN输入低电平时三极管保持关断状态。

R1和R3是基极电流限流用。

1.3 实用的NPN型开关原理图2（消特基二极管钳位）：解释：由于消特基二极管Vf为0.2至0.4V比Vbe小，所以当晶体管导通后大部分的基极电流是从二极管然后通过三极管到地的，这样流到三极管基极的电流就很小，积累起来的电荷也少，当晶体管关断（IN信号突然发生跳变）时需要卸放的电荷少，关断自然就快。

1.4 实际电路设计在实际电路设计中需要考虑三极管Vceo,Vcbo等满足耐压，三极管满足集电极功耗；通过负载电流和hfe（取三极管最小hfe来计算）计算基极电阻（要为基极电流留0.5至1倍的余量）。

注意消特基二极管反向耐压。

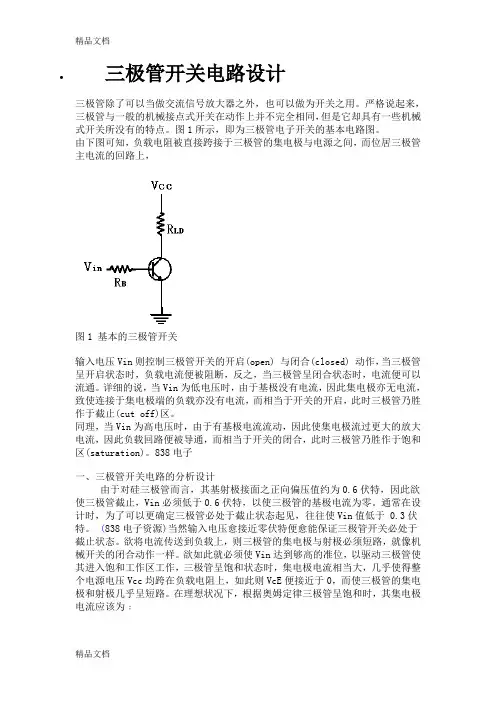

三极管开关电路设计三极管除了可以当做交流信号放大器之外，也可以做为开关之用。

•三极管开关电路设计三极管除了可以当做交流信号放大器之外，也可以做为开关之用。

严格说起来，三极管与一般的机械接点式开关在动作上并不完全相同，但是它却具有一些机械式开关所没有的特点。

图1所示，即为三极管电子开关的基本电路图。

由下图可知，负载电阻被直接跨接于三极管的集电极与电源之间，而位居三极管主电流的回路上，图1 基本的三极管开关输入电压Vin则控制三极管开关的开启(open) 与闭合(closed) 动作，当三极管呈开启状态时，负载电流便被阻断，反之，当三极管呈闭合状态时，电流便可以流通。

详细的说，当Vin为低电压时，由于基极没有电流，因此集电极亦无电流，致使连接于集电极端的负载亦没有电流，而相当于开关的开启，此时三极管乃胜作于截止(cut off)区。

同理，当Vin为高电压时，由于有基极电流流动，因此使集电极流过更大的放大电流，因此负载回路便被导通，而相当于开关的闭合，此时三极管乃胜作于饱和区(saturation)。

838电子一、三极管开关电路的分析设计由于对硅三极管而言，其基射极接面之正向偏压值约为0.6伏特，因此欲使三极管截止，Vin必须低于0.6伏特，以使三极管的基极电流为零。

通常在设计时，为了可以更确定三极管必处于截止状态起见，往往使Vin值低于 0.3伏特。

(838电子资源)当然输入电压愈接近零伏特便愈能保证三极管开关必处于截止状态。

欲将电流传送到负载上，则三极管的集电极与射极必须短路，就像机械开关的闭合动作一样。

欲如此就必须使Vin达到够高的准位，以驱动三极管使其进入饱和工作区工作，三极管呈饱和状态时，集电极电流相当大，几乎使得整个电源电压Vcc均跨在负载电阻上，如此则VcE便接近于0，而使三极管的集电极和射极几乎呈短路。

在理想状况下，根据奥姆定律三极管呈饱和时，其集电极电流应该为﹕因此，基极电流最少应为：(式1)上式表出了IC和IB之间的基本关系，式中的β值代表三极管的直流电流增益，对某些三极管而言，其交流β值和直流β值之间，有着甚大的差异。

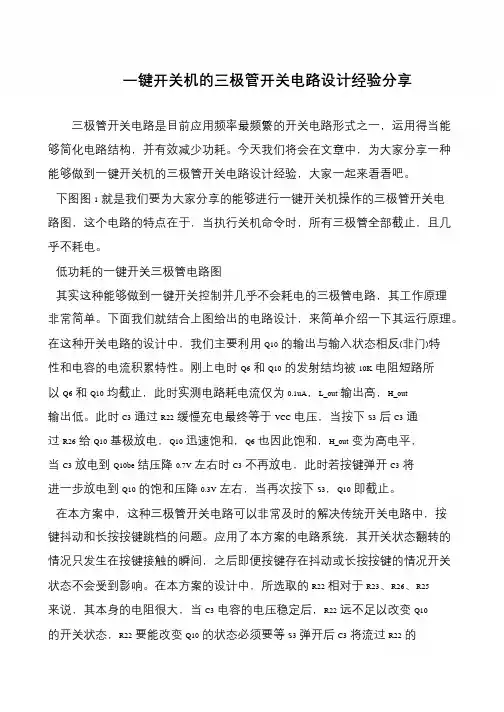

一键开关机的三极管开关电路设计经验分享三极管开关电路是目前应用频率最频繁的开关电路形式之一，运用得当能够简化电路结构，并有效减少功耗。

今天我们将会在文章中，为大家分享一种能够做到一键开关机的三极管开关电路设计经验，大家一起来看看吧。

下图图1就是我们要为大家分享的能够进行一键开关机操作的三极管开关电路图，这个电路的特点在于，当执行关机命令时，所有三极管全部截止，且几乎不耗电。

低功耗的一键开关三极管电路图其实这种能够做到一键开关控制并几乎不会耗电的三极管电路，其工作原理非常简单。

下面我们就结合上图给出的电路设计，来简单介绍一下其运行原理。

在这种开关电路的设计中，我们主要利用Q10的输出与输入状态相反(非门)特性和电容的电流积累特性。

刚上电时Q6和Q10的发射结均被10K电阻短路所以Q6和Q10均截止，此时实测电路耗电流仅为0.1uA，L_out输出高，H_out 输出低。

此时C3通过R22缓慢充电最终等于VCC电压，当按下S3后C3通过R26给Q10基极放电，Q10迅速饱和，Q6也因此饱和，H_out变为高电平，当C3放电到Q10be结压降0.7V左右时C3不再放电，此时若按键弹开C3将进一步放电到Q10的饱和压降0.3V左右，当再次按下S3，Q10即截止。

在本方案中，这种三极管开关电路可以非常及时的解决传统开关电路中，按键抖动和长按按键跳档的问题。

应用了本方案的电路系统，其开关状态翻转的情况只发生在按键接触的瞬间，之后即便按键存在抖动或长按按键的情况开关状态不会受到影响。

在本方案的设计中，所选取的R22相对于R23、R26、R25 来说，其本身的电阻很大，当C3电容的电压稳定后，R22远不足以改变Q10 的开关状态，R22要能改变Q10的状态必须要等S3弹开后C3将流过R22的。

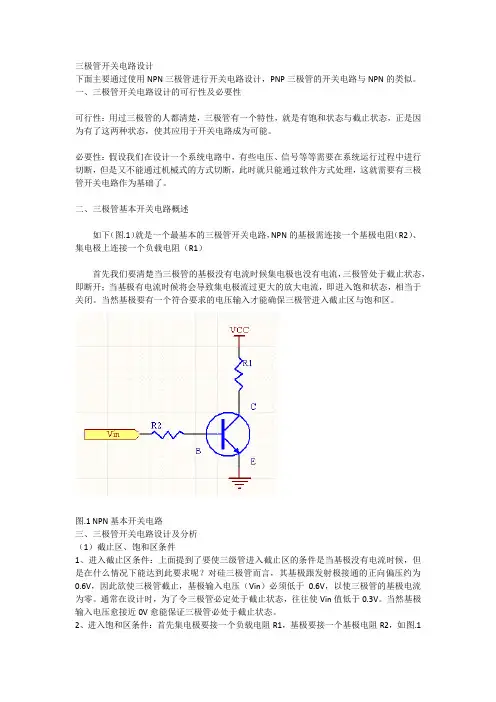

三极管开关电路设计下面主要通过使用NPN三极管进行开关电路设计，PNP三极管的开关电路与NPN的类似。

一、三极管开关电路设计的可行性及必要性可行性：用过三极管的人都清楚，三极管有一个特性，就是有饱和状态与截止状态，正是因为有了这两种状态，使其应用于开关电路成为可能。

必要性：假设我们在设计一个系统电路中，有些电压、信号等等需要在系统运行过程中进行切断，但是又不能通过机械式的方式切断，此时就只能通过软件方式处理，这就需要有三极管开关电路作为基础了。

二、三极管基本开关电路概述如下（图.1）就是一个最基本的三极管开关电路，NPN的基极需连接一个基极电阻（R2）、集电极上连接一个负载电阻（R1）首先我们要清楚当三极管的基极没有电流时候集电极也没有电流，三极管处于截止状态，即断开；当基极有电流时候将会导致集电极流过更大的放大电流，即进入饱和状态，相当于关闭。

当然基极要有一个符合要求的电压输入才能确保三极管进入截止区与饱和区。

图.1 NPN基本开关电路三、三极管开关电路设计及分析（1）截止区、饱和区条件1、进入截止区条件：上面提到了要使三级管进入截止区的条件是当基极没有电流时候，但是在什么情况下能达到此要求呢？对硅三极管而言，其基极跟发射极接通的正向偏压约为0.6V，因此欲使三极管截止，基极输入电压（Vin）必须低于0.6V，以使三极管的基极电流为零。

通常在设计时，为了令三极管必定处于截止状态，往往使Vin值低于0.3V。

当然基极输入电压愈接近0V愈能保证三极管必处于截止状态。

2、进入饱和区条件：首先集电极要接一个负载电阻R1，基极要接一个基极电阻R2，如图.1所示。

欲将电流传送到负载上，则三极管的集电极与发射极必须短路。

因此必须使Vin达到足够高的电位，以驱动三极管进入饱和工作区工作。

三极管呈饱和状态时，集电极电流相当大，几乎使得整个电源电压Vcc均跨在负载电阻上，如此则Vce便接近于0，而使三极管的集电极和发射极几乎呈短路。

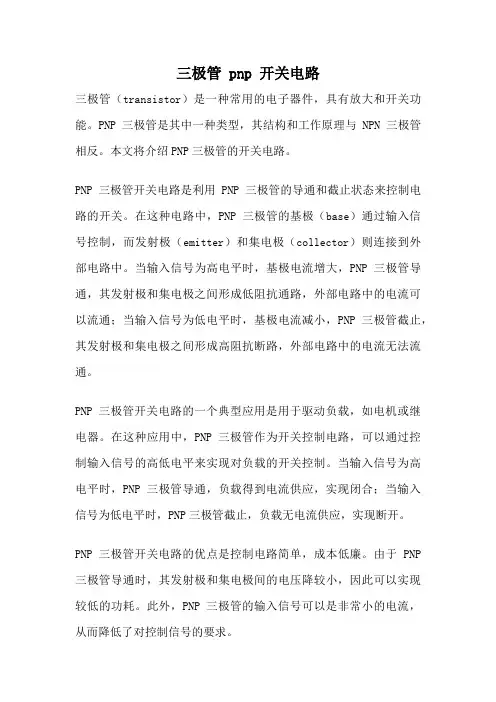

三极管 pnp 开关电路三极管（transistor）是一种常用的电子器件，具有放大和开关功能。

PNP三极管是其中一种类型，其结构和工作原理与NPN三极管相反。

本文将介绍PNP三极管的开关电路。

PNP三极管开关电路是利用PNP三极管的导通和截止状态来控制电路的开关。

在这种电路中，PNP三极管的基极（base）通过输入信号控制，而发射极（emitter）和集电极（collector）则连接到外部电路中。

当输入信号为高电平时，基极电流增大，PNP三极管导通，其发射极和集电极之间形成低阻抗通路，外部电路中的电流可以流通；当输入信号为低电平时，基极电流减小，PNP三极管截止，其发射极和集电极之间形成高阻抗断路，外部电路中的电流无法流通。

PNP三极管开关电路的一个典型应用是用于驱动负载，如电机或继电器。

在这种应用中，PNP三极管作为开关控制电路，可以通过控制输入信号的高低电平来实现对负载的开关控制。

当输入信号为高电平时，PNP三极管导通，负载得到电流供应，实现闭合；当输入信号为低电平时，PNP三极管截止，负载无电流供应，实现断开。

PNP三极管开关电路的优点是控制电路简单，成本低廉。

由于PNP 三极管导通时，其发射极和集电极间的电压降较小，因此可以实现较低的功耗。

此外，PNP三极管的输入信号可以是非常小的电流，从而降低了对控制信号的要求。

然而，PNP三极管开关电路也存在一些限制。

首先，由于PNP三极管的导通是由输入信号的低电平控制的，因此其输入信号的逻辑与常用的数字电路相反。

这意味着在使用PNP三极管开关电路时，需要特别注意不要与其他数字电路产生混淆。

其次，PNP三极管开关电路的速度较慢，适用于低频应用。

如果需要高速开关电路，可能需要考虑其他器件或电路设计。

总结起来，PNP三极管开关电路是一种常用的电路设计，适用于控制负载的开关。

它具有简单、低成本、低功耗的优点，但需要注意与其他数字电路的逻辑关系以及其速度较慢的限制。

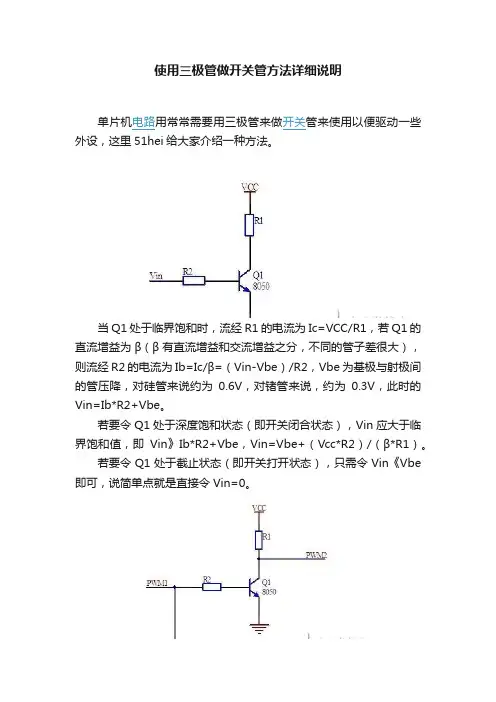

使用三极管做开关管方法详细说明
单片机电路用常常需要用三极管来做开关管来使用以便驱动一些外设，这里51hei给大家介绍一种方法。

当Q1处于临界饱和时，流经R1的电流为 Ic=VCC/R1，若Q1的直流增益为β（β有直流增益和交流增益之分，不同的管子差很大），则流经R2的电流为Ib=Ic/β=（Vin-Vbe）/R2，Vbe为基极与射极间的管压降，对硅管来说约为0.6V，对锗管来说，约为0.3V，此时的Vin=Ib*R2+Vbe。

若要令Q1处于深度饱和状态（即开关闭合状态），Vin应大于临界饱和值，即Vin》Ib*R2+Vbe，Vin=Vbe+（Vcc*R2）/（β*R1）。

若要令Q1处于截止状态（即开关打开状态），只需令Vin《Vbe 即可，说简单点就是直接令Vin=0。

此外，三极管还可实现反相器的功能。

当PWM1为高时，Q1导通，PWM2为低；当PWM1为低时，Q1截止，PWM2为高。

当驱动H桥时，只需产生一路PWM信号，再令三极管实现反相，便可得到两路占空比互补的信号。

三极管做开关电路如何应⽤？原来这么简单三极管也叫双极性晶体管，是电流控制器件，在数字电路和模拟电路中⼴泛应⽤。

它有三个极，分别基极b，集电极c，发射极e。

三极管有两种结构形式，分别是NPN型，PNP型。

三极管的作⽤是信号放⼤和开关。

在数字电路中，常⽤三极管做开关电路。

今天我们针对性地讲三极管在开关电路的设计应⽤。

三极管的输出特性⼯作在三个区：饱和区、放⼤区和截⽌区。

对于开关电路，主要让三极管⼯作在其中的两个区：截⽌区和饱和区。

截⽌区：对于NPN型三极管，Ube＜0.5V时已开始截⽌，但通常为了保证可靠截⽌，常使Ube=0或反向偏压。

三极管截⽌时，集电结处于反向偏置，这时Ib,Ic,Ie电流均为0。

对于NPN三极管，集电极电压Uc等于电源电压VCC，⽽对于PNP三极管，集电极电压Uc=-VCC。

饱和区：在此状态下，三极管发射结Ube处于正向偏置，集电结Ubc也处于正向偏置。

对于NPN三极管，Ub＞Uc,Ub＞Ue，集电极与发射极之间的电压约0.2V；对于PNP三极管，Ub＜Uc,Ub＜Ue，集电极与发射极之间的电压约负0.2V；当在三极管⼯作在截⽌区时,Ic约等于0，发射极与集电极之间就像⼀个断开的开关，不导通了。

当三极管⼯作在饱和区时，Uce约等于0V，发射极与集电极之间如同开关接通了。

图2：NPN型三极管开关电路图2是NPN型三极管开关电路，R1是基极电阻，限流作⽤；R2是下拉电阻，防⽌三极管受噪声影响误动作，当输⼊低电平OV时，直接通过此电阻将基极接地了。

当基极输⼊5V，三极管导通；当输⼊OV，三极管截⽌。

图3：PNP型三极管开关电路图3是PNP型三极管开关电路，R1是基极电阻，限流作⽤；R2是上拉电阻，防⽌三极管受噪声影响误动作。

当基极输⼊5V时，三极管截⽌；当基极输⼊OV时，三极管导通。

三极管开关电路就是利⽤三极管这两种关断和导通的功能，实现电⼦开关作⽤。

但是在饱和状态下，应避免三极管进⼊深度饱和，若管⼦进⼊深度饱和，其各极间的结电容将被充满电，充放电时间就很长，从⽽使三极管开通和开断的时间会延长。

三极管开关电路图原理及设计详解晶体管开关电路（工作在饱和态）在现代电路设计应用中屡见不鲜，经典的74LS，74ALS等集成电路内部都使用了晶体管开关电路，只是驱动能力一般而已。

TTL晶体管开关电路按驱动能力分为小信号开关电路和功率开关电路；按晶体管连接方式分为发射极接地（PNP晶体管发射极接电源）和射级跟随开关电路。

1. 发射极接地开关电路1.1 NPN型和PNP型基本开关原理图：上面的基本电路离实际设计电路还有些距离：由于晶体管基极电荷存储积累效应使晶体管从导通到断开有一个过渡过程（当晶体管断开时，由于R1的存在，减慢了基极电荷的释放，所以Ic不会马上变为零）。

也就是说发射极接地型开关电路存在关断时间，不能直接应用于中高频开关。

1.2 实用的NPN型和PNP型开关原理图1（添加加速电容）：解释：当晶体管突然导通（IN信号突然发生跳变），C1瞬间短路，为三极管快速提供基极电流，这样加速了晶体管的导通。

当晶体管突然关断（IN信号突然发生跳变），C1也瞬间导通，为卸放基极电荷提供一条低阻通道，这样加速了晶体管的关断。

C通常取值几十到几百皮法。

电路中R2是为了保证没有IN输入高电平时三极管保持关断状态；R4是为了保证没有IN输入低电平时三极管保持关断状态。

R1和R3是基极电流限流用。

1.3 实用的NPN型开关原理图2（消特基二极管钳位）：解释：由于消特基二极管Vf为0.2至0.4V比Vbe小，所以当晶体管导通后大部分的基极电流是从二极管然后通过三极管到地的，这样流到三极管基极的电流就很小，积累起来的电荷也少，当晶体管关断（IN信号突然发生跳变）时需要卸放的电荷少，关断自然就快。

1.4 实际电路设计在实际电路设计中需要考虑三极管Vceo,Vcbo等满足耐压，三极管满足集电极功耗；通过负载电流和hfe（取三极管最小hfe来计算）计算基极电阻（要为基极电流留0.5至1倍的余量）。

注意消特基二极管反向耐压。

三极管开关电路设计三极管除了可以当做交流信号放大器之外，也可以做为开关之用。

晶体管开关电路（工作在饱和态）在现代电路设计应用中屡见不鲜，经典的74LS，74ALS等集成电路内部都使用了晶体管开关电路，只是驱动能力一般而已。

TTL晶体管开关电路按驱动能力分为小信号开关电路和功率开关电路；按晶体管连接方式分为发射极接地（PNP晶体管发射极接电源）和射级跟随开关电路。

1. 发射极接地开关电路1.1 NPN型和PNP型基本开关原理图：上面的基本电路离实际设计电路还有些距离：由于晶体管基极电荷存储积累效应使晶体管从导通到断开有一个过渡过程（当晶体管断开时，由于R1的存在，减慢了基极电荷的释放，所以Ic不会马上变为零）。

也就是说发射极接地型开关电路存在关断时间，不能直接应用于中高频开关。

1.2 实用的NPN型和PNP型开关原理图1（添加加速电容）：解释：当晶体管突然导通（IN信号突然发生跳变），C1瞬间短路，为三极管快速提供基极电流，这样加速了晶体管的导通。

当晶体管突然关断（IN信号突然发生跳变），C1也瞬间导通，为卸放基极电荷提供一条低阻通道，这样加速了晶体管的关断。

C通常取值几十到几百皮法。

电路中R2是为了保证没有IN输入高电平时三极管保持关断状态；R4是为了保证没有IN输入低电平时三极管保持关断状态。

R1和R3是基极电流限流用。

1.3 实用的NPN型开关原理图2（消特基二极管钳位）：解释：由于消特基二极管Vf为0.2至0.4V比Vbe小，所以当晶体管导通后大部分的基极电流是从二极管然后通过三极管到地的，这样流到三极管基极的电流就很小，积累起来的电荷也少，当晶体管关断（IN信号突然发生跳变）时需要卸放的电荷少，关断自然就快。

1.4 实际电路设计在实际电路设计中需要考虑三极管Vceo,Vcbo等满足耐压，三极管满足集电极功耗；通过负载电流和hfe（取三极管最小hfe来计算）计算基极电阻（要为基极电流留0.5至1倍的余量）。

注意消特基二极管反向耐压。

2. 发射极跟随开关电路解释：发射极跟随的优点就是开关速度快，可应用于中高频信号的开关；R2不能太，大了电路容易受干扰；当然也不能太小，否则白白浪费前级的驱动能力。

三极管开关电路图原理及设计详解晶体管开关电路（工作在饱和态）在现代应用中屡见不鲜，经典的74LS，74ALS等内部都使用了晶体管开关电路，只是驱动能力一般而已。

TTL晶体管开关电路按驱动能力分为小信号开关电路和功率开关电路；按晶体管连接方式分为发射极接地（PNP晶体管发射极接电源）和射级跟随开关电路。

发射极接地开关电路1．1 NPN型和PNP型基本开关原理图：上面的基本电路离实际设计电路还有些距离：由于晶体管基极电荷存储积累效应使晶体管从导通到断开有一个过渡过程（当晶体管断开时，由于R1的存在，减慢了基极电荷的释放，所以Ic不会马上变为零）。

也就是说发射极接地型开关电路存在关断时间，不能直接应用于中高频开关。

1．2 实用的NPN型和PNP型开关原理图1（添加加速电容）解释：当晶体管突然导通（IN信号突然发生跳变），C1瞬间短路，为三极管快速提供基极电流，这样加速了晶体管的导通。

当晶体管突然关断（IN信号突然发生跳变），C1也瞬间导通，为卸放基极电荷提供一条低阻通道，这样加速了晶体管的关断。

C通常取值几十到几百皮法。

电路中R2是为了保证没有IN输入高电平时三极管保持关断状态；R4是为了保证没有IN输入低电平时三极管保持关断状态。

R1和R3是基极电流限流用。

1．3 实用的NPN型开关原理图2（消特基二极管钳位）解释：由于消特基二极管Vf为0．2至0．4V比Vbe小，所以当晶体管导通后大部分的基极电流是从二极管然后通过三极管到地的，这样流到三极管基极的电流就很小，积累起来的电荷也少，当晶体管关断（IN信号突然发生跳变）时需要卸放的电荷少，关断自然就快。

1．4 实际电路设计在实际电路设计中需要考虑三极管Vceo，Vcbo等满足耐压，三极管满足集电极功耗；通过负载电流和hfe（取三极管最小hfe来计算）计算基极电阻（要为基极电流留0．5至1倍的余量）。

注意消特基二极管反向耐压。

三极管开关电路设计三极管除了可以当做交流信号放大器之外，也可以做为开关之用。

三极管做开关管,基极电流应该为多大时,此时三极管在开通时正好做开关管使用.
1.输入电压Vin，输入电阻Rin，三极管导通电压取0.6V，三极管电流放大倍数是B，输出电阻(在C极的电阻)是Rout。

这样很好计算了：
5V / Rout = A，
A /
B = C，所以C是你最小的基极电流。

如果你的输入电压Vin也用5V，那么(5 - 0.6)/C = Rin，你就可以选Rin了，为使三极管可靠饱和，选(5 - 0.6)/Rin > C就可以了。

2.先求I先求Ic=Vc/Rc Ib=Ic/B 基极电阻Rb=(Vb-Vbe)/Ib c=Vc/Rc Ib=Ic/B 基极电阻Rb=(Vb-Vbe)/Ib
举例：
已知条件：输入Vi=5V，电源电压Vcc=5V，三极管直流放大系数beta=10.
查规格书得，集-射饱和电压Vcesat=0.2V，此时集电极电流Ic=10mA（或其它值），则集电极电阻Rc=（Vcc-Vcesat）/Ic = （5-0.2）/10 = 480 欧。

则Ib=Ic/beta=10/10=1 mA，基极限流电阻Rb=（Vi-Vbe）/Ib=（5-0.6）/1=4.4K，取为4.2K。

这时要注意，输入高电平为5V是理想情况，有可能在2.5V（输入的一半）以上就为高了，这时我们以5V输入而得到的基极电流很可能不够，因此要重新计算。

以2.5V 为逻辑电平的阈值来计算，则Rb==（Vi-Vbe）/Ib=（2.5-0.6）/1=1.9K，取为1.8K，或2K。

3个元器件组成的一键启停电路，掌握了要点接线非常的简单
一键（单按钮）启停电路是个非常经典的电路，虽然它的实用性不强，但是用来学习非常合适，今天俵哥带大家一起来分析一下。

需要用到2个中间继电器和1个交流接触器，3个电气元件的线圈电压最好相同，同时对交流接触器的辅助触点要求严格，必须有3组辅助触点，2组常开一组常闭。

一键启停电路
上图是完整的一键启停电路，任何一个电气元件都不可以省略。

主电路非常的简单，通过接触器KM的主触点然后连热继电器再连电机，我们主要是分析控制电路。

控制部分
这个控制部分和第一图稍有不同，主要是KA1和KA2的位置相反，但是控制效果一样，我们来分析一下这个控制电路。

第一次按下是启动效果：当按钮开关SB按下以后，只有KM的常闭点处是通路，所以中间继电器KA2线圈吸合，同时KA2的常开点闭合。

KA2常开点闭合的同时KM线圈吸合，当SB按钮开关松开以后KA2线圈失电，KA2的常开点复位同时KM通过自身的常开点继续吸合形成自锁。

第二次按下是停止效果：KM线圈吸合的同时自身的常开点闭合常闭点断开，所以按下SB按钮开关的同时，通过KM的常开点KA1线圈吸合，KA1线圈吸合的同时自身的常闭点断开，而KA1的常闭点串了KM的线圈，所以主接触器KM断电。

要点：KA1和KA2两个中间继电器互锁，KM有自锁的效果，两次按下启动按钮其实是通过KM的常开常闭点实现2个继电器的交替吸合。

三极管典型开关电路三极管典型开关电路是一种常见的电子电路，它由三个不同类型的半导体材料构成的三极管元件组成。

在这种电路中，三极管被用作电流开关，可以将输入信号转换为输出信号，实现对电路的控制。

三极管是一种具有三个电极的电子器件，包括发射极（Emitter）、基极（Base）和集电极（Collector）。

三极管有两种工作状态，即放大状态和截止状态。

当输入信号比较小的时候，三极管工作在放大状态，此时基极电流很小，注入到基极的电流足以导致集电极电流的显著增加。

而当输入信号较大时，三极管工作在截止状态，基极电流为零，因此集电极电流接近于零。

在典型的三极管开关电路中，三极管的基极和发射极之间串联一个电阻器，将输入信号与基极之间隔离开，并限制基极电流。

当输入信号为高电平时，基极电流增加，三极管进入放大状态，集电极电流变大。

而当输入信号为低电平时，基极电流减小，三极管进入截止状态，集电极电流减小。

通过控制输入信号的高低电平，可以实现对输出信号的控制。

在开关电路中，三极管被用来控制其他电子电路或器件的操作。

例如，可以将三极管开关电路连接到电灯，通过控制输入信号的高低电平，可以打开或关闭电灯。

当输入信号为高电平时，三极管处于放大状态，集电极电流较大，电灯亮起；而当输入信号为低电平时，三极管处于截止状态，集电极电流减小，电灯熄灭。

三极管典型开关电路还可以用于数字逻辑电路中。

在数字逻辑电路中，三极管可以用来实现与门、或门、非门等逻辑门电路。

通过将多个三极管开关电路连接在一起，并根据输入信号的高低电平，可以实现不同的逻辑功能。

除了在开关电路中的应用，三极管还广泛应用于放大电路中。

在放大电路中，三极管可以放大输入信号，增加信号的幅度，从而得到更大的输出信号。

这使得三极管在音频放大、射频放大等领域得到广泛应用。

总之，三极管典型开关电路是一种常见的电子电路，通过控制输入信号的高低电平，实现对输出信号的控制。

它广泛应用于开关电路、数字逻辑电路以及放大电路等领域。

三极管开关电路-自控电路原理时间：2010-03-05 00:26:34 来源：作者：能不能用干簧管开关直接控制电动机的转与停呢？玩具电动机是常用的动力装置，它能够把电能转换为机械能，可用于小电风扇转动、小离心水泵抽水等执行功能。

通常玩具直流电动机工作电压低，虽然在1.5～3V就可以启动，但起动电流较大（1～2安培），如果用触点负荷仅为几十毫安的干簧管进行开关控制，将大大缩短其使用寿命。

因此，在自动控制电路中，常使用电子开关来控制电动机的工作状态。

三极管电子开关电路见图1 。

VT基极限流电阻器R如何确定呢？根据三极管的电流分配作用，在基极输入一个较弱的电流IB，就可以控制集电极电流IC有较强的变化。

假设VT电流放大系数hfe≈250，电动机起动时的集电极电流IC＝1.5A，经过计算，为使三极管饱和导通所需的基极电流IB≥（1500mA／250）×2＝12mA。

在图1电路中，电动机空载时运转电流约为500mA，此时电源（用两节5号电池供电）电压降至2.4V，VT基极-发射极之间电压VBE≈0.9V。

根据欧姆定律，VT基极限流电阻器的电阻值R＝（2.4－0.9）V／12mA≈0.13kΩ。

考虑到VT在IC较大时，hfe要减小，电阻值R还要小一些，实取100Ω。

为使电动机更可靠地启动，R甚至可减少到51Ω。

在调试电路时，接通控制开关S，电动机应能自行启动，测量VT集电极—发射极之间电压VCE≤0.35V，说明三极管已饱和导通，三极管开关电路工作正常，否则会使VT过热而损坏。

自动灭火的热量自动控制电路见图2。

该电路是将图1中的控制开关S换成双金属复片开关ST，就成为热控电路了。

当蜡烛火焰烧烤到双金属复片时，复片趋于伸直状态，使得开关ST接通，电动机启动，带动小风扇叶片旋转，对准蜡烛吹风，自动将火焰熄灭；当双金属片冷却后，开关断开，小电风扇自动停转，完成了自动灭火的程序。

自动停车的磁力自动控制电路见图3。
