飞行器结构力学 课程教学大纲
课程基本信息（Course Information）
*课程代码
（Course Code） AV310 *学时
（Credit Hours） 48 *学分
（Credits） 3
*课程名称
（Course Name） 飞行器结构力学
Aircraft Structural Mechanics
课程性质
(Course Type) 专业基础课
Professional core courses
授课对象
（Audience） 三年级本科生
Junior
授课语言
(Language of
Instruction) 中文，英文
Chinese, English
*开课院系
（School） 航空航天学院
School of Aeronautics and Astronautics
先修课程
（Prerequisite） Material mechanics, Theoretical mechanics
授课教师
（Instructor） 余音,于哲峰
Yu Yin，Yu Zhefeng 课程网址
(Course Webpage) /G2S/site/preview#/home/v?currentoc=7269
*课程简介（Description） 结构设计是飞行器研发流程中的重要环节，其目标是在满足安全性、可靠性和经济性的前提下设计出最轻的结构方案，为达到这个目标，需要进行飞行器结构部件的传载设计、应力分析、失效判断等工作。《飞行器结构力学》是讲授和培养从事这些工作所需知识与能力的课程，是飞行器设计专业的基础课，先修课程为材料力学和理论力学。
本课程的主要内容包括：飞行器结构设计要求，飞行器外载荷，薄壁梁的弯曲和扭转，薄壁梁结构的理想化及其在机身、机翼分析中的应用，机身框与翼肋的计算，薄板弯曲理论，薄壁稳定性，结构振动和气动弹性简介。此外，期末学生将完成一个关于飞行器结构设计的课程设计。
结构力学讲义

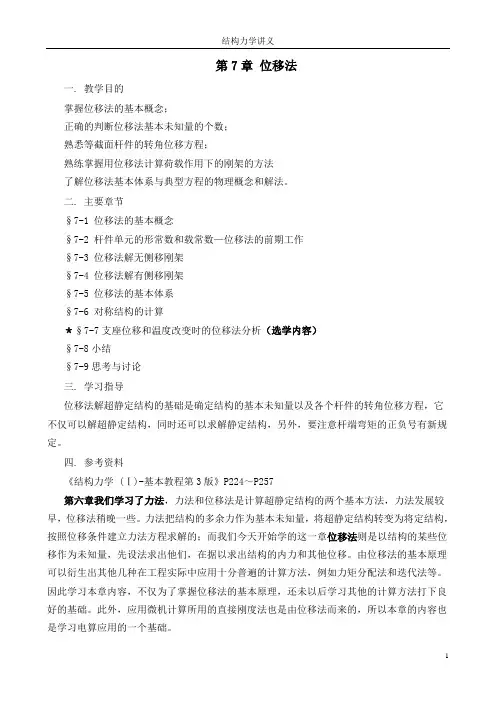

1 第7章 位移法
一. 教学目的
掌握位移法的基本概念；
正确的判断位移法基本未知量的个数；
熟悉等截面杆件的转角位移方程；
熟练掌握用位移法计算荷载作用下的刚架的方法
了解位移法基本体系与典型方程的物理概念和解法。
二. 主要章节
§7-1 位移法的基本概念
§7-2 杆件单元的形常数和载常数—位移法的前期工作
§7-3 位移法解无侧移刚架
§7-4 位移法解有侧移刚架
§7-5 位移法的基本体系
§7-6 对称结构的计算
＊§7-7支座位移和温度改变时的位移法分析（选学内容）
§7-8小结
§7-9思考与讨论
三. 学习指导
位移法解超静定结构的基础是确定结构的基本未知量以及各个杆件的转角位移方程，它不仅可以解超静定结构，同时还可以求解静定结构，另外，要注意杆端弯矩的正负号有新规定。
四. 参考资料
《结构力学 (Ⅰ)-基本教程第3版》P224～P257
第六章我们学习了力法，力法和位移法是计算超静定结构的两个基本方法，力法发展较早，位移法稍晚一些。力法把结构的多余力作为基本未知量，将超静定结构转变为将定结构，按照位移条件建立力法方程求解的；而我们今天开始学的这一章位移法则是以结构的某些位移作为未知量，先设法求出他们，在据以求出结构的内力和其他位移。由位移法的基本原理可以衍生出其他几种在工程实际中应用十分普遍的计算方法，例如力矩分配法和迭代法等。因此学习本章内容，不仅为了掌握位移法的基本原理，还未以后学习其他的计算方法打下良好的基础。此外，应用微机计算所用的直接刚度法也是由位移法而来的，所以本章的内容也是学习电算应用的一个基础。 结构力学讲义
2 本章讨论位移法的原理和应用位移法计算刚架，取刚架的结点位移做为基本未知量，由结点的平衡条件建立位移法方程。位移法方程有两种表现形式：①直接写平衡返程的形式（便于了解和计算）② 基本体系典型方程的形式（利于与力法及后面的计算机计算为基础的矩阵位移法相对比，加深理解）
飞机结构力学基础
航空学院飞行器设计与工程专业
本科三年级专业技术基础课
教 案
共 25 页
2006年9月
教 案 （1）
教室：12号楼112 时间：2006.09.12
讲授层次 时间分配 讲授内容 讲授方法与教具 教学目的 教学要求 举 例 提问与讨论
新内容 50分钟 课程简介：结构力学的任务、目的和应用例子，与其它相关课程的区别和联系，结构力学的计算模型（1） 课程教授，并结合电子教学教案 了解结构力学课程的任务及其对后续课程的影响 建立结构的概念，使学生对课程感兴趣 工程结构实例演示 非结构力学问题，如水力学，风力学，土力学等
新内容 40分钟 结构力学的计算模型（2），结构的分类，结构外力、内力和支座反力，基本关系和假设 课程教授，并结合电子教学教案 了解结构力学问题及其求解方法 使学生了解求解一般力学问题的三个基本关系式
小结 10分钟 学习结构力学课给出一般的求解步骤 加深认识 精练 程的方式和方法
备注：
1、教材《结构力学基础》，黄其青，王生楠编，西北工业大学出版社
2、了解学生先修课程如理论力学、材料力学、弹性力学等的情况
3、工程结构实例演示，可利用电子教学教案。 板书布局：
教 案 （2）
教室：12号楼112 时间：2006.09.15
讲授层次 时间分配 讲授内容 讲授方法与教具 教学目的 教学要求 举 例 提问与讨论
新内容 30分钟 结构的几何特性及其特点，几何组成分析的目的 讲述，从受力和变形的现象直观介绍几何特性，使用教具演示 了解结构几何组成特性，学习自由度和约束及其在结构组成分析中的应用 掌握几何不变、几何瞬变、几何可变的受力和变形特点，掌握自由度和约束的计算方法
飞行器结构力学
郑晓亚 王焘
西 北 工 业 大 学
2011年6月 I 目 录
第一章 绪论 ..................................................................................................................................... 1
1.1 结构力学在力学中的地位 ................................................................................................ 1
1.2 结构力学的研究内容........................................................................................................ 1
1.3 结构力学的计算模型........................................................................................................ 1
1.4 基本关系和基本假设........................................................................................................ 3
第二章 结构的组成分析 ................................................................................................................. 5
2.1 几何可变系统和几何不变系统 ........................................................................................ 5
