第6节舒适系统电路图1、驾驶员侧车门控制单元、电动摇窗机开关、车内中央闭锁开关（1-14）电路图E39-后电动摇窗机锁止开关E40-左前电动摇窗机开关E53-左前电动摇窗机开关（驾驶员控制）E55-右后电动摇窗机开关（驾驶员控制）E81-右前电动摇窗机开关（驾驶员控制）E150-车内中央闭锁开关（驾驶员控制）J386-驾驶员侧车门控制单元L53-摇窗机开关指示灯泡S37-电动摇窗机保险丝，在8位置继电器架上T10L-10针插头，黑色，在左A柱处（2号位）T16b-16针插头T29a-29针插头V147-驾驶员侧电动摇窗机马达W3 -连接线（30a线），在后线束内502 -螺栓连接点（30A号火线），在继电器板上2、驾驶员侧车门控制单元、闭锁单元、左前闭锁“安全”警告灯（15-28）电路图F220-驾驶员侧的闭锁控制单元K133-中央闭锁系统（带安全功能）的警告指示灯T8c-8针插头，黑色，在驾驶员侧的闭锁单元上W31-左前门灯T10 L-10针插头，黑色，在左A柱处（2号位）44A -左A柱接地点R14 -连接线，在驾驶员侧车门线束内W29 -CAN总线的A线（高位），在底盘线束内W30 -CAN总线的B线（低位），在底盘线束内86 -接地连接线，在后线束内205 -接地连接线，在驾驶员侧车门线束内3、驾驶员侧车门控制单元、后视镜调节开关及驾驶员侧后视镜的加热器（29-42）电路图E43-后视镜调节开关E48-后视镜调节转换开关L78-后视镜调节开关照明灯E10e-10针插头，在后视镜调节开关上E10L-10针插头，黑色，在左A柱处（2号位）T12-12针插头V17-驾驶员侧后视镜调节马达V121-驾驶员侧后视镜复位马达V149-驾驶员侧后视镜调节马达Z4-驾驶员侧后侧镜加热器R27 -连接线，在驾驶员侧车门线束内W20 -连接线，（30a），在后线束内4、左后车门控制单元、闭锁单元及左右电动摇窗机（43-56）电路图E52-左后电动摇窗机开关F222-左后闭锁控制单元（图中开关处于车门打开的位置）J388-左后车门控制单元L53-摇窗机开关指示灯泡T5e-5针插头T6e-6针插头T8t-8针插头，黑色，在左B处T18a-18针插头V26-左后电动摇窗机马达W33-左后门灯57A -左B柱接地点R31 -连接线，在左后车门线束内5、右前车门控制单元、闭锁单元及右前门灯（57-70）电路图F221-右前闭锁控制单元J387-右前车门控制单元S14-14号保险丝，10A，在保险丝架上S38-38号保险丝，15A，在保险丝架上T8d-8针插头，蓝色，在右前闭锁单元上T10f-10针插头，蓝色，在左A柱处（6号位）T10w-10针插头，黑色，在右A柱处（3号位）T29b-29针插头W32-右前门灯43A -右A柱接地点500B –螺栓连接点（30c号火线），在继电器板上A32 -连接线，在仪表板线束内R29 -连接线，在右前车门线束内206 -接地连接线，在右前线束内6、右前车门控制单元、右前电动摇窗机开关及右前后视镜加热器（71-84）电路图E107-电动摇窗机开关（在右前车门上）E53-摇窗机开关指示灯泡T5f-5针插头，在电动摇窗机开关上T10w-10针插头，黑色，在右A柱处（3号位）T12a-12针插头，黑色V25-右前后视镜调节马达V122-右前后视镜复位马达V148-右前电动摇窗机马达V150-右前后视镜调节马达Z5-右前后视镜加热器R36 -连接线，在右前车门线束内7、右后车门控制单元、闭锁单元、右后电动摇窗机及右后门灯（85-98）电路图E54-右后电动摇窗机开关F223-右后闭锁控制单元J389-右后车门控制单元L53-摇窗机开关指示灯泡T5g-5针插头，在右后电动摇窗机开关上T6f-6针插头，在右后闭锁控制单元上T8u-8针插头，黑色，在右B柱处T18b –18针插头，在右后车门闭锁单元上V27-右后电动摇窗机马达W34-右后门灯75A -右B柱接地点R32 -连接线，在右车门后线束内W3 -连接线（a线），在后线束内W20 -连接线（30a号火线），在后线束内8、前车内顶灯、阅读灯及遮阳板和化妆镜照明灯（99-112）电路图F147-驾驶员侧化妆镜照明灯接触开关F148-右前化妆镜照明灯接触开关T10o –10针插头，淡绿色，在左A柱处（3号位）W-车内顶灯W11-左后阅读灯W12-右后阅读灯W14-右前化妆镜照明灯W20-驾驶员侧化妆镜照明灯R4 -连接线，在车内灯/车门接触开关线束内R6 -连接线，在车内灯线束内W36 –连接线（30a），在底盘线束内44 -左A柱接地点128 -接地连接线，在车内灯线束内9、舒适电子中央控制单元、行李箱照明灯（113-126）电路图E5-行李箱照明灯开关J285-组合仪表控制单元J393-舒适电子中央控制单元T10f-10针插头，蓝色，在左A柱处（6号位）T23-23针插头，在舒适电子中央控制单元上W3-行李箱照明灯A27 -至转速信号线，在仪表板线束内57B -左B柱处接地点W19 -连接点（行李箱照极），在后线束内W29 -（CAN1）-CAN总线的A线，在底盘线束内W30 -（CAN2）-CAN总线的B线，在底盘线束内W36 -连接线（30a），在底盘线束内46-舒适系统接地点，左侧搁脚空间接地点87 -接地连接点，在左后线束内（57B分出）196 -接地接点，在左后线束内（57B分出）10、舒适电子中央控制单元、行李箱盖闭锁装置（127-140）电路图F15-后风窗加热开关F218-行李箱盖中央闭锁开关T6c-6针插头，在左A柱处（11号位）T10f-10针插头，蓝色，在左A柱处（6号位）T10L-10针插头，黑色，在左A柱处（2号位）T10o-10针插头，淡绿色，在左A柱处（3号位）T23-23针插头，在舒适电子中央控制单元上V53-用于中央闭锁的行李箱盖马达Z1-后风窗加热器D-点火开关S6-保险丝6，5AA2 -正板连接线，在仪表板线束内A82 -风窗加热连接线，在仪表板线束内196 -接地连接点，在左后线束内（由57B分出）11、舒适电子中央控制单元、加油盖遥控开启开关（141-154）电路图D-点火开关L104-摇控闭锁开启开关的照明灯R-收放机T8-8针插头，在收放机上T1a-单针插头（安全气囊信号），棕色，左右A柱处的A位T10f-10针插头，蓝色，在左A柱处（6号位）T10o-10针插头，淡绿色，在左A柱处（3号位）V155-油箱盖开启马达E204-油箱盖开启开关A21 -连接线，在仪表板线束内A76 -至K线A117 -连接点，在底盘线束内T4 -4针插头，黄色75B -右B柱处接地点W38 -连接线（58d），在地板线束内86 -接地连接点，在左后线束内（由44A分出）197 -在右后线束内（由75B分出）第7节空调系统电路图1、新鲜空气鼓风机、空调开关、环境温度开关、空气循环控制阀（1-15）电路图E9-新鲜空气鼓风机开关E35-空调开关E184-新鲜空气和循环空气开关F38-环境温度开关（小于等于5℃）K84-空调警告灯K114-新鲜空气和循环空气开关警告灯L16-新鲜空气控制照明灯N24-带保险丝的新鲜空气鼓风机串联电阻S225-保险丝，在保险丝架上S236-保险丝，在保险丝架上T4a-4针插头，在串联电阻上T8a-8针插头，在新鲜空气和循环空气开关上T9a-9针插座，在中央电器板上，红色，接393继电器T6g-6针插头，在新鲜空气鼓风机开关上V2-新鲜空气鼓风机V154-新鲜/循环空气板定位马达A19 -连接点（58d），在仪表板线束内A36 -连接点（75a），在仪表板线束内A80 -连接点（X），在仪表板线束内135-接地连接点，在仪表板线束内（由30 分出）503 -螺钉连接点，（75x火线），在继电器板上2、空调控制单元、空调电磁离合器和环境温度传感器（16-29）电路图G17-环境温度传感器J220-发动机控制单元J285-组合仪表的控制单元J314-空调切断控制单元，在13位置继电器架上的4号位（398继电器）N25-空调电磁离合器T2a-2针插头T10k –10针插头，灰色，在左A柱处（14号位）T（16+3）-19针插头，在发动机室的控制单元防护罩内（3号位）T80-80针插头，在发动机控制单元上T32b-32针插头，绿色，在仪表板线束内A36 -连接点（75x火线），在仪表板线束内A73 -连接点（环境温度表），在仪表板线束内A79 -连接点（过热灯开关），在仪表板线束内135 -接地连接点，在仪表板线束内（由30 分出）3、锁止二极管、风扇继电器（30-43）电路图E15-后风窗加热开关J26-散热风扇继电器，在13位置继电器板上1号位上（373继电器）J28-过热/空调锁止二极管J220-发动机控制单元S14-14号保险丝，10A，在保险丝架上T6-6针插座，黑色，在右B柱边上（不挂在上面）T6h-6针插头，黑色，在后风窗加热开关上T10d-10针插头，棕色，在发动机室防护罩内的左侧（2号位）T10k-10针插头，灰色，在左A柱处（14号位）T（16+3）-19针插头，橙/红色，在发动机室防护罩内（3号位）T80-80针插头，在发动机控制单元上T9b-9针插座，在中央电器板上，棕色（空位）A32 -正极连接线（30），在仪表板线束内A64 -连接点（转速信号），在仪表板线束内A105 -连接点（转速信号）2，在仪表板线束内500B -螺栓连接点（30c号火线），在继电器板上30-接地点，在继电器板附近（左A柱）81-接地连接点，在仪表板线束内（由30 分出）135 -接地连接点，在仪表板线束内（由30 分出）4、空调压力开关、风扇热敏开关、风扇继电器和风扇（44-57）电路图F18-散热风扇热敏开关F129-空调压力开关J279-散热风扇1档速度继电器（红色）在附加继电器架上（214继电器）J280-散热风扇2档速度继电器（棕色）在附加继电器架上（370继电器）N39-散热风扇的串联电阻S42-保险丝，40A，黄色，在附加继电器架上S51-保险丝，5A，红色，在附加继电器架上T2b-2针插头，在发动机室的左前侧T4-4针插头，在发动机室的左前侧T10k-10针插头，灰色在左A柱处（14号位）V7-散热风扇32 -接地点，在继电器板边上（在A柱）127 -接地连接点，在空调压缩机线束内501c 螺栓连接点2（30B号火线），在继电器板上503 -螺栓连接点（75x火线），在继电器板上第8节收放机电路图1、收放机（1-14）电路图D-点火开关J285-组合仪表的控制单元R-收放机R11-天线R24-天线放大器S237-保险丝，20A，在保险丝架上T1-单针插头T8-8针插头，黑色，在收放机上T32a-32针插头，蓝色，在组合仪表上T32b-32针插头，绿色，在组合仪表上A21 -连接线（86s），在仪表板线束内A23 -连接线（30s），在仪表板线束内A60 -连接点（转速信号），在组合仪表线束内45 -接地连接点，在仪表板下的中央左侧501A -螺栓连接点2（30B号火线），在继电器板上R-收放机R21-左前扬声器，在左前车门上R23-右前扬声器，在右前车门上T4-4针插头，黑色，在右A柱处T4a -4针插头，黑色，在右A柱处T4b-4针插头，黑色，在右A柱处T4c-4针插头，黑色，在右A柱处T8-8针插头，黑色，在收放机上（电源）T8a-8针插头，棕色，在收放机上（输出）T8c-8针插头，黑色，在左A柱处（4号位）T8d-8针插头，黑色，左右A柱处（7号位）A19 -连接线（58d），在仪表板线束内A76 -连接线（K诊断线），在仪表板线束内R-收放机R15-左后扬声器，在左后车门上R17-右后扬声器，在右后车门上T4-4针插头，黑色，在右A柱处T4b-4针插头，黑色，在左A柱处T6f-6针插头，红色，在左B柱处T6d-6针插头，红色，在右B柱处T8a-8针插头，棕色，在收放机上（输出）T8c-8针插头，黑色，在左A柱处（4号位）T8d-8针插头，黑色，左右A柱处（7号位）附录2、中央电器板 （1）正面（2）反面 53B 30A 红色4240A 红色515A棕色3130A 绿色53A 30A 红色4、左A 柱T2a 黄色6、右T4 黄/紫色8、保险丝架S2-10A S4-5A S5-10A S6-5A S7-10A S12-10A S13-10A S14-10A S15-10A S18-10A S19-10 S20-15A S21-15A S22-5A S23-5A S24-25A S25-30A S26-30A S28-20A S29-20A S31-15A S32-20A S33-15A S34-15A S36-15A S37-20A S38-15A S39-15A S40-25A。

https://portal.cpn.vwg/elsapro/elsaweb/ctr/WDshowContent/document/2946799
2016/2/2
w
上海大众全新帕萨特轿车
电路图
页码，4/8(W)
编号 39 / 4
左前汽车高度传感器, 后部车身加速传感器, 减震电子调节控制单 元
G78 - 左前汽车高度传感器
w
上海大众全新帕萨特轿车
页码，2/8(W)
电路图
ws = 白色 sw = 黑色 ro = 红色 rt = 红色 br = 褐色 gn = 绿色 bl = 蓝色 gr = 灰色 li = 淡紫色 vi = 淡紫色 ge = 黄色 or = 橘黄色 rs = 粉红色
编号 39 / 2
减震电子调节控制单元, 端子 15 供电继电器
J250 - 减震电子调节控制单元
N336 - 左前减震调节阀
T2gc - 2 芯插头连接, 棕色 T4af - 4 芯插头连接, 黑色
T47b
B476 B477 B478 B538 B539
- 47 芯插头连接, 黑色 - 连接 12，在主导线束中 - 连接 13，在主导线束中 - 连接 14，在主导线束中 - 连接 29，在主导线束中 - 连接 30，在主导线束中
2016/2/2
w
上海大众全新帕萨特轿车
页码，7/8(W)
电路图
编号 39 / 7
减震电子调节控制单元, 右前减震调节阀, 左后减震调节阀, 右后减 震调节阀
J250 - 减震电子调节控制单元
N337 - 右前减震调节阀
N338 - 左后减震调节阀
N339 - 右后减震调节阀
T2gd T2ge T2gf

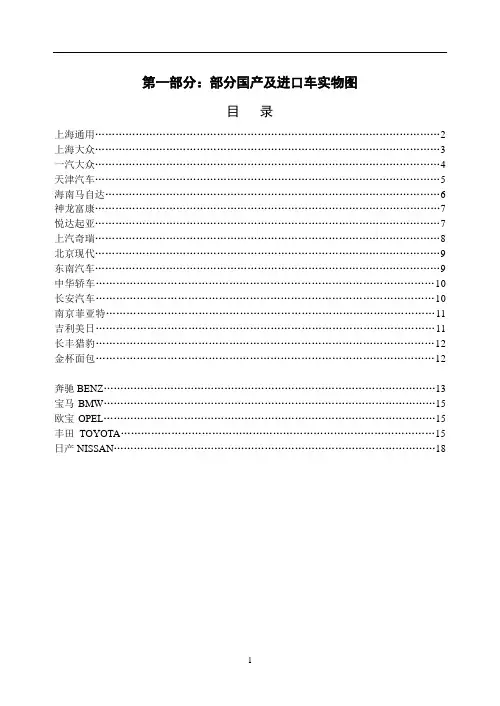

第一部分：部分国产及进口车实物图目录上海通用 (2)上海大众 (3)一汽大众 (4)天津汽车 (5)海南马自达 (6)神龙富康 (7)悦达起亚 (7)上汽奇瑞 (8)北京现代 (9)东南汽车 (9)中华轿车 (10)长安汽车 (10)南京菲亚特 (11)吉利美日 (11)长丰猎豹 (12)金杯面包 (12)奔驰BENZ (13)宝马BMW (15)欧宝OPEL (15)丰田TOYOTA (15)日产NISSAN (18)上海通用别克GL8 诊断座位于仪表板左下方，16PIN ，选用[CANDI]测试接头上海通用别克，位于仪表板下方，转向柱附近，16PIN ，选用[CANDI]测试接头上海通用赛欧，驾驶室仪表板左下方保险丝盒内，取掉保险丝盒盖即可看到，16 PIN ，选用[CANDI]测试接头上海大众帕萨特B5，变速杆后，驻车制动杆旁，拿掉盖板即可看到，16PIN ，选用[CANDI]测试接头上海大众桑塔那2000，变速杆防尘罩下，16PIN ，选用[CANDI]测试接头上海大众波罗，仪表板下方，16PIN ，选用[CANDI]测试接头一汽大众捷达（5气门），在仪表板保险丝盒右后面，16PIN ，选用[CANDI]测试接头一汽大众宝来1.8，中控台下方，16PIN ，选用[CANDI]测试接头一汽AUDI A6 仪表板左下侧，16PIN ，选用[CANDI]测试接头一汽AUDI 100 2.6E ，发动机室左后侧，4PIN ，选用[AUDI 2+2]测试接头天津夏利2000，发动机室电瓶后侧减振器支座旁，17PIN ，选用[TOYOTA]测试接头天津威姿，仪表板下侧，16PIN ，选用[CANDI]测试接头海南马自达普利马，位于发动机室左前侧，17PIN ，选用[MAZDA]测试接头海南马自达福美来，位于发动机室左后侧防火墙附近，17PIN ，选用[MAZDA]测试接头海南马自达323，位于发动机室左后侧防火墙附近，17PIN,选用[MAZDA]测试接头神龙富康988，AT 系统诊断座在仪表板下保险丝盒内，16PIN ，选用[CANDI]测试接头神龙富康988东风悦达起亚千里马，位于仪表板下侧，16PIN ，选用[CANDI]测试接头上汽奇瑞，ABS 诊断座位于仪表板下，16PIN ，选用[CANDI]测试接头上汽奇瑞，摩托罗拉K2电控系统诊断座，位于发动机室防火墙附近，16PIN ，选用[摩托罗拉]测试接头上汽奇瑞,MM 电控系统诊断座位于发动机室防火墙附近，3PIN ，选用[奇瑞]测试接头北京现代索纳塔，位于仪表板下，16PIN ，选用[CANDI]测试接头东南菱帅，仪表板下转向柱附近，16 PIN ，选用[CANDI]测试接头东南得力卡面包车，仪表板下，16 PIN ，选用[CANDI]测试接头中华轿车，仪表板下转向柱附近，16PIN ，选用[万用三线]测试接头，按仪器提示连接。

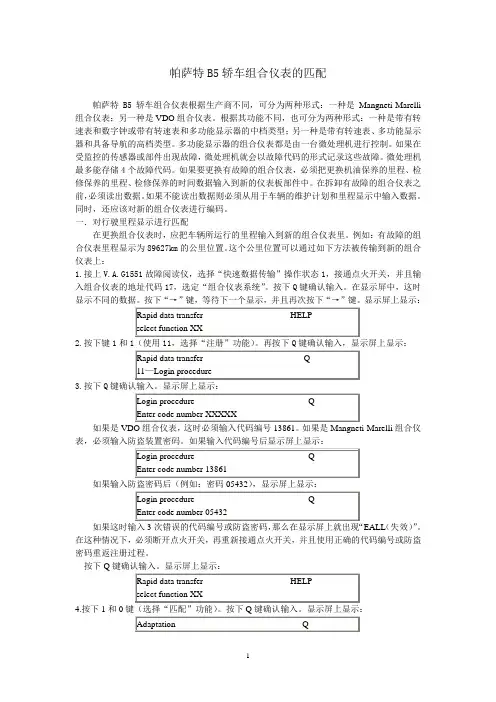

帕萨特B5轿车组合仪表的匹配帕萨特B5轿车组合仪表根据生产商不同，可分为两种形式：一种是Mangneti-Marelli 组合仪表；另一种是VDO组合仪表。

根据其功能不同，也可分为两种形式：一种是带有转速表和数字钟或带有转速表和多功能显示器的中档类型；另一种是带有转速表、多功能显示器和具备导航的高档类型。

多功能显示器的组合仪表都是由一台微处理机进行控制。

如果在受监控的传感器或部件出现故障，微处理机就会以故障代码的形式记录这些故障。

微处理机最多能存储4个故障代码。

如果要更换有故障的组合仪表，必须把更换机油保养的里程、检修保养的里程、检修保养的时间数据输入到新的仪表板部件中。

在拆卸有故障的组合仪表之前，必须读出数据。

如果不能读出数据则必须从用于车辆的维护计划和里程显示中输入数据。

同时，还应该对新的组合仪表进行编码。

一．对行驶里程显示进行匹配在更换组合仪表时，应把车辆所运行的里程输入到新的组合仪表里。

例如：有故障的组合仪表里程显示为89627km的公里位置。

这个公里位置可以通过如下方法被传输到新的组合仪表上：1.接上V.A.G1551故障阅读仪，选择“快速数据传输”操作状态1，接通点火开关，并且输入组合仪表的地址代码17，选定“组合仪表系统”。

按下Q键确认输入。

在显示屏中，这时显示不同的数据。

按下“→”键，等待下一个显示，并且再次按下“→”键。

显示屏上显示：2.按下键1和3.按下Q键确认输入。

显示屏上显示：如果是组合仪如果这时输入3次错误的代码编号或防盗密码，那么在显示屏上就出现“EALL（失效）”。

在这种情况下，必须断开点火开关，再重新接通点火开关，并且使用正确的代码编号或防盗密码重返注册过程。

按下Q键确认输入。

显示屏上显示：4.按下1和05.按下0和96.公里位置的最后的数字位置必须被四舍五入到10km以上。

所以89627km的匹配值为089637.按下Q所输入的公里位置这时在组合仪表部件的显示器中显示。

全车电路图一、基本电路图二、5V发动机电路图三、ABS防抱死制动系统电路图四、安全气囊系统电路图五、舒适电子系统电路图六、空调系统电路图七、收放机电路图八、附录一、基本电路图1、蓄电池、点火开关、发电机、起动机、X触点继电器电路图(1-14)见图22-1。

2、电子防盗器、防盗器报警灯、自诊断接口、发电机充电指示灯电路图(15-28)见图22-2。

22-3。

4、仪表板、制动系统警告灯、转向警告灯、远光指示灯、制动液位报警开关电路图等(43-56)见图22-4。

5、仪表板、环境温度传感器、冷却液温度传感器、冷却液液位开关、燃油表传感器、CAN总线和机油状态传感器等电路图(57-70)见图22-5。

6、手制动开关、清洗液位传感器、制动片磨损信号开关等电路图(71-84)见图22-6。

7、转向开关、大灯变光开关、停车灯开关、左前灯电路图(85-98)见图22-7。

8、带转向继电器的警告灯开关、右前灯电路图(99-112)见图22-8。

9、制动灯开关、制动灯、尾灯电路图(113-126)见图22-9。

10、收放机、点烟器、仪表板通风照明电路图(127-140)见图22-10。

11、开关和仪表灯光控制、大灯调节、大灯调节马达电路图(141-154)见图22-11。

12、灯光开关、雾灯开关、杂物箱灯、牌照灯电路图(155-168)见图22-12。

13、前后雾灯、倒车灯电路图(169-182)见图22-13。

14、双音喇叭及继电器电路图(183-196)见图22-14。

马达电路图(197-210)见图22-15。

16、后风窗加热开关、后风窗加热器电路图(211-224)见图22-16。

17、雨刮器继电器、前风挡雨刮器马达电路图(225-238)见图22-17。

22-18。

[TOP]1、蓄电池、起动机、发电机电路图(1-14)见图22-19。

感器) 电路图(15-28)见图22-20。

见图22-21。

见图22-22。

49
10
50
11
51
G39前氧传感器T6 / 5
12
52
G39前氧传感器T6 / 6
13
53
G70空气流量计4 # (5V)
14
54
15
55
至制动开关(不刹车有电)
16
56
至制动开关(刹车有电)
17
57
18
58
CAN-L
19
59
20
60
CAN-H
21
J271供电继电器控制线
61
22
62
30火线
23
63
上海大众帕萨特新领驭1.8TCED发动机电脑针角对照表
ECU针角
含义
ECU针角
含义
T121 / 1
搭铁
41
至J255空调单元T16b/12
T121 / 2
搭铁
42
3
D/15火线S17保险10A
43
K,至J285仪表T32b/5
4
44
5
G39前氧传感器T6/4加热
45
6
46
7
47
8
48
9
N112二次空气进气阀
ECU针角
含义
81
102
N70点火线圈1 T4/3
82
G28转速传感器3 #
103
N291点火线圈3 T4/3
83
J338电子节气门2 # (5V)
104
N75增压压力限制电磁阀
84
J338电子节气门4 #(信号)
105
N249涡轮增压器循环空气阀
85
G72进气温度传感器1 #

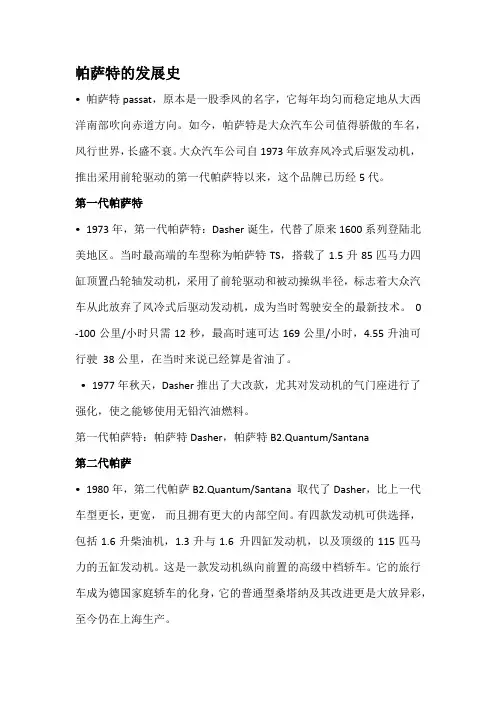

帕萨特的发展史• 帕萨特passat，原本是一股季风的名字，它每年均匀而稳定地从大西洋南部吹向赤道方向。

如今，帕萨特是大众汽车公司值得骄傲的车名，风行世界，长盛不衰。

大众汽车公司自1973年放弃风冷式后驱发动机，推出采用前轮驱动的第一代帕萨特以来，这个品牌已历经5代。

第一代帕萨特• 1973年，第一代帕萨特：Dasher诞生，代替了原来1600系列登陆北美地区。

当时最高端的车型称为帕萨特TS，搭载了1.5升85匹马力四缸顶置凸轮轴发动机，采用了前轮驱动和被动操纵半径，标志着大众汽车从此放弃了风冷式后驱动发动机，成为当时驾驶安全的最新技术。

0 -100公里/小时只需12秒，最高时速可达169公里/小时，4.55升油可行驶38公里，在当时来说已经算是省油了。

• 1977年秋天，Dasher推出了大改款，尤其对发动机的气门座进行了强化，使之能够使用无铅汽油燃料。

第一代帕萨特：帕萨特Dasher，帕萨特B2.Quantum/Santana第二代帕萨• 1980年，第二代帕萨B2.Quantum/Santana 取代了Dasher，比上一代车型更长，更宽，而且拥有更大的内部空间。

有四款发动机可供选择，包括1.6升柴油机，1.3升与1.6 升四缸发动机，以及顶级的115匹马力的五缸发动机。

这是一款发动机纵向前置的高级中档轿车。

它的旅行车成为德国家庭轿车的化身，它的普通型桑塔纳及其改进更是大放异彩，至今仍在上海生产。

第二代帕萨特：帕萨特B2.Quantum，帕萨特B2. Santana，帕萨特B3 第三代帕萨特• 1988年，大众公司向全球推出了第三代帕萨特(B3)。

没有前进气格栅成为其外观上最显著的特点。

帕萨特B3搭载的是2.0升16气门发动机，具有134匹马力，扭矩180牛米，0-100公里/小时需要近10秒的时间，最高时速可达201公里/小时。

B3虽然有些独特的配置，比如后排座椅可调节的，但是与日本和美国的对手比起来，销量还是差强人意• 19 91年，大众第一款装配V6发动机的帕萨特下线了。

全新帕萨特轿车更换BCM后操作程序： 全新帕萨特轿车更换BCM后操作程序：PagePage-0技术总监：王谷泉全新帕萨特轿车更换BCM后操作程序： 全新帕萨特轿车更换BCM后操作程序： 目 录对新BCM控制单元进行编码 对新BCM控制单元进行编码 关闭生产模式 匹配遥控钥匙PagePage-1技术总监：王谷泉全新帕萨特轿车更换BCM后操作程序： 全新帕萨特轿车更换BCM后操作程序：对BCM编码PagePage-2技术总监：王谷泉全新帕萨特轿车更换BCM后操作程序： 全新帕萨特轿车更换BCM后操作程序：PagePage-3技术总监：王谷泉全新帕萨特轿车更换BCM后操作程序： 全新帕萨特轿车更换BCM后操作程序：PagePage-4技术总监：王谷泉全新帕萨特轿车更换BCM后操作程序： 全新帕萨特轿车更换BCM后操作程序：PagePage-5技术总监：王谷泉全新帕萨特轿车更换BCM后操作程序： 全新帕萨特轿车更换BCM后操作程序：PagePage-6技术总监：王谷泉全新帕萨特轿车更换BCM后操作程序： 全新帕萨特轿车更换BCM后操作程序：PagePage-7技术总监：王谷泉全新帕萨特轿车更换BCM后操作程序： 全新帕萨特轿车更换BCM后操作程序：注意： 更换的新BCM控制单元的编码不正确，需要对 更换的新BCM控制单元的编码不正确，需要对 其长编码的相关字节重新进行编码！PagePage-8技术总监：王谷泉全新帕萨特轿车更换BCM后操作程序： 全新帕萨特轿车更换BCM后操作程序：注意： 更换的新BCM控制单元的编码不正确，需要对 更换的新BCM控制单元的编码不正确，需要对 其长编码的相关字节重新进行编码！PagePage-9技术总监：王谷泉注意：在全部字节的长编修之在全部字节的长编码修正之后，点击右向三角翻页键时，会弹出一个对话框询问是会弹出个对话框，询问是否确认已经修改的长编码？请选择确认，然后退出编码操作并次点击进编操作，并再次点击进入编码选项，复查是否已将正确的编码编入了各个字节关闭生产模式说明：在更换新的BCM控制器之后，如果没有关闭生产模式，控制器之后如果没有关闭生产模式那么在匹配遥控钥匙时，就会出现按压闭锁键后，不能锁闭车门，而按压开锁键后，可以开启车门锁的故障现象！匹配遥控钥匙1说明说明：匹配遥控钥匙操作程序结束之后，在10秒之内，按下遥控钥匙上的开锁/闭锁按键一次，以便使已经被激活的BCM控制单元接收并存储遥控钥匙发射器的频率。

ABS/ESP控制单元
TCS要求 EBC要求 ABS应用 EDL介入 ESP介入
车轮转速，左前 车轮转速，右前 车轮转速，左后 车轮转速，右后
2020/11/4
团结 信赖 创17造 挑战
5、主要特性
串行接口具有：信息传递有次 序性，控制单元不平等。
优先权：方法是大众与波许共 同定义。
控制单 元A
控制单 元B
二进制和十六进制
A = 10 B = 11 C = 12 D = 13 E = 14 F = 15
2020/11/4
十六进位例如:
3AB7
3AB7
7 x 160 = 7 x 1 =
7
11 x 161 = 11 x 16 = 176
10 x 162 = 10 x 256 = 2560
3 x 163 = 3 x 4096 = 12288
8比特信息
水温传感器使用8比特信号的举例
一个8比特信息有256不同的值
27
26
25
24
23
22
21
20 相对对字应的数 v对al应ue
的数 的温
128 64 32 16 8
4
2
1 字de
0
0
0
0
00C
0
0
0
0
0
0
0
1
1
0.50C
0
0
0
0
0
0
1
0
2
10C
…
…
…
1
0
0
0
1
0
2020/11/4
团结 信赖 创16造 挑战
注：
TCS-驱动力控制

本说明书适用于下列表中各种型号的全新一代Polo 轿车。

用户在使用本公司产品以前，必须认真研读产品使用维护说明书，任何不当的使用、保养和修理都可能导致车辆的损坏及影响质量担保服务。

因此，在使用产品前请认真阅读本使用说明书，并对照表中的型号确认您的车型。

名称型号发动机变速箱全新一代Polo轿车SVW71522AF DMB五挡手动变速器全新一代Polo轿车SVW71522BF DMB六挡自动变速器本使用维护说明书描述了该车型车辆在当前范围的配置、功能及操作的一般通用信息，但用户车辆的实际配置和功能等信息以具体交付时的为准。

本公司将持续对各种车型进行改进，各车型在外形、配置、功能和结构设计等方面也可能随时会发生变化，故本公司有权在法律法规允许的范围内对本说明书有关版本进行更改、补充，若用户对此有疑义请及时拨打上汽大众客户服务热线400-820-1111予以咨询。

未经本公司书面同意，不得复制、翻译或摘录本使用维护说明书。

上汽大众汽车有限公司依法保留对本说明书有关版本进行更改、补充等的一切权利。

中国印刷。

上汽大众汽车有限公司公司地址：中国上海安亭于田路公司电话：59561888邮政编码：201805企业标准号： Q31/0114000127C124-2019 Q/JQAB 270-2019致尊敬的用户尊敬的用户：感谢您对上汽大众的信任与厚爱！在您选择了上汽大众产品的同时，您已经启动了全新的汽车生活之旅。

在整个旅行过程中，上汽大众和旗下1000余家大众品牌特许销售商/特约维修站都将始终陪伴您左右。

衷心希望您的每一天行车生活，都因有上汽大众的同行而更精彩！如果您对车辆使用有任何疑问，上汽大众经销商随时随地为您提供帮助，我们的上汽大众客户服务中心全国统一寻呼400-820-1111也将是您的坚强后盾。

2005年10月18日，上汽大众正式发布了“Techcare”服务品牌。

2014年9月，上汽大众以“匠心·挚诚”重新定义售后服务，将其作为上汽大众售后服务品牌的全新服务理念。

R50
T1bf
HF
T1ag
J503
T16n/3 红/ 绿 1.0 T16n/6 棕/红 1.0 T16n/2 红 1.0
T16n/7 棕/绿 1.0
T8c/2
棕/绿 1.0
T8c/1
红/ 绿 1.0
T8d/2
棕/红 1.0
T8d/1
红 1.0
T8c/6
棕/绿 1.0
T8c/5
白 红/ 绿 1.0 0.5 + + T4co/3 T4co/4
2009.04
帕萨特新领驭
30
导航系统电路图
30
编号. 27/2
收音机和导航系统的带显示单元的控制单元、 滤波电容器、保护二极管、天线放大器 ( 电 话 / 收音机 )、收音机 / 电话天线
500 红 16.0 红 2.5 37
A C24 E15 J9 J201 J503
A23
A+
S237
20A 37a 红/蓝 2.5
帕萨特新领驭 导航系统电路图
说明 信息 继电器位置分配和保险丝位置分配 多针脚插头连接 控制单元和继电器 接地点 => 注意在一览中的安装位置！
导航系统电路图
编号. 27/1
1 2
24 25 26 27
28 29
3 4
5 6 7
31 32 33 34 35 36 37
8 9 10 11 38 39 40 41 42 43 44
J285 J412 J503 T12bj T12bk T16 T16n
组合仪表中带显示单元的控制单元，在仪表板左侧 移动电话电子操作装置控制单元，在前座乘客手套箱 左侧支架上 收音机和导航系统的带显示单元的控制单元，在仪表 板中间出风口下方 12 针插头，蓝色，在收音机和导航系统的带显示单元的 控制单元后部 12 针插头，绿色，在收音机和导航系统的带显示单元的 控制单元后部 16 针插头，黑色，自诊断接口插头，在仪表板左侧 下方 16 针插头 ( 1-8 针棕色，9-16 针黑色 )，收音机和 导航系统的带显示单元的控制单元插头 18 针插头，蓝色，在左 A 柱处 12 号位 18 针插头，黑色，移动电话电子操作装置控制单元 插头 32 针插头，绿色，组合仪表中带显示单元的控制单 元插头 连接线 ( 诊断线 K )，在仪表板线束内 连接线 ( CAN 总线的高位 )，在仪表板线束内 连接线 ( CAN 总线的低位 )，在仪表板线束内

大众车系匹配设定通道号和刷隐藏功能大全大众车匹配设定通道号途安、途锐、辉腾；途锐轮胎气压灯基本设定大众新5053—65—16—1089610匹配——通道5输入左前胎压10匹配——通道6输入右前胎压10匹配——通道8输入右后胎压10匹配——通道7输入左后胎压发动机01 -04 -060 节气门控制单元74--废气再循环组合阀 1.8T 77 --二次空气系统01-10-0 0 删除节气门控制单元自学习值17-11-11463 激活巡航功能带定速巡航功能的大众车17-11-16167 关闭巡航功能自动变速器02-0 4-000 强制低挡功能所有大众自动挡的车01-04-063 ESP(ABS) 03-04-001 加液排气带ESP的03-04-010（POLO GP）60 方向盘转角传感器G85 63 横向加速度传感器G20066 制动压力传感器G201 93 ESP激活103 ESP关闭114-ESP设定固定登陆码空气悬挂系统34-16-31564 空气悬挂自适应途锐.辉腾. 固定登陆码10 -1 左前轮高度自适应497mm 2-右前轮高度自适应497mm:3--左后轮高度自适应502mm 4 -左后轮高度自适应502mm胎压系统65-16-10896 轮胎监控自适应途锐.辉腾. 固定登陆码105--左前胎压自适应 2.4-2.8pa 10-6 右前胎压自适应 2.4-2.8pa10-7 左后胎压自适应 2.8-3.2pa 10-8 右后胎压自适应 2.8-3.2pa组合仪表17-11-13861 更换里程表输入里程用固定登陆码10-2 保养周期显示复位用于消除保养提示输入0即可10-3 燃油消耗显示校正10-4 仪表信息系统语言选择10-9 里程显示自适应总里程数小于100公里的表预输入的数字大于10010-16 读出里程脉冲数10-30 燃油表自适应燃油表指针随动示值120-136之间变化10-40 输入保养周期内剩余里程10-43 保养间隔里程输入仪表编码后数第二位1车型舒适系统46-10-0 清除所有的遥控钥匙开=1；关=0: `10-1 匹配所有的遥控钥匙10-3 自动锁上/打开车速达每小时15公里，自动上锁10-4 自动锁上/打开点火钥匙拔出，车门自动开锁10-5 解除内部监控10-6 开锁喇叭响开锁确认信号10-7 锁车喇叭响锁车确认信号10-8 锁车转向信号闪转向信号闪2次，确认锁已开10-9 开锁转向信号闪转向信号闪1次，确认锁车10-10 设置警报喇叭警报方式带遥控警报器的大众车2=德国；3=英国；1=其他国家10-24 后尾箱自适应phaeton 开=1；关=08 k1 i开=1；关=08安全气囊15-10-1 ?关闭副驾驶员气囊:10-2 ?关闭驾驶员气囊! 10-3 关闭右侧气囊10-4 关闭左侧气囊自动空调08- 4 -0 空调器翻版电机带自动空调的车型)左大灯29-4-1 左大灯自适应phaeton.touareg 83右大灯39-4-1 右大灯自适应phaeton.touareg 83天窗系统38-8-33 内部监测是否打开phaeton.touareg防盗系统175和17-8 -81 读取车架号和防盗码phaeton.touareg11（16）PIN 密码10-21 钥匙数量最多8把.点压不能低与12.7V11-19795 更换kessy 17-7 编码8 23 更新原PIN途锐大灯编码;09---07 --105724(0105697)辉腾车后备箱开关设定46-12-24-0--ACCEPT---保存途安、途锐、辉腾Can-Bus 的区别：途安：1T,VW Touran,01,02,03,08,09,15,16,17,18,19,25,37,3D,42,44,46,52,55,56,62,69,72,76,77,7D途锐：7L,VWTouareg,01,02,03,05,06,08,09,11,15,16,17,18,19,1C,22,29,34,36,37,39,46,47,56,65,68,69,6E,75,77辉腾：3D,VW PhaetonD1,01,02,03,05,06,07,08,09,11,13,15,16,17,18,19,23,27,28,29,34,36,37,38,39,46,47,57,65,66,68,69,71,75,76,77其中：01，发动机02，自动变速箱03，ABS05，启动授权模块06，乘客坐椅07，大灯控制!08，自动空调; 09，中央电器系统0D，左侧滑门11，发动机I2电子离合器13 距离控制14，电控悬架15，安全气囊16，方向盘电器. 17，仪表18，辅助加热19，CAN网关1C，位置监测21，发动机III 22，四轮驱动23，刹车调压24，驱动防滑25，电子防盗26，电动天窗27，后灯光控制28，后空调29，左侧灯光31，发动机其他32，差速锁止机构34，车身调平35，中央门锁* 36，司机座椅控制37，巡航控制38，天窗控制39，右侧灯光41，柴油泵42，司机侧门43，刹车辅助44，转向辅助45，内部监控46，舒适系统47，音响系统48，左后座椅控制49，自动大灯51，电子驱动52，乘客侧车门53，驻车制动!54，后扰流板55，氙灯射程56，收音机57，电视58，辅助燃油箱59，牵引保护61，电瓶控制62左后车门63，司机辅助系统64，稳定系统65，轮胎气压66，右后座椅控制67，语音控制68，雨刮器69，拖车控制71，电瓶充电72，右后车门73，乘客辅助系统75，紧急呼叫76，停车辅助77，车载电话78，滑门7D，辅助加热奥迪系列；蓝牙匹配77-12-133-0激活77-12-134-1激活免提A4B6拖车控制单元匹配J345-12-64ABS,ESP测试激活03-04-03激活03-04-103关闭油浮子匹配17-12-30-128（最底线）-134（八升位置）仪表语言转换17-12-04-002（英语）-008（中文）G85，03-11-40168,03-08-05,03-04-01转向角度正负0点25内A4部件保护{空调08-12-81-26467转向柱电器J52716-12-81-00111车载供电控制单元J519，09-12-81-46992座椅记忆控制单元36-12-81-20771关闭、接通A6副驾驶安全气囊15-12-01-00001（关闭）-00000（打开）关闭、打开巡航01-11-11463（打开）-16167（关闭）A4运输保护模式17（56）-12-99-00000（关闭）-00001（开启）A6里程数17-11-13861 10-09-里程数除以10的数值A8D3运输模式（电瓶管理运输模式61-12-01-00000（关闭）-00001（开启）气动悬架运输模式34-12-10273（开启）-41172（关闭）转向角转感器校零03-11-40168 03-04-01-左右打方向大于15度--确定保养灯归零17-12-02-0-保存17-12-42-最小里程17-12-43-最大里程17-12-44-保养天数节气门，强制降档基本设定01-04-60 01-04-63-油门踏到底-保存电子后刹车片更换设定53-06-007打开-保存更换后复位53-06-006关闭-保存复位53-06-10自适应A8L需要输入刹车片厚度53-12-006-12-保存奥迪08年下半年之后保养复位17-12-45-1 17-12-50-5 17-12-50-5017-12-51-365 17-12-52-100 17-12-54-360 17-12-53-0 17-12-55-0奥迪2011年的A4L,A6L,A8L保养归零：1. 17-10-02-设定02. 17-10-40-设定503. 17-10-41-设定2754. 17-10-42 设定1005.17-10-43-设定1006. 17-10-44-设定3657，17-10-50-设定100 8，17-10-51-设定3659，17-10-52-设定50 10，17-10-53-设定011，17-10-54-设定90 12，17-10-55-设定0奥迪疝气灯设定：（在系统无其他故障时，仅含大灯未设定时才能进行）55 --04 --001，然后手动调整大灯到正常位置。

上海大众全新帕萨特轿车电路图编号 19 / 101.2011收音机装置 RCD 310自 2011 年 1 月起上海大众全新帕萨特轿车电路图编号 19 / 2A42-019020111RAB328SA 4B315B316B319B415B416B421B422J 533J 533J 51910.0rt6.0rt 6.0rt0.5rt/sw or/vi0.35or/vior/br0.35or/br0.35or/viT20c /200.35or/brT20c /100.5rt/wsws =白色sw =黑色ro =红色rt =红色br =褐色gn =绿色bl =蓝色gr =灰色li =淡紫色vi =淡紫色ge =黄色or =橘黄色rs =粉红色车载电网控制单元, 收音机A - 蓄电池J519- 车载电网控制单元J533- 数据总线诊断接口R -收音机SA4- 保险丝架 A 上的保险丝 4SB13- 保险丝架 B 上的保险丝 13SC32- 保险丝架 C 上的保险丝 32T16q - 16 芯插头连接T20c- 20 芯插头连接507 - 螺栓连接（30），在蓄电池保险丝座上 B315- 正极连接 1（30a ），在主导线束中 B316- 正极连接 2（30a ），在主导线束中 B319 - 正极连接 5（30a ），在主导线束中 B328- 正极连接 14（30a ），在主导线束中B415- 连接 1（信息娱乐系统 CAN 总线，High ），在主导线束中 B416 - 连接 2（信息娱乐系统 CAN 总线，High ），在主导线束中B421 - 连接 1（信息娱乐系统 CAN 总线，Low ），在主导线束中 B422- 连接 2（信息娱乐系统 CAN 总线，Low ），在主导线束中上海大众全新帕萨特轿车电路图编号 19 / 3A42-019030111387J 519ws=白色sw =黑色ro =红色rt =红色br =褐色gn =绿色bl =蓝色gr =灰色li =淡紫色vi =淡紫色ge =黄色or =橘黄色rs=粉红色车载电网控制单元, 收音机, USB 接口支架, 外部音频源接口J519- 车载电网控制单元R -收音机R193- USB 接口支架R199- 外部音频源接口T4ap - 4 芯插头连接T5a - 5 芯插头连接T5b - 5 芯插头连接T5c - 5 芯插头连接T10m - 10 芯插头连接T12v - 12 芯插头连接T16q- 16 芯插头连接387 - 接地连接 22，在主导线束中 610- 接地点（音频），在前中控台下面上海大众全新帕萨特轿车电路图编号 19 / 4A42-019040111R 23B103B104J 519ws =白色sw =黑色ro =红色rt =红色br =褐色gn =绿色bl =蓝色gr =灰色li =淡紫色vi =淡紫色ge =黄色or =橘黄色rs =粉红色车载电网控制单元, 收音机, 左前高音喇叭, 左前低音喇叭, 右前高音喇叭, 右前低音喇叭J519- 车载电网控制单元R - 收音机R20- 左前高音喇叭R21- 左前低音喇叭R22- 右前高音喇叭R23- 右前低音喇叭T2L - 2 芯插头连接T2m - 2 芯插头连接T4g - 4 芯插头连接T4h - 4 芯插头连接T16q - 16 芯插头连接T28a - 28 芯插头连接T28b- 28 芯插头连接B101 - 连接（正极，左前侧扬声器），在主导线束中B102- 连接（负极，扬声器），在主导线束中 B103 - 连接（正极，扬声器），在主导线束中B104- 连接（负极，扬声器），在主导线束中上海大众全新帕萨特轿车电路图编号 19 / 5A42-019050111R14R 16J 519ws =白色sw =黑色ro =红色rt =红色br =褐色gn =绿色bl =蓝色gr =灰色li =淡紫色vi =淡紫色ge =黄色or =橘黄色rs =粉红色车载电网控制单元, 收音机, 左后高音喇叭, 左后低音喇叭, 右后高音喇叭, 右后低音喇叭J519- 车载电网控制单元R -收音机R14- 左后高音喇叭R15- 左后低音喇叭R16- 右后高音喇叭R17- 右后低音喇叭T2n - 2 芯插头连接T2o - 2 芯插头连接T4j - 4 芯插头连接T4k - 4 芯插头连接T16q - 16 芯插头连接T28c - 28 芯插头连接T28d- 28 芯插头连接上海大众全新帕萨特轿车电路图编号 19 / 6A42-019060111J 519ws =白色sw =黑色ro =红色rt =红色br =褐色gn =绿色bl =蓝色gr =灰色li =淡紫色vi =淡紫色ge =黄色or =橘黄色rs =粉红色车载电网控制单元, 收音机, 右侧天线模块, 后盖天线 1, 负导线中的调频频率分滤器, 正导线中的调频频率分滤器, 可加热式后窗玻璃J9- 可加热后窗玻璃继电器J519- 车载电网控制单元R -收音机R109- 右侧天线模块R130- 后盖天线 1R178- 负导线中的调频频率分滤器R179- 正导线中的调频频率分滤器T3j - 3 芯插头连接Z1- 可加热式后窗玻璃662- 接地点，后左侧面件中上海大众全新帕萨特轿车电路图编号 19 / 7A42-019070111RR 189B182610J 5190.35br0.53bl/swws =白色sw =黑色ro =红色rt =红色br =褐色gn =绿色bl =蓝色gr =灰色li =淡紫色vi =淡紫色ge =黄色or =橘黄色rs =粉红色车载电网控制单元, 收音机, 倒车摄像头J519- 车载电网控制单元R -收音机R189- 倒车摄像头T4bh - 4 芯插头连接T5y - 5 芯插头连接T26b - 26 芯插头连接T52c- 52 芯插头连接610 - 接地点（音频），在前中控台下面 B182- 连接（RF ），在车内空间导线束中。

上海大众全新帕萨特轿车电路图编号 7 / 110.2012 3.0 升汽油发动机 , CNGA自 2011 年 9 月起上海大众全新帕萨特轿车电路图编号 7 / 2A42-007021012J 519A135.0ws =白色sw =黑色ro =红色rt =红色br =褐色gn =绿色bl =蓝色gr =灰色li =淡紫色vi =淡紫色ge =黄色or =橘黄色rs =粉红色蓄电池, 抗干扰滤波器, 蓄电池主开关和断路开关, 车载电网控制单元, 蓄电池断路引爆装置, 端子 30 导线分线器A - 蓄电池C24- 抗干扰滤波器E74- 蓄电池主开关和断路开关J234- 安全气囊控制单元J519- 车载电网控制单元N253- 蓄电池断路引爆装置SF1- 保险丝架 F 上的保险丝 1SF2- 保险丝架 F 上的保险丝 2SF4- 保险丝架 F 上的保险丝 4T2et - 2 芯插头连接T2eu - 2 芯插头连接T50- 50 芯插头连接T52a - 52 芯插头连接TV2- 端子 30 导线分线器507- 螺栓连接（30），在蓄电池保险丝座上 640- 接地点 2-，在发动机舱内左侧 676- 接地点 2，在行李箱中左侧*- 截至 2012 年 11 月*2- 自 2012 年 11 月起上海大众全新帕萨特轿车电路图编号 7 / 3A42-007031012J 519A1A1B344C C 1B608BJ 682367J 764B72910.0rtE25.0sw BB0.5bl 0.35br1.0brrt/wsT16s /30.5rt/sw4.0bl/rt 0.5br35.0sw 330ws =白色sw =黑色ro =红色rt =红色br =褐色gn =绿色bl =蓝色gr =灰色li =淡紫色vi =淡紫色ge =黄色or =橘黄色rs =粉红色起动马达, 交流发电机, 电压调节器, 车载电网控制单元, 供电继电器，总线端 50, 电子转向柱锁止装置控制单元, 保险丝架 A 上的保险丝 1, 保险丝架 A 上的保险丝 4B -起动马达C -交流发电机C1- 电压调节器J519- 车载电网控制单元J682- 供电继电器，总线端 50J764- 电子转向柱锁止装置控制单元SA1- 保险丝架 A 上的保险丝 1SA4- 保险丝架 A 上的保险丝 4T1b - 1 芯插头连接T2ax - 2 芯插头连接T4n- 4 芯插头连接T16s - 16 芯插头连接T52b - 52 芯插头连接T52c - 52 芯插头连接367 - 接地连接 2，在主导线束中 B344 - 连接 1（61），在主导线束中 B608 - 连接 4，在车内导线束中 B729- 连接 1（50），在主导线束中上海大众全新帕萨特轿车电路图编号 7 / 4A42-007041012J 519A1A112652J 527E45E22735.0swbrrt/gesw/ws0.350.350.350.35ws =白色sw =黑色ro =红色rt =红色br =褐色gn =绿色bl =蓝色gr =灰色li =淡紫色vi =淡紫色ge =黄色or =橘黄色rs =粉红色定速巡航装置开关, GRA 设置按钮, 车载电网控制单元, 转向柱电子装置控制单元E45- 定速巡航装置开关E227- GRA 设置按钮J519- 车载电网控制单元J527- 转向柱电子装置控制单元T16r- 16 芯插头连接12 - 发动机舱内左侧接地点652- 变速箱和发动机地线的接地点上海大众全新帕萨特轿车电路图编号 7 / 5A42-007051012J 519A136660544J 329B332J 271SB 191.0br 1.5br1.5br br sw 0.5br 0.5rt/sw 0.5rt/swrt/ge sw 0.5rt/sw0.5br ws =白色sw =黑色ro =红色rt =红色br =褐色gn =绿色bl =蓝色gr =灰色li =淡紫色vi =淡紫色ge =黄色or =橘黄色rs =粉红色主继电器, 端子 15 供电继电器, 车载电网控制单元J271- 主继电器J329- 端子 15 供电继电器J519- 车载电网控制单元SB19- 保险丝架 B 上的保险丝 19T52b- 52 芯插头连接44 - 接地点，左侧 A 柱下部 366- 接地连接 1，在主导线束中605 - 接地点，在上部转向柱上B332- 正极连接 18（30a ），在主导线束中 B626- 正极连接 2（15），在主导线束中上海大众全新帕萨特轿车电路图编号 7 / 6A42-007061012J 519B331B352SB 7SB 2**2SB 10**2SB 6SB 9SB 5B355SB 170.5rt/ws 0.5ws/rt1.0bl/vi2.5gr 1.0bl/rt 1.5vi/gr 1.5rt/gn 0.5ws/rt0.5ws/rt 0.5rt/ws 1.5vi/bl ws =白色sw =黑色ro =红色rt =红色br =褐色gn =绿色bl =蓝色gr =灰色li =淡紫色vi =淡紫色ge =黄色or =橘黄色rs =粉红色车载电网控制单元J519- 车载电网控制单元SB2- 保险丝架 B 上的保险丝 2SB5- 保险丝架 B 上的保险丝 5SB6- 保险丝架 B 上的保险丝 6SB7- 保险丝架 B 上的保险丝 7SB9- 保险丝架 B 上的保险丝 9SB10- 保险丝架 B 上的保险丝 10SB17- 保险丝架 B 上的保险丝 17B331- 正极连接 17（30a ），在主导线束中 B352 - 正极连接 3（87a ），在主导线束中 B355- 正极连接 6（87a ），在主导线束中*-截至 2012 年 11 月*2- 自 2012 年 11 月起上海大众全新帕萨特轿车电路图编号 7 / 7A42-007071012J 519B351SB 25SB 4SB 3SB 12J 160B353V 511.0br/rt4.0rt/ge2.5rt/ws*0.5bl/rt4.0rt*24.0rt*0.5br0.35ws/rt2.5rt/gn*2.5rt/ws* 2.5rt/gn*2 1.0ge/rtws=白色sw =黑色ro =红色rt =红色br =褐色gn =绿色bl =蓝色gr =灰色li =淡紫色vi =淡紫色ge =黄色or =橘黄色rs=粉红色循环泵继电器, 车载电网控制单元, 冷却液继续补给泵J160- 循环泵继电器J519- 车载电网控制单元SB3- 保险丝架 B 上的保险丝 3SB4- 保险丝架 B 上的保险丝 4SB12- 保险丝架 B 上的保险丝 12SB25- 保险丝架 B 上的保险丝 25T2cx - 2 芯插头连接T14a - 14 芯插头连接V51- 冷却液继续补给泵B351 - 正极连接 2（87a ），在主导线束中 B353- 正极连接 4（87a ），在主导线束中*-截至 2012 年 11 月*2- 自 2012 年 11 月起上海大众全新帕萨特轿车电路图编号 7 / 8A42-007081012J 519SC 29SC 4SC 10SC 11SC 13SC 16B320B273B285B280B277SC 176.0rt/sw4.0sw 6.0sw 4.0sw 4.0sw 0.5sw/gn0.5sw/vi0.5sw/vi0.5rt/ge0.35ws/sw 0.5sw/gn0.5sw/gn 1.0rt/ws0.5sw/vi 0.5sw/gn0.5sw/vi 0.5rt/ge10.0rt9*10.0rt/ws*2ws =白色sw =黑色ro =红色rt =红色br =褐色gn =绿色bl =蓝色gr =灰色li =淡紫色vi =淡紫色ge =黄色or =橘黄色rs=粉红色车载电网控制单元J519- 车载电网控制单元SC4- 保险丝架 C 上的保险丝 4SC10- 保险丝架 C 上的保险丝 10SC11- 保险丝架 C 上的保险丝 11SC13- 保险丝架 C 上的保险丝 13SC16- 保险丝架 C 上的保险丝 16SC17- 保险丝架 C 上的保险丝 17SC29- 保险丝架 C 上的保险丝 29B273- 正极连接（15），在主导线束中 B277 - 正极连接 1（15a ），在主导线束中 B280 - 正极连接 4（15a ），在主导线束中 B285- 正极连接 9（15a ），在主导线束中 B320- 正极连接 6（30a ），在主导线束中*-截至 2012 年 11 月*2- 自 2012 年 11 月起上海大众全新帕萨特轿车电路图编号 7 / 9A42-007091012J 519B315SC 27B354380655J 220B44110.0rt6.0rt*6.0rt/sw *2grgrgrbrbrbr2.5br2.5grvi/gn0.35sw/ws2.5rt/gews =白色sw =黑色ro =红色rt =红色br =褐色gn =绿色bl =蓝色gr =灰色li =淡紫色vi =淡紫色ge =黄色or =橘黄色rs =粉红色Motronic 控制单元, 车载电网控制单元J220- Motronic 控制单元J519- 车载电网控制单元SC27- 保险丝架 C 上的保险丝 27T94b- 94 芯插头连接380- 接地连接 15，在主导线束中 655- 接地点，在左侧大灯上B315 - 正极连接 1（30a ），在主导线束中 B354- 正极连接 5（87a ），在主导线束中 B441- 连接（GRA ），在主导线束中*-截至 2012 年 11 月*2- 自 2012 年 11 月起上海大众全新帕萨特轿车电路图编号 7 / 10A42-007101012J 519283306D205J 220ws =白色sw =黑色ro =红色rt =红色br =褐色gn =绿色bl =蓝色gr =灰色li =淡紫色vi =淡紫色ge =黄色or =橘黄色rs =粉红色Motronic 控制单元, 车载电网控制单元, 带功率输出级的点火线圈 1, 带功率输出级的点火线圈 2, 火花塞插头, 火花塞J220- Motronic 控制单元J519- 车载电网控制单元N70- 带功率输出级的点火线圈 1N127- 带功率输出级的点火线圈 2P -火花塞插头Q -火花塞T4t - 4 芯插头连接T4u - 4 芯插头连接T14a - 14 芯插头连接T60b- 60 芯插头连接281- 接地连接 1-，在发动机预接线导线束中 283 - 接地连接 2-，在发动机预接线导线束中306 - 接地连接（点火线圈），在发动机预接线导线束中 370- 接地连接 5，在主导线束中640 - 接地点 2-，在发动机舱内左侧 D205- 连接 3（87a ），在发动机预接线导线束中上海大众全新帕萨特轿车电路图编号 7 / 11A42-007111012J 519283283306306D205J 220D2060.350.5ws=白色sw =黑色ro =红色rt =红色br =褐色gn =绿色bl =蓝色gr =灰色li =淡紫色vi =淡紫色ge =黄色or =橘黄色rs=粉红色Motronic 控制单元, 车载电网控制单元, 带功率输出级的点火线圈 3, 火花塞插头, 火花塞J220- Motronic 控制单元J519- 车载电网控制单元N291- 带功率输出级的点火线圈 3P - 火花塞插头Q -火花塞T4v - 4 芯插头连接T14a - 14 芯插头连接T60b - 60 芯插头连接T94b- 94 芯插头连接283- 接地连接 2-，在发动机预接线导线束中306- 接地连接（点火线圈），在发动机预接线导线束中 D205 - 连接 3（87a ），在发动机预接线导线束中 D206- 连接 4（87a ），在发动机预接线导线束中*- 截至 2012 年 11 月*2- 自 2012 年 11 月起上海大众全新帕萨特轿车电路图编号 7 / 12A42-007121012J 519283283306306N 292J 220D206D2060.50.35ws =白色sw =黑色ro =红色rt =红色br =褐色gn =绿色bl =蓝色gr =灰色li =淡紫色vi =淡紫色ge =黄色or =橘黄色rs =粉红色Motronic 控制单元, 车载电网控制单元, 带功率输出级的点火线圈 4, 带功率输出级的点火线圈 5, 火花塞插头, 火花塞J220- Motronic 控制单元J519- 车载电网控制单元N292- 带功率输出级的点火线圈 4N323- 带功率输出级的点火线圈 5P - 火花塞插头Q -火花塞T4bL - 4 芯插头连接T4w - 4 芯插头连接T60b - 60 芯插头连接T94b - 94 芯插头连接283 - 接地连接 2-，在发动机预接线导线束中306- 接地连接（点火线圈），在发动机预接线导线束中 D206- 连接 4（87a ），在发动机预接线导线束中上海大众全新帕萨特轿车电路图编号 7 / 13A42-007131012J 519283306J 220D206D102ws =白色sw =黑色ro =红色rt =红色br =褐色gn =绿色bl =蓝色gr =灰色li =淡紫色vi =淡紫色ge =黄色or =橘黄色rs =粉红色霍尔传感器, Motronic 控制单元, 车载电网控制单元, 带功率输出级的点火线圈 6, 火花塞插头, 火花塞G40- 霍尔传感器J220- Motronic 控制单元J519- 车载电网控制单元N324- 带功率输出级的点火线圈 6P -火花塞插头Q -火花塞T3m - 3 芯插头连接T4bm - 4 芯插头连接T60b- 60 芯插头连接16- 气缸盖罩上的接地点 1283 - 接地连接 2-，在发动机预接线导线束中306 - 接地连接（点火线圈），在发动机预接线导线束中 D102- 连接 2，在发动机舱导线束中D174- 连接 2（5V ），在发动机预接线导线束中D206 - 连接 4（87a ），在发动机预接线导线束中上海大众全新帕萨特轿车电路图编号 7 / 14A42-007141012J 519J 220J 293G 61D102G66br/rtT4p /30.35swswbr/blws =白色sw =黑色ro =红色rt =红色br =褐色gn =绿色bl =蓝色gr =灰色li =淡紫色vi =淡紫色ge =黄色or =橘黄色rs =粉红色爆震传感器 1, 爆震传感器 2, Motronic 控制单元, 车载电网控制单元G61- 爆震传感器 1G66- 爆震传感器 2J220- Motronic 控制单元J293- 散热器风扇控制单元J519- 车载电网控制单元T2es - 2 芯插头连接T3ao - 3 芯插头连接T4p - 4 芯插头连接T60b - 60 芯插头连接T94b- 94 芯插头连接D102- 连接 2，在发动机舱导线束中上海大众全新帕萨特轿车电路图编号 7 / 15A42-007151012J 519J 220G 62G 247G 410D212ws =白色sw =黑色ro =红色rt =红色br =褐色gn =绿色bl =蓝色gr =灰色li =淡紫色vi =淡紫色ge =黄色or =橘黄色rs =粉红色冷却液温度传感器, 燃油压力传感器, 低压的燃油压力传感器, Motronic 控制单元, 车载电网控制单元G62- 冷却液温度传感器G247- 燃油压力传感器G410- 低压的燃油压力传感器J220- Motronic 控制单元J519- 车载电网控制单元T2cf - 2 芯插头连接T3an - 3 芯插头连接T3z - 3 芯插头连接T14a- 14 芯插头连接T60b - 60 芯插头连接T94b- 94 芯插头连接D103 - 连接 3，在发动机舱导线束中D212- 连接 4（5V ），在发动机预接线导线束中上海大众全新帕萨特轿车电路图编号 7 / 16A42-007161012J 519J 220D212G163J 338G 186G 187G 1880.5ws =白色sw =黑色ro =红色rt =红色br =褐色gn =绿色bl =蓝色gr =灰色li =淡紫色vi =淡紫色ge =黄色or =橘黄色rs =粉红色霍尔传感器 2, 电控油门操纵机构的节气门驱动装置, 电控油门操纵机构的节气门驱动装置角度传感器 1, 电控油门操纵机构的节气门驱动装置角度传感器 2, Motronic 控制单元, 节气门控制单元, 车载电网控制单元G163- 霍尔传感器 2G186- 电控油门操纵机构的节气门驱动装置G187- 电控油门操纵机构的节气门驱动装置角度传感器 1G188- 电控油门操纵机构的节气门驱动装置角度传感器 2J220- Motronic 控制单元J338- 节气门控制单元J519- 车载电网控制单元T3ap - 3 芯插头连接T6ad - 6 芯插头连接T60b- 60 芯插头连接D212- 连接 4（5V ），在发动机预接线导线束中上海大众全新帕萨特轿车电路图编号 7 / 17A42-007171012J 519J 220G 28D101G 185G 79sw0.35ws =白色sw =黑色ro =红色rt =红色br =褐色gn =绿色bl =蓝色gr =灰色li =淡紫色vi =淡紫色ge =黄色or =橘黄色rs =粉红色发动机转速传感器, 油门踏板位置传感器, 油门踏板位置传感器 2, Motronic 控制单元, 车载电网控制单元G28- 发动机转速传感器G79- 油门踏板位置传感器G185- 油门踏板位置传感器 2J220- Motronic 控制单元J519- 车载电网控制单元T3aq - 3 芯插头连接T6L - 6 芯插头连接T60b - 60 芯插头连接T94b- 94 芯插头连接D101- 连接 1，在发动机舱导线束中上海大众全新帕萨特轿车电路图编号 7 / 18A42-007181012J 519J 220N 30N 31N 32N 33ws =白色sw =黑色ro =红色rt =红色br =褐色gn =绿色bl =蓝色gr =灰色li =淡紫色vi =淡紫色ge =黄色or =橘黄色rs =粉红色Motronic 控制单元, 车载电网控制单元, 气缸 1 喷油阀, 气缸 2 喷油阀, 气缸 3 喷油阀, 气缸 4 喷油阀J220- Motronic 控制单元J519- 车载电网控制单元N30- 气缸 1 喷油阀N31- 气缸 2 喷油阀N32- 气缸 3 喷油阀N33- 气缸 4 喷油阀T2cL - 2 芯插头连接T2cm - 2 芯插头连接T2cn - 2 芯插头连接T2co - 2 芯插头连接T60b - 60 芯插头连接上海大众全新帕萨特轿车电路图编号 7 / 19A42-007191012J 519J 220N 83N 84N 79G 83ge/rtws =白色sw =黑色ro =红色rt =红色br =褐色gn =绿色bl =蓝色gr =灰色li =淡紫色vi =淡紫色ge =黄色or =橘黄色rs =粉红色冷凝器出口上的冷却液温度传感器, Motronic 控制单元,车载电网控制单元, 曲轴箱排气加热电阻, 气缸 5 喷油阀, 气缸 6 喷油阀G83- 冷凝器出口上的冷却液温度传感器J220- Motronic 控制单元J519- 车载电网控制单元N79- 曲轴箱排气加热电阻N83- 气缸 5 喷油阀N84- 气缸 6 喷油阀T2bm - 2 芯插头连接T2eo - 2 芯插头连接T2eq - 2 芯插头连接T2er - 2 芯插头连接T14a - 14 芯插头连接T60b - 60 芯插头连接T94b- 94 芯插头连接上海大众全新帕萨特轿车电路图编号 7 / 20A42-007201012J 519J 220D196N 316N 318N 205N 80bl/rtbl/rt bl/rt bl/rt bl/rt1.0ws/swws =白色sw =黑色ro =红色rt =红色br =褐色gn =绿色bl =蓝色gr =灰色li =淡紫色vi =淡紫色ge =黄色or =橘黄色rs =粉红色Motronic 控制单元, 车载电网控制单元, 活性碳罐电磁阀 1, 凸轮轴调节阀 1, 进气管风门阀门, 排气门凸轮轴调节阀 1J220- Motronic 控制单元J519- 车载电网控制单元N80- 活性碳罐电磁阀 1N205- 凸轮轴调节阀 1N316- 进气管风门阀门N318- 排气门凸轮轴调节阀 1T2bv - 2 芯插头连接T2ch - 2 芯插头连接T2cj - 2 芯插头连接T2ep - 2 芯插头连接T14a - 14 芯插头连接T60b - 60 芯插头连接T94b- 94 芯插头连接D196- 连接 2（87a ），在发动机预接线导线束中上海大众全新帕萨特轿车电路图编号 7 / 21A42-007211012J 519J 220G 39Z 19B350*2*2*2*21.5ws=白色sw =黑色ro =红色rt =红色br =褐色gn =绿色bl =蓝色gr =灰色li =淡紫色vi =淡紫色ge =黄色or =橘黄色rs=粉红色氧传感器, Motronic 控制单元, 车载电网控制单元, 氧传感器加热G39- 氧传感器J220- Motronic 控制单元J519- 车载电网控制单元T6ab - 6 芯插头连接T94b - 94 芯插头连接Z19- 氧传感器加热B350- 正极连接 1（87a ），在主导线束中*-截至 2012 年 11 月*2- 自 2012 年 11 月起上海大众全新帕萨特轿车电路图编号 7 / 22A42-007221012J 519J 220B350B350G 108Z 28*2*2*2*2ws=白色sw =黑色ro =红色rt =红色br =褐色gn =绿色bl =蓝色gr =灰色li =淡紫色vi =淡紫色ge =黄色or =橘黄色rs=粉红色氧传感器 2, Motronic 控制单元, 车载电网控制单元, 氧传感器 2 加热装置G108- 氧传感器 2J220- Motronic 控制单元J519- 车载电网控制单元T6ac - 6 芯插头连接T94b - 94 芯插头连接Z28- 氧传感器 2 加热装置B350- 正极连接 1（87a ），在主导线束中*-截至 2012 年 11 月*2- 自 2012 年 11 月起上海大众全新帕萨特轿车电路图编号 7 / 23A42-007231012J 519J 220Z 29G 130G 131Z 30B356vi/bl *2*2*2*2vi/bl1.5vi/bl ws=白色sw =黑色ro =红色rt =红色br =褐色gn =绿色bl =蓝色gr =灰色li =淡紫色vi =淡紫色ge =黄色or =橘黄色rs=粉红色尾气催化净化器下游的氧传感器, 尾气催化净化器后的氧传感器 2, Motronic 控制单元, 车载电网控制单元, 尾气催化净化器后的氧传感器 1 加热装置, 尾气催化净化器后的氧传感器 2 加热装置G130- 尾气催化净化器下游的氧传感器G131- 尾气催化净化器后的氧传感器 2J220- Motronic 控制单元J519- 车载电网控制单元T4bn - 4 芯插头连接T4bo - 4 芯插头连接T94b - 94 芯插头连接Z29- 尾气催化净化器后的氧传感器 1 加热装置Z30- 尾气催化净化器后的氧传感器 2 加热装置 B356- 正极连接 7（87a ），在主导线束中*-截至 2012 年 11 月*2- 自 2012 年 11 月起上海大众全新帕萨特轿车电路图编号 7 / 24A42-007241012J 519J 220G 70G 299N 276*2*2rt/gnws/rt0.350.35ws=白色sw =黑色ro =红色rt =红色br =褐色gn =绿色bl =蓝色gr =灰色li =淡紫色vi =淡紫色ge =黄色or =橘黄色rs=粉红色空气质量计, 进气温度传感器 2, Motronic 控制单元, 车载电网控制单元, 燃油压力调节阀G70- 空气质量计G299- 进气温度传感器 2J220- Motronic 控制单元J519- 车载电网控制单元N276- 燃油压力调节阀T2cg - 2 芯插头连接T5r - 5 芯插头连接T14a - 14 芯插头连接T60b - 60 芯插头连接T94b - 94 芯插头连接*-截至 2012 年 11 月*2- 自 2012 年 11 月起上海大众全新帕萨特轿车电路图编号 7 / 25A42-007251012J 519J 220B607J 7430.35vi/ws0.5vi/swT20/17ws=白色sw =黑色ro =红色rt =红色br =褐色gn =绿色bl =蓝色gr =灰色li =淡紫色vi =淡紫色ge =黄色or =橘黄色rs=粉红色制动信号灯开关, 制动踏板开关, Motronic 控制单元, 车载电网控制单元, 燃油泵控制单元F -制动信号灯开关F47- 制动踏板开关J220- Motronic 控制单元J519- 车载电网控制单元J538- 燃油泵控制单元J743- 双离合器变速箱机电装置T4ao - 4 芯插头连接T10o - 10 芯插头连接T20- 20 芯插头连接T52c - 52 芯插头连接T94b- 94 芯插头连接51- 行李箱内的右侧接地点 B335 - 连接 1（54），在主导线束中 B607- 连接 3，在车内导线束中上海大众全新帕萨特轿车电路图编号 7 / 26A42-007261012J 519J 5380.350.350.351.51.52.5sw/gn br/bl0.350.35ws=白色sw =黑色ro =红色rt =红色br =褐色gn =绿色bl =蓝色gr =灰色li =淡紫色vi =淡紫色ge =黄色or =橘黄色rs=粉红色预供给燃油泵, 车载电网控制单元, 燃油泵控制单元G -燃油存量传感器G6- 预供给燃油泵J519- 车载电网控制单元J538- 燃油泵控制单元T5k - 5 芯插头连接T10o - 10 芯插头连接T52b- 52 芯插头连接上海大众全新帕萨特轿车电路图编号 7 / 27A42-007271012J 519U 31378372617B317J 234J 743brbr 1.0br2.5br0.5bl/ge T50/30.35T20/1sw/gn 1.0rt/wsrt/wsbr ws =白色sw =黑色ro =红色rt =红色br =褐色gn =绿色bl =蓝色gr =灰色li =淡紫色vi =淡紫色ge =黄色or =橘黄色rs =粉红色安全气囊控制单元, 车载电网控制单元, 数据总线诊断接口, 双离合器变速箱机电装置, 诊断接口J234- 安全气囊控制单元J519- 车载电网控制单元J533- 数据总线诊断接口J743- 双离合器变速箱机电装置T16b - 16 芯插头连接T20- 20 芯插头连接T20c - 20 芯插头连接T50- 50 芯插头连接U31- 诊断接口372 - 接地连接 7，在主导线束中 378 - 接地连接 13，在主导线束中 617 - 右侧 A 柱下部接地点 2B317- 正极连接 3（30a ），在主导线束中上海大众全新帕萨特轿车电路图编号 7 / 28A42-007281012J 519J 533B406B397B383B390sw/rtgebr0.350.35or/sw or/br 0.50.35or/sw 0.35or/br 0.35or/sw 0.35or/bror/br or/gn0.35or/br 0.35or/gn ws =白色sw =黑色ro =红色rt =红色br =褐色gn =绿色bl =蓝色gr =灰色li =淡紫色vi =淡紫色ge =黄色or =橘黄色rs =粉红色车载电网控制单元, 数据总线诊断接口J519- 车载电网控制单元J533- 数据总线诊断接口T20c - 20 芯插头连接T52c- 52 芯插头连接B383 - 连接 1（驱动系统 CAN 总线，High ），在主导线束中 B390- 连接 1（驱动系统 CAN 总线，Low ），在主导线束中 B397 -连接 1（舒适/便捷系统 CAN 总线，High ），在主导线束中B406- 连接 1（舒适/便捷系统 CAN 总线，Low ），在主导线束中上海大众全新帕萨特轿车电路图编号 7 / 29A42-007291012J 519J 285K 83G 5K 105Y 4J 119K 132gebrbrrt/gews =白色sw =黑色ro =红色rt =红色br =褐色gn =绿色bl =蓝色gr =灰色li =淡紫色vi =淡紫色ge =黄色or =橘黄色rs =粉红色转速表, 多功能显示器, 仪表板中的控制单元, 车载电网控制单元, 废气警告灯, 燃油存量指示灯, 电子油门故障信号灯, 里程表G5- 转速表J119- 多功能显示器J285- 仪表板中的控制单元J519- 车载电网控制单元K83- 废气警告灯K105- 燃油存量指示灯K132- 电子油门故障信号灯T32- 32 芯插头连接Y4- 里程表上海大众全新帕萨特轿车电路图编号 7 / 30A42-007301012J 519J 285K 38G 1G 3K 28L 10K 2G 21sw/viws =白色sw =黑色ro =红色rt =红色br =褐色gn =绿色bl =蓝色gr =灰色li =淡紫色vi =淡紫色ge =黄色or =橘黄色rs =粉红色燃油储备显示, 冷却液温度表, 冷却液不足显示传感器, 仪表板中的控制单元, 车载电网控制单元, 发电机指示灯, 冷却液温度和冷却液不足显示指示灯, 油位指示灯, 仪表板照明灯泡G1- 燃油储备显示G3- 冷却液温度表G21- 车速表G32- 冷却液不足显示传感器J285- 仪表板中的控制单元J519- 车载电网控制单元K2- 发电机指示灯K28- 冷却液温度和冷却液不足显示指示灯K38- 油位指示灯L10- 仪表板照明灯泡T2au - 2 芯插头连接T32- 32 芯插头连接410- 接地连接 1（传感器接地），在主导线束中上海大众全新帕萨特轿车电路图编号 7 / 31A42-007311012J 519J 285K 31K 3H3vi/ws vi/sw ws =白色sw =黑色ro =红色rt =红色br =褐色gn =绿色bl =蓝色gr =灰色li =淡紫色vi =淡紫色ge =黄色or =橘黄色rs=粉红色油压开关, 机油油位和机油温度传感器, 警报蜂鸣器和警报音, 仪表板中的控制单元, 车载电网控制单元, 机油压力指示灯, GRA 指示灯F1- 油压开关G266- 机油油位和机油温度传感器H3- 警报蜂鸣器和警报音J285- 仪表板中的控制单元J519- 车载电网控制单元K3- 机油压力指示灯K31- GRA 指示灯T1c - 1 芯插头连接T3ab - 3 芯插头连接T6j - 6 芯插头连接T14a- 14 芯插头连接T32- 32 芯插头连接373- 接地连接 8，在主导线束中 374 - 接地连接 9，在主导线束中 655- 接地点，在左侧大灯上页码，31/31WI-XML。

ContinuedInstrument PanelDriver Information InterfaceThe driver information interface shows information such as the estimated travelable distance and fuel economy of the vehicle. It also displays messages such as warnings and other helpful information.When a warning message displays, please check the message and contact a dealer and have the vehicle inspected if necessary. Please refer to the pages below if the Engine oil pressure low or Engine temperature too hot message is displayed.2If the Engine oil pressure low Warning Appears P.6572Overheating P.655Press the (home) button, then roll the left selector wheel to scroll to the content you want to see. Press the left selector wheel to see detailed information.■Switching the Display1Switching the DisplayYou can add or delete the meter contents.2Gauge Display Settings P.128Instrument PanelGauge display settings P.128Left Selector Wheel (Home) ButtonRoll the left selector wheel.No content P.126Speed & time P.117Warnings P.128Range & fuel P.115Settings *P.129Driver attention P.120Seat belts P.124Safety support P.124Maintenance P.124Phone P.118Audio P.118Navigation *P.119AWD torque distribution *P.123Brightness P.127*Not available on all modelsContinuedInstrument PanelRoll the left selector wheel to switch between trip meter A and trip meter B.■Range / Fuel / Trip MeterInstrument Panel ■Trip meterShows the total number of miles or kilometers driven since the last reset. Meters Aand B can be used to measure two separate trips.Resetting a trip meterTo reset the trip meter, display it, press the left selector wheel and then select Reset.u The trip meter is reset to 0.0.■Average Fuel EconomyShows the estimated average fuel economy of each trip meter in mpg or l/100 km.The display is updated at set intervals. When a trip meter is reset, the average fueleconomy is also reset.■Instant Fuel EconomyShows the instant fuel economy as a bar graph in mpg or l/100 km.■RangeShows the estimated distance you can travel on the remaining fuel. This estimateddistance is based on the vehicle’s current fuel economy.1Average Fuel EconomyYou can change when to reset the average fueleconomy.2Settings* P.1292Customized Features P.3621RangeThe driving range displayed is only an estimate andmay differ to the actual distance the vehicle cantravel.*Not available on all modelsContinuedInstrument PanelRoll the left selector wheel to switch between trip meter A and trip meter B.■Speed / Time / Trip MeterInstrument Panel ■Trip meter2Trip meter P.116■Elapsed timeShows the time elapsed since Trip A or Trip B was reset.■Average speedShows the average speed in mph or km/h since Trip A or Trip B was reset.Shows the current audio information.2Audio System Basic Operation P.237Shows the current phone information.2Bluetooth® HandsFreeLink® P.386■Audio■Phone1Elapsed timeYou can change when to reset the elapsed time.2Settings* P.1292Customized Features P.3621Average speedYou can change when to reset the average speed.2Settings* P.1292Customized Features P.362*Not available on all modelsContinuedInstrument Panel■CompassShows the compass screen.■Turn-by-Turn DirectionsWhen driving guidance is provided by the Android Auto or Apple CarPlay, turn-by-turn directions to your destination appear.2Android Auto TM P.2582Apple CarPlay P.254■Navigation *1Navigation *You can select whether to have the turn-by-turn display come on or not during the route guidance.2Customized Features P.362Turn-by-turn directions may not be available for all apps.*Not available on all modelsInstrument Panel The Driver Attention Monitor analyzes steering inputs to determine if the vehicle isbeing driven in a manner consistent with drowsy or inattentive driving. If itdetermines that the vehicle is being driven in such a manner, it will display thedegree of the driver’s attention on the driver information interface.When you select Driver attention on thedriver information interface, bars on it light upin white to indicate the degree of the driver’sattention.2Switching the Display P.113■Driver Attention Monitor1Driver Attention MonitorThe Driver Attention Monitor cannot always detect ifthe driver is tired or inattentive.Regardless of the system’s feedback, if you arefeeling tired, stop in a safe location and rest for aslong as needed.Driver InformationInterfaceLeft SelectorLevelContinuedInstrument PanelIf two bars light up, the Driver attention level low message will appear.If one bar lights up, the Driver attention level low. Time for a break. message will appear, a beep will sound, and the steering wheel will vibrate.If this message appears, stop in a safe location and rest for as long as needed.The message will disappear when the left selector wheel is pressed or when the system has determined that the driver is driving normally.If the driver does not take a break and the monitor continues to detect that the driver is very tired, the message will appear again after approximately 15 minutes, accompanied by a beep and steering wheel vibrations.The message does not appear when thetraveling time is 30 minutes or less.Instrument Panel ■The Driver Attention Monitor resets when:•The engine is turned off.•The driver unfastens the seat belt and opens the door while the vehicle is stopped.■For the Driver Attention Monitor to function:•The vehicle must be traveling above 25 mph (40 km/h).•The electric power steering (EPS) system indicator must be off.■Depending on driving conditions or other factors, the Driver AttentionMonitor may not function in the following circumstances:•The steering assist function of the Lane Keeping Assist System (LKAS) is active.2Lane Keeping Assist System (LKAS) P.517•The condition of the road is poor, e.g., the surface is unpaved or bumpy.•It is windy.•The driver is frequently operating the vehicle in an assertive manner such aschanging lanes or accelerating.■CustomizingYou can change the Driver Attention Monitor settings. Select Tactile and audiblealert*1/Tactile And Audible Alert*2, Tactile alert*1/Tactile Alert*2, or OFF.2Settings* P.1292Customized Features P.362*1:Models with 7-in. Color Touchscreen*2:Models with 9-in. Color Touchscreen1For the Driver Attention Monitor to function:The bars on the driver information interface remaingrayed out unless the Driver Attention Monitor isfunctioning.*Not available on all modelsContinuedInstrument PanelThe indicators on the display show the amount of torque being transferred to the right front, left front, right rear, and left rear wheels.2Real Time AWD with Intelligent Control System TM * P.464■AWD Torque Distribution Monitor**Not available on all modelsInstrument Panel Occurs, under specified conditions, when seat belts are latched or unlatched.2Seat Belt Reminder P.45Shows the remaining oil life and Maintenance Minder TM.2Maintenance Minder TM P.589Indicates the status of the Road Departure Mitigation system, CMBS TM, Low SpeedBraking Control*, blind spot information system*, and Parking Sensor System*, suchas On, Off, or Failure, by color and letters.The following colors indicate the status of any of the above mentioned systems:•Green: The system is on.•Gray: The system is off.•Amber: There is a problem with the system.■Seat Belts■Maintenance■Safety Support1Safety SupportIf a system is indicated by the color amber, have yourvehicle checked by a dealer immediately.To turn on or off each system, first rotate the leftselector wheel to switch displays. From the nextdisplay you can select which system to turn on or off.2Road Departure Mitigation System P.5382Collision Mitigation Braking System TM(CMBS TM) P.4792Blind Spot Information System* P.4722Low Speed Braking Control* P.4912Parking Sensor System* P.568You can also confirm the status of each function bythe color of the safety support indicator.2Safety Support Indicator (Amber) P.1072Safety Support Indicator (Green/Gray)P.109*Not available on all modelsInstrument PanelInformation for ParkingArea Info for LowSensor System1Safety SupportEven when the Low Speed Braking Control icon isgreen, if the Rear Sensor Setting is turned off, thebrake assist will not operate when reversing.2Customized Features P.362Even when the Parking Sensor System icon is green,if the Rear Sensor Setting is turned off, the rearparking sensor will not operate when reversing.2Customized Features P.362Models with Low Speed Braking ControlModels with Parking Sensor SystemContinuedInstrument Panel2Tachometer P.110■Speed/Distance UnitsEnables you to show another unit on the driver information interface and audio/information screen and set the displayed measurements to read in either miles andmph or km and km/h.Press and hold the left selector wheel when you select No content on the driverinformation interface. Each time you do this, the unit will change from miles andmph to km and km/h or vice versa. After this, a confirmation screen will appear fora few seconds.■No Content1No ContentThe tachometer can be turned on and off using thedriver information interface or audio/informationscreen.2Settings* P.1292Customized Features P.362Even if you have turned off the tachometer on thedriver information interface or audio/informationscreen, if No content is selected on the driverinformation interface, it will change to a tachometer-only display.2Switching the Display P.113*Not available on all modelsContinuedInstrument PanelDisplay the adjustment for instrument panel brightness.When the power mode is in ON, you can use the left selector wheel to adjust instrument panel brightness.Brighten: Roll the left selector wheel up.Dim: Roll the left selector wheel down.Press the left selector wheel to exit.■Brightness1BrightnessThe brightness of the gauge is automatically adjusted depending on the ambient brightness.•The brightness dims when the ambient light is dark.•The brightness brightens when the ambient light is bright.You can change the setting even when the ambient lighting is bright, but the brightness of the gauge won’t change.Instrument Panel You can choose which icons to display on the home screen.1.Roll the left selector wheel to scroll to selectGauge display settings, then press theleft selector wheel.2.Roll the left selector wheel.3.Roll the left selector wheel to scrollbetween icons, then press the left selectorwheel to check or uncheck them.You can check if there are any active warning messages.■Gauge Display Settings1Gauge Display SettingsIcons that are gray cannot be removed from thehome screen.When you customize settings, shift to P.■Warnings1WarningsIf there are multiple warnings, you can roll the leftselector wheel to see other warnings.ContinuedInstrument PanelUse the driver information interface to customize certain features.■How to customizePress the (home) button, then select the screen by rolling the left selector wheel while the power mode is in ON, the vehicle is at a complete stop, and the shift position is in P . Then, press the left selector wheel.■Settings *1Settings *To customize other features, roll the left selector wheel.2List of customizable options P.1302Example of customization settings P.136When you customize settings, shift to P .Information InterfaceLeft Selector Wheel(Home) Button *Not available on all modelsInstrument Panel■List of customizable options*1:Default SettingSetup Group Customizable FeaturesDescription Selectable Settings TPMScalibration *—Calibrates the TPMS.Cancel /Calibrate Driver assist system setupForward collision warning distance Changes the distance at which CMBS TM alerts.Long /Normal *1/ShortACC forward vehicle detect beepCauses the system to beep when a vehicle is detected or when the vehicle is out of ACC with Low Speed Follow range.ON /OFF *1Road departure mitigation setting Changes the setting for the Road Departure Mitigation system.Narrow /Normal *1/Wide /Warning only Lane keeping assist suspend beep Causes the system to beep when the LKAS is suspended.ON /OFF *1Blind spot information *Changes the setting for the blind spot information.Audible and visual alert *1/Visual alert*Not available on all modelsContinuedInstrument Panel*1:Default SettingSetup Group Customizable Features DescriptionSelectable Settings Driver assist system setupTraffic signrecognition system display setting Turns the traffic sign recognition system on and off.ON *1/OFFTraffic signrecognition system exceeding speed warningTurns the traffic sign recognition system over speed warning on and off.ON /OFF *1Speed limit warning threshold settingChanges the setting speed the traffic sign recognition system over speed warning is activated.Speed limit *1/Speed limit+3mph /Speed limit+5mph /Speed limit+10mph (When mph is selected)Speed limit *1/Speed limit+5km/h /Speed limit+10km/h /Speed limit+15km/h (When km/h is selected)Driver attention monitorChanges the setting for the driver attention monitor.Tactile and audible alert *1/ Tactile alert /OFFInstrument Panel*1:Default SettingSetup Group Customizable Features DescriptionSelectable Settings Meter setupLanguage selectionChanges the displayed language.English *1/Français /EspañolAdjust outside temp. displayAdjusts the temperature reading by a few degrees.-5°F ~ ±0°F *1 ~ +5°F (U.S.)-3°C ~ ±0°C *1 ~ +3°C (Canada)“Trip A” reset timingChanges the setting of how to reset trip meter A,average fuel economy A, average speed A, and elapsed time A.When fully refueled /IGN OFF /Manually reset *1“Trip B” reset timingChanges the setting of how to reset trip meter B,average fuel economy B, average speed B, and elapsed time B.When fully refueled /IGN OFF /Manually reset *1Adjust alarm volume Changes the alarm volume, such as buzzers, warnings, turn signal sound, and so on.High /Mid *1/Low Fuel efficiency backlight Turns the ambient meter feature on and off.ON *1/OFF Rear seat reminderTurns the Rear Seat Reminder feature on and off.ON *1/OFFSpeed/distance units Selects the trip meter units.km/h∙km /mph∙miles *1 (U.S.)km/h∙km *1/mph∙miles (Canada)TachometerSelects whether the tachometer is displayed on the instrument panel.ON *1/OFFContinued Instrument Panel*1:Default SettingSetup Group Customizable Features Description Selectable SettingsKeyless access setup *Door unlock mode Changes which doors unlock when you grab the driver’s door handle.Driver door only *1/AlldoorsKeyless access light flash Causes some exterior lights to flash when you unlock/lock the doors.ON *1/OFFKeyless access beep Causes the beeper to sound when you unlock/lock thedoors.ON *1/OFFRemote start systemON/OFF Turns the remote engine start feature on and off.ON *1/OFF Lighting setup Auto high-beam Turns the auto high-beam on and off.ON *1/OFFInterior light dimming time Changes the length of time the interior lights stay onafter you close the doors.60sec /30sec *1/15secHeadlight auto off timer Changes the length of time the exterior lights stay onafter you close the driver’s door.60sec /30sec /15sec *1/0secAuto light sensitivity *Changes the timing for the headlights to come on.Max /High /Mid *1/Low /MinAuto headlight ON with wiper ON Changes the settings for the wiper operation when theheadlights automatically come on while the headlight switch is in the AUTO position.ON *1/OFF*Not available on all modelsInstrument Panel*1:Default SettingSetup Group Customizable FeaturesDescription Selectable Settings Door setup Auto door lock Changes the setting for when the doors and the tailgateautomatically lock.With vehicle speed *1/Shift from P /OFFAuto door unlock Changes the setting for when the doors and the tailgate automatically unlock.All doors when driver’sdoor opens *1/All doorswhen shifted to Park /All doors when ignitionswitched OFF /OFFWalk away auto lock*Changes the settings for the automatic locking the doors when you walk away from the vehicle while carrying the keyless remote.ON /OFF *1Keyless lock answerback LOCK/UNLOCK - The exterior lights flash.LOCK (2nd push) - The beeper sounds.ON *1/OFF Keyless remote power window control Turns remote window control using the keyless remoteon and off.ON *1/OFF Lockout prevention *Changes the settings for the lockout protectionfunction.ON *1/OFF Lock presettingChanges the settings for the Lock Presetting function.ON *1/OFF *Not available on all modelsContinued Instrument Panel*1:Default SettingSetup Group Customizable Features Description Selectable Settings Power tailgate setup *Keyless open mode Changes the keyless setting for when the power tailgate opens.Anytime *1/WhenUnlockedPower open by outer handle Changes the setting to open power tailgate by tailgate outer handle.OFF (Manual only)/ON(Power/Manual)*1Maintenancereset —Resets the Maintenance Minder TM display when youhave performed the maintenance service.(Selects Reset Items)Default all —Cancels customized changes you have made or restoresthem to their default setting.Cancel /Set*Not available on all modelsInstrument Panel ■Example of customization settingsThe steps for changing the “Trip A” reset timing setting to When fully refueled are shown below. The default setting for“Trip A” reset timing is Manually reset.1.Press the (home) button and roll the leftselector wheel to select screen, thenpress the left selector wheel.Continued Instrument Panel2.Roll the left selector wheel until Meter setup appears on the display.3.Press the left selector wheel.4.Roll the left selector wheel until “Trip A”reset timing appears on the display, then press the left selector wheel.u The display switches to thecustomization setup screen, where you can select When fully refueled , IGN OFF , Manually reset , or Back .5.Roll the left selector wheel and select When fully refueled , then press the left selector wheel.u The display will return to thecustomization menu screen.6.Press the left selector wheel after Back Array appears on the display.7.Repeat Step 6 until you return to thenormal screen.Instrument Panel。
