塑料熔融指数测定报告

实验四热塑性塑料熔融指数的测定一、实验目的1、测定聚乙烯、聚丙烯、聚苯乙烯等热塑性聚合物的熔融指数。

2、了解热塑性塑料熔体流动速率与加工性能之间的关系。

3、掌握热塑性塑料熔体流动速率的测定方法，学习使用MFI-1221熔体流动速率仪。

4、掌握熔体质量流动速率计算方法。

二、实验原理大多数热塑性塑料都可以用它的熔体流动速率来表示它的流动性。

熔体流动速率（MFR）是指热塑性高聚物在规定的温度、压力条件下，熔体在10min内通过标准毛细管的质量值，其单位是g/10min，习惯用熔融指数（MI）表示，又称为熔融流动指数（MFI）。

对于同一种聚合物，在相同的条件下，流出的量越大，MI越大，说明其流动性越好。

对于不同的聚合物来说，由于测试时所规定的条件不同，因此，不能用熔融指数的大小来比较它们的流动性。

同时，对于同一种高聚物来说还可用MI来比较其相对分子质量的大小。

MI越小，其相对分子质量越高；反之MI越大，其相对分子质量越小，说明它的流动性越好。

因此，一般来说，分子量越大，分子链越长，支链越多，熔融指数越小，加工性越差，但生产出来的聚合物产品应用性能如断裂强度、硬度、韧性、缺口冲击、耐老化稳定性等就越好。

反之，分子量小、分子链越短，支链越小，熔融指数越大，加工性越好，但是生产出来的产品应用性能就相应较差。

在塑料加工成型中，对塑料的流动性常有一定的要求。

如压制大型或形状复杂的制品时，需要塑料有较大的流动性。

如果塑料的流动性太小，常会使塑料在模腔内填塞不紧，从而使制品质量下降，甚至成为废品。

而流动性太大时，会使塑料溢出模外，造成上下模面发生不必要的黏合或使导合部件发生阻塞，给脱模和整理工作造成困难，同时还会影响制品尺寸的精度。

所以聚合物生产要在加工性能和应用性能间找到平衡，根据产品的特点，发现最佳参数。

用MI表征高聚物熔体的黏度，作为流动物性指标已在国内外广泛采用。

由此可见，高聚物流动性的好坏，与加工性能关系非常密切，是成型加工时必须考虑的一个很重要的因素，不同用途、不同加工方法对高聚物MI值有不同的要求，对选择加工工艺参数如加工温度、螺杆转速、加工时间等都有实际的指导意义。

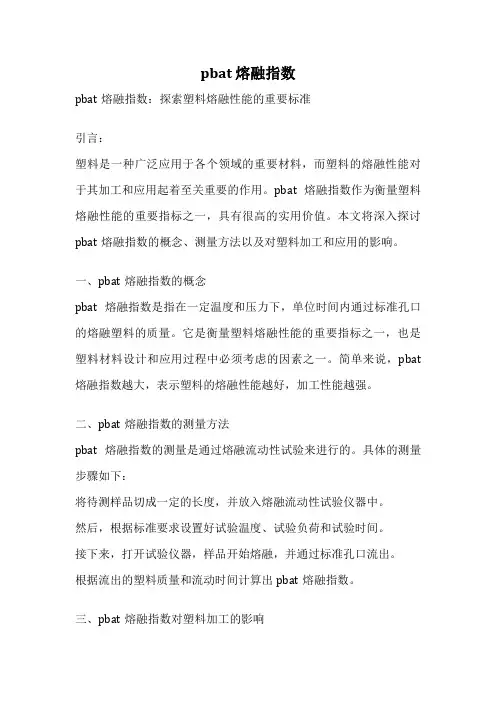

pbat 熔融指数pbat熔融指数：探索塑料熔融性能的重要标准引言：塑料是一种广泛应用于各个领域的重要材料，而塑料的熔融性能对于其加工和应用起着至关重要的作用。

pbat熔融指数作为衡量塑料熔融性能的重要指标之一，具有很高的实用价值。

本文将深入探讨pbat熔融指数的概念、测量方法以及对塑料加工和应用的影响。

一、pbat熔融指数的概念pbat熔融指数是指在一定温度和压力下，单位时间内通过标准孔口的熔融塑料的质量。

它是衡量塑料熔融性能的重要指标之一，也是塑料材料设计和应用过程中必须考虑的因素之一。

简单来说，pbat 熔融指数越大，表示塑料的熔融性能越好，加工性能越强。

二、pbat熔融指数的测量方法pbat熔融指数的测量是通过熔融流动性试验来进行的。

具体的测量步骤如下：将待测样品切成一定的长度，并放入熔融流动性试验仪器中。

然后，根据标准要求设置好试验温度、试验负荷和试验时间。

接下来，打开试验仪器，样品开始熔融，并通过标准孔口流出。

根据流出的塑料质量和流动时间计算出pbat熔融指数。

三、pbat熔融指数对塑料加工的影响pbat熔融指数对塑料加工有着重要的影响。

一方面，pbat熔融指数越大，表示塑料的熔融性能越好，容易流动，加工过程中的能耗较低，生产效率较高。

另一方面，pbat熔融指数越小，表示塑料的熔融性能较差，加工过程中可能出现堵塞、断裂等问题，加工难度较大。

四、pbat熔融指数对塑料应用的影响pbat熔融指数还对塑料的应用起着重要的影响。

在塑料制品的设计和选择过程中，pbat熔融指数的大小直接影响着制品的性能和质量。

例如，在注塑成型中，选择合适的pbat熔融指数可以使制品的表面光滑度更好，尺寸精度更高。

在挤出成型中，选择合适的pbat熔融指数可以使制品的强度和韧性达到最佳效果。

五、pbat熔融指数的应用案例以某电子产品外壳为例，为了保证外壳的外观质量和尺寸精度，需要选择pbat熔融指数较小的塑料材料进行注塑成型。

K
在固定毛细管及压差 P 的条件下，可设其他常数为 K，则
V
由 MI 的定义知道，MI 正比于 V，
------------------------------------------- （7）

所以 将其代入（3）式，得
K MI -------------------------------------------- （8）
注： ①MFR＞25 时，可选用ф＝1.180mm 的标准口模。 ②试样条长度最好选在 10mm～20mm 之间，但以切样间隔为准。 ③样条冷却后，置于天平上称重。 ④若每组所切样中重量的最大值和最小值之差超过其平均值的 10％，实验应重做。 ⑤每次试验后，必须用纱布擦净标准口模表面、活塞和料筒，模孔用直径合适的黄铜丝或木

PR 4
8 LV
-----------------------------------------
（5）
式中：R 与 L 分别为毛细管的半径与长度； P 为压差；V 为体积流速。 则：
V
PR 4 ---------------------------------------- （6） 8 L
ABS PP PC PA 丙烯酸酯 纤维素酯
7，9 12，14 16 10，15 8，11，13 2，3
共聚、共混和改性等类型的塑料可参照上述分类试验条件选用。
2.
测试步骤 （1） 将仪器调至水平。 （2） 仪器需清洁，在装好标准口模并插入活塞后，开始升温，当温度升到规定温度 时，恒温 15min。 （3） 根据试样预计的熔体流动速率值，按表 11-2 称取试样并加入料筒中。 （4） 试样经 4min 预热， 炉温度恢复到规定温度。 可用手压使活塞降到下环形标记， （5） 距料筒口 5mm～10mm 为止，这个操作时间不超过 l min。待活塞下降至下环 形标记和料筒口相平时切除己流出的样条，并按表 11-2 规定的切样时间间隔开始正 式切取。保留连续切取的无气泡样条 5 个。 当活塞下降到上环形标记和料筒口相平时，停止切取。

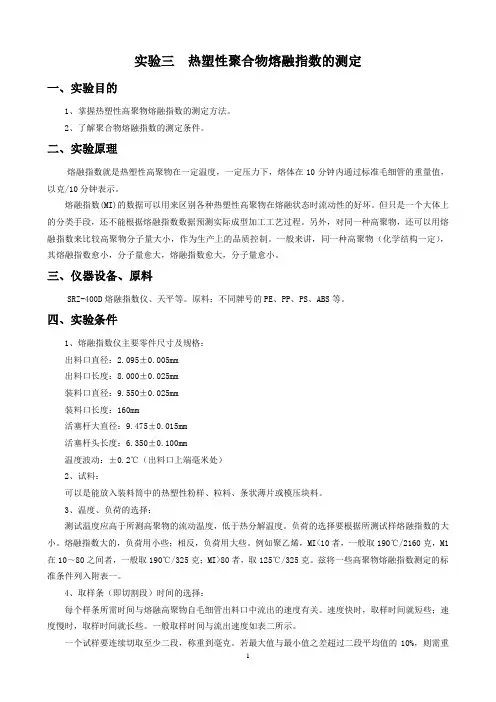

实验三热塑性聚合物熔融指数的测定一、实验目的1、掌握热塑性高聚物熔融指数的测定方法。

2、了解聚合物熔融指数的测定条件。

二、实验原理熔融指数就是热塑性高聚物在一定温度，一定压力下，熔体在10分钟内通过标准毛细管的重量值，以克/10分钟表示。

熔融指数(MI)的数据可以用来区别各种热塑性高聚物在熔融状态时流动性的好坏。

但只是一个大体上的分类手段，还不能根据熔融指数数据预测实际成型加工工艺过程。

另外，对同一种高聚物，还可以用熔融指数来比较高聚物分子量大小，作为生产上的品质控制。

一般来讲，同一种高聚物（化学结构一定），其熔融指数愈小，分子量愈大，熔融指数愈大，分子量愈小。

三、仪器设备、原料SRZ-400D熔融指数仪、天平等。

原料：不同牌号的PE、PP、PS、ABS等。

四、实验条件1、熔融指数仪主要零件尺寸及规格：出料口直径：2.095±0.005mm出料口长度：8.000±0.025mm装料口直径：9.550±0.025mm装料口长度：160mm活塞杆大直径：9.475±0.015mm活塞杆头长度：6.350±0.100mm温度波动：±0.2℃（出料口上端毫米处）2、试料：可以是能放入装料筒中的热塑性粉样、粒料、条状薄片或模压块料。

3、温度、负荷的选择：测试温度应高于所测高聚物的流动温度，低于热分解温度。

负荷的选择要根据所测试样熔融指数的大小。

熔融指数大的，负荷用小些；相反，负荷用大些。

例如聚乙烯，MI<10者，一般取190℃/2160克，M1在10～80之间者，一般取190℃/325克；MI>80者，取125℃/325克。

兹将一些高聚物熔融指数测定的标准条件列入附表一。

4、取样条（即切割段）时间的选择：每个样条所需时间与熔融高聚物自毛细管出料口中流出的速度有关。

速度快时，取样时间就短些；速度慢时，取样时间就长些。

一般取样时间与流出速度如表二所示。

塑料熔融指数的测定标准
塑料熔融指数（Melt Flow Index，MFI）是衡量塑料熔融流动性的一个重要指标，常用 于塑料的质量控制和品质评估。以下是一些常见的塑料熔融指数测定标准的要点：
1. ISO 1133: 这是国际标准化组织（ISO）发布的塑料熔融指数测定标准。该标准规定了 使用熔融流动速率仪（Melt Flow Rate Tester）测定塑料熔融指数的方法和条件。
2. ASTM D1238: 这是美国材料和试验协会（ASTM）发布的塑料熔融指数测定标准。该 标准也规定了使用熔融流动速率仪测定塑料熔融指数的方法和条件。
塑料熔融指数的测定标准
3. GB/T 3682: 这是中国国家标准化管理委员会发布的塑料熔融指数测定标准。该标准类似 于ISO 1133和ASTM D1238，规定了使用熔融流动速率仪测定塑料熔融指数的方法和条件。
如果您需要进行塑料熔融指数测定，建议参考相关的国际、国家或地区标准，以确保测试的 准确性和可比性。
这些标准通常规定了测定塑料熔融指数的试样制备、测试温度、负荷和时间等关键参数。测 定过程中需要使用专用的熔融流动速率仪设备，通过测量塑料在特定条件下的熔融流动速率来 计算熔融指数。
需要注意的是，不同类型的塑料可能有不同的熔融指数测定标准，因此在选择和执行测定标 准时，应根据具体的塑料材料和应需求来确定适用的标准。

实验四熔融指数的测定实验四热塑性塑料熔融指数的测定一、实验目的1、测定聚乙烯、聚丙烯、聚苯乙烯等热塑性聚合物的熔融指数。

2、了解热塑性塑料熔体流动速率与加工性能之间的关系。

3、掌握热塑性塑料熔体流动速率的测定方法，学习使用MFI-1221熔体流动速率仪。

4、掌握熔体质量流动速率计算方法。

二、实验原理大多数热塑性塑料都可以用它的熔体流动速率来表示它的流动性。

熔体流动速率（MFR）是指热塑性高聚物在规定的温度、压力条件下，熔体在10min内通过标准毛细管的质量值，其单位是g/10min，习惯用熔融指数（MI）表示，又称为熔融流动指数（MFI）。

对于同一种聚合物，在相同的条件下，流出的量越大，MI越大，说明其流动性越好。

对于不同的聚合物来说，由于测试时所规定的条件不同，因此，不能用熔融指数的大小来比较它们的流动性。

同时，对于同一种高聚物来说还可用MI来比较其相对分子质量的大小。

MI 越小，其相对分子质量越高；反之MI越大，其相对分子质量越小，说明它的流动性越好。

因此，一般来说，分子量越大，分子链越长，支链越多，熔融指数越小，加工性越差，但生产出来的聚合物产品应用性能如断裂强度、硬度、韧性、缺口冲击、耐老化稳定性等就越好。

反之，分子量小、分子链越短，支链越小，熔融指数越大，加工性越好，但是生产出来的产品应用性能就相应较差。

在塑料加工成型中，对塑料的流动性常有一定的要求。

如压制大型或形状复杂的制品时，需要塑料有较大的流动性。

如果塑料的流动性太小，常会使塑料在模腔内填塞不紧，从而使制品质量下降，甚至成为废品。

而流动性太大时，会使塑料溢出模外，造成上下模面发生不必要的黏合或使导合部件发生阻塞，给脱模和整理工作造成困难，同时还会影响制品尺寸的精度。

所以聚合物生产要在加工性能和应用性能间找到平衡，根据产品的特点，发现最佳参数。

用MI表征高聚物熔体的黏度，作为流动物性指标已在国内外广泛采用。

由此可见，高聚物流动性的好坏，与加工性能关系非常密切，是成型加工时必须考虑的一个很重要的因素，不同用途、不同加工方法对高聚物MI值有不同的要求，对选择加工工艺参数如加工温度、螺杆转速、加工时间等都有实际的指导意义。

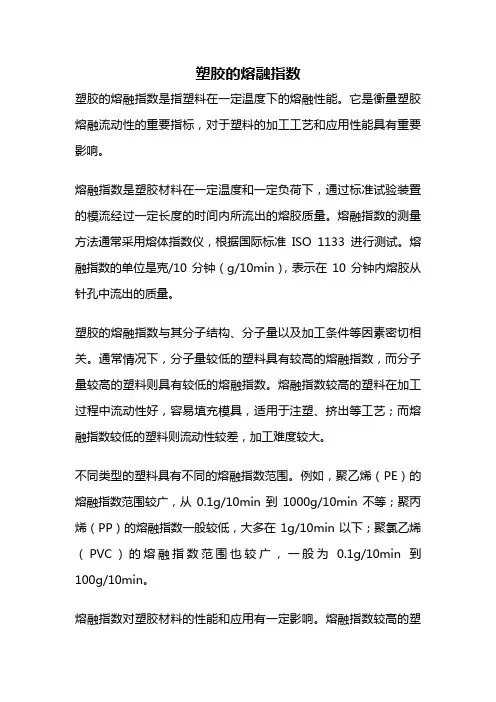

塑胶的熔融指数塑胶的熔融指数是指塑料在一定温度下的熔融性能。

它是衡量塑胶熔融流动性的重要指标，对于塑料的加工工艺和应用性能具有重要影响。

熔融指数是塑胶材料在一定温度和一定负荷下，通过标准试验装置的模流经过一定长度的时间内所流出的熔胶质量。

熔融指数的测量方法通常采用熔体指数仪，根据国际标准ISO 1133进行测试。

熔融指数的单位是克/10分钟（g/10min），表示在10分钟内熔胶从针孔中流出的质量。

塑胶的熔融指数与其分子结构、分子量以及加工条件等因素密切相关。

通常情况下，分子量较低的塑料具有较高的熔融指数，而分子量较高的塑料则具有较低的熔融指数。

熔融指数较高的塑料在加工过程中流动性好，容易填充模具，适用于注塑、挤出等工艺；而熔融指数较低的塑料则流动性较差，加工难度较大。

不同类型的塑料具有不同的熔融指数范围。

例如，聚乙烯（PE）的熔融指数范围较广，从0.1g/10min到1000g/10min不等；聚丙烯（PP）的熔融指数一般较低，大多在1g/10min以下；聚氯乙烯（PVC）的熔融指数范围也较广，一般为0.1g/10min到100g/10min。

熔融指数对塑胶材料的性能和应用有一定影响。

熔融指数较高的塑料具有较好的流动性和加工性能，适用于制作薄壁制品和复杂形状的产品；而熔融指数较低的塑料具有较高的强度和刚度，适用于制作耐用品和结构件。

除了塑胶材料的类型和分子量，熔融指数还受到加工条件的影响。

在相同的温度和负荷下，较长的试验时间会导致较高的熔融指数；而较高的温度和负荷则会使熔融指数降低。

熔融指数在塑胶行业中具有重要的应用价值。

首先，它可以用来评估塑料的熔融流动性，从而选择适合的加工工艺和设备。

其次，熔融指数还可以用来判断塑料的熔融温度范围和热稳定性，对于塑料的加工和使用条件提供参考。

此外，熔融指数还可以用来控制塑料的质量，以满足产品的性能和外观要求。

塑胶的熔融指数是衡量塑料熔融流动性的重要指标，对于塑料的加工和应用具有重要影响。

熔融指数MFR引言熔融指数（Melt Flow Rate，MFR）是一个用来描述塑料的流动性的物理性质指标。

它被广泛应用于塑料工程领域，尤其在塑料制品制造和塑料材料研发中起着重要作用。

本文将对熔融指数的定义、测试方法、应用以及相关因素进行详细探讨。

I. 定义熔融指数是衡量塑料在特定温度和压力条件下的流动性能的指标。

它是指在一定负荷下，塑料在高温下通过标准孔径的模具从塑料枪头流出的重量，单位为克/10分钟。

熔融指数越大，说明塑料的流动性越好；反之，则说明塑料的流动性较差。

II. 测试方法1.仪器与试验条件•熔体流动速率试验机：用于测定熔融指数的仪器。

•试验样品：通常采用塑料颗粒或片状样品。

•温度和负荷：试验温度和负荷应该根据所研究的材料和应用需求进行选择。

2.测试步骤•将试样放入试模中，并加热到所需温度。

•施加所需负荷，并计时。

•记录塑料从枪头流出的重量，并计算熔融指数。

III. 应用熔融指数在塑料工程领域有广泛的应用，主要包括以下几个方面：1.塑料材料分类和鉴定：根据熔融指数的不同，可以将塑料材料分为不同的等级，以便于材料的鉴定和分类。

2.塑料制品制造：熔融指数的大小对塑料制品的加工工艺和成品质量有很大的影响。

通过控制熔融指数，可以获得符合要求的塑料制品。

3.塑料材料研发：通过研究不同的原材料和添加剂对熔融指数的影响，可以改善塑料的流动性能，提高材料的加工性能和性能稳定性。

4.塑料材料质量控制：熔融指数可以作为一个质量控制指标，用于检测塑料材料的质量是否符合标准要求。

IV. 影响因素熔融指数受多个因素的共同影响，主要包括以下几个方面：1.聚合物分子量：聚合物分子量的增大会降低熔融指数，使塑料的流动性变差。

2.聚合度分布：分子量分布广的聚合物具有更好的流动性，并且熔融指数相对较大。

3.聚合物结晶度：结晶度高的聚合物通常具有较低的熔融指数。

4.添加剂：添加剂的种类和含量对熔融指数有一定的影响。

一些润滑剂和增塑剂可以提高塑料的流动性，从而增大熔融指数。

实验一聚合物熔融指数的测定一实验目的1 了解熔融指数的具体含义以及它在高分子行业当中的应用2 了解熔融指数的测定方法二实验原理熔融指数（melting index;MI）是塑料工程研究领域一个比较重要的指标，它是热塑性塑料流动性好坏的一种量度，是指热塑性塑料在一定温度和压力下，熔体在10min内通过标准毛细管的重量值。

熔融指数的单位为g/10min。

一般来说，随一定结构的聚合物，其熔融指数小，平均分子量大，则聚合物的断裂强度、硬度等性能都有所提高。

而熔融指数大，平均分子量就小，加工时流动性能就好。

因此熔融指数在塑料应用、尤其是在加工上的一个重要指标。

在实际应用过程当中可以将熔融指数作为进行分子量以及熔体粘度等多种性质比较时的一个直观标准。

工业上常用熔融指数来作为表示熔体粘度的相对值。

三实验仪器和药品1 仪器熔融指数仪2 药品PET颗粒，工业级四实验步骤1 开机。

在开机后应设置具体的机筒内壁温度。

具体设置在控制面板上通过↑↓键来调节。

本机器的预热时间以是否达到预设温度为准。

2 测试。

将待测物料（粒料或粉料）通过漏斗注入机筒。

在达到预设温度之后，将已经安置好砝码的推杆顶入机筒。

（注意：此时需加挂标定纸）在标定纸上的第一刻度到达入口时开始计时，同时在机筒出口处盛接落下物料。

当第二刻度到达入口时停止计时，同时停止盛接物料。

通过时间与该时间内所接物料的重量可以计算出该材料的熔融指数。

3 清洗。

在测试完毕后应乘热将机筒和推杆进行清理。

（注意：在清理时使用特定的清理布）然后关机。

五思考题熔融指数为什么不能作为热固性材料的测试标准？实验二电子单纱强力仪测定单纱强力一实验目的1 了解电子单纱强力仪的使用方法以及相应的原理2 了解单丝、单纱区别及相应测试方法二实验原理电子单纱强力仪通过力学电子传感器测试被测试样拉伸断裂时的绝对强力，并通过已经测定好的单丝的线密度计算单丝的相对强度，在最终的运行结果中可以得出绝对强力，相对强度，断裂伸长率。

塑料熔融指数测试标准塑料熔融指数测试是一种常见的塑料材料流动性能测试方法，用于评估塑料材料在熔融状态下的流动性能。

这是关于塑料熔融指数测试标准的详细介绍。

1. ASTM D1238-13a 标准测试方法ASTM D1238-13a 是由美国材料和试验协会（ASTM International）制定的标准测试方法，用于测定塑料熔融指数（Melt Flow Rate，MFR）。

该测试方法适用于流动速率在0.10 g/10 min到200 g/10 min之间的熔融塑料。

测试过程中，使用一台熔体流动速率仪（Melt Flow Rate Tester）对塑料试样进行测试。

试样通过一个加热筒，在一定的温度和负荷下被挤压通过一个标准孔口。

通过测量试样在一定时间内通过的质量，计算出熔融指数。

2. ISO 1133 标准测试方法ISO 1133 是国际标准化组织（International Organization for Standardization）制定的标准测试方法，也用于测定塑料的熔融指数。

该方法与ASTM D1238-13a类似，适用于流动速率在0.1 g/10 min到50 g/10 min之间的塑料。

ISO 1133测试方法使用一台熔体流动速率仪进行测试。

试样通过加热筒在一定温度和负荷下挤出通过一个标准孔口。

通过测量试样在一定时间内通过的质量，计算出熔融指数。

3. GB/T 3682-2000 标准测试方法GB/T 3682-2000 是中国国家标准化管理委员会（Standardization Administration of China）制定的标准测试方法，用于测定塑料的熔融流动速率。

该方法适用于流动速率在0.1 g/10 min到1000 g/10 min 之间的塑料。

测试过程中，使用一台熔体流动速率仪对塑料试样进行测试。

试样在一定温度和负荷下通过一个标准孔口挤出，并测量试样在一定时间内通过的质量，计算出熔融流动速率。

取样 5 0.1895
0.1901 600 g / min 3.802g /(10 min) 30
6.2. 第二组数据
实验条件：恒温 13 分钟后载重。负荷码 2160g，每隔 30s 切断一次，共测试 10 段。 称取试样总质量 4.006g 表 3.熔融指数第二组实验数据 样品 1 样品 2 样品 3 样品 4 样品 5 0.1672 0.1654 0.1660 0.1664 0.1652 质量/g 样品 6 样品 7 样品 8 样品 9 0.1655 0.1659 0.1659 0.1662 质量/g 取其中连续 5 段质量相近的，从样品 5 到样品 9，数据整理如下。 表 4.熔融指数第二组实验数据处理 取样 1 取样 2 取样 3 取样 4 0.1652 0.1655 0.1659 0.1659 重量（克） 0.1657 平均重量（克） 数据的极差 0.1662-0.1652=0.0010g，远小于误差范围。 熔融指数 MI 样品 10 0.1773
MI
W：五个切割段平均重量（克） ； t：每个切段所需时间（秒） 。
600W (克/10min) t
5. 注意事项
1、 装料、安放导套、压料都要迅速，否则料全部熔之后气泡难排出。 2、 安放料筒毛细管或取出料筒时应小心，以防料筒掉落，清洗料筒毛细管时，用软料 擦拭以防擦伤筒壁。 3、 操作过程中要戴上手套，以防烫手。
熔融指数的测定
姓名：毕啸天 学号：2010011811 班级：分 0 同组人姓名:吕志宇 实验日期：2013 年 3 月 15 日 提交报告日期：2013 年 3 月 29 日 指导教师： 徐军 1. 实验目的
1. 掌握 XNR-400C 型熔融指数测试仪的使用方法。 2. 了解熔融指数的意义及与塑料加工性能之间的关系。

若需改变试验参数，可按数字键“1”，进入参数设置屏，屏幕显示如下图所示：
按屏幕提示进行设定，现举例说明：假如我们要恒温230.0℃，测量间隔为20.0s，测量次数为10次，则要依次输入230.0℃、020.0s、10。
上述设定过程结束，按“继续”键则会显示
当系统已经恒温时，蜂鸣器响四声，提示系统恒温后，液晶屏上会提示如下信息：
塑料熔体流动速率的测定
实验目的：
1了解热塑性塑料熔体流动速率与加工性能的关系。
2了解熔融指数仪的构造，掌握熔体流动速率的测试方法。
实验原理：
熔体流动速率系指热塑性塑料在一定温度和负荷下，熔体每10min通过标准口模的质量，用MFR来表示，其数值可以表征热塑性塑料在熔融状态时的粘流特性。参见《GB/T3682-2000热塑性塑料熔体质量流动速率和熔体体积流动速率的测定》第6部分。
达到规定温度后，恒温15min。
注意：如果初次设置参数时，不小心按错键，应该按一下“复位”键，然后按“1”键重新设置参数。
4取出基础砝码，用漏斗将试样加入料筒内，并用活塞将料压实（以减少气泡），整个加料过程与压实过程须在1分钟内完成，将活塞留在料筒内，根据选定的试验条件加负荷。按下数字键9，启动定时器。
当活塞下降到上环形标记和导向套上平面平齐时，停止切取。保留连续切取的无气泡样条三个，样条长度最好在10mm～20mm之间，不同的切料时间间隔，切得样条的长度将有所不同。
6样条冷却后，置于天平上，分别称重。天平的最小称量准确至±0.5mg。
7若所切样条的重量最大值和最小值之差超过其平均值的15%，则试验重做。
8仪器的清理：
(1)活塞清洗：由于熔融料的粘附，活塞在直接提起的时候，阻力可能很大，此时可一边顺时针转动基础砝码，一边渐渐向上提起。用纱布或软布将活塞擦拭干净。

astm1238熔融指数测试标准
ASTM D1238是美国材料和试验协会（ASTM International）发布的一个标准，用于测量塑料材料的熔融指数（Melt Flow Rate，MFR）或熔融体积指数（Melt Volume Rate，MVR）。

这个标准被广泛用于塑料材料的质量控制和性能评估。

在ASTM D1238标准中，定义了两种测试方法：条件A和条件B。

条件A适用于熔融指数在0.1到50g/10min范围内的材料，而条件B适用于熔融指数在50到2000g/10min范围内的材料。

这个标准规定了测试温度、试样质量、试验条件等具体的测试方法和参数，以确保在不同实验室和不同时间进行的测试结果具有可比性和准确性。

ASTM D1238标准在塑料材料的生产、加工和质量控制中具有重要意义，可以帮助制造商和用户了解塑料材料的流动性能，从而更好地选择合适的材料并控制生产过程。

astm1238熔融指数测试标准熔融指数是一项非常重要的指标，用于评估塑料材料的熔融流动性。

它能够帮助人们了解塑料在不同温度下的流动性能，从而指导生产过程中的加工参数设定。

ASTM1238是美国材料和试验协会（ASTM）所制定的一项用于测试塑料熔融指数的标准。

本文将对ASTM1238熔融指数测试标准进行详细介绍。

一、ASTM1238标准介绍ASTM1238是通过测量熔融状态下塑料在一定条件下经过孔嘴挤出的熔融流量，来确定其熔融指数的一种测试方法。

该标准涵盖了各种不同类型的塑料材料，如聚乙烯、聚丙烯、聚氯乙烯等。

通过精确地测量熔融状态下的塑料体积流量，可以评估塑料在不同温度、压力条件下的流动性能，并对其加工工艺进行优化。

二、ASTM1238测试步骤ASTM1238标准测试分为预试样制备、试验样制备和试验过程三个步骤。

1. 预试样制备：将预试样料加入到试验设备中，通过预试样制备设备将其熔融，然后将熔融的预试样料从试验设备中移除。

预试样制备的目的是准备试验样料，确保其与试验设备的温度、压力条件相适应。

2. 试验样制备：将预试样料放入熔融指数仪的料筒中，根据ASTM1238标准设定的温度和压力条件进行试验样制备。

在一定时间内，试验设备将试验样料熔融并挤出通过孔嘴。

3. 试验过程：通过检测挤出的试验样料通过孔嘴的体积或重量，计算出熔融指数。

ASTM1238标准给出了详细的计算公式和步骤，以确保测试结果的准确性和可重复性。

三、ASTM1238测试参数ASTM1238标准测试中需要设定一些参数以确保测试的准确性。

其中包括温度、压力、挤出时间等参数。

这些参数需要依据材料的特性和应用要求进行选择。

通过调节这些参数，可以评估塑料材料在不同条件下的熔融指数和流动性能。

四、ASTM1238测试结果ASTM1238测试结果可以提供许多有用的信息，如塑料材料的熔融指数、流动速率和加工温度范围等。

这些信息对于塑料材料的选择、加工工艺的优化以及产品性能的评估都具有重要意义。

塑料粒子检验报告1. 引言本文提供了关于塑料粒子的检验报告。

塑料粒子是一种常见的工业原料，在日常生活中被广泛使用。

然而，塑料粒子的使用也引发了对环境和健康的担忧。

因此，本次检验旨在评估塑料粒子的质量和安全性，并提供相关的分析结果。

2. 检验方法为了评估塑料粒子的质量和安全性，我们采用了以下的检验方法：2.1 物理外观检验我们首先对塑料粒子的外观进行了检验。

通过目视观察，检查样品是否存在颜色异常、污染以及形状不规则等问题。

2.2 尺寸分析我们使用粒度分析仪对塑料粒子的尺寸进行了测量。

通过统计样品中不同粒度的分布，评估塑料粒子的均匀性和规格是否符合要求。

2.3 化学成分分析我们采用红外光谱分析仪对塑料粒子的化学成分进行了检测。

通过红外光谱图谱的分析，确定塑料粒子中所含的化学物质种类及含量。

2.4 熔融指数测定我们使用熔融指数测定仪对塑料粒子的熔融指数进行了测定。

熔融指数是塑料粒子的重要指标，可以反映其熔融性能和加工性能。

3. 检验结果3.1 物理外观检验结果经过物理外观检验，我们发现样品的外观整洁，没有明显的颜色异常和污染，形状也比较规则，符合相关的要求。

3.2 尺寸分析结果尺寸分析结果显示，塑料粒子的粒径分布符合标准要求，具有较好的均匀性和规格。

在不同粒径下，各类塑料粒子的分布情况也比较合理。

3.3 化学成分分析结果通过红外光谱分析，我们确定了样品中所含的主要化学物质。

根据分析结果，塑料粒子主要由聚乙烯和聚丙烯组成，化学成分符合相关的标准要求。

同时，未检测到有害化学物质的存在。

3.4 熔融指数测定结果熔融指数测定结果显示，塑料粒子的熔融指数在合理范围内，表明其具有良好的熔融性能和加工性能。

4. 结论通过对塑料粒子进行的检验，我们得出以下结论：•样品的物理外观符合要求，没有明显的颜色异常和污染。

•塑料粒子的尺寸分布比较均匀，符合规格要求。

•塑料粒子的化学成分主要由聚乙烯和聚丙烯组成，未检测到有害化学物质的存在。

HDPE的熔融指数测定方案一、实验目的1) 掌握熔融指数测试仪的使用方法。

2) 了解熔融指数的意义及与塑料加工性能之间的关系。

3）了解标准：GB/T3682-2000二、实验原理熔体流动速率(MFR):试样在规定温度、恒定压力下，熔体在10min内流经标准毛细管的质量值，单位： g /10min，通常用MI来表示熔融指数熔融指数是在标准的熔融指数仪中测定的。

先把一定量高聚物放入按规定温度的料筒中，使之全部熔融，然后在按规定的负荷下它从固定直径的小孔中流出来，并规定用10分钟内流出来的高聚物的重量克数作为它的熔融指数。

在相同条件下（同一种聚合物、同温度、同负荷），熔融指数越大，说明它的流动性越好，相反熔融指数越小，则流动性越差。

三、实验设备及试样：设备：熔融指数测试仪；天平该仪器由试料挤出系统和加热控制系统两个部分组成。

试料挤出系统包括砝码、料筒、活塞杆、毛细管、标准口模内径（2.095mm）组成。

加热控制系统炉体、控温定值电桥、相敏放大器。

可控硅及触发电路组成。

四、实验步骤：1. 接通电源，开启电源开关，绿色电源指示灯亮，设置测试温度，加热时红色指示灯亮。

2. 待机15分钟，即预设温度稳定后方可开始工作。

3. 试样准备，在天平上称取5g ，试样以备测试。

4. 加料，当温度稳定后即可加料。

取出料杆，轻放于耐高温的物体上，把漏斗插入料筒内，边加料边振动漏斗，使料快速漏下。

加料完毕，用压料杆将料压实，以减少气泡，再插入料杆，放好定位套，套上砝码托盘（加料操作必须在一分钟内完成）。

5. 加料完毕后，恒温4分钟，再加上所需砝码，准备切割取样。

6. 当料杆下降到下标记线时，开始计时切割。

下降到上标记线时试验停止。

切割取样应在料杆的上下标记线之间。

7. 每个样条切割间隔时间根据所测物体决定，一般每间隔30s切割一次，每个样条长度一般在20mm---50mm左右。

8. 样条取舍称重、将肉眼可见气泡的样条丢弃，将保留的样条（至少三个）逐个称重，准确到0.0001g ，求出平均重量。

塑料熔融指数的测定标准1. 样品制备在测定塑料熔融指数之前，需要制备合适的样品。

样品应具有代表性，并按照规定的尺寸和形状进行切割和研磨。

对于不同种类的塑料，样品的制备方法可能会有所不同。

2. 仪器校准在进行实验之前，需要对实验设备进行校准，以确保实验结果的准确性和可靠性。

具体校准方法可参考相关仪器说明书或根据行业标准进行。

3. 实验操作实验操作包括以下几个步骤：3.1 预热：将样品放入加热装置中，预热至接近熔点温度。

3.2 熔融：在恒温下，对样品进行一定时间的加热，使其完全熔融。

3.3 测量：将熔融的样品通过特定形状的口模流出，测量其流出的时间。

3.4 重复：根据需要重复以上步骤多次，以获得平均值。

4. 数据处理根据测量得到的数据，进行数据处理和分析。

一般而言，需要计算样品的熔融指数，即每10分钟内流出的样品质量与时间之比。

同时，可以根据需要进行其他数据分析，如流动应力、流动速度等。

5. 结果表示实验结果应包括熔融指数、流动应力、流动速度等参数。

同时，应给出实验误差和不确定度等评估数据。

对于不同种类的塑料，可以根据需要添加其他性能指标。

6. 精度评估为了确保实验结果的准确性，需要对实验进行精度评估。

可以通过对比不同样品的测量结果、使用标准样品等方式进行精度评估。

如果精度不能满足要求，需要对实验进行调整或重新进行。

7. 注意事项在进行塑料熔融指数测定时，需要注意以下几点：7.1 样品制备时应保证样品的均匀性和代表性。

7.2 仪器校准时应按照规定的方法和步骤进行，避免误差。
