光纤通信实验报告

课程名称：光纤通信实验名称：实验5 眼图观测实验姓名：班级：学号：实验时间：指导教师：得分：一、实验目的1、了解和掌握眼图的形成过程和意义。

2、掌握光纤通信系统中的眼图观测方法。

二、实验内容1、观测数字光纤传输系统中的眼图张开和闭合效果。

2、记录眼图波形参数，分析系统传输性能。

三、实验器材1.主控&信号源模块2.25号光收发模块3.示波器四、实验原理1、实验原理框图眼图测试实验系统框图2、实验框图说明本实验是以数字信号光纤传输为例，进行光纤通信测量中的眼图观测实验；为方便模拟真实环境中的系统传输衰减等干扰现象，我们加入了可调节的带限信道，用于观测眼图的张开和闭合等现象。

如眼图测试实验系统框图所示，系统主要由信号源、光发射机、光接收机以及带限信道组成；信号源提供的数字信号经过光发射机和接收机传输后，再送入用于模拟真实衰减环境的带限信道；通过示波器测试设备，以数字信号的同步位时钟为触发源，观测TP1测试点的波形，即眼图。

3、眼图基本概念及实验观察方法所谓眼图，它是一系列数字信号在示波器上累积而显示的图形。

眼图包含了丰富的信息，反映的是系统链路上传输的所有数字信号的整体特征。

利用眼图可以观察出码间串扰和噪声的影响，分析眼图是衡量数字通信系统传输特性的简单且有效的方法。

●被测系统的眼图观测方法通常观测眼图的方法是，如下图所示，以数字序列的同步时钟为触发源，用示波器YT模式测量系统输出端，调节示波器水平扫描周期与接收码元的周期同步，则屏幕中显示的即为眼图。

眼图测试方法框图●眼图的形成示意图一个完整的眼图应该包含从“000”到“111”的所有状态组，且每个状态组发送的此时要尽量一致，否则有些信息将无法呈现在示波器屏幕上。

八种状态如下所示：八种状态示意图眼图合成示意图如下所示：眼图合成示意图一般在无串扰等影响情况下从示波器上观测到的眼图与理论分析得到的眼图大致接近。

●眼图参数及系统性能眼图的垂直张开度表示系统的抗噪声能力，水平张开度反映过门限失真量的大小。

光纤通信实验报告-标准化文件发布号：（9456-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII光纤通信实验报告课程名称光纤通信实验实验一光源的P-I特性、光发射机消光比测试一、实验目的1、了解半导体激光器LD的P-I特性、光发射机消光比。

2、掌握光源P-I特性曲线、光发射机消光比的测试方法。

二、实验器材1、主控&信号源模块、2号、25号模块各一块2、23号模块（光功率计）一块3、FC/PC型光纤跳线、连接线若干4、万用表一个三、实验原理数字光发射机的指标包括：半导体光源的P -I 特性曲线测试、消光比（EXT ）测试和平均光功率的测试。

1、半导体光源的P-I 特性I(mA)LD 半导体激光器P-I 曲线示意图半导体激光器具有高功率密度和极高量子效率的特点，微小的电流变化会导致光功率输出变化，是光纤通信中最重要的一种光源，激光二极管可以看作为一种光学振荡器，要形成光的振荡，就必须要有光放大机制，也即启动介质处于粒子数反转分布，而且产生的增益足以抵消所有的损耗。

半导体激光器的输出光功率与驱动电流的关系如上图所示，该特性有一个转折点，相应的驱动电流称为门限电流（或称阈值电流），用I th 表示。

在门限电流以下，激光器工作于自发辐射，输出（荧光）光功率很小，通常小于100pW ；在门限电流以上，激光器工作于受激辐射，输出激光功率随电流迅速上升，基本上成直线关系。

激光器的电流与电压的关系类似于正向二极管的特性。

该实验就是对该线性关系进行测量，以验证P -I 的线性关系。

P -I 特性是选择半导体激光器的重要依据。

在选择时，应选阈值电流I th 尽可能小，没有扭折点， P-I 曲线的斜率适当的半导体激光器：I th 小，对应P 值就小，这样的激光器工作电流小，工作稳定性高，消光比大；没有扭折点，不易产生光信号失真；斜率太小，则要求驱动信号太大，给驱动电路带来麻烦；斜率太大，则会出现光反射噪声及使自动光功率控制环路调整困难。

四川大学电气信息学院光纤通信第一次实验报告组员：_____________ ________报告撰写人：__________ _______________ 学号：_______ ____________实验1 电光、光电转换传输实验一、实验目的：目的：了解本实验系统的基本组成结构，初步了解完整光通信的基本组成结构，掌握光通信的通信原理。

要求：1.画出实验过程中测试波形，标上必要的实验说明。

2.结合实验步骤，叙述光通信的信号变换、传输过程。

3.画出两实验箱间进行双工通信的连接示意图，标上必要的实验说明。

4.如果将光跳线分别连接TX1310、RX1550两法兰接口，P204测试点是否有信号，信号与TX1310是否一样，写出你的答案，通过实验验证你的答案。

二、实验基本原理图：本实验系统主要由两大部分组成：电端机部分、光信道部分。

电端机又分为电信号发射和电信号接收两子部分，光信道又可分为光发射端机、光纤、光接收端机三个子部分。

实验系统（光通信）基本组成结构（光通信）如下图所示：图1.2.1 实验系统基本组成结构三、实验步骤1.连接电路用光跳线连接TX1310、RX1310接口（注意收集好器件的防尘帽）。

打开系统电源，液晶菜单选择“码型变换实验—CMI码PN”，在P101口输出32KHZ的15位m序列。

通过示波器确认有相应的基带波形输出后，连接P101、P201两铆孔，示波器A通道测试TX1310测试点，调节W201改变送入光发端机信号幅度，不超过5V。

然后观察示波器B通道测试光收端机输出电信号的P202测试点，看是否有与TX1310测试点一样或类似的信号波形。

2.采用固定CMI码作为基带信号重复以上步骤，并记录波形。

3.观察接口影响轻轻拧下TX1310或RX1310法兰接口的光跳线，观测P202测试点的示波器B通道是否还有信号波形？重新接好，此时是否出现信号波形。

4.如果要求两实验箱间进行双工通信，如何设计连接关系，设计出实验方案，并进行实验。

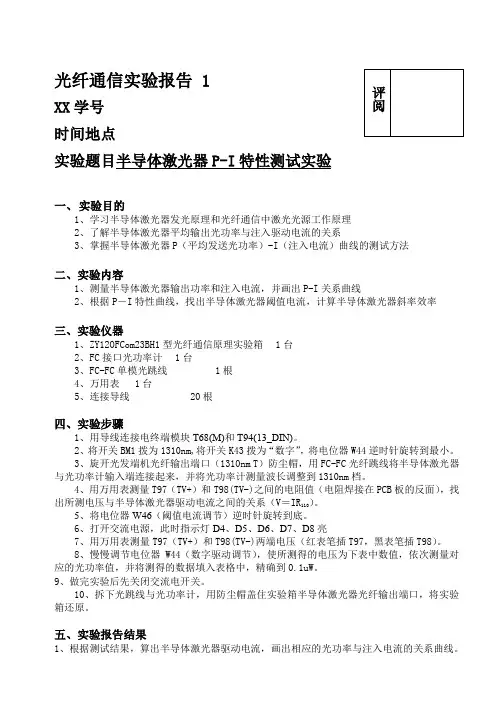

XX学号时间地点实验题目半导体激光器P-I特性测试实验一、实验目的1、学习半导体激光器发光原理和光纤通信中激光光源工作原理2、了解半导体激光器平均输出光功率与注入驱动电流的关系3、掌握半导体激光器P（平均发送光功率）-I（注入电流）曲线的测试方法二、实验内容1、测量半导体激光器输出功率和注入电流，并画出P-I关系曲线2、根据P－I特性曲线，找出半导体激光器阈值电流，计算半导体激光器斜率效率三、实验仪器1、ZY12OFCom23BH1型光纤通信原理实验箱1台2、FC接口光功率计1台3、FC-FC单模光跳线 1根4、万用表1台5、连接导线 20根四、实验步骤1、用导线连接电终端模块T68(M)和T94(13_DIN)。

2、将开关BM1拨为1310nm,将开关K43拨为“数字”，将电位器W44逆时针旋转到最小。

3、旋开光发端机光纤输出端口（1310nm T）防尘帽，用FC-FC光纤跳线将半导体激光器与光功率计输入端连接起来，并将光功率计测量波长调整到1310nm档。

4、用万用表测量T97（TV+）和T98(TV-)之间的电阻值（电阻焊接在PCB板的反面），找出所测电压与半导体激光器驱动电流之间的关系（V＝IR110）。

5、将电位器W46（阈值电流调节）逆时针旋转到底。

6、打开交流电源，此时指示灯D4、D5、D6、D7、D8亮7、用万用表测量T97（TV+）和T98(TV-)两端电压（红表笔插T97，黑表笔插T98）。

8、慢慢调节电位器W44（数字驱动调节），使所测得的电压为下表中数值，依次测量对应的光功率值，并将测得的数据填入表格中，精确到0.1uW。

9、做完实验后先关闭交流电开关。

10、拆下光跳线与光功率计，用防尘帽盖住实验箱半导体激光器光纤输出端口，将实验箱还原。

五、实验报告结果1、根据测试结果，算出半导体激光器驱动电流，画出相应的光功率与注入电流的关系曲线。

2、根据所画的P-I特性曲线，找出半导体激光器阈值电流的大小。
