实验二、电位、电压的测定及电路电位图的绘制
在一个确定的闭合电路中，各点电位的高低视所选电位参考点的不同而变，但任意两点间的电位差（即电压）是绝对的，它不因参考点电位的变动而变化。

根据此性质，我们可以用一只电压表来测量出电路中各点的电位及任意两点间的电压。

一、实验目的
1、用实验证明那个电路中电位的相对性、电压的绝对性
2、掌握电路电位图的绘制方法
二、原理说明
若以电路中的电位值作纵坐标，电路中各点位置（电阻）作横坐标，将测量到的各点电位在该坐标标出，并把标出点按顺序用直线条相连接，就可得到电路的电位变化图。

每一段直线段即表示该两点间电位的变化情况。

在电路中参考电位可以任意选定，对于不同的参考点，所绘出电位图形是不同的，但其各点电位变化的规律却是一样的。

在作电位图或实验测量时必须正确区分电位和电压的高低，按照惯例，是以电流方向上的电压降为正，所以，在用电压表测量时，若仪表指针正向偏转，则说明电表正极的电位高于负极的电位。

三、实验内容
实验线路如下图所示
1.分别将两路直流稳压电源接入电路，令E1=6V,E2=12V。

2.以图中A点作为参考点,分别测量B、C、D、E、F各点的电位值Φ及相邻两点之间的电压值U AB、U BC、U CD、U DE、U EF、U FA及U AD，数据列于表中。

4.根据测量数据，绘制电路中各点组成的电位图。

5.从测量结果中发现了什么？写在讨论与结论部分。

实验三电位、电压的测定电路电位图的绘制测定电位和电压的方法有很多种，通常使用万用表来进行测量。

先将万用表的旋钮旋转到电压或电位的档位，然后将红色测试笔插入待测量点的正极，黑色测试笔插入待测量点的负极，即可读取所需的电压或电位数值。

绘制电路电位图的方法是先根据电路的连接方式，在纸上画出电路的图形，然后根据欧姆定律、基尔霍夫电流定律和基尔霍夫电压定律，逐一列出电路中各个元件的电位差或电压值。

最后，按照电路的链接方式将各个元件的电位或电压连接起来，就得到了电路电位图。

延伸：电路电位图是电路中各个元件电位或电压的图示表示，是电路分析和设计的重要工具。

电路电位图可以帮助工程师分析电路的性能特点和故障原因，也可以通过对电路电位的调整来改善电路性能。

因此，掌握电路电位图的绘制方法和分析技巧对于电子工程师和电路设计师来说是非常重要的。

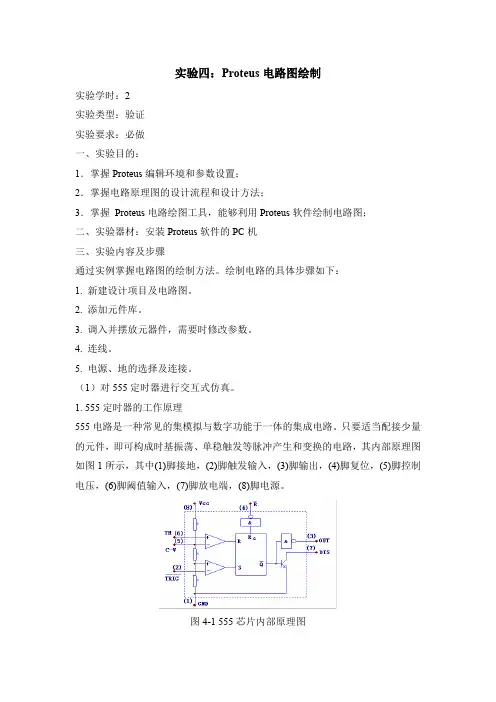

实验四：Proteus电路图绘制实验学时：2实验类型：验证实验要求：必做一、实验目的：1．掌握Proteus编辑环境和参数设置；2．掌握电路原理图的设计流程和设计方法；3．掌握Proteus电路绘图工具，能够利用Proteus软件绘制电路图；二、实验器材：安装Proteus软件的PC机三、实验内容及步骤通过实例掌握电路图的绘制方法。

绘制电路的具体步骤如下：1. 新建设计项目及电路图。

2. 添加元件库。

3. 调入并摆放元器件，需要时修改参数。

4. 连线。

5. 电源、地的选择及连接。

（1）对555定时器进行交互式仿真。

1. 555定时器的工作原理555电路是一种常见的集模拟与数字功能于一体的集成电路。

只要适当配接少量的元件，即可构成时基振荡、单稳触发等脉冲产生和变换的电路，其内部原理图如图1所示，其中(1)脚接地，(2)脚触发输入，(3)脚输出，(4)脚复位，(5)脚控制电压，(6)脚阈值输入，(7)脚放电端，(8)脚电源。

图4-1 555芯片内部原理图从理论上我们可以得出：振荡周期：C R R T ⋅+=)2(7.021 （4-1） 高电平宽度： C R R t W ⋅+=)(7.021 （4-2） 占空比： q =21212R R R R ++ （4-3）2. 从电子仿真软件proteus 基本界面左侧左列真实元件工具条中调出其它元件，并从基本界面左侧调出虚拟双踪示波器，按图4-2在电子平台上建立仿真实验电路。

图4-2 555定时器仿真电路图图中各元件名称：电源：battery 滑动变阻器：pot-hg定时器：555 电阻：resistor 电容：cap 虚拟仪器：示波器OSCILLOSCOPE其中：R1=2k R2=10k C1=100nF 电源为12v3. 打开仿真开关，双击示波器图标，观察并记录屏幕上的波形，利用屏幕上的读数指针对波形进行测量，并将结果填入表4-1中。

表4-1 555电路仿真计算和测量值记录表（2）对运算放大器进行基于图表的仿真，在编辑窗口放置模拟分析图表。

为了节省创建图层，和画电路图符号的时间， 我们要选用一款自带电路图符号的软件来绘 制电路图，这对于新人来说将是一个相当大 的福利，会大大的节省绘图时间，在亿图图 示和Visio中就带有这样的符号库。
使用亿图绘制电路图
在亿图的自带符号库中，设有丰富的和电路 图有关的符号。
将电路图符号拖放到绘图界面，然后用连接 线符号见他们连接在一起就可以了。
适合新手的电路图绘制方法
电路图绘制软件适用领域
电路图绘制软件能够帮助用户以最快捷和最 简单的方法来电气原理图，电气和电子图， 控制电路图，也可以用于气动，液压和其他 类型的技术图表。还能够支持自动编号的符 号，生成的网表，列出了电线，原理图，汽 车电路，手机电路，充电电路，电源电路， 基础电路图，控制电路图，电源电路图，电 工电路图，电工接线图，电动机接线图，电 子元器件符号，电气符号大全，随着电子科技的加速发展，新型元器件层出 不穷，越来越复杂的电子线路已经不能单纯 依靠手工来完成，电子线路计算机辅助设计 已成为必然趋势，越来越多的工程师以及设 计人员使用高效，快捷的EAD工具软件来进 行各种电路图设计，分享与打印。
什么时候使用电路图绘制软
电路图有其特殊性，元器件的格式、导线的 连接、标注的规范都有一定的要求，需要遵 循相关的标准。几乎所有的电路图都是由点、 直线、曲线和多边形构成，这些正是矢量图 的特长，而且矢量图可以在不降低图片质量 的情况下无限放大，这些原因就造成了精美 的的电路图大多是矢量图。为了便于理解和 分析，常需在电路图中标注出电流、电压的 方向和数值，有时候还要标出波形、公式和 注释。
常用的电路图例子
集成电路 设备电路 接线电路图
集成电路
• 集成电路是指采用一定的工艺，把一个电路中所需的电阻、电容、电感，三极管、二 极管、等元器件及导线互连在一起，制作在一小块或几小块或半导体晶，陶瓷、玻璃 上，然后封装在一起，成为一个能够实现一定电路功能的微型电子器件或部件。
