绘制电路原理图-经典

NE5532功放说到小功率的耳放，不得不提到20世纪的运放之王NE5532，曾经出现在无数的优秀前级放大、调音电路之中，中频温暖细腻厚实，胆味十足，性价比很高!直到今天我们还能很容易地在一些中低档的音响产品中找到它。

由于其体积小、电路简单，所以是讲究实用性、低投入的动手派的首选。

因为NE5532从面世到如今已历经数载，大家对其电路也非常熟悉，有着多种多样的玩法。

在此介绍的耳放的特点是简单、功率小，侧重的是制作的过程。

一、原理分析NE5532是典型的双极型输入运算放大器，用单个NE5532组成的小功率电路有很多版本，本人通过不断地对比和思考，对那些五花八门的电路图作了修改，最终确定了原理图(图1)。

放大倍数是由R3(R4)和R5(R6)来控制的，理论上说如果R3(R4)为1kΩ，R5(R6)为100kΩ，则其放大倍数为100倍，但对于耳放来说，这会引起自激，再说就算真的能达到100倍，效果也不可能好，所以这个电路用于前级时也最好别调成100倍。

当然，对于耳放定2～3倍可以让负反馈适量、音质柔和、清晰更通透，但放大倍数也不能太小，否则也会影响音质，大家可以反复调试，达到自己满意的效果。

笔者是将R3(R4)定为1kΩ，R5(R6)定为20 kΩ，即2倍。

C5(C6)是输入回路的对地通路，在用于耳放电路时应该加大，原理图中的值为22 uF，但用于此耳放应该加大到100 uF。

在这里值得一提的是电源问题，如果你是使用的稳压电源，要注意稳压电源的滤波要给足，因为本电路本身就非常简单，那么对元器件的选取就比较挑剔，建议在选材时尽量选择质量好一点的元器件。

二、PCB绘制笔者使用Protel 99 SE进行布线设计，大家看到的这个PCB图(图2)是我画的第三版，也是我最满意的一版，前几版都存在着飞线，而这一版是没有的，网上的很多版本都存在着飞线的问题，这对挑剔的动手派是不能容忍的。

由于面积小，所以在接地方面要尽量争取一点接地，输入和输出端也可以根据实际情况进行改动。

《电路CAD 》课程实验报告实验名称绘制层次电路原理图实验序号实验二姓名张伟杰系专业电科班级一班学号201342203 实验日期5月5日指导教师曹艳艳组名第一组成绩一、实验目的和要求1 掌握层次原理图的绘制方法。

2 理解层次原理图模块化的设计方法。

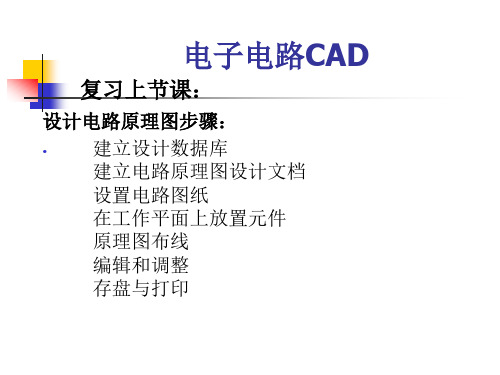

二、实验设备计算机、Altium Designer 10三、实验过程（步骤、程序等）1 新建工程项目文件1）单击菜单File/New/PCB Project，新建工程项目文件。

2）单击菜单File/Save Project保存工程文件，并命名为“洗衣机控制电路.PrjPCB”。

2 绘制上层原理图1）“在洗衣机控制电路.PrjPCB”工程文件中，单击菜单File/New/Schematic，新建原理图文件。

2）单击菜单File/Save As..，将新建的原理图文件保存为“洗衣机控制电路.SchDoc”3) 单击菜单Place/Sheet Symbol或单击“Wring”工具栏中的按钮，如图1所示，依次放置复位晶振模块，CPU模块，显示模块，控制模块四个模块电路，并修改其属性，放置后如图2所示图1 模块电路属性图2 放置四个模块电路4）单击菜单P1ace/Add sheet Entry或单击“Wring”工具栏的按钮，放置模块电路端口，并修改其属性，完成后效果如图3所示图3 放置模块电路端口5）连线。

根据各方块电路电气连接关系，用导线将端口连接起来，如图4所示图4 连线3 创建并绘制下层原理图1)在上层原理图中，单击菜单Design/Create Sheet From Symbol，此时鼠标变为十字形。

2)将十字光标移到“复位晶振模块”电路上，单击鼠标左键，系统自动创建下层原理图“复位晶振模块.SchDoc”及相对应的I/O端口。

如图5所示。

图5 自动生成的I/0端口4）绘制“复位晶振模块”电路原理图。

其用到的元件如下表1所示。

绘制完成后的效果如图6所示。

AltiumDesigner绘制电路原理图图3- 72用公共导线连接总线入口图3- 73总线进入的四种状态图3- 74总线入口属性设置网络号的放置:网络号的放置对于总线系统是必要的。

没有网络号的总线没有实际的电气意义。

两端连接到总线的设备数量相同的引脚将具有电气连接。

因为总线系统通常用来表示芯片的地址总线和数据总线，所以连接到总线的导线通常称为AD0~AD8等。

当放置第一个网络标签时，按[Tab]键将网络名称更改为AD0，则以后放置的网络名称的标签将自动增加。

下一节将详细解释网络标签的放置和设置。

3.3.5公共汽车入口处的公共电线连接放置网络标签网络标签的应用在上一节的总线放置过程中已经提到。

事实上，网络标签的应用远非如此。

网络标签是一种无线线路，具有相同网络标签的电气节点以电气关系连接在一起。

无论它们之间是否存在实际的导线连接，对于复杂的电路设计来说，用导线将各种具有电连接的节点连接起来是不容易的，这常常使得电路难以读取，而网络标签正好可以解决这个问题。

执行[广场]菜单中的[网络标签]命令或单击工具栏上的按按钮输入网络徽标。

号码放置状态。

此时，鼠标将变成一个白色的“x”形光标，并附有网络标签。

如果网络标签中有数字，网络标签中的数字会在每次放置时自动增加。

将光标移动到导线上，当光标抓住导线时，它将变成与网络标签相同的“x”形。

此时，单击鼠标左键以成功放置网络标签。

同时，导线的网络名称也将被重命名为网络标签名称。

在Altium Designer的电路设计中，每个实际的电气连接都属于一个网络，并有一个网络名称。

当鼠标在线路上停留一段时间后，系统会自动提示该线路所属的网络名称，如图3-76的左图所示。

网络:网络C3_1意味着网络连接到电容器C3的第一个引脚。

当放置名为AD1的网络标签时，网络的网络名称变为AD1。

图3- 75网络标签的放置图3- 76线网名称的变化图3- 77网络标签放置前放置网络标签后的网络标签属性设置网络标签最重要的属性是它所属网络的网络名称。

CAD快速绘制电路图的方法和技巧计算机辅助绘图与设计技术已广泛应用于工程中的各个领域，如机械、电子、建筑等、目前广泛使用的CAD软件，不仅适用于机械图样的绘制与编辑，绘制电子、电路图也是非常方便适用的。

电路分析的一个重要方法就是把实际的电路系统抽象为电路模型，用理想元件或者理想元件的组合去代替实际电路系统中的实际元件。

这样就构成了与实际电路相对应的电路模型，建立电路模型能使电路的分析大大简化，是电路计算的基础。

电路图是用规定的电路符号表示各种理想元件而画出的电路模型图样。

电路图只反映各种理想元件在电路中的作用及其相互连接方式，并不反应实际元件的内部结构。

掌握电路图绘制方法是电子电路设计中一项十分重要的工作，是电子技术人员进行电子设计的基本功。

电路是由各种电子元件或电气设备按一定方式连接起来的一个整体，如电源、电压、电流、电阻、导线等，可以实现有用的多种功能。

如图1所示的电路图。

用CAD软件中提供的二维图形绘制与编辑命令，并掌握一定的技巧，能方便、准确、快速地完成。

下面以图1所示电路图为例描述其应用CAD的绘制过程。

1 图块的使用在电路图中，有各种电子元件，它在各类电子产品中占有十分重要的位置。

电路图中用到的几种电子元件的图形符号。

在使用AutoCAD绘图时，会遇到图形中有大量相同或相似的内容，这时可以把重复绘制的图形创建成块，在需要时直接插入。

例如在CAD中，通过块创建制成的各种专业图形符号库，标准零件库，常见结构库等，通过块的调用进行图形的拼合，从而提高绘图效率。

在绘制电路图时将常用的电子元件定义成为块，用插入块的方法插入到电路图中，就能大大提高绘图速度。

1．1 绘制要定义为图块的图形电阻的图形符号用CAD中的矩形命令绘制出。

电压的图形符号用CAD中的圆命令绘制出。

1.2 定义块执行绘图→块→创建→出现块定义对话框，在块定义对话框中定义块名为电阻，指定块的基点，选择矩形图形内部的中点，选择对象是将矩形图形选中。

计算机辅助绘图与设计技术已广泛应用于工程中的各个领域，如机械、电子、建筑等、目前广泛使用的CAD软件，不仅适用于机械图样的绘制与编辑，绘制电子、电路图也是非常方便适用的。

电路分析的一个重要方法就是把实际的电路系统抽象为电路模型，用理想元件或者理想元件的组合去代替实际电路系统中的实际元件。

这样就构成了与实际电路相对应的电路模型，建立电路模型能使电路的分析大大简化，是电路计算的基础。

电路图是用规定的电路符号表示各种理想元件而画出的电路模型图样。

电路图只反映各种理想元件在电路中的作用及其相互连接方式，并不反应实际元件的内部结构。

掌握电路图绘制方法是电子电路设计中一项十分重要的工作，是电子技术人员进行电子设计的基本功。

电路是由各种电子元件或电气设备按一定方式连接起来的一个整体，如电源、电压、电流、电阻、导线等，可以实现有用的多种功能。

如图1所示的电路图。

用CAD软件中提供的二维图形绘制与编辑命令，并掌握一定的技巧，能方便、准确、快速地完成。

下面以图1所示电路图为例描述其应用CAD的绘制过程。

1 图块的使用在电路图中，有各种电子元件，它在各类电子产品中占有十分重要的位置。

电路图中用到的几种电子元件的图形符号。

在使用AutoCAD绘图时，会遇到图形中有大量相同或相似的内容，这时可以把重复绘制的图形创建成块，在需要时直接插入。

例如在CAD中，通过块创建制成的各种专业图形符号库，标准零件库，常见结构库等，通过块的调用进行图形的拼合，从而提高绘图效率。

在绘制电路图时将常用的电子元件定义成为块，用插入块的方法插入到电路图中，就能大大提高绘图速度。

1．1 绘制要定义为图块的图形电阻的图形符号用CAD中的矩形命令绘制出。

电压的图形符号用CAD中的圆命令绘制出。

定义块执行绘图→块→创建→出现块定义对话框，在块定义对话框中定义块名为电阻，指定块的基点，选择矩形图形内部的中点，选择对象是将矩形图形选中。

定义好块后还须将块存储。
