电路原理图绘制规范

  • 格式：pdf
  • 大小：175.35 KB
  • 文档页数：26

文件编号文件版本港湾网络有限公司共26页QB-HN-0043-2003A0电路原理图绘制规范2003-12-30发布2003-12-30实施港湾网络有限公司前言本规范起草部门：港湾网络有限公司硬件部本规范起草人：周建华硬件部本规范审核人：周建华硬件部本规范批准人：江建平研发部本规范修订记录：修订版本修订日期修订内容修改人审核A0 2003-12-30初始版本目录1 目的 (5)2 范围 (5)3 术语定义 (5)3.1 原理图 (5)3.2 图纸幅面 (5)3.3 图框 (5)3.4 标题栏 (5)3.5 项目代号 (5)3.6 标称值（Part value） (5)3.7 图形符号 (6)3.8 元器件库（Symbol） (6)3.9 非电气连接线 (6)3.10 电气连接线 (6)3.11 网络标号 (6)3.12 注释 (6)3.13 网表 (6)4 引用标准和参考资料 (6)5 规范细则 (7)5.1 图纸规则 (7)5.1.1图纸幅面尺寸 (7)5.1.2图框和标题栏格式 (7)5.2 项目代号 (8)5.2.1项目代号的组成 (8)5.2.2项目种类的字母代码 (9)5.2.3项目代号的放置位置 (10)5.3 标称值 (10)5.3.1集成电路 (10)5.3.2电阻类 (11)5.3.3电容类： (11)5.3.4电感类 (11)5.3.5晶体、晶振类 (11)5.3.6保险管 (11)5.4 元器件图形符号 (12)5.5 布局规则 (12)5.5.1整体布局 (12)5.5.2功能布局法 (12)5.5.3对称布局法 (13)5.5.4按信号流向布局 (13)5.5.5注释 (14)5.5.6器件放置 (14)5.5.7线框的应用 (14)5.5.8集成运放和通用集成逻辑电路放置方法 (15)5.5.9总线的使用 (16)5.5.10未用管脚的处理 (16)5.5.11分页 (16)5.5.12层次图 (16)5.6 线的规则 (17)5.6.1图线型式 (17)5.6.2宽度 (18)5.6.3间距 (18)5.6.4线的分类 (18)5.6.5非电气连接线（line） (19)5.6.6电气连接线(wire) (19)5.6.7电气连接线中的总线规则 (19)5.7 网络标号 (20)5.7.1位置 (20)5.7.2与标注文字的关系 (20)5.7.3唯一性 (20)5.7.4网络标号名称的定义 (21)5.7.5常用网络标号推荐名称 (21)5.8 电地网络 (21)5.9 测试点定义与规则 (23)5.9.1定义 (23)5.9.2注释 (23)5.9.3位置 (23)5.9.4 JTAG测试点 (23)5.10 注释文字和图形 (23)5.10.1规则 (24)5.10.2位置 (24)5.10.3必须加注释情况 (24)5.11 去耦电容的放置 (25)1目的此规范目的在于统一和规范公司内电路原理图绘制的基本准则，为电路设计者绘制原理图提供参考，作为公司建立一个技术支持和资源共享的基础平台一个部分。

2范围本规范适用于港湾网络有限公司及其合作伙伴之硬件开发部。

3术语定义本规范中所应用的各种技术术语，在整个电子行业具有通用性，又兼顾了中文的特点和我国技术人员的习惯用法。

3.1 原理图原理图是用图形符号按其工作顺序排列，详细表示电路、设备或成套装置的全部基本组成和连接关系，而不考虑其实际位置的一种简图，供详细了解工作原理、分析和计算电路特性用。

这里我们主要用来表示电路的基本组成和连接关系。

3.2 图纸幅面图纸幅面指的是图纸短边和长边所确定的尺寸。

3.3 图框图框是规定在图纸幅面上绘图的有效面积。

保证图素不超过或太靠近纸页边缘。

3.4 标题栏标题栏是用以确定图纸名称、版本、张次、和有关人员签署等内容的栏目。

3.5 项目代号在原理图中，为了便于查找、区分图形符号所表示的各种元器件和表示元器件序列号的代码，称之为项目代号。

3.6 标称值（Part value）表示项目类的电气参数的数字或型号的代码。

3.7 图形符号通常用于图形或其他技术文件中以表示一个元器件或设备及概念的图形、标记或字符。

图形符号既可以代表实物，又可以代表概念，既可以是图形，也可是标记或字符。

3.8 元器件库（Symbol）元器件图形符号是指在原理图绘制工具中，由器件库编辑所生成的代表特定元器件实物的图形元素符号，在此系统中是一个整体的图形元素。

3.9 非电气连接线在原理图中，用以表示区域划分、指引注释的线段，不和电气发生连接关系的，统称为非电器连接线。

3.10 电气连接线在原理图中，起电气连接关系的线段，也就是网络。

3.11 网络标号在原理图中，每一个网络都对应一个相应的名称，这个名称就是网络标号。

3.12 注释在图中用以解释说明的文字、图形和标注，成为注释。

3.13 网表用以标识原理图中所有电气元件的电气连接关系网络的文件，就是网表。

4引用标准和参考资料GB/T14689-93《技术制图图纸幅面和格式》GB 5094-1985《电气技术中的项目代号》GB 7159-1987《电气技术中的文字符号制订通则》5规范细则5.1 图纸规则5.1.1图纸幅面尺寸原理图的幅面按国家标准GB/T14689-93《技术制图图纸幅面和格式》的规定，一般使用A4幅面，特殊情况下，如器件过大或者某些器件联系过于密切而一页A4纸又画不下的可使用A3幅面。

图1.5.1.2图框和标题栏格式目前我司使用VIEWDRAW绘制原理图，此软件本身不提供图框和标题栏，我们自己定义相应的SYMBOLE，见附件。

标题栏放在原理图的幅面的右下角处。

填写方法如下图示例：图2.5.2 项目代号5.2.1项目代号的组成5.2.1.1 项目代号是标识器件在原理图上位置和连接关系的参数，项目代号由项目种类的字母代码加上数字序号组成。

字母代码的选用按照5。

2。

2的对应原则，字母采用英文字母的大写正体字，但不允许用字母“I”和“O”，以免与数字“1”“0”混淆。

数字序号由模块号与项目数字序列号组成，数字序号一般由1至5位阿拉伯数字组成。

具体如下图所示：图3.5.2.1.2 模块号表示同一套图纸上功能单元模块编号或不同页内的编码。

当一套图纸只表示为一个功能模块且页码较少时，模块号可省略。

数字序号连续编号，编号从1开始。

如用R1、R2、R120表示。

5.2.1.3 当一套图纸上存在多个功能单元模块且模块数小于10时，模块号可以是0、1、2、3……合格的表示如R1053（模块1中编号为053 的电阻），C3105（模块3中编号为105的电容）等：5.2.1.4 一般情况下模块的划分不要超过10个，当模块多于10个时，模块编号用01、02、03等来表示模块号，这时R05003（模块05中编号为003的电阻），C01005（模块01中编号为005的电容）等都是合格的表示法；也可以用字母加一位数字来表示，比如：RA1003（模块A1中编码为003的电阻），RB2005（模块B2中编码为005的电阻）。

模块号后面的数字序列号由3位数字组成，如C01005中的005和C3105中的105。

5.2.1.5 同一套图纸的同类器件在不同功能模块中的模块号和数字序列号位数应一致。

如模块12编号为123的电阻表示为R12123；而其第一模块的第一个电阻表示为R01001，不能表示为R11或R001。

5.2.2项目种类的字母代码本规则参照GB5094-85、GB7159-87，并兼顾当前国内外的惯例规定如下：代码项目种类举例A 组、部件射频盒、光模块等等B 电声器件蜂鸣器、耳机、话筒等C 电容电解电容、钽电容、片状电容、涤纶电容D 二极管 LED、整流二极管、稳压二极管F 保护器件保险管、限流保护器件、限压保护器、熔断器、气体放电管等J 接插件 IC插座、插针、各种连接器K 继电器电磁继电器、固态继电器L 电感贴片电感器、EMI磁珠、绕线电感器、共模电感Q 三极管三极管、场效应管、可控硅、晶闸管R 电阻片状电阻、金膜电阻、线绕电阻、功率电阻RT 热敏电阻热敏电阻RV 压敏电阻压敏电阻RP 电位器电位器、可变电阻RN 电阻排独立式电阻排、并联式电阻排S 开关按扭、拨动开关、微动开关、轻触开关、拨码开关T 变压器电源变压器、通讯口变压器U 集成电路模拟/数字IC、DC/DC、光藕X 晶体振荡器晶体、晶振、谐振器TP 测试点测试点表1.5.2.3项目代号的放置位置5.2.3.1 项目代号和标称值的位置应尽量接近器件。

5.2.3.2 集成电路的项目代号和标称值要求放置于元件上方或下方，图形符号四面都有引脚的在空间允许时一般将项目代号和参数标识放到图形符号的中央。

5.2.3.3 对于分立器件和其他组件，横向放置时项目代号和参数标识要求放置于元件上方；竖立放置时项目代号和参数标识要求放置于元件的左方；项目代号和参数标识的作段尽量对齐。

如下图所示：图4.5.3 标称值标称值是器件的电器特性的必要描述，标称值的标注原则是能准确反映该器件的特征，只要选用了满足该参数的同类器件，就可以保证正常的电气性能，不会因为其它未标明的参数改变而造成原理图错误或导致电路故障。

其它与装配、商务、应用场合有关的参数可以不标注，如外形、厂家、颜色等。

此部分细节请参考《原理图建库规范》5.3.1集成电路集成电路可摘取厂家型号的部分或全部，但标注内容必须是能保证电路功能的充分条件。

对于象74系列的逻辑芯片7400有多种型号，如74LS00、74S00、74H00、74HC00、74HCT00等，虽然有些型号在一些电路中可以互换，但各种型号之间在电平、功耗、驱动此版权归港湾网络有限公司所有翻录必究第 10 页共 26能力等方面有一些区别，考虑到规范性，避免在调试、维修时误解，所属系列必须标明，如74LCX00、74LVTH00、74HC00等。

5.3.2电阻类5.3.2.1 电阻、电阻排以欧姆（Ω）、千欧（KΩ）、兆欧（MΩ）、毫欧（mΩ）为单位标注，欧姆的符号可省略，千欧用小写k表示，兆欧用大写M表示，毫欧一般用于取样电阻，用小写m表示，符合要求的标注如“10、2.2K、1M、50m”等，而“2K2、4700、332”等标注是不符合要求的；5.3.2.2 如果电阻额定功率和精度有特殊要求，必须标注功率和精度；特殊要求的标注和阻值在同一栏中，各项标注以横线隔开，但其中的字母必须大写，如“10k-1%-1/2W”，精度要求在前、额定功率要求在后。

可变电阻（电位器）标注最大阻值。

集成电阻器（电阻排）用“阻值X个数”标注，如“4.7Kx8”。

5.3.3电容类：电容量小于0.01微法、大于等于1000皮法的电容以纳法（nF）为单位标注；小于1000皮法的电容用皮法（PF）为单位标注，pF可省略；大于等于0.01微法以微法（uF）为单位标注。

合集下载

电气原理图绘制的原则

电气原理图绘制的原则

电气原理图绘制的原则
（1）原理图在布局上按功能分开画出，即按主电路、控制电路、照明电路及信号电路分开绘制，且按因果关系从左到右或从上到下布置，并尽可能按工作顺序排列。

通常主电路用粗实线表示，画在左边(或上方)；控制电路用细实线表示，画在右边(或下部)。

（2）电路图用平行线按照动作顺序绘制，减少交叉。

（3）各电器元件不画实际的外形图，采用国家规定的统一标准来画，文字符号也采用国家标准。

（4）属于同一电器的线圈和触点，都要采用同一文字符号表示。

对同类型的电器，在同一电路中的表示可在文字符号后加阿拉伯数字符号来区分。

（5）同一电器元件的各部件根据需要可不画在一起，但文字符号要相同。

（6）电路图中的所有电气元件的可动部分通常表示在电器非激励或不工作的状态和位置。

如继电器、接触器、制动器等的线圈处在非激励状态；机械控制的行程开关和按钮在其未受机械压合的状态。

（7）无论是主电路还是控制电路，各电器元件一般按动作顺序从上到下、从左到右依次排列、可水平布置或垂直布置。

（8）有直接电联系的交叉导线的连接点，要用黑圆点表示，无直接电联系的交叉导线交叉处不能画黑圆点。

电路图的绘制原则

电路图的绘制原则

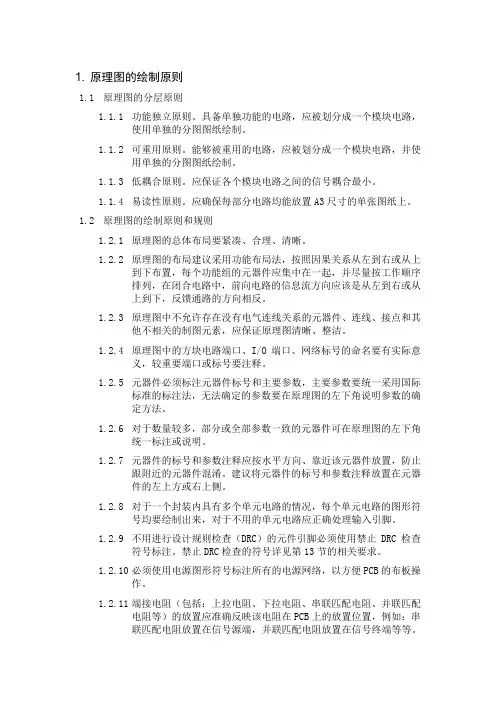

1.原理图的绘制原则1.1原理图的分层原则1.1.1功能独立原则。
