绘制电路原理图

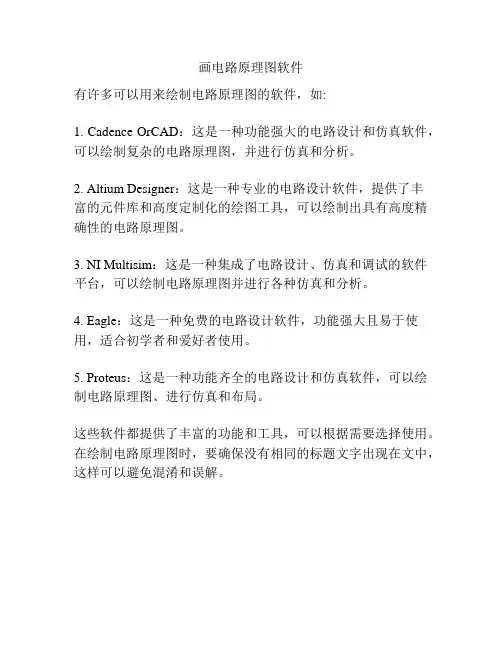

画电路原理图软件
有许多可以用来绘制电路原理图的软件，如:
1. Cadence OrCAD：这是一种功能强大的电路设计和仿真软件，可以绘制复杂的电路原理图，并进行仿真和分析。

2. Altium Designer：这是一种专业的电路设计软件，提供了丰
富的元件库和高度定制化的绘图工具，可以绘制出具有高度精确性的电路原理图。

3. NI Multisim：这是一种集成了电路设计、仿真和调试的软件平台，可以绘制电路原理图并进行各种仿真和分析。

4. Eagle：这是一种免费的电路设计软件，功能强大且易于使用，适合初学者和爱好者使用。

5. Proteus：这是一种功能齐全的电路设计和仿真软件，可以绘制电路原理图、进行仿真和布局。

这些软件都提供了丰富的功能和工具，可以根据需要选择使用。

在绘制电路原理图时，要确保没有相同的标题文字出现在文中，这样可以避免混淆和误解。

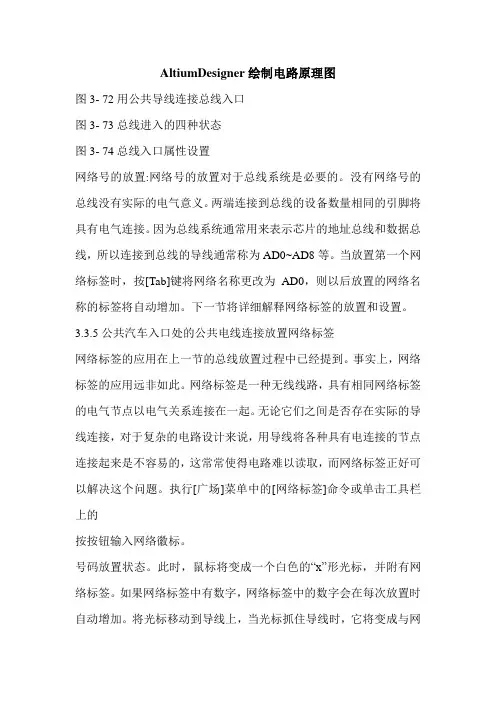

AltiumDesigner绘制电路原理图图3- 72用公共导线连接总线入口图3- 73总线进入的四种状态图3- 74总线入口属性设置网络号的放置:网络号的放置对于总线系统是必要的。

没有网络号的总线没有实际的电气意义。

两端连接到总线的设备数量相同的引脚将具有电气连接。

因为总线系统通常用来表示芯片的地址总线和数据总线，所以连接到总线的导线通常称为AD0~AD8等。

当放置第一个网络标签时，按[Tab]键将网络名称更改为AD0，则以后放置的网络名称的标签将自动增加。

下一节将详细解释网络标签的放置和设置。

3.3.5公共汽车入口处的公共电线连接放置网络标签网络标签的应用在上一节的总线放置过程中已经提到。

事实上，网络标签的应用远非如此。

网络标签是一种无线线路，具有相同网络标签的电气节点以电气关系连接在一起。

无论它们之间是否存在实际的导线连接，对于复杂的电路设计来说，用导线将各种具有电连接的节点连接起来是不容易的，这常常使得电路难以读取，而网络标签正好可以解决这个问题。

执行[广场]菜单中的[网络标签]命令或单击工具栏上的按按钮输入网络徽标。

号码放置状态。

此时，鼠标将变成一个白色的“x”形光标，并附有网络标签。

如果网络标签中有数字，网络标签中的数字会在每次放置时自动增加。

将光标移动到导线上，当光标抓住导线时，它将变成与网络标签相同的“x”形。

此时，单击鼠标左键以成功放置网络标签。

同时，导线的网络名称也将被重命名为网络标签名称。

在Altium Designer的电路设计中，每个实际的电气连接都属于一个网络，并有一个网络名称。

当鼠标在线路上停留一段时间后，系统会自动提示该线路所属的网络名称，如图3-76的左图所示。

网络:网络C3_1意味着网络连接到电容器C3的第一个引脚。

当放置名为AD1的网络标签时，网络的网络名称变为AD1。

图3- 75网络标签的放置图3- 76线网名称的变化图3- 77网络标签放置前放置网络标签后的网络标签属性设置网络标签最重要的属性是它所属网络的网络名称。

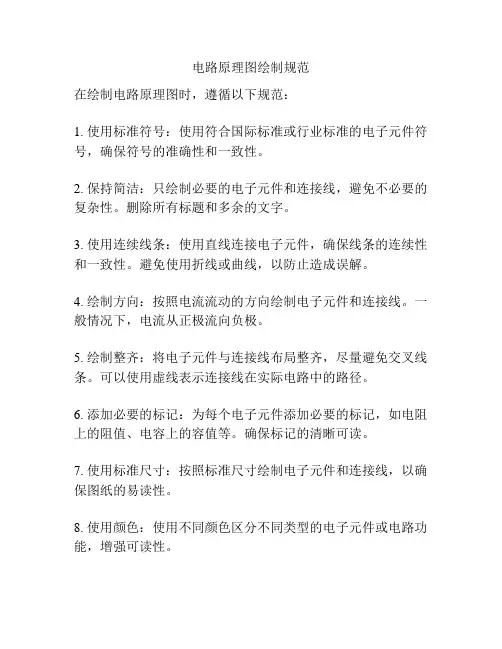

电路原理图绘制规范
在绘制电路原理图时，遵循以下规范：
1. 使用标准符号：使用符合国际标准或行业标准的电子元件符号，确保符号的准确性和一致性。

2. 保持简洁：只绘制必要的电子元件和连接线，避免不必要的复杂性。

删除所有标题和多余的文字。

3. 使用连续线条：使用直线连接电子元件，确保线条的连续性和一致性。

避免使用折线或曲线，以防止造成误解。

4. 绘制方向：按照电流流动的方向绘制电子元件和连接线。

一般情况下，电流从正极流向负极。

5. 绘制整齐：将电子元件与连接线布局整齐，尽量避免交叉线条。

可以使用虚线表示连接线在实际电路中的路径。

6. 添加必要的标记：为每个电子元件添加必要的标记，如电阻上的阻值、电容上的容值等。

确保标记的清晰可读。

7. 使用标准尺寸：按照标准尺寸绘制电子元件和连接线，以确保图纸的易读性。

8. 使用颜色：使用不同颜色区分不同类型的电子元件或电路功能，增强可读性。

9. 使用符号图例：在图纸的一角添加符号图例，对所用符号进行解释和说明。

这样其他人可以很容易地理解图纸。

10. 保持一致性：绘制多个电路图时，保持一致的风格和规范，以方便对比和理解。

以上是绘制电路原理图的一些基本规范，通过遵循这些规范，可以确保电路图的准确性和易读性。

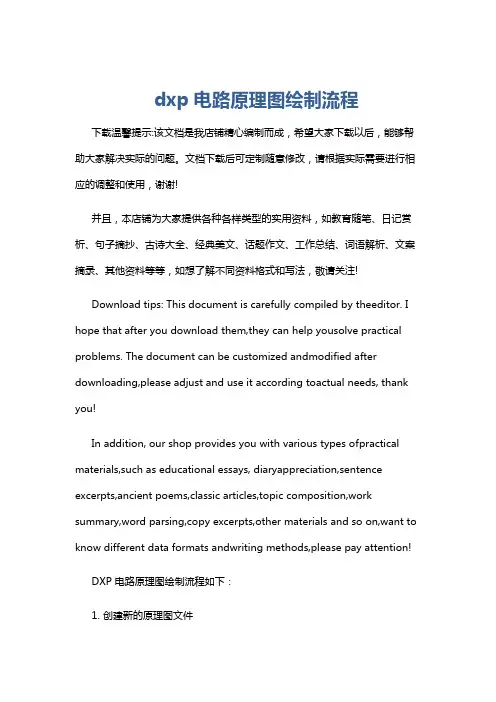

dxp电路原理图绘制流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!DXP 电路原理图绘制流程如下：1. 创建新的原理图文件打开DXP 软件，选择“File”（文件）菜单，然后选择“New”（新建）选项。

绘制电气原理图的基本规则（1）电路图一般分为电源电路、主电路和辅助电路三部分绘制。

电源电路一般画成水平线，三相交流电源相序L1、 L2、 L3(U、 V、 W)自上而下依次画出，中线N和保护地线PE依次画在相线之下。

直流电源的“+”端画在上端，“–”端画在下端。

电压开关水平画出。

主电路是指受电的动力装置及控制、保护电器的支路，由主熔断器、接触器的主触头、热继电器的热元件以及电动机等组成。

主电路通过的电流是电动机的工作电流，电流较大。

主电路要画在电路图的左侧并垂直电源电路，通常主电路由粗实线表示。

辅助电路一般包括控制主电路工作状态的控制电路；显示主电路工作状态的指示电路；以及提供机床设备局部照明的照明电路等。

它是由主令电器的触头、接触器线圈及辅助触头、继电器线圈及触头、指示灯和变压器、照明灯等组成。

辅助电路通过的电流都较小，一般不超过5A。

画辅助电路图时，辅助电路要跨接在两相电源线之间，一般按照控制电路、指示电路和照明电路的顺序依次画在主电路图的右侧。

电路中，耗能元件（比如接触器线圈、指示灯、照明灯等）要画在电路图的下方，而电器的触头要画在耗能元件与上边电源线之间。

辅助电路用细实线表示。

（2）电气原理图中的所有电器元件都应采用国家标准中统一规定的图形符号和文字符号表示。

对同类型的电器，在同一电路中的表示可采用在文字符号后加阿拉伯数字序号区分。

如按钮SB1和SB2等。

（3）电气原理图中电器元件的布局应根据便于阅读的原则安排。

同一电器元件的各部件根据需要可不画在一起，但文字符号要相同。

如图中交流接触器KM的线圈、主触点和辅助触点。

（3）所有电器的可动部分都应按没有通电和没有外力作用时的初始开、关状态画出。

例如继电器、接触器的触点按吸引线圈不通电时的状态画，控制器按手柄处于零位时的状态画，按钮、行程开关等按不受外力作用时的状态画。

（5）无论主电路还是控制电路，各电气元件一般按动作顺序从上到下，从左到右依次排列，可水平布置或者是垂直布置。

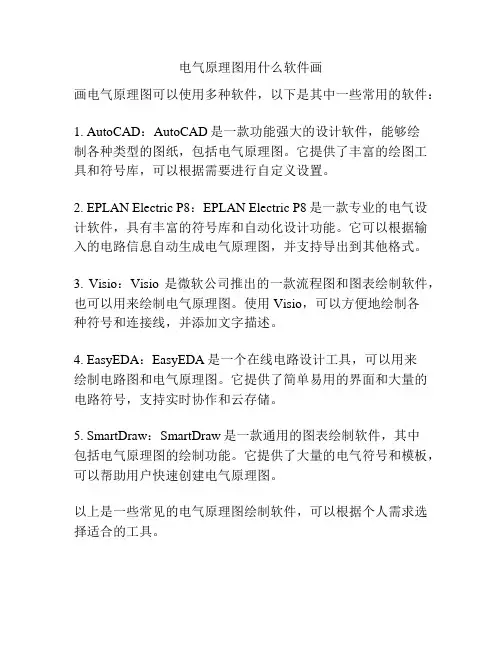

电气原理图用什么软件画
画电气原理图可以使用多种软件，以下是其中一些常用的软件：
1. AutoCAD：AutoCAD是一款功能强大的设计软件，能够绘
制各种类型的图纸，包括电气原理图。

它提供了丰富的绘图工具和符号库，可以根据需要进行自定义设置。

2. EPLAN Electric P8：EPLAN Electric P8是一款专业的电气设计软件，具有丰富的符号库和自动化设计功能。

它可以根据输入的电路信息自动生成电气原理图，并支持导出到其他格式。

3. Visio：Visio是微软公司推出的一款流程图和图表绘制软件，也可以用来绘制电气原理图。

使用Visio，可以方便地绘制各
种符号和连接线，并添加文字描述。

4. EasyEDA：EasyEDA是一个在线电路设计工具，可以用来
绘制电路图和电气原理图。

它提供了简单易用的界面和大量的电路符号，支持实时协作和云存储。

5. SmartDraw：SmartDraw是一款通用的图表绘制软件，其中
包括电气原理图的绘制功能。

它提供了大量的电气符号和模板，可以帮助用户快速创建电气原理图。

以上是一些常见的电气原理图绘制软件，可以根据个人需求选择适合的工具。

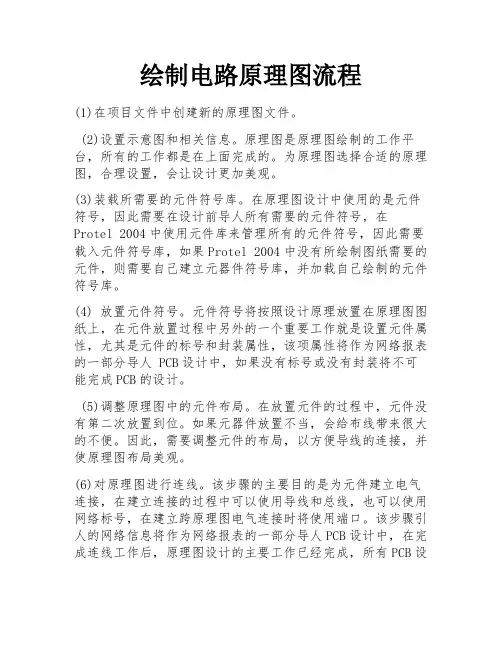

绘制电路原理图流程(1)在项目文件中创建新的原理图文件。

(2)设置示意图和相关信息。

原理图是原理图绘制的工作平台，所有的工作都是在上面完成的。

为原理图选择合适的原理图，合理设置，会让设计更加美观。

(3)装载所需要的元件符号库。

在原理图设计中使用的是元件符号，因此需要在设计前导人所有需要的元件符号，在Protel 2004中使用元件库来管理所有的元件符号，因此需要载入元件符号库，如果Protel 2004中没有所绘制图纸需要的元件，则需要自己建立元器件符号库，并加载自己绘制的元件符号库。

(4) 放置元件符号。

元件符号将按照设计原理放置在原理图图纸上，在元件放置过程中另外的一个重要工作就是设置元件属性，尤其是元件的标号和封装属性，该项属性将作为网络报表的一部分导人 PCB设计中，如果没有标号或没有封装将不可能完成PCB的设计。

(5)调整原理图中的元件布局。

在放置元件的过程中，元件没有第二次放置到位。

如果元器件放置不当，会给布线带来很大的不便。

因此，需要调整元件的布局，以方便导线的连接，并使原理图布局美观。

(6)对原理图进行连线。

该步骤的主要目的是为元件建立电气连接，在建立连接的过程中可以使用导线和总线，也可以使用网络标号，在建立跨原理图电气连接时将使用端口。

该步骤引人的网络信息将作为网络报表的一部分导人PCB设计中，在完成连线工作后，原理图设计的主要工作已经完成，所有PCB设计需要的信息已经完备，此时即可生成网络报表，准备PCB设计。

(7)检查原理图错误并修改。

在完成原理图绘制后，Protel 2004引人了自动的ERC检测功能帮助设计者检查原理图。

(8)注释原理图。

(9)保存并打印输出原理.以上流程是针对绘制单个原理图的，在层次原理图设计中会采用更复杂的流程，但层次原理图中的单个原理图绘制一般还是会采用这个流程。

电路原理图绘制
要绘制没有标题的电路原理图，并且文中不能有相同标题的文字。

在绘制电路原理图时，可以采用以下步骤：
1. 首先准备好所需的元件和符号。

根据电路的具体要求，选择相应的元件，如电源、电阻、电容、电感等。

2. 按照电路的连接关系，将各个元件逐一连接起来。

使用连线符号将元件之间的连接关系表示出来。

连接方式包括串联、并联、节点连接等。

3. 保证电路的连通性。

确保电路中没有断开的连接、短路和其他异常情况。

除非特殊需要，每个节点都应该有且只有两条连线与之相连。

4. 绘制电源符号。

根据电路中的电源类型（如直流电源或交流电源），选择相应的电源符号并将其绘制在电路的适当位置。

5. 绘制元件符号。

将每个元件的符号绘制在电路图上，并使用连线将各个元件连接起来。

6. 检查电路图的准确性。

仔细检查电路图，确保没有遗漏或错误，并且每个元件和连线都与实际电路一致。

在绘制电路原理图时，需要注意避免使用相同的文字来作为标题或说明。

如果需要进行标注或说明，可以使用数字、字母或其他简单的符号来表示。

确保在整个电路图中不会出现相同的
文字，以避免混淆和歧义。

通过以上步骤，可以绘制出没有标题的电路原理图，并且确保文中没有相同标题的文字。

这样可以使电路图更加清晰、简洁，便于理解和阅读。
