当前位置：文档之家 › 2021年春沪科版物理中考考点过关——了解电路(Word版附答案)

2021年春沪科版物理中考考点过关——了解电路(Word版附答案)

  • 格式：docx
  • 大小：724.22 KB
  • 文档页数：26

第十四章 了解电路 教材原型题 1．(HK九P61“作业”改编)甲和乙两个泡沫小球用绝缘细线悬挂，甲带正电，乙不带电，会出现的情形是图中的（ ）

2．(HK九P71“作业”改编)汽车尾灯内的示宽灯和刹车灯有时需要各自独立工作，有时需要同时工作。下列电路图符合要求的是（ ）

3．(HK九P72“作业”改编)如图是一把既能吹冷风又能吹热风的电吹风的简化电路示意图，图中A是电动机，B是电热丝。将插头插入插座后，下列说法正确的是（ ） A．只闭合开关S1，电吹风吹出热风 B．只闭合开关S2，电吹风吹出热风 C．同时闭合开关S1、S2，通过电动机和电热丝的电流一定相等 D．同时闭合开关S1、S2，电动机和电热丝两端的电压一定相等

(第3题图) (第4题图) 4．(HK九P58图片改编)如图所示，将两个气球悬挂起来，并碰在一起。用毛织品分别摩擦两个气球相接触的部分。放开后，看到的现象是两气球相互 ，这个现象说明摩擦后两气球带上 电荷。 5．(HK九P61“作业”改编)用毛皮摩擦过的橡胶棒去靠近细线悬挂的轻质小球，发现小球被排斥，则小球带 电。该小球之所以带这种性质的电荷，是因为它 (选填“得到”或“失去”)了电子。

6．(HK九P86图片改编)如图所示，在“探究串联电路的电压关系”实验中，小明先用电压表测量了电阻R1两端的电压为1 V，然后保持电压表接A点不动，

将接B点的那一段导线改接到电路中的C点，电压表示数为3 V。已知R1＝5 Ω，

则电阻R2两端的电压为2V。如果他保持电压表接B点不动，将电压表接A点的

那一段导线改接到电路中的C点，这种接法是错误的，理由是 。

高频考点专练 摩擦起电、电荷间的相互作用 例1 (2020·百色中考)三个轻质泡沫小球甲、乙、丙之间相互作用时的情景如图所示，已知甲球带正电荷，下列判断正确的是（ ） A．乙、丙两球一定带同种电荷 B．乙、丙两球一定带异种电荷 C．丙球可能带负电 D．丙球可能带正电 ,(例1题) ,(例2题) 例2 (2016·百色中考)如图所示，验电器甲带正电，乙不带电，现用带有绝缘手柄的金属棒把甲和乙连接起来，发现甲金属箔张角变小，乙金属箔张开，则下列说法正确的是（ ） A．验电器金属箔张开是因为它们带同种电荷 B．金属棒中瞬间电流的方向从乙流向甲 C．正电荷从甲移到乙，所以两个验电器都带正电荷 D．电子从乙移到甲，所以甲带负电，乙带正电 1．(2019·百色中考)丝绸摩擦过的玻璃棒带 电荷，将它分别靠近两个轻质小球A、B，A球被吸引，B球被推开，则两球中一定带电的是 球。 2．(2020·株洲中考)如图所示，用玻璃棒接触验电器的金属球，发现验电器的两片金属箔片迅速张开。下列关于这个现象的说法正确的是（ ）

A．说明玻璃棒带电 B．不能说明玻璃棒是否带电 C．接触金属球后，玻璃棒的电荷消失了 D．两片金属箔片带上了异种电荷 电流表、电压表的使用与读数 串、并联电路的识别 例3 (2020·牡丹江中考)如图甲所示的电路中，闭合开关，两灯泡均发光，且两个完全相同的电流表指针偏转均如图乙所示，通过灯泡L1和L2的电流分别

为（ ）

A．1.2 A 1.2 A B．0.3 A 0.3 A C．1.2 A 0.3 A D．1.5 A 0.3 A 例4 (2020·百色中考)小明连接了如图所示的电路，下列对电路分析正确的是（ ）

A．L1与L2串联 B．电流表A1测量L1的电流 C．电流表A2测量电路的总电流 D．电压表V不能测量L2的电压 3．(百色中考)在如图甲所示的电路中，电源电压保持不变，只闭合开关S1

时，电流表的示数如图乙所示，其大小是 A；要使电流表的示数增大，在不改变电路元件的情况下，可以再闭合开关 。 4．(2020·百色模拟)如图所示，开关S闭合时，灯泡L1、L2组成并联电路的是（ ）

串、并联电路中电流、电压的关系 例5 (2020·北京顺义区一模)如图所示电路，闭合开关S后，小灯泡L1、L2

均发光，则下列说法中正确的是（ ） A．通过两灯的电流相等 B．通过灯L2的电流小于通过电源的电流 C．灯L1和灯L2两端的电压一定相等 D．灯L1两端的电压与电源电压相等

,(例5图) ,(例6图) 例6 (百色中考)如图所示的电路，当开关S闭合后，两个小灯泡都发光，

此时电压表V1、V2的示数分别为6 V和2.5 V。则有关小灯泡L1、L2两端电压的

说法中，错误的是（ ） A．L1两端的电压为2.5 V B．L1两端的电压为3.5 V C．L2两端的电压为2.5 V D．L1、L2两端的总电压为6 V 5．(2020·广元中考)如图所示电路中，闭合开关S，电流表A1、A2、A3的示数分别为I1、I2、I3，它们的大小关系正确的是（ ）

A．I1＝I2＝I3 B．I1>I2＝I3 C．I1>I3>I2 D．I1>I2>I3

,(第5题图) ,(第6题图) 6．(2020·福清一模)如图所示的电路中，电源电压为9 V，闭合开关后，两

灯均发光，电压表示数为6 V，此时（ ） A．灯泡L1两端电压为6 V B．灯泡L2两端电压为6 V C．灯泡L1两端电压为9 V D．灯泡L2两端电压为3 V 电路作图与电路设计 例7 (2020·百色模拟)如图所示，根据图甲的实物图，在图乙的虚线框内画出对应的电路图。 例8 设计一个病房呼叫电路，要求：按下病人床头开关，值班室的电铃会响，对应床头灯亮，提醒护士哪位病人需要护理。下列电路设计最合理的是（ ）

7．(2020·上海中考)在如图所示的电路中，有两根导线尚未连接，请用笔画线代替导线补上。要求： ①闭合开关S后，向左移动滑动变阻器的滑片P，小灯泡变暗； ②电压表测量滑动变阻器两端的电压。

8．(2020·毕节中考)汽车安全带未系提示器是由压力传感器和开关设计而成。当乘客坐上去，满足设置的压力条件时，座椅下的开关S1闭合，若未系安全带(安

全带控制开关S2断开)，则语音提示：“请系好安全带”，系上安全带后，安全

带控制开关S2闭合，语音提示器不工作。下图中R是电阻，能够满足要求的是（ ） 电路故障分析 例9 如图所示，开关S闭合后，L1和L2都不发光，将电压表并联在ab之

间时，电压表示数为0；将电压表并联在bc之间时，电压表示数较大。若电路中只有一处故障，则该故障可能是（ ）

A．L2开路 B．L2短路 C．L1开路 D．L1短路 例10 (2020·株洲中考)小明同学按如图连接好电路，闭合开关后发现，甲、乙两灯泡不亮，然后他拿来一根导线直接连在甲灯泡两端，此时甲、乙灯泡仍不亮，于是取下这根导线，直接连在乙灯泡两端，此时发现甲灯亮了起来。根据以上现象可以推断出下列哪个结论是正确的（ ） A．甲灯泡开路 B．乙灯泡开路 C．甲、乙灯泡都开路 D．电源坏了 9．如图所示，电灯L1、L2在闭合开关S后都能发光，过了一会儿，两灯突然同时熄灭且电压表和电流表的示数均为零。如果电路中只有一处故障，则故障可能是（ ）

A．电灯L1开路 B．电灯L2开路 C．电灯L1短路 D．电灯L2短路10.如图所示电路，闭合开关，甲、乙两灯均发光，两电表均有示数，过一会儿，其中一个灯泡突然熄灭，一只电表示数增大，另一只电表示数减小到几乎为零，造成此现象的原因可能是（ ）

A．甲灯短路 B．乙灯短路 C．甲灯开路 D．乙灯开路 实战演练 1．(2020·广州中考)如图所示，轻质棒M放在绝缘支架上，与毛皮摩擦后带上负电的绝缘棒L靠近M的A端时，A端被L吸引，则（ ）

A．M一定带负电 B．M一定带正电 C．摩擦时，L失去电子 D．摩擦时，L得到电子 2．分析图中各开关的断开与闭合所形成的电路情况，正确的是（ ） A．只闭合S2、S3时，灯L1、L2串联 B．只闭合S1时，灯L1、L2串联 C．只闭合S1、S2时，灯L1亮L2不亮 D．同时闭合S1、S2、S3时，灯L1、L2并联

,(第2题图) ,(第3题图) 3．(2020·海南中考)如图所示电路，探究并联电路中电流的关系。L1与L2是两个不同规格的小灯泡，闭合开关后，通过a、b、c、d四处电流的大小关系正确的是（ ） A．Ia＝Ib B．Ia＝Ic C．Ib＝Ic D．Ia＝Id 4．(2020·贵港中考)家庭厨房安装的抽油烟机里有照明灯和换气扇。它们既能单独工作，又能同时工作，如图所示电路中，符合上述要求的是（ ） 5．(2020·巴中中考)如图所示，电源电压不变，闭合开关，两灯正常发光，电压表和电流表都有示数。一段时间之后，一个电表示数变小，另一个不变，则故障可能是（ ） A．L1开路 B．L1短路 C．L2开路 D．L2短路

,(第5题图) ,(第6题图) 6．(2019·百色中考)如图所示是小明在练习测量电流时连接的电路，电路的

连接存在错误，下列操作及说法正确的是（ ） A．撤掉导线a，电流表测量的是电路的总电流 B．撤掉导线a，电流表测量的是小灯泡L1的电流 C．撤掉导线b，电流表测量的是小灯泡L2的电流 D．撤掉导线c，电流表测量的是小灯泡L2的电流

7．(2020·呼伦贝尔中考)如图所示，用毛皮摩擦过的橡胶棒接触验电器的金

合集下载

2021年春沪科版物理中考重点题型突破—— 综合应用题(Word版附答案)

2021年春沪科版物理中考重点题型突破—— 综合应用题(Word版附答案)

综合应用题热学综合应用题例1燃气灶烧水时，把质量为5 kg、初温为20 ℃的水加热到70 ℃，共燃烧了0.025 m3天然气(假设天然气完全燃烧)。

已知水的比热容为 4.2×103 J/( kg·℃ )，天然气的热值为8.4×107 J/m3。

求：(1)水吸收的热量。

(2)天然气完全燃烧放出的热量。

(3)燃气灶烧水时的效率。

力学综合应用题类型一交通工具类压强、功率的计算例2无人驾驶汽车是智能汽车的一种，也称为轮式移动机器人，主要依靠车内的以计算机系统为主的智能驾驶仪来实现无人驾驶。

如图所示，一款质量为2 t的无人驾驶汽车以72 km/h的速度在平直公路上匀速行驶了20 min，无人驾驶汽车在这个过程中的功率为4×104 W。

求在这段时间内：(g取10 N/kg)(1)无人驾驶汽车对平直公路的压力。

(2)无人驾驶汽车行驶的距离。

(3)无人驾驶汽车的牵引力。

类型二密度、压强和浮力的计算例3如图所示，质量为100 g的物体漂浮在水面上，物体浸入水中的深度为6 cm。

求：(ρ水＝1.0×103 kg/m3，g取10 N/kg)(1)物体的重力。

(2)物体受到的浮力。

(3)物体底部受到水的压强。

例4如图所示，用弹簧测力计悬挂一物体，在空气中弹簧秤示数为6 N，当物体浸没在水中时弹簧秤的示数是4 N，ρ水＝1.0×103kg/m3，g取10 N/kg。

求：(1)物体的重力G。

(2)物体浸没在水中受到的浮力F浮。

(3)物体浸没时排开水的体积V和物体的密度ρ。

类型三与简单机械相关的力学综合计算例5(2020·黔南州中考)如图甲所示，某建筑工地用起重机将质量为 3.6 t 的货箱以0.5 m/s的速度匀速提升，吊臂上的滑轮组如图乙所示，若忽略绳重和摩擦，该滑轮组的机械效率为80%。

(g取10 N/kg)求：(1)在10 s内货箱上升的高度。

(2)货箱的重力。

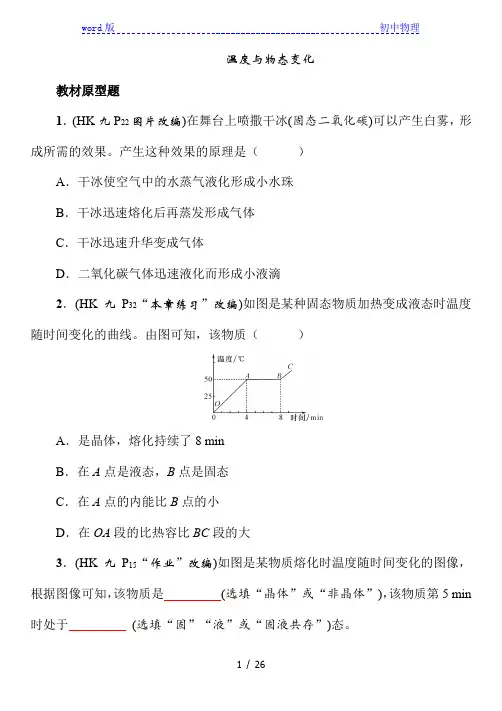

2021年春沪科版物理中考考点过关——温度与物态变化(Word版附答案)

2021年春沪科版物理中考考点过关——温度与物态变化(Word版附答案)

温度与物态变化教材原型题1．(HK九P22图片改编)在舞台上喷撒干冰(固态二氧化碳)可以产生白雾，形成所需的效果。

产生这种效果的原理是（）A．干冰使空气中的水蒸气液化形成小水珠B．干冰迅速熔化后再蒸发形成气体C．干冰迅速升华变成气体D．二氧化碳气体迅速液化而形成小液滴2．(HK九P32“本章练习”改编)如图是某种固态物质加热变成液态时温度随时间变化的曲线。

由图可知，该物质（）A．是晶体，熔化持续了8 minB．在A点是液态，B点是固态C．在A点的内能比B点的小D．在OA段的比热容比BC段的大3．(HK九P15“作业”改编)如图是某物质熔化时温度随时间变化的图像，根据图像可知，该物质是(选填“晶体”或“非晶体”)，该物质第5 min 时处于(选填“固”“液”或“固液共存”)态。

(第3题图)(第4题图) 4．(HK九P22“迷你实验室”改编)如图所示，给烧瓶中的固体碘加热，会看到瓶内出现紫色的碘蒸气，这是物态变化中的现象。

将烧瓶移开一段时间之后，温度降低，又会看到烧瓶壁上出现紫黑色的固体，这是因为碘蒸气放出热量后又了。

高频考点专练温度和温度计例1下列说法正确的是（）A．0 ℃的冰比0 ℃的水冷B．－6 ℃读作“零下6摄氏度”C．正常情况下，人的体温约为25 ℃D．任何情况下，水的沸点都是100 ℃例2(2020·无锡中考)如图所示，在探究冰的熔化特点时，为测量试管中碎冰的温度，应使温度计的玻璃泡与碎冰充分接触，图中温度计的示数为℃。

1．(2020·广元中考)学校在预防新冠肺炎期间，要求对每位师生进行体温检测。

下列说法正确的是（）A．体温计的量程是35～45 ℃B．体温计的分度值是1 ℃C．检测某同学体温是36.8 ℃，该同学体温正常D．冰水混合物的温度一定为0 ℃2．抗击新冠肺炎期间，体温计成了必备之物。

它是依据液体热胀冷缩原理制成的，如图所示体温计的示数是℃。

物态变化的识别及吸放热情况判断例3(2020·百色中考)在抗击新冠肺炎工作中，医护人员常会遇到护目镜“起雾”的现象，如图所示。

2021年春沪科版物理中考考点过关——力与运动(Word版附答案)

2021年春沪科版物理中考考点过关——力与运动(Word版附答案)

力与运动教材原型题1．(HK八P129“图7－6”改编)如图所示，把硬纸片放在水杯上面，再把一枚硬币放在硬纸片上，用手使劲弹一下硬纸片，硬纸片飞了出去，则硬币（）A．和硬纸片一起飞出去B．落入杯中C．飞出去，落在硬纸片前面D．向后飞出去2．(HK八P129“图7－9”改编)行驶的车辆突然刹车时如图所示，人向前倾的原因是（）A．车辆对人施加一个向前的力B．车辆具有惯性C．人受到向前推的力D．人具有惯性3．(HK八P130“作业”改编)如图，小华滑旱冰时，只需用脚在地面上向后轻微蹬一下，就会滑行很远，不会立即停止运动，这是因为人具有；小华的速度越来越小，最后会停下来，又是因为受到。

4．(HK八P140“本章练习”改编)桌上放一个装满水的瓶子，中间有一个气泡，如图所示。

用手推一下瓶子，气泡将向前动，如果使瓶子在桌面上时，气泡将相对瓶子不动。

(第4题图)(第5题图) 5．(HK八P140图片改编)如图所示，在较光滑桌面上铺有光滑的薄桌布，桌布上放置盛水的底部光滑的两个杯子。

当猛地将桌布从桌面沿水平方向拉走时，桌布上的杯子(选填“会”或“几乎不会”)随之运动，这表明杯子(选填“具有”或“不具有”)惯性。

高频考点专练牛顿第一定律与惯性的理解例1(2020·贵港中考)关于力与运动的关系，下列说法正确的是（）A．物体静止时，一定不受力的作用B．物体不受力的作用时，一定处于静止状态C．物体运动状态发生改变时，一定受到力的作用D．物体受到力的作用时，运动状态一定会发生改变例2(2017·百色中考)关于惯性，下列说法正确的是（）A．人走路时没有惯性，被绊倒时有惯性B．汽车行驶时有惯性，停车后没有惯性C．系安全带可以减少驾驶员的惯性D．一切物体在任何情况下都有惯性1．羽毛球因为简单易学、老少皆宜，从而被广大人民群众喜爱，下列有关羽毛球运动的说法中，正确的是（）A．运动员在发球时，球拍对羽毛球的力大于羽毛球对球拍的力B．如果羽毛球的上升过程中受到的力全部消失，羽毛球将静止C．羽毛球在下落过程中，速度变快，惯性变大D．羽毛球在接触球拍后方向改变，说明力可以改变物体的运动状态2．(2019·百色中考)下列关于惯性的说法正确的是（）A．汽车行驶时具有惯性，静止时没有惯性B．汽车变速时具有惯性，匀速行驶时没有惯性C．汽车转弯时须减速，是为了防止惯性带来的危害D．乘车时系安全带可以减小乘员的惯性平衡力的辨别、二力平衡条件的应用例3(2020·邵阳中考)教室里水平讲台上放有一个静止的黑板刷，下列分析正确的是（）A．讲台受到的重力和讲台对地面的压力是一对平衡力B．讲台对黑板刷的支持力和黑板刷对讲台的压力是一对平衡力C．讲台对黑板刷的支持力和黑板刷受到的重力是一对平衡力D．讲台对地面的压力和地面对讲台的支持力是一对平衡力例4(2020·龙东中考)如图，甲物重25 N，乙物重15 N，甲、乙均静止，不计测力计自重，测力计示数是（）A．35 NB．10 NC．15 ND．25 N例5如图所示，用手握住重5 N的瓶子，手与瓶子间的摩擦是静摩擦，此时瓶子受到的静摩擦力大小为5 N，方向为上(选填“竖直向下”或“竖直向上”)。

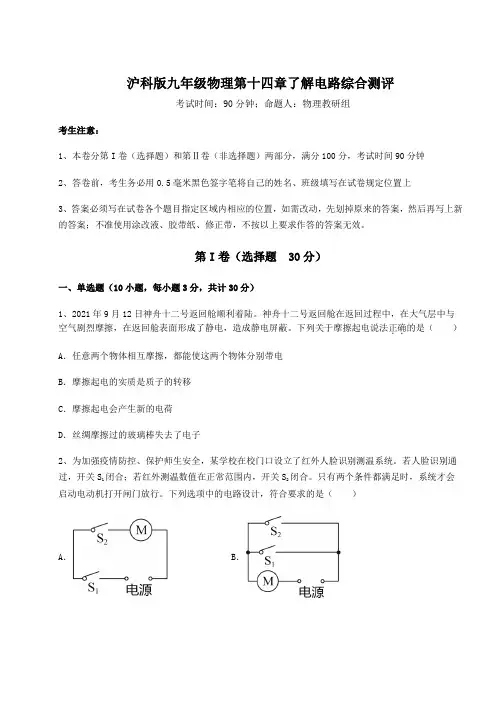

沪科版九年级物理第十四章了解电路综合测评试题(含答案及详细解析)

沪科版九年级物理第十四章了解电路综合测评试题(含答案及详细解析)

沪科版九年级物理第十四章了解电路综合测评考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。

第I卷（选择题 30分）一、单选题（10小题，每小题3分，共计30分）1、2021年9月12日神舟十二号返回舱顺利着陆。

神舟十二号返回舱在返回过程中，在大气层中与空气剧烈摩擦，在返回舱表面形成了静电，造成静电屏蔽。

下列关于摩擦起电说法正确．．的是（）A．任意两个物体相互摩擦，都能使这两个物体分别带电B．摩擦起电的实质是质子的转移C．摩擦起电会产生新的电荷D．丝绸摩擦过的玻璃棒失去了电子2、为加强疫情防控、保护师生安全，某学校在校门口设立了红外人脸识别测温系统。

若人脸识别通过，开关S1闭合；若红外测温数值在正常范围内，开关S2闭合。

只有两个条件都满足时，系统才会启动电动机打开闸门放行。

下列选项中的电路设计，符合要求的是（）A．B．C．D．3、如图所示，用毛皮摩擦过的橡胶棒去接触验电器金属球，发现验电器的箔片张开，下列说法正确的是（）A．橡胶棒带电是通过摩擦的方法创造了电荷B．验电器的工作原理是异种电荷相互排斥C．验电器的箔片在此过程中失去了电子D．橡胶棒在和毛皮摩擦的过程中得到了电子4、下列现象中，可以用分子热运动规律解释的是（）A．还未看见瀑布，先听见瀑布的声音B．还未看见花儿，先嗅到花儿的香气C．神舟十三号载人飞船腾空而起D．火车呼啸着从站台驶过5、铅笔是我们常用的学习用具，如图所示。

关于铅笔，下列说法正确的是（）A．铅笔芯是绝缘体B．木质杆是绝缘体C．表面油漆是导体D．橡皮擦是导体6、有A、B、C三个轻质小球，其中A球带负电。
