完整版)九年级物理电路分析经典题型(含答案)九年级物理电路分析经典题型一．选择题（共10小题）1.如图所示电路，下列分析正确的是（）A．断开S1，闭合S2、S3，电路总电阻最大。

B．断开S3，闭合S1、S2，电路总电阻最小。

C．闭合S3，断开S1、S2，L1、L2并联。

D．闭合S1，断开S2、S3，L1、L2串联。

2.如图所示，对如图电路分析正确的是（）A．要使L1、L2、L3串联，应断开S1、S2，闭合S3.B．如果S1、S2、S3都闭合，则L1、L2、L3是并联。

C．如果只需L1发光，则应闭合开关S2，断开开关S1，闭合开关S3.D．如只需L3发光，则应闭合开关S1，断开开关S2，闭合开关S3.3.（2012•眉山）对如图所示电路的分析，错误的是（）A．当断开S1、S2，闭合S3时，R1与R2为串联。

B．当断开S3，闭合S1、S2时，R1与R2为并联。

C．当断开S1，闭合S2、S3时，R1与R2为串联。

D．只要同时闭合S1、S3，就会出现短路现象。

4.如图所示电路，下列分析正确的是（）A．闭合S1、S2、S3时三盏灯并联。

B．闭合S1、S2时三盏灯串联。

C．闭合S1、S3时L3短路。

D．L1无法单独工作。

5.（2008•杭州）分析复杂电路时，为了将电路简化，通常先把电路中的电流表和电压表进行理想化处理，正确的处理方式是（）A．把电流表看成是一个大电阻。

B．把电压表看成是一根导线。

C．把电流表看成是断开的。

D．把电压表看成是断开的。

6.下列是对如图所示电路的一些分析，其中正确的是（）A．灯L1、L2串联，电压表V测L2两端的电压。

B．灯L1、L2并联，电流表A1测干路的电流。

C．灯L1、L2并联，电压表V测电源电压。

D．灯L1、L2串联，电压表V测L1两端的电压。

7.如图所示的电路中，闭合开关后，电压表有示数、电流表指针几乎不动；关于电路故障分析正确的是（）A．电灯L1短路。

B．电灯L1断路。

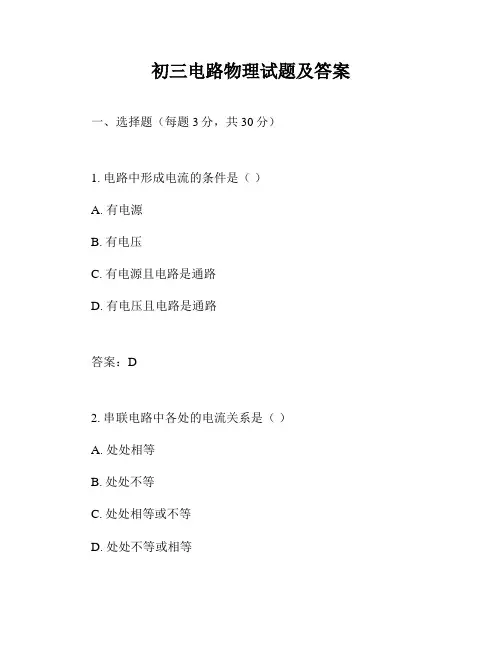

初三电路物理试题及答案一、选择题（每题3分，共30分）1. 电路中形成电流的条件是（）A. 有电源B. 有电压C. 有电源且电路是通路D. 有电压且电路是通路答案：D2. 串联电路中各处的电流关系是（）A. 处处相等B. 处处不等C. 处处相等或不等D. 处处不等或相等答案：A3. 并联电路中各支路两端的电压关系是（）A. 相等B. 不相等C. 相等或不相等D. 不相等或相等答案：A4. 家庭电路中的保险丝熔断，其原因是（）A. 电路中发生短路B. 电路中用电器的总功率过大C. 电路中发生短路或电路中用电器的总功率过大D. 电路中用电器的总功率过小答案：C5. 家庭电路中的触电事故，都是人体直接或间接跟（）接触造成的。

A. 火线B. 零线C. 火线和零线D. 地线答案：C6. 电功率的单位是（）A. 瓦特B. 焦耳C. 千瓦D. 伏特答案：A7. 电能表是测量的仪表，读数最后一位是小数，读数时，应该读作（）A. 0.1kW•hB. 0.01kW•hC. 0.001kW•hD. 0.0001kW•h答案：C8. 电功的单位是（）A. 瓦特B. 焦耳C. 千瓦D. 伏特答案：B9. 电功的计算公式是（）A. W=UItB. W=I^2RtC. W=U^2/RtD. W=Pt答案：A10. 电功率的计算公式是（）A. P=UItB. P=I^2RC. P=U^2/RD. P=UI答案：D二、填空题（每题2分，共20分）11. 电路中获得持续电流的条件是：电路中必须有电源，电路是________。

答案：通路12. 串联电路中电流只有一条通路，各用电器之间相互________。

答案：影响13. 并联电路中，干路中的电流等于各支路电流之________。

答案：和14. 家庭电路中，电灯和插座之间是________连接。

答案：并联15. 家庭电路中，开关和开关控制的用电器之间是________连接。

答案：串联16. 家庭电路中，保险丝熔断或空气开关跳闸，一定是电路中电流过大，其原因有两个：发生________或电路中用电器的总功率过大。

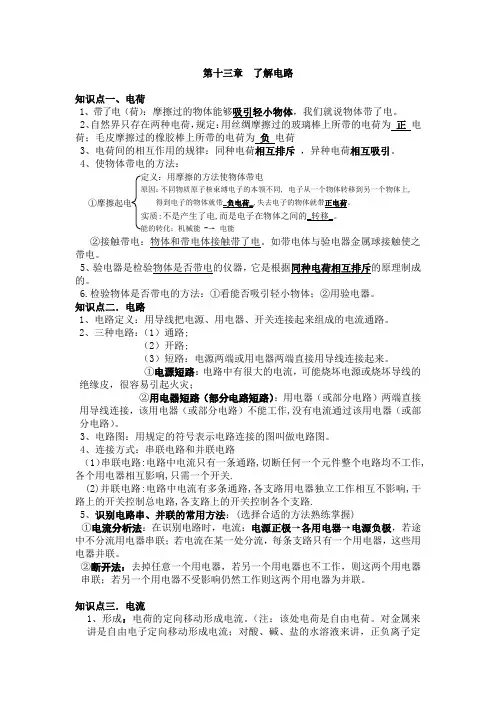

第十三章 了解电路知识点一、电荷 1、带了电（荷）：摩擦过的物体能够吸引轻小物体，我们就说物体带了电。

2、自然界只存在两种电荷，规定：用丝绸摩擦过的玻璃棒上所带的电荷为 正 电荷；毛皮摩擦过的橡胶棒上所带的电荷为 负 电荷3、电荷间的相互作用的规律：同种电荷相互排斥 ，异种电荷相互吸引。

4、使物体带电的方法：②接触带电：物体和带电体接触带了电。

如带电体与验电器金属球接触使之带电。

5、验电器是检验物体是否带电的仪器，它是根据同种电荷相互排斥的原理制成的。

6.检验物体是否带电的方法：①看能否吸引轻小物体；②用验电器。

知识点二．电路1、电路定义：用导线把电源、用电器、开关连接起来组成的电流通路。

2、三种电路：（1）通路;（2）开路;（3）短路：电源两端或用电器两端直接用导线连接起来。

①电源短路：电路中有很大的电流，可能烧坏电源或烧坏导线的绝缘皮，很容易引起火灾；②用电器短路（部分电路短路）：用电器（或部分电路）两端直接用导线连接，该用电器（或部分电路）不能工作,没有电流通过该用电器（或部分电路）。

3、电路图：用规定的符号表示电路连接的图叫做电路图。

4、连接方式：串联电路和并联电路 （1）串联电路:电路中电流只有一条通路,切断任何一个元件整个电路均不工作,各个用电器相互影响,只需一个开关.(2)并联电路:电路中电流有多条通路,各支路用电器独立工作相互不影响,干路上的开关控制总电路,各支路上的开关控制各个支路.5、识别电路串、并联的常用方法：(选择合适的方法熟练掌握)①电流分析法：在识别电路时，电流：电源正极→各用电器→电源负极，若途中不分流用电器串联；若电流在某一处分流，每条支路只有一个用电器，这些用电器并联。

②断开法：去掉任意一个用电器，若另一个用电器也不工作，则这两个用电器串联；若另一个用电器不受影响仍然工作则这两个用电器为并联。

知识点三．电流1、形成：电荷的定向移动形成电流。

（注：该处电荷是自由电荷。

初三物理电路图练习题及答案一、选择题1. 在串联电路中，电流的大小关系是：A. 各处电流相等B. 各处电流不等C. 电流大小与电阻成反比D. 电流大小与电阻成正比2. 下列哪种情况下，电路中的电流会发生变化？A. 电阻值增大B. 电源电压增大C. 电路断开D. 所有选项3. 并联电路中，电压的大小关系是：A. 各支路电压相等B. 各支路电压不等C. 电压大小与电阻成反比D. 电压大小与电阻成正比4. 欧姆定律公式是：A. I = U/RB. U = IRC. R = U/ID. 所有选项5. 一个电阻为10Ω的电阻器，通过它的电流为0.2A，那么电阻两端的电压是：A. 2VB. 20VC. 0.2VD. 0.02V二、填空题1. 串联电路的总电阻等于各部分电阻的______。

2. 并联电路的总电流等于各支路电流的______。

3. 电路中，电阻器的作用是______电流。

4. 电压表的内阻应该______，以减少测量误差。

5. 电流表的内阻应该______，以减少测量误差。

三、计算题1. 一个由两个电阻R1和R2串联组成的电路，R1=5Ω，R2=10Ω，电源电压为12V。

求电路中的总电流。

2. 一个由两个电阻R1和R2并联组成的电路，R1=20Ω，R2=30Ω，电源电压为6V。

求电路中的总电阻。

3. 一个电阻器R=15Ω，接在电压为9V的电源上，求通过电阻器的电流。

四、简答题1. 请简述串联电路和并联电路的区别。

2. 为什么在电路中使用电压表和电流表时，需要考虑它们的内阻？五、实验题1. 设计一个实验，验证欧姆定律。

2. 描述如何使用电压表和电流表测量一个电阻器的电阻值。

答案：一、选择题1. A2. D3. A4. D5. B二、填空题1. 之和2. 之和3. 限制4. 足够大5. 足够小三、计算题1. 总电流I = U / (R1 + R2) = 12V / (5Ω + 10Ω) = 0.8A2. 总电阻R = (R1 * R2) / (R1 + R2) = (20Ω * 30Ω) / (20Ω + 30Ω) = 12Ω3. 电流I = U / R = 9V / 15Ω = 0.6A四、简答题1. 串联电路中，电流在所有元件中是相同的，而并联电路中，电流可以分流到各个元件中。

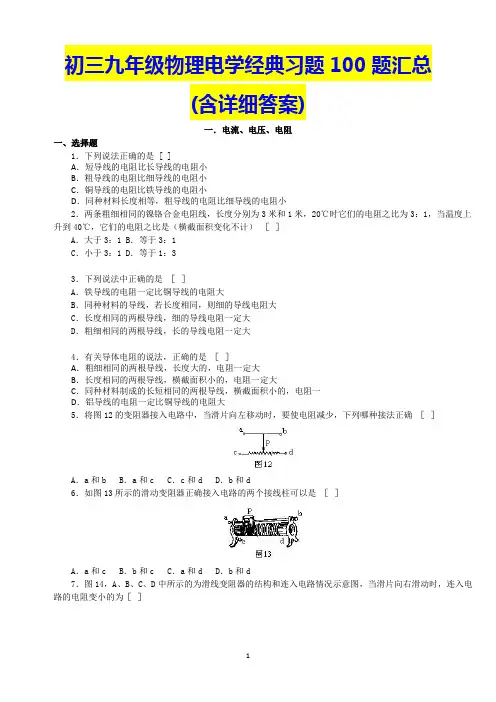

初三九年级物理电学经典习题100题汇总(含详细答案)一．电流、电压、电阻一、选择题1．下列说法正确的是 [ ]A．短导线的电阻比长导线的电阻小B．粗导线的电阻比细导线的电阻小C．铜导线的电阻比铁导线的电阻小D．同种材料长度相等，粗导线的电阻比细导线的电阻小2．两条粗细相同的镍铬合金电阻线，长度分别为3米和1米，20℃时它们的电阻之比为3：1，当温度上升到40℃，它们的电阻之比是（横截面积变化不计）［］A．大于3：1 B．等于3：1C．小于3：1 D．等于1：33．下列说法中正确的是［］A．铁导线的电阻一定比铜导线的电阻大B．同种材料的导线，若长度相同，则细的导线电阻大C．长度相同的两根导线，细的导线电阻一定大D．粗细相同的两根导线，长的导线电阻一定大4．有关导体电阻的说法，正确的是［］A．粗细相同的两根导线，长度大的，电阻一定大B．长度相同的两根导线，横截面积小的，电阻一定大C．同种材料制成的长短相同的两根导线，横截面积小的，电阻一D．铝导线的电阻一定比铜导线的电阻大5．将图12的变阻器接入电路中，当滑片向左移动时，要使电阻减少，下列哪种接法正确［］A．a和b B．a和c C．c和d D．b和d6．如图13所示的滑动变阻器正确接入电路的两个接线柱可以是［］A．a和c B．b和c C．a和d D．b和d7．图14，A、B、C、D中所示的为滑线变阻器的结构和连入电路情况示意图，当滑片向右滑动时，连入电路的电阻变小的为［］8．如果将图15中滑线变阻器的C、D二接线接在电路中的MN间，为使电压表读数变小，问触头P应该：［］A．向左滑动B．向右滑动C．向左、向右均可以D．无法实现9．如图16所示，为一电阻箱结构示意图，下面关于此电阻箱接入电路电阻值大小的说法正确的是［］A．只拔出铜塞a、b，接入电路电阻为7欧姆B．只拔出铜塞c、d，接入电路电阻为7欧姆C．要使接入电路电阻为7欧姆，只有拔出铜塞c、d才行D．将铜塞a、b、c、d全拔出，接入电路的电阻最小10．图17为电阻箱结构示意图，要使连入电路的电阻为7欧姆，应将铜塞插入插孔的是［］A．C和B B．A和CC．A和D D．B和D12．决定导体电阻大小的因素是［］A．加在导体两端的电压B．通过导体的电流强度C．导体的电功率D．导体的材料、长度、横截面积13．用伏特表、安培表测量电阻实验中，在连接电路时，下列注意事项中，其中不必要的一点是［］A．连入变阻器时，应使滑片位于变阻器值最大的位置B．电键、安培表应接在靠近电源电流流出的一端C．连入电键时，应先将电键打开D．伏特表应与待测电阻并联，安培表应与待测量电阻串联，并使它们的“+”接线柱，靠近电源的“+”极一端14．在图18所示的电路中，有可能造成电源和安培表都损坏的是［］15．如图19所示，a、b、c表示的是伏特表或安培表，当K1、K2都闭合时，下列正确说法是［］A．a、b、c都是安培表B．a、b、c都是伏特表D．b、c是安培表，而a是伏特表C．a、b是伏特表，而c是安培表16．某同学做实验时，如图20连接电路，闭合电键后，灯泡正常发光，但安培表指针不动，伏特表读数正常，那么有可能是［］A．安培表已被烧坏，致使电路不通B．安培表完好，但未与导线接牢C．灯L的灯座接线处短路D．安培表接线处碰线（安培表被短路）17．图21，电键K合上，电灯L1、L2都不亮，伏特表示数为6伏特，出现此现象的原因是［］A．L1短路，L2断路B．L1断路，L2短路C．L1、L2都断路D．L1、L2都短路18．要使合上电键K，小灯泡L1、L2都发光，那么，下列图22中错误的是［］二、填空题20．如图23所示的导线，A处导线的直径大于B处导线的直径，那么通过A处和B处电流强度的关系I1______I2（填大于、小于或等于）。

初三物理电路试题及答案一、选择题（每题2分，共20分）1. 电路中形成电流的条件是（）A. 有电源B. 有电压C. 有电源且电路是通路D. 有电压且电路是通路答案：C2. 串联电路中，各处的电流（）A. 不相等B. 相等C. 与电阻成正比D. 与电阻成反比答案：B3. 并联电路中，各支路两端的电压（）A. 不相等B. 相等C. 与电阻成正比D. 与电阻成反比答案：B4. 并联电路中，各支路的电流（）A. 不相等B. 相等C. 与电阻成正比D. 与电阻成反比答案：A5. 家庭电路中，各用电器之间的连接方式是（）A. 串联B. 并联C. 混联D. 无法确定答案：B6. 家庭电路中，开关与所控制的用电器之间是（）A. 串联B. 并联C. 混联D. 无法确定答案：A7. 家庭电路中，保险丝的作用是（）A. 保护电路B. 保护用电器C. 保护电源D. 保护导线答案：A8. 家庭电路中，三孔插座的接法是（）A. 左零右火上接地B. 左火右零上接地C. 左零右火下接地D. 左火右零下接地答案：B9. 家庭电路中，电冰箱和电灯之间的连接方式是（）A. 串联B. 并联C. 混联D. 无法确定答案：B10. 家庭电路中，电冰箱和电灯之间的电流（）A. 不相等B. 相等C. 与电阻成正比D. 与电阻成反比答案：A二、填空题（每题2分，共20分）11. 电路中，电源是提供______的装置，用电器是消耗______的装置。

答案：电压、电能12. 串联电路中，总电阻等于各分电阻之______。

答案：和13. 并联电路中，总电阻等于各分电阻之______。

答案：倒数之和14. 家庭电路中，用电器和开关之间是______连接的。

答案：串联15. 家庭电路中，用电器和插座之间是______连接的。

答案：并联16. 家庭电路中，三孔插座的接法是左零右火上______。

答案：接地17. 家庭电路中，保险丝的作用是当电路中电流过大时，自动切断电路，起到______的作用。

九年级物理上册《认识电路》练习题(附带答案)一、单选题1．与图电路对应的电路图是（）A．B．C．D．2．小明同学按下图连接好电路，闭合开关后发现，甲乙两灯泡均不亮。

然后他拿来一根导线直接连在甲灯泡两端，此时甲乙灯泡仍不亮。

于是他取下这根导线，直接连在乙灯泡两端，此时发现甲灯亮了起来。

根据以上现象可以推断出下列哪个结论是正确的（）A．甲灯泡断路B．乙灯泡断路C．甲乙灯泡都断路D．电源坏了3．以下现象不属于摩擦起电的是（）A．将被毛皮摩擦过的塑料棒靠近碎纸屑，纸屑被吸引B．在干燥的天气中脱毛衣时，会听到轻微的“噼啪”声C．用干燥的毛刷刷衣服时，毛刷上吸附有许多细微的脏物D．朝着两张竖直放着的纸片吹气时，纸片会向中间靠拢4．如图所示，充电宝甲正在主机内被充电，充电宝乙已被取出、充电宝丙正在为手充电，则此时（）A．只有甲在输出电能B．只有乙在输出电能C．只有丙在输出电能D．甲、乙、丙都在输出电能5．如图所示实物图，与其一致的电路图是（）A．B．C．D．6．如图所示，开关S闭合时，小灯泡L1、L2都不亮，然后用一段导线的两端接触a、b两点时两小灯泡都不亮；用该导线接触b、d两点时，只有小灯泡L1亮；再用该导线接触c、d两点时，两小灯泡都不亮。

对此，下列故障判断中正确的是（）A．小灯泡L2断路B．小灯泡L2短路C．开关S断路D．小灯泡L1断路7．如图所示，闭合开关S时，灯泡L1、L2都不亮。

用一段导线的两端接触a、b两点时，两灯都不亮；接触b、c两点时，灯泡L1亮、L2不亮；接触c、d 两点时，两灯都不亮，则（）A．灯L1断路B．灯L2断路C．灯L1短路D．灯L2短路8．在如图所示的电路中，将导线夹夹在下列哪个元件的两个接线柱，会造成灯泡L1被短接（）A．电压表B．电流表C．小灯泡D．定值电阻9．下列图的四个电路中，与实物图相对应的是（）A．B．C．D．10．根据如图所示的实物电路画出的电路图是（）A．B．C．D．二、填空题11．阅读短文，回答问题。

初三物理认识电路试题答案及解析1. 关于电流表和电压表的使用方法, 下列说法正确的是 ( ) A ．测量电压时 , 电压表必须与被测电路串联 B ．测量电流时 , 电流表必须与被测电路串联C ．不管是电流表还是电压表 , 连接时必须使电流从 " 十 " 接线柱流出 ,从 " - " 接线柱流进D ．电压表的量程改变后 , 每小格表示的值仍保持不变【答案】B【解析】（1）电流表的正确使用方法是：与被测用电器串联；电流必须从电流表的正接线柱流入，负接线柱流出；所测量的电流不能超过电流表的量程；绝对不允许不经过用电器把电流表直接接在电源两极上；（2）电压表的正确使用方法是：把它并联在用电器两端；必须让电流从正接线柱流入，从负接线柱流出（正接线柱与正极相连，负接线柱与负极相连）；被测电压不能超过电压表所选的量程，否则会烧坏电压表．A 、错误，测量电压时，电压表必须与被测电路并联；B 、正确，测量电流时，电流表必须与被测电路串联；C 、错误，不管是电流表还是电压表，连接时必须使电流从“+”接线柱流入，从“-”接线柱流出；D 、错误，电压表不同的量程，每小格表示的数值不同； 故选B ．【考点】电流表和电压表的使用。

点评：此题主要考查电流表和电压表的使用方法，这是初中物理学习的重要内容，必须掌握．2. 如图所示 , 电源电压保持恒定不变 , 当开关 S 闭合后 , 电流表的示数将____, 电压表的示数将______.( 填 " 变大 "" 不变 " 或 " 变小 ")【答案】变大、不变【解析】首先分析开关S 闭合后电路的变化，根据电路物理量的变化来确定电表的读数变化． 电源电压保持恒定不变，当开关S 闭合后，电路中多了一个支路，形成了两个电阻的并联，电流变大，电流表A 所测干路电流会变大；由于电压表V 测的是电源电压，所以读数不变． 故答案为：变大、不变． 【考点】欧姆定律的应用。

初三物理电路图练习题及答案电路图是物理学习中非常重要的一部分，通过学习电路图，我们可以理解电流、电压、电阻等基本概念，并能够解决实际生活中的电路问题。

下面，我将为大家提供一些初三物理的电路图练习题及其答案，希望能够帮助大家更好地掌握电路图的知识。

一、单电源电路1. 如图所示，一台电视机通过电源线接到电源上。

请标出电视机的符号，并画出电源线的符号。

答案：电视机的符号为一个长方形，内部有两根平行的斜线表示屏幕。

电源线的符号为一条竖直的直线。

2. 图中是一个简单的电路图，其中包含了一个电池和一个灯泡。

请用正确的符号标出电池和灯泡，并画出电流的方向。

答案：电池的符号为一个短线和一个长线，表示正极和负极。

灯泡的符号为一个圆圈和一个斜线，表示灯泡的灯丝。

电流的方向从正极到负极。

3. 图中是一个并联电路，其中包含了两个电池和两个灯泡。

请标出电池和灯泡的符号，并说明电流的路径。

答案：每个电池的符号为一个短线和一个长线，表示正极和负极。

每个灯泡的符号为一个圆圈和一个斜线，表示灯泡的灯丝。

电流可以在两个灯泡之间进行选择，也就是说它们是并联的。

二、串联电路4. 图中是一个串联电路，其中包含了一个电池和三个灯泡。

请标出电池和灯泡的符号，并说明电流的路径。

答案：电池的符号为一个短线和一个长线，表示正极和负极。

灯泡的符号为一个圆圈和一个斜线，表示灯泡的灯丝。

电流从电池的正极依次经过三个灯泡，最后回到电池的负极。

5. 图中是一个复杂一点的串联电路，其中包含了两个电池和四个电阻。

请用正确的符号标出电池和电阻，并说明电流的路径。

答案：每个电池的符号为一个短线和一个长线，表示正极和负极。

每个电阻的符号为一个长方形。

电流从第一个电池的正极依次通过两个电阻，然后继续通过第二个电池的正极和另外两个电阻。

最后，电流回到第二个电池的负极。

三、混合电路6. 图中是一个混合电路，其中既包含了串联电路，又包含了并联电路。

请标出电池、电阻和灯泡的符号，并说明电流的路径。

初三物理第十四章《了解电路》测试题一、选择题1、下列电路中，电流表测L1灯电流的是()2、如右图所示的电路，下列判断正确的是〔〕A、闭合开关S1、S3，断开开关S2时，灯L1、L2串联。

B、闭合开关S2，断开开关S l、S3时，灯L1、L2并联。

C、闭合开关S1、S2，断开开关S3时，灯L1亮、L2不亮。

D、同时闭合开关S1、S2、S3时，电源短路。

3、小云观察到他家里的电冰箱冷藏室里有一盏照明灯和小风扇，他看到：当冰箱门打开时，照明灯亮而风扇停转，当冰箱门关闭时，照明灯熄而风扇转，为此他设计了四个电路图，其中L为灯泡，M为风扇，S为单刀双掷开关，设计合理的是〔〕A B C D4、汽车仪表盘上都有一指示灯，用它提醒司机车门是否关好．四个车门中只要一个车门没有关好〔相当于一个开关断开〕，该指示灯就会发光，在下列所示的电路图中，你认为符合上述要求的是〔〕A B C D5．如图所示，电源电压3V〔保持不变〕。

当开关S闭合时，VSL1只有一只灯泡在发光，且电压表的示数约为３V，由此可以判断( )A．灯L1被短路B．灯L1断路C．灯L2断路D．灯L2被短路6、如图所示，电源两端电压保持不变，闭合开关S后，电路正常工作，过了一会儿，突然一个灯泡不亮，两表示数都变大，则电路出现的故障可能是〔〕A、灯L1断路B、灯L1短路C、灯L2断路D、灯L2短路7、教室内的两盏日光灯，由一个开关控制，如图中能正确反映它们连接方式的是〔〕A B C D8、有一种“光控开关〞能在天黑时自动闭合，天亮时自动断开；而另一种“声控开关〞能在有声音时自动闭合，无声音时自动断开利用“光控开关〞和“声控开关〞来控制居民楼里楼道灯可以节约电，要求灯白天不会亮，天黑后楼道有人走动发出声音时灯会自动亮，下列如图所示的电路图中合理的是〔〕A B C D9、用同种材料制成两段长度相等，横截面积不同的圆柱形导体，A比B的横截面积大，如图所示，将它们串联在电路中，通过的电流关系是〔〕A、I A＞I BB、I A＜I BC、I A=I BD、无法确定10、如图5所示电路，若要使R1、R2并联，则〔〕A.只闭合S1B.只闭合S2C.只闭合S1、S2D.只闭台合S1、S311、小聪家里有一台透明门的电冰箱，当他打开冰箱门时，冰箱内的灯就亮；当他关闭冰箱门时，冰箱内的灯就熄灭，但压缩机依然工作．小聪断定冰箱门上有一个开关S，下面小聪的判断中正确的是〔〕A、冰箱内的照明灯和压缩机串联B、冰箱内的照明灯和压缩机并联，开关S在干路上C、冰箱内的照明灯和压缩机并联，开关S和照明灯串联D、冰箱内的照明灯和压缩机并联，开关S和压缩机串联12、家用电吹风由带扇叶的电动机和电热丝等组成．为了保证电吹风的安全使用，要求：电动机不工作时，电热丝不能发热；电热丝不发热时，电动机仍能工作．下列电路中符合要求的是〔〕A B C D13、小宇学习了电路知识后，想利用发光二极管设计一个带有指示灯开关的照明电路，晚间关闭照明灯后，利用二极管发出的光指示开关所在的位置．他共设计了四个电路，如图所示，其中L为节能灯，规格为“220V 15W〞、D为发光二极管，规格为“1.2V 0.002A〞、S为单刀双掷开关、R为限流电阻．图中能够满足要求的电路〔〕A B C D14、如图所示，通草球甲、乙相互排斥，甲、丙相互吸引，如果已知甲带正电，那么乙、丙的带电情况是〔〕A、乙带负电、丙带正电B、乙带正电、丙带正电C、乙带负电、丙带负电或不带电D、乙带正电、丙带负电或不带电15、小强同学在探究串联电路电流规律的实验中，按如图连接好了电路，闭合开关S后，观察实验，两灯均不发光．为检测出电路故障，他做了以下操作：将电压表接到b、c两点，观察电压表、电流表均无示数；将电压表接到a、b两点，观察电压表有明显示数，而电流表示数几乎为零．则电路故障可能是〔〕A、灯L2断路B、灯L2短路C、电流表烧坏了D、灯L1断路16、新交通法规于20XX1月1日施行，驾驶员不系安全带记3分，罚100元．汽车上设置了“安全带指示灯〞，提醒驾驶员系好安全带．当安全带系好时，相当于闭合开关，指示灯不亮；安全带未系好时，相当于断开开关，指示灯发光．图中符合上述要求的电路图是〔〕A、 B C D17、如图所示，电路元件与导线连接均完好，闭合开关S1 、S2 ，则( )A、L 1不发光，L2 发光B、L1发光，L 2 不发光C、L 1、L2 都发光D、L 1、L2都不发光《了解电路》测试题参考答案：1、C2、D3、C4、D5、D6、D7、A8、C9、C 10、C 11、C 12、B 13、B 14、D 15、A 16、B 17、B一、选择题(本大题共8小题,每题4分,共32分)1.在干燥的环境中,玻璃棒与丝绸摩擦后与轻小物体靠近,发生了互相吸引的现象,如图所示,根据这一情景可以判断()A.玻璃棒可能带负电B.玻璃棒可能不带电C.轻小物体可能带正电D.轻小物体可能不带电[解析]选D。
