初三电路实验考试题及答案一、选择题（每题2分，共20分）1. 电路中电流的单位是（）。

A. 伏特B. 欧姆C. 安培D. 瓦特答案：C2. 串联电路中，电流的特点是（）。

A. 各处电流相等B. 各处电流不相等C. 各处电压相等D. 各处电压不相等答案：A3. 并联电路中，电压的特点是（）。

A. 各处电流相等B. 各处电流不相等C. 各处电压相等D. 各处电压不相等答案：C4. 欧姆定律表明电流与电压和电阻的关系是（）。

A. 电流与电压成正比，与电阻成反比B. 电流与电压成反比，与电阻成正比C. 电流与电压成正比，与电阻成正比D. 电流与电压成反比，与电阻成反比答案：A5. 电阻的单位是（）。

A. 伏特B. 安培C. 欧姆D. 瓦特答案：C6. 电路中消耗电能的元件是（）。

A. 电源B. 开关C. 电阻D. 电容器答案：C7. 电流表的内阻应该（）。

A. 很大B. 很小C. 等于零D. 等于无穷大答案：B8. 电压表的内阻应该（）。

A. 很大B. 很小C. 等于零D. 等于无穷大答案：A9. 电容器在电路中的作用是（）。

A. 储存电荷B. 储存能量C. 储存电流D. 储存电压答案：A10. 电感器在电路中的作用是（）。

A. 储存电荷B. 储存能量C. 储存电流D. 储存电压答案：B二、填空题（每题2分，共20分）1. 电路中电流的方向是从电源的正极流向负极。

2. 串联电路的总电阻等于各个电阻之和。

3. 并联电路的总电阻小于其中最小的电阻。

4. 欧姆定律的公式是 V = IR。

5. 电阻的计算公式是R = ρ(L/A)。

6. 电流表的读数应该在量程的1/3到2/3之间。

7. 电压表的读数应该在量程的1/3到2/3之间。

8. 电容器的单位是法拉。

9. 电感器的单位是亨利。

10. 电路中的能量转换形式是电能转化为其他形式的能量。

三、简答题（每题5分，共30分）1. 请简述串联电路和并联电路的区别。

答案：串联电路中，电流处处相等，电阻值相加；并联电路中，电压处处相等，电流分流。

2023-2024学年沪科版初中物理单元测试学校：__________ 班级：__________ 姓名：__________ 考号：__________注意事项：1．答题前填写好自己的姓名、班级、考号等信息;2．请将答案正确填写在答题卡上;一、多选题（本大题共计4小题，每题3分，共计12分）1.如图所示，下列说法正确的是（）A. 只闭合开关xa0S_1和xa0S_2时，灯xa0L_1和xa0L_2并联，电流表测灯xa0L_1、xa0L_2的电流之和B. 只闭合开关xa0S_1和xa0S_2时，灯xa0L_2短路，电流表测通过灯xa0L_1的电流C. 只闭合开xa0S_2时，灯xa0L_1和xa0L_2串联，电流表测通过灯xa0L_1的电流D. 开关xa0S_1、xa0S_2、xa0S_3都闭合时，形成了短路，灯xa0L_1、xa0L_2将被烧坏【答案】B, C【解析】解： AB．只闭合开关 S_1和 S_2时， L_2短路，电路中只有 L_1，与电流表串联，电流表测通过灯 L_1的电流， A错误， B正确；C ．只闭合开 S_2时，灯 L_1和 L_2串联，电流表测电路中的电流，即为通过灯 L_1的电流， C 正确；D．三个开关都闭合时，灯 L_1、 L_2将短路，但不会损坏，会造成电池短路， D错误．故选 BC．2.如图所示，电源电压保持不变，开关 S闭合后，灯 L_1、 L_2都能正常工作，甲、乙两个电表的示数之比是2:5，此时（）A. 甲和乙都是电流表B. 灯\ L_1、\ L_2的电流之比是1:1C. 灯\ L_1、\ L_2的电压之比是3:2D. 灯\ L_1、\ L_2的电阻之比是2:3【答案】B, C【解析】解：由电路图可知，开关 S闭合后，如果乙为电流表将会造成电源短路，如果甲为电流表将会造成L_2短路、L_2不能工作，因此甲、乙都为电压表，故A错误；此时灯 L_1、 L_2串联，串联电路中各处的电流相等，所以灯 L_1、 L_2的电流之比是1:1，故 B正确；电压表甲测量 L_2两端电压，电压表乙测量电源电压，因串联电路中总电压等于各分电压之和，所以，两灯泡两端的电压之比：\dfracU_1U_2 = \dfracU_乙 - U_甲U_甲 =\dfrac32，故 C正确；因串联电路中各处的电流相等，由I = \dfracUR可得，两灯泡的电阻之比：\dfracR_1R_2 = \dfrac\dfracU_1I\dfracU_2I = \dfracU_1U_2 = \dfrac32，故 D错误．故选 BC．3.有两只灯泡 L_1和 L_2，分别标有“6 V 6 W”和“6 V 3 W”字样，若不考虑温度对灯丝电阻的影响，下面说法正确的是（）A. 正常工作时，\ L_1的电阻小于\ L_2的电阻B. 将两灯串联在6\ V的电源上发光时，\ L_1两端的电压大于\ L_2两端的电压C. 将两灯串联在6\ V的电源上发光时，\ L_2比\ L_1亮D. 当两灯并联在6 \ V的电源上发光时，通过\ L_1的电流小于通过\ L_2的电流【答案】A, C【解析】解： A.由题意知，灯泡的额定电压U_1=U_2=6V，额定功率P_1=6W，P_2=3W，P_1>P_2，由R=\frac U^2 P，可知R_1 B.两灯串联在6V的电源上时，流过它们的电流相等，已知R_1 C.两灯串联在6V的电源上时，流过它们的电流相等，已知R_1 D.两灯并联在6V 的电源上发光时，灯泡功率等于额定功率，因为P_1>P_2，根据I=\frac P U可知I_1>I_2，故 D错误．故选 AC．4.在如图( a)所示电路中，当闭合开关后，两个电压表指针偏转均为图( b)所示，则（）A. 电阻R_1两端的电压为1.2 \VB. 电源电压是6 \VC. 电阻R_2两端的电压为1.2 \VD. 电阻R_2两端的电压为4.8 \V【答案】B, C【解析】解：由电路图可知，两电阻串联， V_1测的是电源电压， V_2测的是R_2两端的电压，由串联电路的电压特点知，电源电压等于两电阻两端电压之和，所以 V_1的示数应大于 V_2的示数，而两电压表指针偏转相同，则可知 V_1选的量程应是0\sim 15 V ，其分度值是0.5 V ，读数（即电源电压）为6 V ， V_2选的量程应是0\sim 3 V ，其分度值是0.1 V ，读数（即R_2两端的电压）为1.2 V ，所以，电阻R_1两端的电压为：U_1＝U-U_2＝6 V -1.2 V ＝4.8 V ，故 BC正确， AD错误．故选 BC．二、选择题（本大题共计8小题，每题3分，共计24分）5.如图的电路，闭合开关，电路正常工作，图中电流表 A_1、 A_2、 A_3、 A_4对应的示数为I_1、 I_2、 I_3、 I_4，电压表 V_1、 V_2、 V_3、 V_4对应的示数为U_1、 U_2、U_3、 U_4，下列说法正确的是（）A. I_1lt I_2 ， I_3= I_4，U_1= U_2，U_3gt U_4B. I_1= I_2，I_3= I_4， U_1= U_2，U_3= U_4C. I_1= I_2 ，I_3lt I_4，U_1lt U_2，U_3= U_4D. I_1lt I_2， I_3lt I_4，U_1= U_2，U_3= U_4【答案】C【解析】解：电压表在电路中相当于断路，电流表在电路中相当于导线．由左侧电路图可知R_1与R_2串联，电压表 V_1测R_1两端的电压，电压表 V_2测电源两端的电压，电流表A_1、A_2均测电路中的电流，因串联电路中各处的电流相等，且总电压等于各分电压之和，所以I_1= I_2， U_1\lt U_2，故 ABD错误；由右侧电路图可知，R_3与R_4并联，电流表 A_3测R_4支路的电流，电流表 A_4测干路电流，电压表 V_3、 V_4均测电源的电压，因并联电路中干路电流等于各支路电流之和，且各支路两端的电压相等，所以I_3\lt I_4，U_3= U_4，故 C正确．故选 C．6.有甲、乙、丙三个小球，将它们两两靠近，它们都相互吸引，如图所示，那么下面的说法中正确的是（）A. 三个小球都带电B. 只有一个小球带电C. 有两个小球带同种电荷D. 有两个小球带异种电荷【答案】D【解析】 A 、三个小球都带电，则必然有两个小球带同种电荷，同种电荷相互排斥，故A不符合题意；B、只有一个小球带电，则有两个小球都不带电，即这两个小球靠近时，没有力的作用，故B不符合题意；C 、有两个小球带同种电荷，同种电荷相互排斥，故C不符合题意；D、有两个小球带异种电荷，异种电荷相互吸引，并且带电体吸引不带电的轻小物体，它们两两靠近，都相互吸引，故D符合题意。

初三物理电路图练习题及答案一、选择题1. 在串联电路中，电流的大小关系是：A. 各处电流相等B. 各处电流不等C. 电流大小与电阻成反比D. 电流大小与电阻成正比2. 下列哪种情况下，电路中的电流会发生变化？A. 电阻值增大B. 电源电压增大C. 电路断开D. 所有选项3. 并联电路中，电压的大小关系是：A. 各支路电压相等B. 各支路电压不等C. 电压大小与电阻成反比D. 电压大小与电阻成正比4. 欧姆定律公式是：A. I = U/RB. U = IRC. R = U/ID. 所有选项5. 一个电阻为10Ω的电阻器，通过它的电流为0.2A，那么电阻两端的电压是：A. 2VB. 20VC. 0.2VD. 0.02V二、填空题1. 串联电路的总电阻等于各部分电阻的______。

2. 并联电路的总电流等于各支路电流的______。

3. 电路中，电阻器的作用是______电流。

4. 电压表的内阻应该______，以减少测量误差。

5. 电流表的内阻应该______，以减少测量误差。

三、计算题1. 一个由两个电阻R1和R2串联组成的电路，R1=5Ω，R2=10Ω，电源电压为12V。

求电路中的总电流。

2. 一个由两个电阻R1和R2并联组成的电路，R1=20Ω，R2=30Ω，电源电压为6V。

求电路中的总电阻。

3. 一个电阻器R=15Ω，接在电压为9V的电源上，求通过电阻器的电流。

四、简答题1. 请简述串联电路和并联电路的区别。

2. 为什么在电路中使用电压表和电流表时，需要考虑它们的内阻？五、实验题1. 设计一个实验，验证欧姆定律。

2. 描述如何使用电压表和电流表测量一个电阻器的电阻值。

答案：一、选择题1. A2. D3. A4. D5. B二、填空题1. 之和2. 之和3. 限制4. 足够大5. 足够小三、计算题1. 总电流I = U / (R1 + R2) = 12V / (5Ω + 10Ω) = 0.8A2. 总电阻R = (R1 * R2) / (R1 + R2) = (20Ω * 30Ω) / (20Ω + 30Ω) = 12Ω3. 电流I = U / R = 9V / 15Ω = 0.6A四、简答题1. 串联电路中，电流在所有元件中是相同的，而并联电路中，电流可以分流到各个元件中。

初三电路试题及答案一、选择题（每题3分，共30分）1. 电路中，电流的方向是从电源的正极流向负极，下列说法正确的是：A. 电流的方向与电子的移动方向相反B. 电流的方向与电子的移动方向相同C. 电流的方向与电子的移动方向无关D. 电流的方向与电子的移动方向有时相同有时相反答案：A2. 下列哪种情况会导致电路短路？A. 电路中只有一个用电器B. 电路中有两个用电器并联C. 电路中有两个用电器串联D. 电源两极直接连接，没有经过用电器答案：D3. 电阻器在电路中的作用是：A. 产生电流B. 消耗电能C. 储存电能D. 改变电流的方向答案：B4. 串联电路中，总电阻与各分电阻的关系是：A. 总电阻等于各分电阻之和B. 总电阻等于各分电阻之积C. 总电阻大于任何一个分电阻D. 总电阻小于任何一个分电阻答案：A5. 并联电路中，总电流与各支路电流的关系是：A. 总电流等于各支路电流之和B. 总电流等于各支路电流之差C. 总电流等于各支路电流之积D. 总电流小于任何一个支路电流答案：A6. 欧姆定律表明，电压、电流和电阻之间的关系是：A. 电压与电流成正比，与电阻成反比B. 电压与电流成反比，与电阻成正比C. 电压与电流成正比，与电阻成正比D. 电压与电流成反比，与电阻成反比答案：A7. 下列哪种元件是半导体材料制成的？A. 电阻器B. 电容器C. 二极管D. 电感器答案：C8. 电容器在电路中的主要作用是：A. 储存电荷B. 消耗电能C. 改变电流的方向D. 产生电流答案：A9. 电磁铁的磁性强弱与下列哪个因素有关？A. 电流的大小B. 线圈的匝数C. 铁芯的材质D. 以上都是答案：D10. 家庭电路中，保险丝的作用是：A. 储存电能B. 产生电流C. 改变电流的方向D. 保护电路答案：D二、填空题（每题3分，共30分）1. 电流的单位是______。

答案：安培2. 电压的单位是______。

答案：伏特3. 电阻的单位是______。

九年级物理第十四章了解电路测试题及参考答案考生注意：1、本卷分第 I 卷（选择题）和第Ⅱ卷（非选择题）两部分，满分 100 分，考试时间 90 分钟2、答卷前，考生务必用 0.5 毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。

第 I 卷（选择题 30 分）一、单选题（10 小题，每小题 3 分，共计 30 分）1、用两个完全相同的灯泡接在同一个电路中，当用电流表测量时， 发现通过这两个灯泡的电流相 等，那么这两个灯泡的连接方式为( )A ．一定是串联B ．一定是并联C ．可能是串联也可能是并联D ．无法判断2、下列关于电压、电流的说法正确．．的是( )A ．用电压表“0~15V ”、“0~3V ” 量程分别测量同一电路中某电阻两端电压，示数分别为 2V 、2.2V ，则该电阻两端电压为 2.2VB ．电路分析中，应该将电流表视为一个阻值很大的电阻C ．电压表、电流表均不能直接接在电源的正负极之间D ．电流看不见，我们通常用水流来比作电流，这种科学思维方法被称作归纳法3、如图所示电路中，电压表 V 、V 、V 的示数分别为 U 、U 、U ，电流表 A 、A 的示数分别为 I 、1 2 3 1 2 3 1 2 1I ，那么下列有关说法正确的是( )2A ．这是一个串联电路，且 U 2=U 1+U 3 ，I 1=I 2B ．这是一个串联电路，且 U +U =U ，I =I1 2 3 2C ．这是一个并联电路，且 U 2=U 1=U 3 ，I 1<I 2D ．这是一个并联电路，且 U 2=U 1+U 3 ，I 1>I 24、如图所示的四个电路中，开关 S 闭合后，小灯泡 L 、L 并联的电路是( )1 2A.B.C.D.5、有 A 、B 、C 三个轻质小球，其中 A 球带负电。

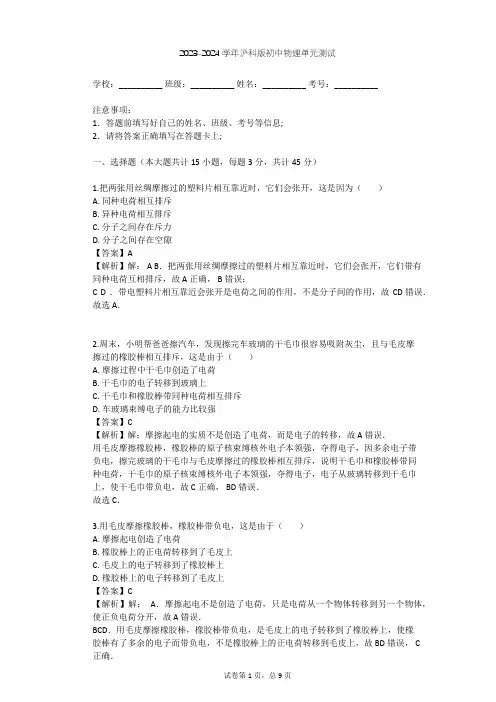

2023-2024学年沪科版初中物理单元测试学校：__________ 班级：__________ 姓名：__________ 考号：__________注意事项：1．答题前填写好自己的姓名、班级、考号等信息;2．请将答案正确填写在答题卡上;一、选择题（本大题共计15小题，每题3分，共计45分）1.把两张用丝绸摩擦过的塑料片相互靠近时，它们会张开，这是因为（）A. 同种电荷相互排斥B. 异种电荷相互排斥C. 分子之间存在斥力D. 分子之间存在空隙【答案】A【解析】解： A B．把两张用丝绸摩擦过的塑料片相互靠近时，它们会张开，它们带有同种电荷互相排斥，故 A正确， B错误；C D ．带电塑料片相互靠近会张开是电荷之间的作用，不是分子间的作用，故CD错误．故选 A．2.周末，小明帮爸爸擦汽车，发现擦完车玻璃的干毛巾很容易吸附灰尘，且与毛皮摩擦过的橡胶棒相互排斥，这是由于（）A. 摩擦过程中干毛巾创造了电荷B. 干毛巾的电子转移到玻璃上C. 干毛巾和橡胶棒带同种电荷相互排斥D. 车玻璃束缚电子的能力比较强【答案】C【解析】解：摩擦起电的实质不是创造了电荷，而是电子的转移，故 A错误．用毛皮摩擦橡胶棒，橡胶棒的原子核束缚核外电子本领强，夺得电子，因多余电子带负电，擦完玻璃的干毛巾与毛皮摩擦过的橡胶棒相互排斥，说明干毛巾和橡胶棒带同种电荷，干毛巾的原子核束缚核外电子本领强，夺得电子，电子从玻璃转移到干毛巾上，使干毛巾带负电，故 C正确， BD错误．故选 C．3.用毛皮摩擦橡胶棒，橡胶棒带负电，这是由于（）A. 摩擦起电创造了电荷B. 橡胶棒上的正电荷转移到了毛皮上C. 毛皮上的电子转移到了橡胶棒上D. 橡胶棒上的电子转移到了毛皮上【答案】C【解析】解：A．摩擦起电不是创造了电荷，只是电荷从一个物体转移到另一个物体，使正负电荷分开，故 A错误．BCD．用毛皮摩擦橡胶棒，橡胶棒带负电，是毛皮上的电子转移到了橡胶棒上，使橡胶棒有了多余的电子而带负电，不是橡胶棒上的正电荷转移到毛皮上，故 BD错误， C正确．4.将带负电的橡胶棒靠近用细线悬挂着的泡沫小球，相互作用情况如图所示，则（）A. 小球不带电B. 小球带正电C. 小球带负电D. 该现象说明同种电荷相互吸引【答案】C【解析】解：用带负电的橡胶棒靠近悬挂的泡沫小球时，它们相互排斥，则这个泡沫小球一定和橡胶棒带相同的电荷，所以小球带负电．故选 C．5.某同学用手摩擦过的气球靠近头发，发现头发会被气球吸引，同时靠近的头发会分开，对上述现象，下列解释正确的是（）A. 气球摩擦后带上了电荷，会吸引轻小物体B. 靠近的头发会分开，是因为它们带上了异种电荷C. 气球对头发的引力和地球吸引物体的力是同一种力D. 气球与手摩擦后，气球和受所带的电荷电性（即电荷的正负）相同【答案】A【解析】解：A、气球摩擦后带上了电荷，带电体有吸引轻小物体的性质，故A正确；B、同种电荷相互排斥，靠近的头发会分开，是因为它们带上了同种电荷，故B错误；C 、气球对头发的引力是电荷间的相互作用，和地球吸引物体的力是万有引力，故C错误；D、气球与手摩擦后，电荷发生了转移，气球和受所带的电荷电性相反，故D错误．故选：A．6.四个轻质小球A 、 B、 C、 D之间的相互作用情况如图所示．已知 A带正电，则对 D球的带电情况判断正确的是（）A. 一定带正电C. 一定不带电D. 可能带电也可能不带电【答案】D【解析】解：已知A带正电，A、B相互排斥，则B带负电；C、B相互吸引，说明 C 带正电或不带电；C、D相互吸引，则 D带电或者不带电．故选 D．7.下列各图能正确反映电荷之间、磁极之间相互作用规律的是（）A.B.C.D.【答案】B【解析】解：A、同种电荷相互排斥，异种电荷相互吸引，该选项在都是正电荷，应该排斥，故A错误；B、该图中是S极和N极相互吸引，故B正确；C 、异种电荷应该相互吸引，故C错误；D、N极和S极是异名磁极，应该相互吸引，故D错误．故选：B．8.用丝绸摩擦过的玻璃棒能吸引轻小物体，这是因为（）A. 被摩擦过的玻璃棒带上了电荷B. 丝绸摩擦玻璃棒的过程中产生了电荷C. 被吸引的轻小物体一定带正电荷D. 被吸引的轻小物体一定带负电荷【答案】A【解析】解： A．用丝绸摩擦过的玻璃棒带正电，是玻璃棒上的原子核束缚电子的能力弱，使一部分电子从玻璃棒上转移到丝绸上，故 A正确；B．丝绸摩擦玻璃棒的过程中发生了电荷的转移，故 B错误；CD．被吸引的轻小物体不一定是带电体，故 CD错误．故选 A．9.据中央电视台“智力快车”节目介绍，蜜蜂飞行与空气摩擦能产生静电，因此蜜蜂在飞行中就可以吸引带正电的花粉．关于这个现象，以下说法正确的是（）A. 蜜蜂不带电B. 与蜜蜂摩擦过的空气带正电C. 蜜蜂带正电D. 与蜜蜂摩擦过的空气不带电【答案】B【解析】解：由于蜜蜂飞行与空气摩擦产生静电，蜜蜂在飞行中就可以吸引带正电的花粉，根据异种电荷互相吸引，同种电荷互相排斥的规律．因此蜜蜂带负电，与蜜蜂摩擦过的空气带正电．故选B．10.下列说法不正确的是（）A. 摩擦起电并没有创造电荷，而是电荷的转移B. 固体和液体很难被压缩是因为分子间存在斥力C. 用手捏海绵，海绵的体积缩小了，说明分子间有空隙D. “南国汤沟酒，开坛十里香”，远远地闻到酒香是由于分子的无规则运动引起的【答案】C【解析】解： A ．摩擦起电并没有创造电荷，而是电荷的转移，正确；B．固体和液体很难被压缩是因为分子间存在斥力，正确；C ．用手捏海绵，海绵的体积缩小了，说明海绵中间有空隙，不能说明分子之间有空隙，故错误；D．“南国汤沟酒，开坛十里香”，远远地闻到酒香是因为酒精分子在空气中发声扩散现象，说明分子在不停地作无规则运动，故正确．本题选错误的，故选 C．11.用一根与毛皮摩擦过的橡胶棒靠近一轻质小球，发现两者互相吸引，由此可判定（）A. 小球一定带正电B. 小球可能带正电，也可能不带电C. 小球一定不带电D. 小球可能带负电，也可能不带电【答案】B【解析】解：题中说毛皮摩擦过的橡胶棒，此棒一定带负电，又说棒与小球吸引，说明棒与小球带异种电荷或不带电，若带异种电荷则带正电．故选项ACD错误，B正确．故选B．12.用塑料梳子在干燥的头发上梳几下，梳子上会带电，经检验梳子带的是负电荷．下列说法中正确的是（）A. 梳子得到了一些电子B. 梳子失去了一些电子C. 梳子失去了一些原子核D. 摩擦创造了电荷【答案】A【解析】解：梳子和头发摩擦，梳子带的负电荷说明梳子得到了电子．故选： A．13.把毛皮摩擦过的橡胶棒靠近轻质小球时，小球被吸引，则这个小球（）A. 一定不带电B. 一定带负电C. 一定带正电D. 可能不带电【答案】D【解析】毛皮摩擦过的橡胶棒带负电，小球被吸引，小球可能带正电也有可能不带电。

初三物理电路测试题及答案一、选择题（每题2分，共20分）1. 电路中形成持续电流的条件是（）A. 有电源B. 有导线C. 电路是通路D. 有电源且电路是通路2. 串联电路中，总电阻与各部分电阻的关系是（）A. 等于各部分电阻之和B. 等于各部分电阻之积C. 小于任一部分电阻D. 大于任一部分电阻3. 并联电路中，总电阻的倒数等于各支路电阻倒数之和，这种说法（）A. 正确B. 错误4. 欧姆定律表达式为（）A. R = U/IB. U = IRC. I = R/UD. R = I/U5. 一个电源的电动势为3V，内阻为0.5Ω，外电路电阻为6Ω，求通过电源的电流大小（）A. 0.4AB. 0.5AC. 1AD. 2A二、填空题（每题2分，共10分）6. 电路中最基本的两个元件是____和____。

7. 电流的国际单位是____。

8. 电阻的基本单位是____，符号是____。

9. 串联电路中，各处电流____。

10. 并联电路中，各支路两端的电压____。

三、简答题（每题5分，共10分）11. 什么是串联电路和并联电路？它们的特点是什么？12. 请简述欧姆定律的内容及其应用。

四、计算题（每题10分，共20分）13. 已知一个电阻为10Ω，通过它的电流为0.2A，求电阻两端的电压。

14. 一个电源的电动势为6V，内阻为1Ω，外电路电阻为5Ω，求电源的输出功率。

五、实验题（每题15分，共15分）15. 请设计一个实验验证欧姆定律，并简要说明实验步骤和预期结果。

答案：1. D2. A3. A4. B5. B6. 电源、导线7. 安培（A）8. 欧姆（Ω）9. 相等10. 相等11. 串联电路的特点是电流处处相等，电阻越串越大；并联电路的特点是两端电压相等，电阻越并越小。

12. 欧姆定律表明电流I与电压U成正比，与电阻R成反比，即U = IR，用于计算电路中的电流、电压或电阻。

13. 电压U = IR = 0.2A × 10Ω = 2V14. 电流I = (6V - 1Ω) / (1Ω + 5Ω) = 1A，输出功率P = I²× 5Ω = 5W15. 实验步骤：（1）准备一个可变电阻器、一个电源、一个电流表和一个电压表。

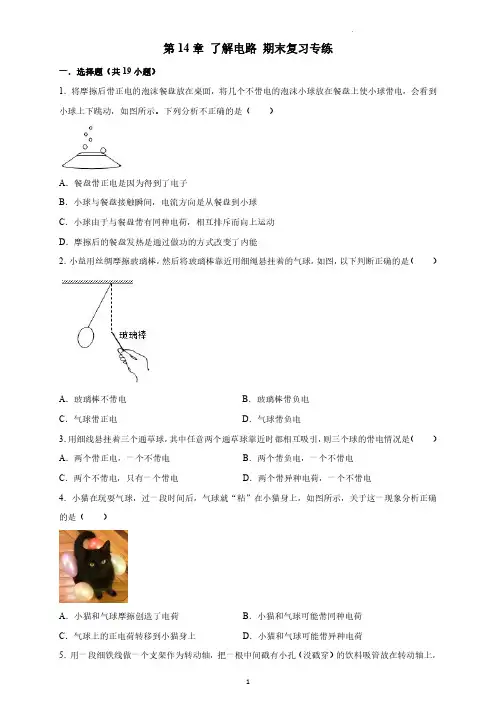

第14章了解电路期末复习专练一．选择题（共19小题）1．将摩擦后带正电的泡沫餐盘放在桌面，将几个不带电的泡沫小球放在餐盘上使小球带电，会看到小球上下跳动，如图所示。

下列分析不正确的是（）A．餐盘带正电是因为得到了电子B．小球与餐盘接触瞬间，电流方向是从餐盘到小球C．小球由于与餐盘带有同种电荷，相互排斥而向上运动D．摩擦后的餐盘发热是通过做功的方式改变了内能2．小益用丝绸摩擦玻璃棒，然后将玻璃棒靠近用细绳悬挂着的气球，如图，以下判断正确的是（）A．玻璃棒不带电B．玻璃棒带负电C．气球带正电D．气球带负电3．用细线悬挂着三个通草球，其中任意两个通草球靠近时都相互吸引，则三个球的带电情况是（）A．两个带正电，一个不带电B．两个带负电，一个不带电C．两个不带电，只有一个带电D．两个带异种电荷，一个不带电4．小猫在玩耍气球，过一段时间后，气球就“粘”在小猫身上，如图所示，关于这一现象分析正确的是（）A．小猫和气球摩擦创造了电荷B．小猫和气球可能带同种电荷C．气球上的正电荷转移到小猫身上D．小猫和气球可能带异种电荷5．用一段细铁线做一个支架作为转动轴，把一根中间戳有小孔（没戳穿）的饮料吸管故在转动轴上，吸管能在水平面内自由转动（如图所示）。

用餐巾纸摩擦吸管使其带电，将带负电的橡胶棒靠近带电吸管的一端时，发现吸管被推开，下列说法正确的是（）A．吸管和橡胶棒带异种电荷B．吸管和餐巾纸摩擦后，两者带同种电荷C．吸管和餐巾纸摩擦时，吸管得到电子带负电D．吸管和餐巾纸摩擦时，利用摩擦的方式创造了电荷6．如图电路，闭合开关S，灯泡L1、L2均发光。

若把导线接在L2的两端，则（）A．L1一定熄灭且已烧断B．L1一定变亮且仍完好C．L2一定熄灭且已烧断D．L2一定熄灭但仍完好7．如图所示，这是“静电章鱼”实验，将用毛皮摩擦过的塑料细丝抛向空中，并将用毛皮摩擦过的橡胶棒放置在塑料细丝下方，塑料细丝像章鱼一样张开了“触手”且在空中悬浮起来。

《了解电路》单元测试卷一、填空题（每空2分，共46分）1．在我国，家庭电路的电压是 V ，一节干电池的电压为 V,对人体安全的电压不高于 V 。

每个用户之间的电路连接方式是 联；每年中考，合肥市使用金属探测仪防止考生作弊，金属是 （填“导体”或“绝缘体”）。

2．物理学中把被毛皮摩擦过的橡胶棒所带的电荷称为 电荷；同种电荷间的相互作用规律是 。

3．如左下图所示，开关闭合后，电压表V 1的示数为2.4V ，电压表V 2的示数为6V ，则灯L 1两端的电压为 ，灯L 2两端的电压为 ，电源电压为 。

4．如右上图所示，V 表示数为 4.5V,A 1、A 2两表示数分别为l.2A 、0.9A ，则电源电压是 ，通过L 1、L 2的电流分别为 A 和 A 。

5．如图甲所示的电路，闭合开关后两灯都能发光，并且两块电压表的指针所指的位置如图乙所示，则L 1两端的电压是 V ，L 2两端的电压是 V 。

6．在右上图所示的电路中，要测量干路和支路的电流大小 及灯泡两端的电压，则 ①是_________表，②是_________表，③是___________表。

7．如图，电源电压恒定，当开关S 1闭合、S 2断开时，电压表的示数为2V ；S 1断开S 2闭合时，电压表的示数为6V ，则灯L 1两端的电压为 V ，灯L 2两端的电压为 V 。

8．如图，要使灯L 1和L 2串联，应闭合开关 ；要使灯L 1和L 2并联，应闭合开关 ；绝对不允许同时闭合开关 。

.二、选择题（每题3分，共21分）9．某同学在做电学实验时，不慎将电压表和电流表的位置对换，如图，若开关闭合其后果是( )A ．两表会被烧坏 B.电压表不会被烧坏，但无示数C ．两表不会被烧坏 D.电压表不会被烧坏，电流表可能被烧坏10．如图，两盏相同的电灯在闭合开关后都能发光。

过一会儿，两盏电灯突然都不亮了，且电压表和电流表的示数均变为零，此时电路发生的故障可能是 ( )A. 电灯L 1灯丝断了B. 电灯L 2灯丝断了C. 电灯L 1短路D. 电灯L 2短路11．要直接测定灯泡L 2的电压，在下列几种电路中正确的是 （ ）12．如图所示的电路中，电流表测量的是 （ ）A ．通过灯L1的电流B ．通过灯L2的电流C. 通过灯L1和灯L2的电流之和D ．电源供给电路的总电流13．在如图所示的电路中，三个灯泡始终完好，当开关S 闭合时（ ）A. L 1、L 3亮，L 2不亮B. L 1亮，L 2、L 3不亮C. L 1、L 2、L 3都不亮D. L 1、L 2、L 3都亮14．在如图a 所示电路中，当闭合开关后，两个电压表指针偏转均为图b 所示，则电阻R 1和R 2两端的电压分别为（ ）A. 4.8V ，1.2VB. 6V ，1.2VC. 1.2V ，6VD. 1.2V ，4.8V15.如图，将两只灯泡串联在电路中，闭图5合开关后发现其中一只发光，另一只不发光。

初三物理----了解电路----知识点及练习题(含答案)第十三章了解电路测试题一选择题（每题3分，共42分）1.关于摩擦起电，以下说法错误．．的是（）A．摩擦起电的原因是不同物质的原子核对核外电子的束缚本领不同B．丝绸摩擦过的玻璃棒所带的电荷是正电荷C．丝绸摩擦过的橡胶棒所带的电荷是负电荷D．如果两个带电体互相吸引，那么它们一定带异种电荷2.四个悬挂着的通草小球。

相互作用情况如图1所示，那么D球可能（）A．带与A球相同的电荷B．带与B球相同的电荷C．带与C球相同的电荷D．不带电3.图2所示的电路中，连接正确的是（）4.下列做法在连接电路中没有必要的是（）A．观察、认识仪器、仪表，阅读使用说明书，了解使用方法B．每处接线都必须接牢，线端在接线柱上按顺时针旋转，保证接触良好C．必须从电源正极开始依次连接各元件，最后达到电源负极D．画好电路图，确认电路图无误后，再根据电路图连接电路5.图4中的电路图和实物图相对应的是（）6.如图5所示电路中，甲、乙两处分别接入电流表或电压表，当S闭合后，为使两灯均能发光，则（）A. 甲接电流表，乙接电压表B.甲、乙均接电压表C. 甲、乙均接电流表D. 甲接电压表，乙接电流表图图图7．如图6所示的电路中，闭合开关时，下列说法正确的是( )A．两灯泡串联B．电流表测的是总电流C．电流表测的是L1的电流D．电流表测的是L2的电流8．某同学利用图7所示电路研究并联电路电流的规律。

闭合开关s 再迅速断开，发现接通电路的短时间内，两只小灯泡均不发光，电流表的指针正向偏转超过最大刻度。

产生这种现象的原因不可能是( )A．小灯泡发生短路B．小灯泡发生断路C．电流表使用的量程小了D．电流表的接线柱接反了9. 某品牌的微型电脑吸尘器有两个开关，开关S1控制照明灯L和吸尘电动机M，开关S2只控制吸尘电动机M。

下列电路图符合要求的是( )图10. 在如图9所示的电路中，闭合开关，一灯较亮，一灯较暗，则下列说法正确的是：（）A．电流一样大B．较暗的灯中电流较大C．较亮的灯中电流较大D．条件不足无法判断图图图11.小明同学按照图10所示的电路“研究串联电路中电流、电压的特点”，当开关闭合时，灯L1、L2都不亮，电流表无示数，电压表有示数约为3V。
