西子奥的斯安全回路常用线号

  • 格式：doc
  • 大小：44.00 KB
  • 文档页数：5

螆
For personal use only in study and
research; not for commercial use

芆
节
型号OH-CON5000—GEN2

螀CO1—CO2 腿
相序、盘车轮、安全窗、轿顶急停、安全钳
蚅CO2---CO3 肂
限速器、夹绳器
袁CO3—CO4 芇
上极限、下极限
CO4—CO5 张紧轮、缓冲器、地坑急停
CO5—C06 轿内急停
CO6—CO7 厅门锁
CO7—CO8 轿门锁
CO9—C10 上限位
C11—C12 下限位
H1-5---H1-6 下换速
H1-5---H1-7 上换速
消防13--15 控制信号
消防18--19 无源反馈信号
型号ACD2__MR
TB1-7—TB1-8 盘车轮
102CM-1—102CM-2 轿顶急停轿、轿顶安全窗、安全钳
P3M-1—P3M-3 限速器
P2H-2—P2H-5 上下极限、缓冲器
102CM-4—102CM-5 轿门锁
P2H-4—P2H-5 张紧轮、地坑急停
P2H-1—P2H-4 厅门锁
OH—CONA553

H2-1—H2-9 厅门锁
T1-6—T1-7 轿门锁
M1-1—M1-2 限速器
M1-9—M1-10 盘车轮
H1-1—H1-2 上下极限、缓冲器、张紧轮、地坑急停
H1-2—H1-3 下换速
H1-3—H1-4 上换速
T2-9—T2-12 安全钳
T1-3—T1-4 轿顶安全、安全钳
MI-3—M1-4 热敏电阻保护开关
OH—CON5403(21VF)
C01—C02 相序、盘车轮、安全钳、限速器
CO2—C03 上下极限、缓冲器、涨绳轮、地坑急停
C03—C04 下换速
CO4—CO5 上换速
C05—CO6 安全窗
CO6—C07 厅门
CO7—C08 轿门
仅供个人用于学习、研究；不得用于商业用途。
For personal use only in study and research; not for commercial use.
Nur für den persönlichen für Studien, Forschung, zu kommerziellen Zwecken verwendet werden.
Pour l 'étude et la recherche uniquement à des fins personnelles; pas à des fins commerciales.
только для людей, которые используются для обучения, исследований и не должны использоваться в
коммерческих целях.

以下无正文
仅供个人用于学习、研究；不得用于商业用途。
For personal use only in study and research; not for commercial use.
Nur für den persönlichen für Studien, Forschung, zu kommerziellen Zwecken verwendet werden.
Pour l 'étude et la recherche uniquement à des fins personnelles; pas à des fins commerciales.
только для людей, которые используются для обучения, исследований и не должны использоваться в
коммерческих целях.

以下无正文

合集下载

西子奥的斯GECB调试资料上

西子奥的斯GECB调试资料上

A C D2M R调试手册西子奥的斯电梯有限公司文件编号：ACD2MR_SUR_ZH目录1控制系统概述52检修模式运行条件检查63检修运行变频器设置84GECB参数设置155检修运行266井道位置信号确认267井道位置自学习288远程站调整及检查319门检测运行（DCS）3110正常运行3211故障排除3412备注4513常见问题处理4614特殊功能设置471?控制系统概述ACD2MR控制系统引用了OTIS的GCS（全球控制系统）中的GECB控制板作为电梯控制系统的核心，充分吸收了OTIS技术，利用OTIS高可靠性的串行通讯系统及CANBUS 通讯技术，将电梯的各个部件紧密的连在一起。

驱动部分采用OTIS最新的能源再生变频器，硬软件系统专为驱动永磁同步无齿轮主机设计。

技术概要ACD2MR控制系统配置图如下：图表1技术文件各子系统技术参考文件：2?检修模式运行条件检查提示：在动慢车之前，所有的机械部件都已经调试完成，具体请参考相关安装指导书。

控制柜检查打开控制柜的门，检查是否有连接处松动和元件损坏，保管好随机资料，更换已损坏的部件，紧固控制柜中所有连接处。

紧固时请特别注意电源线、动力线（控制柜中的U、V、W与主机的U、V、W一一对应，根据电气原理图确定变频器至主机的联接电缆是否需要采用屏蔽线）。

接线检查按接线图，检查PVT线、随行电缆的临时接线、限位开关的临时接线，检查每个设备的接地线是否可靠接地。

GECB板的接地螺丝必须可靠接地。

CAN通讯设置检查根据CAN通讯网络结构要求，需将GECB设置成为CAN通讯网络的节点，请GECB板拨码开关SW5拨在“ON”的位置。

绝缘检查脱开接地线和HL的连接，拔出GECB和变频器上的所有插件，把所有门区、召唤、指令和显示信号相关插件拔出，将所有的空气开关都置于“OFF”位置，用绝缘表测量地线和HL、电源线、电机动力线、安全回路、控制回路、抱闸线圈、门机、照明两端的绝缘电阻值，确保绝缘电阻值在规定值之内，重新接上地线和GECB和变频器上的插件。

【西子奥的斯】GECB调试资料(上)(1)

【西子奥的斯】GECB调试资料(上)(1)

ACD2 MR调试手册西子奥的斯电梯有限公司文件编号：ACD2 MR_SUR_ZH目录1控制系统概述52检修模式运行条件检查63检修运行变频器设置84GECB参数设置155检修运行266井道位置信号确认267井道位置自学习288远程站调整及检查319门检测运行（DCS）3110正常运行3211故障排除3412备注4513常见问题处理46 14特殊功能设置471 控制系统概述ACD2 MR控制系统引用了OTIS的GCS（全球控制系统）中的GECB控制板作为电梯控制系统的核心，充分吸收了OTIS技术，利用OTIS高可靠性的串行通讯系统及CANBUS通讯技术，将电梯的各个部件紧密的连在一起。

驱动部分采用OTIS最新的能源再生变频器，硬软件系统专为驱动永磁同步无齿轮主机设计。

技术概要ACD2 MR控制系统配置图如下：图表1技术文件各子系统技术参考文件：2 检修模式运行条件检查提示：在动慢车之前，所有的机械部件都已经调试完成，具体请参考相关安装指导书。

控制柜检查打开控制柜的门，检查是否有连接处松动和元件损坏，保管好随机资料，更换已损坏的部件，紧固控制柜中所有连接处。

紧固时请特别注意电源线、动力线（控制柜中的U、V、W与主机的U、V、W一一对应，根据电气原理图确定变频器至主机的联接电缆是否需要采用屏蔽线）。

接线检查按接线图，检查PVT线、随行电缆的临时接线、限位开关的临时接线，检查每个设备的接地线是否可靠接地。

GECB板的接地螺丝必须可靠接地。

CAN通讯设置检查根据CAN通讯网络结构要求，需将GECB设置成为CAN通讯网络的节点，请GECB板拨码开关SW5拨在“ON”的位置。

绝缘检查脱开接地线和HL的连接，拔出GECB和变频器上的所有插件，把所有门区、召唤、指令和显示信号相关插件拔出，将所有的空气开关都置于“OFF”位置，用绝缘表测量地线和HL、电源线、电机动力线、安全回路、控制回路、抱闸线圈、门机、照明两端的绝缘电阻值，确保绝缘电阻值和变频器上的插件。

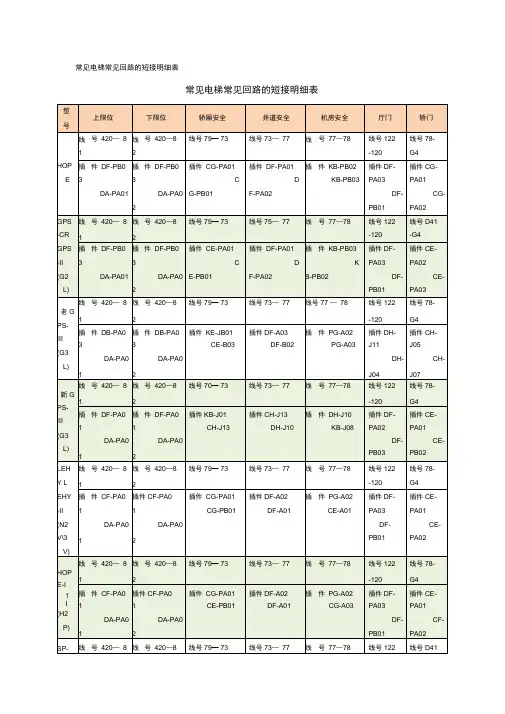

常见电梯常见回路的短接明细表
