西子奥的斯ACD2-MR 安全回路和插件

1.安全回路: P102C:1---TB1:7---RHS(盘车开关)---TB1:8---102CM:1---CJ7:1---EEC(安全窗开关）---CJ7:2---CJ2:3---TES(轿顶急停）---CJ2:4---CJ6:1---SOS(安全钳）---CJ6:2---102CM:2---P102C:2---P3M:1---OS(限速器）---P3M:3---2HM:2---HJ1:5---8LS(上极限）---HJ1:6---HJ2:5---7LS(下极限）---HJ2:6---CBFS(轿厢缓冲器）---RBFS(对重缓冲器）---2HM:5---GSS(涨紧轮）---PES(地坑急停）---2HM:4---去门锁回路2.门锁回路： 2HM:4--- 厅门锁---2HM:1---P102C:4---102CM:4---轿门锁---102CM:5---检修回路3.控制柜插件：1HM（外呼）2HM（上下极限，缓冲器，厅门锁）101CM1~4(轿厢显示召唤） 101CM5~8(光电）102CM(部分安全回路） RHS(盘车开关）BS(抱闸开关）4HM(强迫减速开关）4AB(群控插件）4.各空气开关：F2C(门机电源AC220V) F6C(串行回源DC30V) F7C(风扇电源AC110V)F8C(抱闸电源DC110V）5. DDO CHCS CCTL CCBL功能按钮说明：GECB有多个不同版本，有的版本不支持DDO CHCS CCTL CCBL 四个硬件开关，需激活相应的I/O来实现功能，具体见下表：轿顶插件：光电：CJ13(1LV) CJ14（2LV) CJ15(DIS下平层光电） CJ18(UIS 上平层光电）称重：CJ12 CJ12(1-2)ANSS(10%) CJ12(3-1)LWS超载开关110%）CJ12(4-1)LNS(满载开关80%)安全钳：CJ6(1-2) 安全窗（CJ7(1-2) 光幕（CJ17) 风扇CJ4(1-2) 轿厢照明CJ4(3-2) 轿顶警铃CJ28 ELTU应急灯电源（CJ5) DJJ1(轿顶对讲）轿底对讲（DJJ2) 对讲电源（DJJ3) 对讲电源（DJJ4）门机电源（DJ1) 轿门锁CJ1(3-4)。

精心整理ACD2MR调试手册
西子奥的斯电梯有限公司
文件编号：ACD2MR_SUR_ZH
10正常运行32
11故障排除34
12备注45
13常见问题处理46
14特殊功能设置47
1?控制系统概述
ACD2MR控制系统引用了OTIS的GCS（全球控制系统）中的GECB控制板作为电梯控制系统的核心，充分吸收了OTIS技术，利用OTIS高可靠性的串行通讯系统及CANBUS 通讯技术，将电梯的各个部件紧密的连在一起。

驱动部分采用OTIS最新的能源再生变频器，硬软件系统专为驱动永磁同步无齿轮主机设计。

技术概要
图表1
V、W
）。

根据CAN通讯网络结构要求，需将GECB设置成为CAN通讯网络的节点，请GECB板拨码开关SW5拨在“ON”的位置。

绝缘检查
脱开接地线和HL的连接，拔出GECB和变频器上的所有插件，把所有门区、召唤、指令和显示信号相关插件拔出，将所有的空气开关都置于“OFF”位置，用绝缘表测量地线和HL、电源线、电机动力线、安全回路、控制回路、抱闸线圈、门机、照明两端的绝缘电阻值，
GECB和变频器上的插件。

注意:在测试绝缘电阻时，务必将电子板上的插头取下，否则有可能损坏电子板。

电压检查
断开配电箱中主电源、轿厢和井道照明电源开关以及控制柜内所有空气开关，并将GECB 以及变频器上的所有插件拔下，再将紧急电动运行盒上的运行方式旋扭打到EROR模式。

用电表确认配电箱中每相电压范围应在380V±5%，合上配电箱的主电源开关。

之间及。

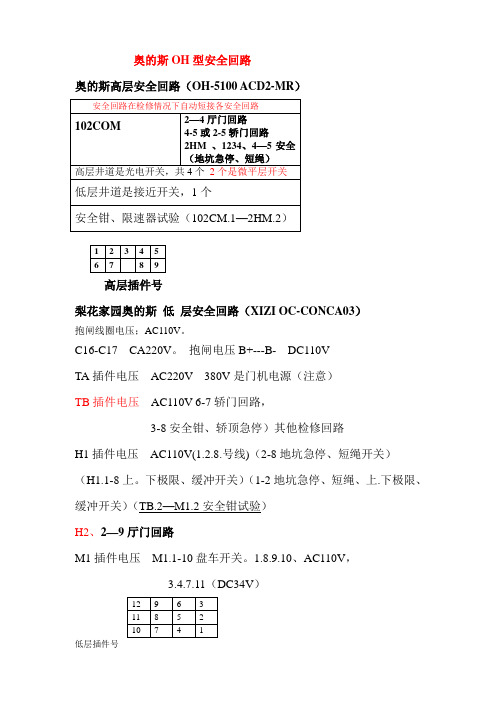

奥的斯OH型安全回路
奥的斯高层安全回路（OH-5100 ACD2-MR）
高层插件号
梨花家园奥的斯低层安全回路（XIZI OC-CONCA03）
抱闸线圈电压；AC110V。

C16-C17 CA220V。

抱闸电压B+---B- DC110V
TA插件电压AC220V 380V是门机电源（注意）
TB插件电压AC110V 6-7轿门回路，
3-8安全钳、轿顶急停）其他检修回路
H1插件电压AC110V(1.2.8.号线)（2-8地坑急停、短绳开关）
（H1.1-8上。

下极限、缓冲开关）（1-2地坑急停、短绳、上.下极限、缓冲开关）（TB.2—M1.2安全钳试验）
H2、2—9厅门回路
M1插件电压M1.1-10盘车开关。

1.8.9.10、AC110V，
3.4.7.11（DC34V）
低层插件号
蔚蓝观邸轿顶急停GJ2：（3-4）
安全钳CJ6：（1-2）
限速器M1: (1-2)
上极限HJ1: (5-6)
下极限HJ2：（5-6）
涨紧轮低坑急停H1：（1-8）
轿顶检修CJ2：（5-6）
厅门门锁H2:(1-9)
轿门门锁CJ1:(3-4)
下减速HJ2（1-2）fv
上减速HJ1（1-2）
光幕CJ17 (3-4)。

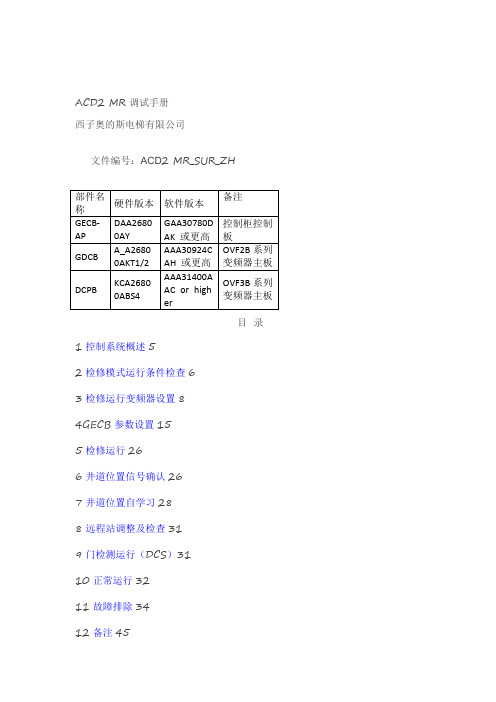

ACD2 MR调试手册西子奥的斯电梯有限公司文件编号：ACD2 MR_SUR_ZH目录1控制系统概述52检修模式运行条件检查63检修运行变频器设置84GECB参数设置155检修运行266井道位置信号确认267井道位置自学习288远程站调整及检查319门检测运行（DCS）3110正常运行3211故障排除3412备注4513常见问题处理46 14特殊功能设置471 控制系统概述ACD2 MR控制系统引用了OTIS的GCS（全球控制系统）中的GECB控制板作为电梯控制系统的核心，充分吸收了OTIS技术，利用OTIS高可靠性的串行通讯系统及CANBUS通讯技术，将电梯的各个部件紧密的连在一起。

驱动部分采用OTIS最新的能源再生变频器，硬软件系统专为驱动永磁同步无齿轮主机设计。

技术概要ACD2 MR控制系统配置图如下：图表1技术文件各子系统技术参考文件：2 检修模式运行条件检查提示：在动慢车之前，所有的机械部件都已经调试完成，具体请参考相关安装指导书。

控制柜检查打开控制柜的门，检查是否有连接处松动和元件损坏，保管好随机资料，更换已损坏的部件，紧固控制柜中所有连接处。

紧固时请特别注意电源线、动力线（控制柜中的U、V、W与主机的U、V、W一一对应，根据电气原理图确定变频器至主机的联接电缆是否需要采用屏蔽线）。

接线检查按接线图，检查PVT线、随行电缆的临时接线、限位开关的临时接线，检查每个设备的接地线是否可靠接地。

GECB板的接地螺丝必须可靠接地。

CAN通讯设置检查根据CAN通讯网络结构要求，需将GECB设置成为CAN通讯网络的节点，请GECB板拨码开关SW5拨在“ON”的位置。

绝缘检查脱开接地线和HL的连接，拔出GECB和变频器上的所有插件，把所有门区、召唤、指令和显示信号相关插件拔出，将所有的空气开关都置于“OFF”位置，用绝缘表测量地线和HL、电源线、电机动力线、安全回路、控制回路、抱闸线圈、门机、照明两端的绝缘电阻值，确保绝缘电阻值和变频器上的插件。

奥的斯OH型安全回路
奥的斯高层安全回路（OH-5100 ACD2-MR）
高层插件号
梨花家园奥的斯低层安全回路（XIZI OC-CONCA03）
抱闸线圈电压；AC110V。

C16-C17 CA220V。

抱闸电压B+---B- DC110V
TA插件电压AC220V 380V是门机电源（注意）
TB插件电压AC110V 6-7轿门回路，
3-8安全钳、轿顶急停）其他检修回路
H1插件电压AC110V(1.2.8.号线)（2-8地坑急停、短绳开关）
（H1.1-8上。

下极限、缓冲开关）（1-2地坑急停、短绳、上.下极限、缓冲开关）（TB.2—M1.2安全钳试验）
H2、2—9厅门回路
M1插件电压M1.1-10盘车开关。

1.8.9.10、AC110V，
3.4.7.11（DC34V）
低层插件号
蔚蓝观邸轿顶急停GJ2：（3-4）
安全钳CJ6：（1-2）
限速器M1: (1-2)
上极限HJ1: (5-6)
下极限HJ2：（5-6）
涨紧轮低坑急停H1：（1-8）
轿顶检修CJ2：（5-6）
厅门门锁H2:(1-9)
轿门门锁CJ1:(3-4)
下减速HJ2（1-2）fv
上减速HJ1（1-2）
光幕CJ17 (3-4)。

ACD2 MR调试手册西子奥的斯电梯有限公司文件编号：ACD2 MR_SUR_ZH目录1控制系统概述52检修模式运行条件检查63检修运行变频器设置84GECB参数设置155检修运行266井道位置信号确认267井道位置自学习288远程站调整及检查319门检测运行（DCS）3110正常运行3211故障排除3412备注4513常见问题处理46 14特殊功能设置471 控制系统概述ACD2 MR控制系统引用了OTIS的GCS（全球控制系统）中的GECB控制板作为电梯控制系统的核心，充分吸收了OTIS技术，利用OTIS高可靠性的串行通讯系统及CANBUS通讯技术，将电梯的各个部件紧密的连在一起。

驱动部分采用OTIS最新的能源再生变频器，硬软件系统专为驱动永磁同步无齿轮主机设计。

技术概要ACD2 MR控制系统配置图如下：图表1技术文件各子系统技术参考文件：2 检修模式运行条件检查提示：在动慢车之前，所有的机械部件都已经调试完成，具体请参考相关安装指导书。

控制柜检查打开控制柜的门，检查是否有连接处松动和元件损坏，保管好随机资料，更换已损坏的部件，紧固控制柜中所有连接处。

紧固时请特别注意电源线、动力线（控制柜中的U、V、W与主机的U、V、W一一对应，根据电气原理图确定变频器至主机的联接电缆是否需要采用屏蔽线）。

接线检查按接线图，检查PVT线、随行电缆的临时接线、限位开关的临时接线，检查每个设备的接地线是否可靠接地。

GECB板的接地螺丝必须可靠接地。

CAN通讯设置检查根据CAN通讯网络结构要求，需将GECB设置成为CAN通讯网络的节点，请GECB板拨码开关SW5拨在“ON”的位置。

绝缘检查脱开接地线和HL的连接，拔出GECB和变频器上的所有插件，把所有门区、召唤、指令和显示信号相关插件拔出，将所有的空气开关都置于“OFF”位置，用绝缘表测量地线和HL、电源线、电机动力线、安全回路、控制回路、抱闸线圈、门机、照明两端的绝缘电阻值，确保绝缘电阻值和变频器上的插件。

ACD2调试手册西子奥的斯电梯有限公司文件编号：ACD2_SUR_ZHFIMFIMFIMFIMFIMFIM安全回路、控制回路、抱闸线圈、门机、照明两端的绝缘电阻值，确保绝缘电阻值在规定值之内，重FIMFIM1------轿底安装电子称重装置FIM停车舒适感不好，可以通过调整该参数FIM运行电流值。

一般设置为变频器最大加FIM主机d轴电感值（主机铭牌电感值）FIMFIM2:最大开门楼层数100FIM备注：•有再平层和提前开门功能时，需要安装4个光电开关，光电类型为NO。

安装方式如上图所示。

FIMGECB的电压是正确的。

FIMFIMFIMFIM注意：1.DCS学习开始前，需要设置好GECB内的楼层参数，如果更改了楼层参数，DCS学习需要重新执行；2.DCS学习开始前，需要设置好GECB的M-1-3-3-1“”内的参数，整个DCS学习的完整过程如下：DCS学习开始后，轿厢会从底层开始—>开门—>开门到位—>关门—>关门到位—>轿厢运行到1楼—>开门—>开门到位—>关门—>关门到位—>轿厢运行到2楼—>……—>轿厢运行到顶楼—>开门—>开门到位—>关门—>关门到位—>DCS检OK，按GOON键—>自动检查PES，BFS，GTC等安全开关—>显示“SUCCESSFUL”，整个过程完成。

3.如果楼层数比较高，DCS学习时间会比较长，可以将GECB的M-1-3-3-1“”的每一层的参数设置成“”，这里设置的“2000”表示是虚拟门，设置完成后，将GECB板上“DDO”信号按钮触发，开始DCS学习，整个过程如下：DCS学习开始后，轿厢会从底层开始—>轿厢运行到1楼—>轿厢运行到2楼—>……—>轿厢运行到顶楼—>DCS检OK，按GO ON键—>自动检查PES，BFS，GTC等安全开关—>显示“SUCCESSFUL”，整个过程完成。

ACD2 MR调试手册西子奥的斯电梯文件编号：ACD2 MR_SUR_ZH目录1控制系统概述52检修模式运行条件检查63检修运行变频器设置84GECB参数设置155检修运行266井道位置信号确认267井道位置自学习288远程站调整与检查319门检测运行（DCS）3110正常运行3211故障排除3412备注4513常见问题处理4614特殊功能设置471 控制系统概述ACD2 MR控制系统引用了OTIS的GCS（全球控制系统）中的GECB控制板作为电梯控制系统的核心，充分吸收了OTIS技术，利用OTIS高可靠性的串行通讯系统与CANBUS通讯技术，将电梯的各个部件紧密的连在一起。

驱动部分采用OTIS最新的能源再生变频器，硬软件系统专为驱动永磁同步无齿轮主机设计。

技术概要ACD2 MR控制系统配置图如下：图表 1技术文件各子系统技术参考文件：2 检修模式运行条件检查提示：在动慢车之前，所有的机械部件都已经调试完成，具体请参考相关安装指导书。

控制柜检查打开控制柜的门，检查是否有连接处松动和元件损坏，保管好随机资料，更换已损坏的部件，紧固控制柜中所有连接处。

紧固时请特别注意电源线、动力线（控制柜中的U、V、W与主机的U、V、W一一对应，根据电气原理图确定变频器至主机的联接电缆是否需要采用屏蔽线）。

接线检查按接线图，检查PVT线、随行电缆的临时接线、限位开关的临时接线，检查每个设备的接地线是否可靠接地。

GECB板的接地螺丝必须可靠接地。

CAN通讯设置检查根据CAN通讯网络结构要求，需将GECB设置成为CAN通讯网络的节点，请GECB板拨码开关SW5拨在“ON”的位置。

绝缘检查脱开接地线和HL的连接，拔出GECB和变频器上的所有插件，把所有门区、召唤、指令和显示信号相关插件拔出，将所有的空气开关都置于“OFF”位置，用绝缘表测量地线和HL、电源线、电机动力线、安全回路、控制回路、抱闸线圈、门机、照明两端的绝缘电阻值，确保绝缘电和变频器上的插件。

Characteristics/��Item/��Value/�Type/��ModelController/���ACD2Code/��operation/��FCLDrive/��Motorpower/����12.7KW /19.4KW Machine/��GETM3.0/5.5Arrangement aboveType/��OVFR2B 401/2/3/4Rated load/����450-1600 kg Nominal speed/���� 1.0-1.75 m/s Supply/��Earthing/��TN-S Phases/��3Voltage/��380/400/415 V Frequency/��50/60 HzBrake type/����DC Brake volt/����24V Brake current/����Brake/��-- ADC 110V /EN81/GB7588 B C D EABCDE12346785678A�� FINISH:�� SPEC:CHANGES� � ORIG. DATE 63 SHEETS SHEET �� AUTH.�� APPD.�� CHK.�� MATERIAL:�� DWN.DWG CAL5180Áõ×æ±ó·ë¾üÆì� �Wiring Diagram � 1 �Form: XOPA03-99This work and the information it contains are the property of Otis Elevator Company ("Otis"). It is delivered to others on the express condition that it will be used only for, or on behalf of Otis;that neither it nor the information it contains will be reproduced or disclosed, in whole or in part,without the prior written consent of Otis;and that on demand it and any copies will be promptly returned to Otis. Unpublished Work Otis Elevator Company 1999. All rights reserved.XIZI OTIS ELEVATOR CO. LTD.西子奥的斯WARNINGAuto CAD Drawing西子奥的斯电梯有限公司XIZI OTIS ELEVATOR CO., Ltd.ÀîÏò´ä�� STD.12345ACD2_MRXAA21310AB2009-03-121��3,4,5,6,7,8,9,14,44����ARED���CAL5466Àîɽ¸ü¸ÄÄÚÈÝÊÚȨºÅ¸ü¸ÄÈ˸ü¸Äʱ¼ä2009-05-07���46A�46B�CAL5646Ö£±ó2009-06-10���17�18�36�44�����17a�CAL5919лºâ·å2009-09-15��1�3�54�55�56�57�58�59�60�61�62�63�CAL6095·áì¿ÐÇ2009-12-3��14�CAL6707ѦάÏé2010-1-12BC D EABCDEACHANGESDWG Wiring Diagram This work and the information it contains are the property of WARNINGXAA21310ABR S T U V WL3L2L1变频器UVRS P+P-X2COMFor 10.4",15"LCD and localize ELDFor import ELD,the power output is DC18V.Description:For 10.4"、15"LCD and ELDDecription:For 5.4"、5.7"LCD用于10.4"、15"LCD和国产ELD 用于进口ELD，开关电源输出为DC18V。
