工程竣工图章样式

竣工图章标准
工程竣工图章样式及要求
一、工程竣工图章结构:
80
竣工图
15Βιβλιοθήκη 50施工单位海南省水利水电建筑安装公司
7
编制人
审核人
7
技术负责人
编制日期
7
监理单位
海南拓威工程监理有限公司
7
总监
现场监理
7
20202020
二、竣工图章相关规定:
1、竣工图章的内容应包括：“竣工图”字样、施工单位、编制人、审核人、技术负责人、编制日期、监理单位、现场监理、总监。
2、竣工图章尺寸：50mm×80 mm。
3、竣工图章应使用不易褪色的红印泥，应盖在图标栏上方空白处。
4、利用施工图改绘竣工图，必须标明变更修改依据；凡施工图结构、工艺、平面布置等有重大改变，或变更部分超过图面1/3的，应当重新绘制竣工图。

４．２．６工程文件中文字材料幅面尺寸规格宜为Ａ４幅面（２９７ｍｍ×２１０ｍｍ）。

图纸宜采用国家标准图幅。

４．２．７工程文件的纸张应采用能够长期保存的韧力大、耐久性强的纸张。

图纸一般采用蓝晒图，竣工图应是新蓝图。

计算机出图必须清晰，不得使用计算机出图的复印件。

４．２．８所有竣工图均应加盖竣工图章。

１竣工图章的基本内容应包括：“竣工图”字样、施工单位、编制人、审核人、技术负责人、编制日期、监理单位、现场监理、总监。

２竣工图章示例如下（图４．２．８）：
３竣工图章尺寸为：５０ｍｍ×８０ｍｍ。

４竣工图章应使用不易褪色的红印泥，应盖在图标栏上方空白处。

４．２．９利用施工图改绘竣工图，必须标明变更修改依据；凡施工图结构、工艺、平面布置等有重大改变，或变更部分超过图面１／３的，应当重新绘制竣工图。

４．２．１０不同幅面的工程图纸应按《技术制图复制图的折叠方法》（ＧＢ／１０６０９．３－８９）统一折叠成Ａ４幅面（２９７ｍｍ×２１０ｍｍ），图标栏露在外面。

图４．２．８竣工图章示例。

15
图例 10-b 档号章样式
注：①尺寸单位统一为 mm； ②使用长仿宋体； ③字号为 14 号； ④竣工图章仅限用于房建工程。
图例 10：竣工图章、档号章样式
3. 竣工图边框线宽为 0.5mm。 4.各栏宽度如填写不方便可略作调整。
填项目名称
填竣工图名
7×10=70 88
施工单位 监理单位
编制人 审核人 专业监理工程师：
（法人单位名称） （法人单位名称）
编制日期 技术负责人
20
22.5
25
22.5
90
图例 10-a 竣工图章样式
档号
件数
页数
15
15
15
15151515施工单位法人单位名称监理单位法人单位名称编制人编制日期审核人技术负责人专业监理工程师
说明： 图例 9：竣工图框样式
1.图框线与外框边间的距离分别为 25mห้องสมุดไป่ตู้（装订边）、 10mm、10mm 和 10mm。
2.竣工图边框内文字均为长仿宋体，比例为 0.7，单行 字高采用 5mm，双行字高采用 4mm；“第几页共几页”采用 4mm。

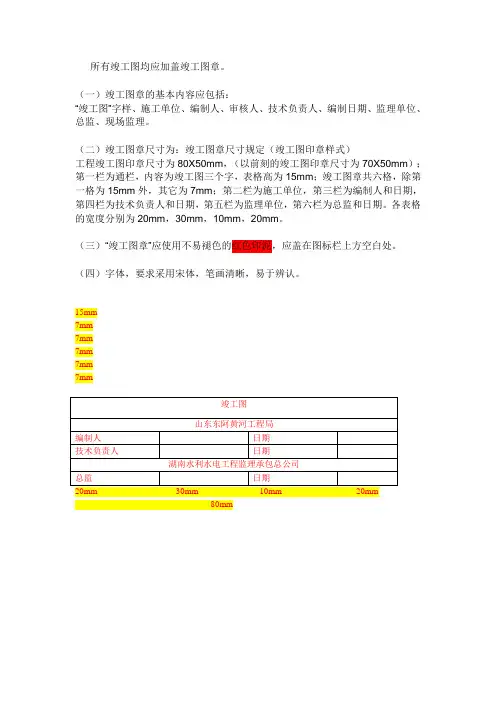

所有竣工图均应加盖竣工图章。

（一）竣工图章的基本内容应包括：
“竣工图”字样、施工单位、编制人、审核人、技术负责人、编制日期、监理单位、总监、现场监理。

（二）竣工图章尺寸为：竣工图章尺寸规定（竣工图印章样式）
工程竣工图印章尺寸为80X50mm，（以前刻的竣工图印章尺寸为70X50mm）；第一栏为通栏，内容为竣工图三个字，表格高为15mm；竣工图章共六格，除第一格为15mm外，其它为7mm；第二栏为施工单位，第三栏为编制人和日期，第四栏为技术负责人和日期，第五栏为监理单位，第六栏为总监和日期。

各表格的宽度分别为20mm，30mm，10mm，20mm。

（三）“竣工图章”应使用不易褪色的红色印泥，应盖在图标栏上方空白处。

（四）字体，要求采用宋体，笔画清晰，易于辨认。

15mm
7mm
7mm
7mm
7mm
7mm。
