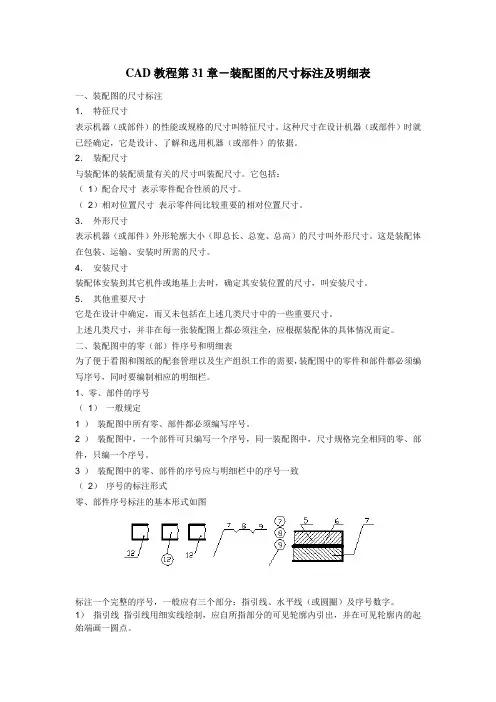

装配图的尺寸标注和技术要求
一. 装配图的尺寸标注:装配图的作用主要是用来表达机器的工作原理和零部件间的装配关系,因此不需要注出每个零件的所有尺寸,而只须标注以下几类尺寸。
1.性能规格尺寸
它是表示机器或部件的性能和规格的尺寸。这些尺寸在设计时就已经确定,是设计和使用机器的依据。
2.装配尺寸:是用来确定零、部件间配合要求,以保证机器工作精度和性能的尺寸,它分为两种:
( 1)配合尺寸
表达零件间配合性质的尺寸,也是拆画零件图时确定零件尺寸偏差的依据。
( 2)相对位置尺寸
表示两零件或部件间相对位置的尺寸。
3.安装尺寸:机器安装在地基上或部件与机器联接时所需要的尺寸。
4.外形尺寸:表示机器或部件总长、总宽、总高的尺寸。它是机器或部件包装、运输、安装和厂房设计的尺寸依据。
5.其它重要尺寸:机器或部件在设计中经过计算确定或选用的尺寸,但又未包括在上述几类尺寸中,这类尺寸在拆画零件图时不能改变。
以上五种尺寸在一张装配图上不一定都要标注,有时一个尺寸可兼有几个意义。所以在装配图上注尺寸时,要根据具体情况来定。
二. 装配图的技术要求:
装配图上一般应注写以下几方面的技术要求:
1.装配过程中的注意事项和装配后应满足的要求等。如精度要求、需要在装配时应满足的加工要求、密封要求等。
2.检验、试验的条件以及操作要求。
3.对产品的基本性能、维护、保养、运输以及使用要求。
