YTSZ系列变频调速电机

  • 格式：docx
  • 大小：22.90 KB
  • 文档页数：3

型号 标称功率 额定电流 额定转矩 额定转速 最大转矩 转动惯量 重 量 额定转矩倍

Type Nominal

Output Rated

current Rated

torque Rated

speed Max torque Moment of

inertia Weight Rated torque

kW A N.m r/min Times kg.m2 kg

YTSZ90S-4 1.1 3 7 1415 2.8 0.003 17

YTSZ90L-4 1.5 4 9.5 1415 2.8 0.004 27

YTSZ100L1-4 2.2 5.2 14 1435 3.2 0.008 33

YTSZ100L2-4 3 7 19 1435 3.2 0.01 37

YTSZ112M-4 4 9.5 25.4 1435 3 0.016 44

YTSZ132S-4 5.5 12 35 1455 3.2 0.028 80

YTSZ132M-4 7.5 15.5 47.7 1455 3.2 0.038 97

YTSZ160M-4 11 22 70 1465 3.5 0.085 125

YTSZ160L-4 15 29 95.5 1465 3.5 0.105 140

YTSZ180M-4 22 43.7 140 1465 3.5 0.148 210

YTSZ200L1-4 30 58 190.9 1465 3.2 0.248 280

YTSZ200L2-4 37 70 235.5 1465 3.2 0.282 300

YTSZ225M-4 45 84 286.4 1470 3.2 0.523 400

YTSZ250M-4 55 105 350.1 1470 3.2 0.733 480

YTSZ280S1-4 75 136 477.4 1465 3.3 1.17 530

YTSZ280S2-4 90 165 572.9 1465 3.3 1.383 565

YTSZ280M-4 110 200 700.2 1465 3.3 1.768 680

YTSZ315S-4 132 240 840.3 1465 3.5 2.878 900

YTSZ315M1-4 160 285 1018.5 1465 3.5 3.458 1025

YTSZ315M2-4 200 360 1273.3 1465 3.5 3.905 1095

YTSZ315L-4 220 385 1400.7 1465 3.2 4.336 1160

YTSZ355M-4 250 435 1591.7 1480 3.2 6.015 1500

YTSZ355L-4 315 550 2005.5 1480 3.2 7.445 1800

YTSZ400L1-4 355 615 2260.2 1475 3.2 10.27 2470

YTSZ400L2-4 400 685 2546.7 1475 3.2 12.68 2700

型号 标称功率 额定电流 额定转矩 额定转速 最大转矩 转动惯量 重 量 额定转矩倍

Type Nominal

Output Rated

current Rated

torque Rated

speed Max torque Moment of

inertia Weight Rated torque

kW A N.m r/min Times kg.m2 kg YTSZ112M-6 2.2 6.1 21 945 2.8 0.0185 44

YTSZ132S-6 3 7.5 28.6 960 3 0.0375 80

YTSZ132M1-6 4 9.5 38.2 960 3 0.0475 92

YTSZ132M2-6 5.5 12.8 52.5 960 3 0.0575 97

YTSZ160M-6 7.5 18 71.6 970 2.8 0.0875 125

YTSZ160L-6 11 26 105 970 2.8 0.1125 140

YTSZ180L-6 15 34 143 980 3 0.285 250

YTSZ200L1-6 22 45 210 980 2.9 0.38 300

YTSZ200L2-6 30 60 286 980 2.9 0.43 320

YTSZ225M-6 37 72 353 985 3.2 0.695 400

YTSZ250M-6 45 85 429 985 3.2 1.015 480

YTSZ280S-6 55 104 525 975 3.1 1.65 565

YTSZ280M-6 75 145 716.1 975 3.1 1.95 680

YTSZ315S-6 90 168 859.4 980 3 3.1 870

YTSZ315M1-6 110 205 1050.3 980 3 4.59 1025

YTSZ315M2-6 132 245 1260 980 3 5.19 1090

YTSZ315L-6 160 305 1528 980 3 5.78 1160

YTSZ355M1-6 200 370 1910 980 3.5 8.18 1600

YTSZ355M2-6 220 400 2101 980 3.5 9.31 1680

YTSZ355L-6 250 445 2387.5 980 3.5 11.45 1800

YTSZ400L1-6 315 605 3008.3 980 3.4 12.98 2600

YTSZ400L2-6 355 660 3390.3 980 3.2 13.97 2800

型号 标称功率 额定电流 额定转矩 额定转速 最大转矩 转动惯量 重 量 额定转矩倍

Type Nominal

Output Rated

current Rated

torque Rated

speed Max torque Moment of

inertia Weight Rated torque

kW A N.m r/min Times kg.m2 kg

YTSZ160L-8 7.5 19 95.5 730 2.8 0.1325 140

YTSZ180L-8 11 26 140.1 735 3 0.285 250

YTSZ200L-8 15 35 191 735 2.8 0.38 300

YTSZ225S-8 22 47 280.1 735 2.8 0.585 360

YTSZ225M-8 30 63 382 735 2.8 0.6925 400

YTSZ250M-8 37 76 471.1 735 2.8 1.0475 480

YTSZ280S-8 45 92 573 730 2.8 1.65 565

YTSZ280M-8 55 118 700.3 730 2.8 1.95 680 YTSZ315S-8 75 153 955 735 2.8 3.65 870

YTSZ315M1-8 90 182 1146 735 2.8 5.45 1025

YTSZ315M2-8 110 220 1400.7 735 2.8 6.13 1095

YTSZ315L-8 132 265 1680.8 735 2.8 6.82 1160

YTSZ355M1-8 160 320 2037.3 735 2.9 9.31 1600

YTSZ355M2-8 200 395 2546.7 735 2.9 11 1680

YTSZ355L-8 220 420 2801.3 735 2.9 13.5 1800

YTSZ400L-8 250 520 3183.3 730 2.8 13.95 2800

型号 标称功率 额定电流 额定转矩 额定转速 最大转矩 转动惯量 重 量 额定转矩倍

Type Nominal

Output Rated

current Rated

torque Rated

speed Max torque Moment of

inertia Weight Rated torque

kW A N.m r/min Times kg.m2 kg

YTSZ315S-10 55 124 875.4 585 2.8 3.65 870

YTSZ315M1-10 75 166 1193.7 585 2.8 5.45 1025

YTSZ315M2-10 90 196 1432.5 585 2.8 6.13 1095

YTSZ315L-10 110 230 1750.5 585 2.8 6.82 1160

YTSZ355M1-10 132 285 2101 585 2.7 9.69 1600

YTSZ355M2-10 160 336 2546.7 585 2.7 11 1680

YTSZ355L-10 200 425 3183.3 585 2.7 13.5 1800

YTSZ400L-10 220 510 3501.7 585 2.7 13.76 2800

合集下载

YVP、YVF、Y2、YFP变频电机系列-2

YVP、YVF、Y2、YFP变频电机系列-2

24小时服务138****9856 电话：************

YVF2系列变频调速专用三相异步电动机

YVF2 SERIES FREQUENCY VARIABLE SPEED REGULATION MOTOR

机座号 80~315 功率 0.55~200kW

基准频率 50Hz 绝缘等级 F

变频范围 ( 3 ) 5~ 100Hz 基准极数 4P 适用于：冶金、化工、纺织、制药、印刷、包装、食品等行业的机械，风机、泵类、输送线自动化设备及机床（如数控机床、加工中心）等领域。 Applications: various operation systems by which speed-regulation is needed, such as metallurgy, chemistry, textile, pumps, machine tool, etc. 特点： ●无级调速、调速范围宽 ●系统调速性能好、节能效果显著 ●采用耐高频脉冲电压冲击的绝缘材料和工艺 ●独立风机强制通风冷却 Features: ●Stepless adjustable speed operation in a wide range ●Good performance of the system, energy saving ●High-grade insulation material and special technological withstand high frequency pulse impact ●Separate fan for forced-ventilation

性能数据 Performance Data synchronous speed is 1500r/min at 50Hz 型 号 Type 功 率 kW 额定电流 Current A 额定转矩 Rated Torque N·m 恒转矩调频范围 Constant Torque Frequency Range Hz 恒功率调频范围 Constant Output Frequency Range Hz

变频电机介绍

变频电机介绍

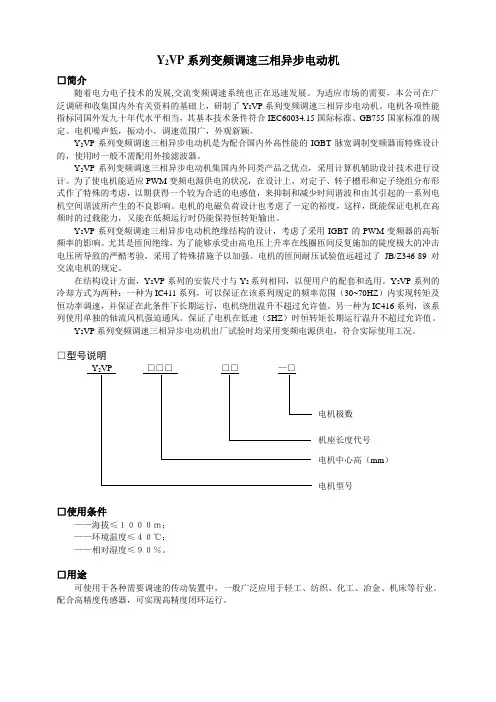

Y2VP系列变频调速三相异步电动机

□简介

随着电力电子技术的发展,交流变频调速系统也正在迅速发展。为适应市场的需要，本公司在广泛调研和收集国内外有关资料的基础上，研制了Y2VP系列变频调速三相异步电动机。电机各项性能指标同国外发九十年代水平相当，其基本技术条件符合IEC60034.15国际标准、GB755国家标准的规定。电机噪声低，振动小，调速范围广，外观新颖。

Y2VP系列变频调速三相异步电动机是为配合国内外高性能的IGBT脉宽调制变频器而特殊设计的，使用时一般不需配用外接滤波器。

Y2VP系列变频调速三相异步电动机集国内外同类产品之优点，采用计算机辅助设计技术进行设计。为了使电机能适应PWM变频电源供电的状况，在设计上，对定子、转子槽形和定子绕组分布形式作了特殊的考虑，以期获得一个较为合适的电感值，来抑制和减少时间谐波和由其引起的一系列电机空间谐波所产生的不良影响。电机的电磁负荷设计也考虑了一定的裕度，这样，既能保证电机在高频时的过载能力，又能在低频运行时仍能保持恒转矩输出。

Y2VP系列变频调速三相异步电动机绝缘结构的设计，考虑了采用IGBT的PWM变频器的高斩频率的影响。尤其是匝间绝缘，为了能够承受由高电压上升率在线圈匝间反复施加的陡度极大的冲击电压所导致的严酷考验，采用了特殊措施予以加强。电机的匝间耐压试验值远超过了JB/Z346-89对交流电机的规定。

在结构设计方面，Y2VP系列的安装尺寸与Y2系列相同，以便用户的配套和选用。Y2VP系列的冷却方式为两种：一种为IC411系列，可以保证在该系列规定的频率范围（30~70HZ）内实现转矩及恒功率调速，并保证在此条件下长期运行，电机绕组温升不超过允许值。另一种为IC416系列，该系列使用单独的轴流风机强迫通风。保证了电机在低速（5HZ）时恒转矩长期运行温升不超过允许值。

Y2VP系列变频调速三相异步电动机出厂试验时均采用变频电源供电，符合实际使用工况。

YVF3系列(中心高355-560)冶金专用低压大功率变频调速三相异步电动机样本

YVF3系列(中心高355-560)冶金专用低压大功率变频调速三相异步电动机样本

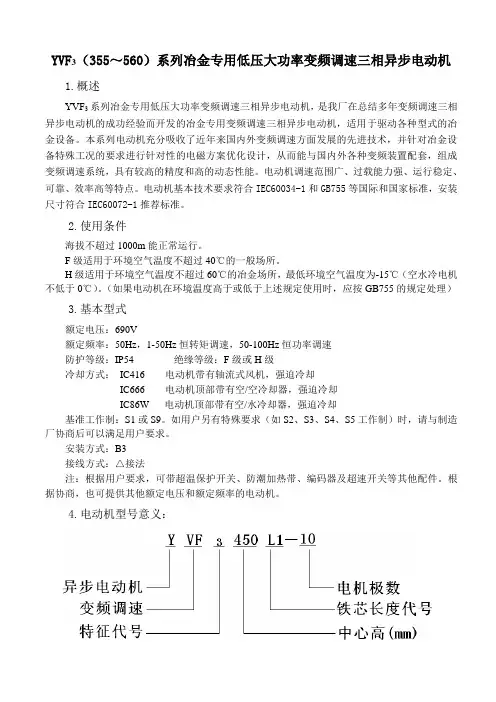

YVF3（355～560）系列冶金专用低压大功率变频调速三相异步电动机
