变频器选型---如何正确选择中小型断路器

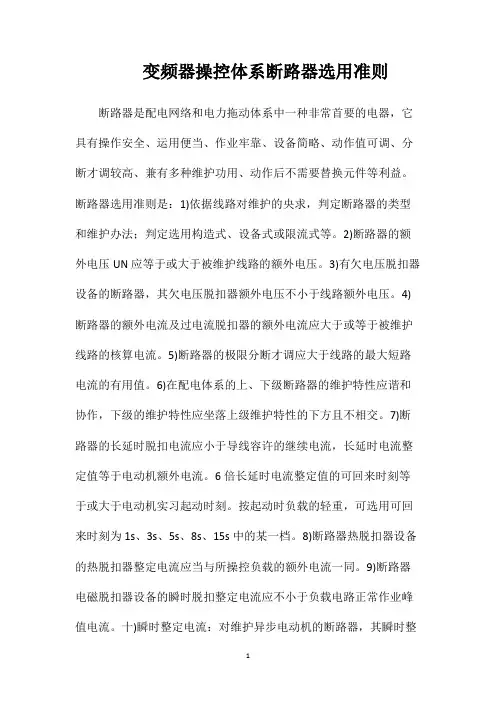

变频器操控体系断路器选用准则断路器是配电网络和电力拖动体系中一种非常首要的电器，它具有操作安全、运用便当、作业牢靠、设备简略、动作值可调、分断才调较高、兼有多种维护功用、动作后不需要替换元件等利益。

断路器选用准则是：1)依据线路对维护的央求，判定断路器的类型和维护办法；判定选用构造式、设备式或限流式等。

2)断路器的额外电压UN应等于或大于被维护线路的额外电压。

3)有欠电压脱扣器设备的断路器，其欠电压脱扣器额外电压不小于线路额外电压。

4)断路器的额外电流及过电流脱扣器的额外电流应大于或等于被维护线路的核算电流。

5)断路器的极限分断才调应大于线路的最大短路电流的有用值。

6)在配电体系的上、下级断路器的维护特性应谐和协作，下级的维护特性应坐落上级维护特性的下方且不相交。

7)断路器的长延时脱扣电流应小于导线容许的继续电流，长延时电流整定值等于电动机额外电流。

6倍长延时电流整定值的可回来时刻等于或大于电动机实习起动时刻。

按起动时负载的轻重，可选用可回来时刻为1s、3s、5s、8s、15s中的某一档。

8)断路器热脱扣器设备的热脱扣器整定电流应当与所操控负载的额外电流一同。

9)断路器电磁脱扣器设备的瞬时脱扣整定电流应不小于负载电路正常作业峰值电流。

十)瞬时整定电流：对维护异步电动机的断路器，其瞬时整定电流为8～15倍电动机额外电流；关于维护绕线型电动机的断路器，其瞬时整定电流为3～6倍电动机额外电流。

变频调速体系主电路中的断路器的首要作用是隔绝和维护，用于在变频器主电路缺点时安全跳闸断开变频器电源。

断路电流可按下式核算：IQN≥(1.3～1.4)IN(1)式中，IN为变频器的额外电流。

断路器的负载端可以接一台或多台变频器及别的负载，当变频器或别的负载发作短路缺点时，断路器可自动堵截电源供电，防止事端拓宽。

当电网失电时防止再来电自动接通变频器的电源而致使电气或机械事端。

在变频调速体系修补时，可用断路器安全地堵截电源，断路器可以运用一般断路器或高功用的电动机专用断路器。

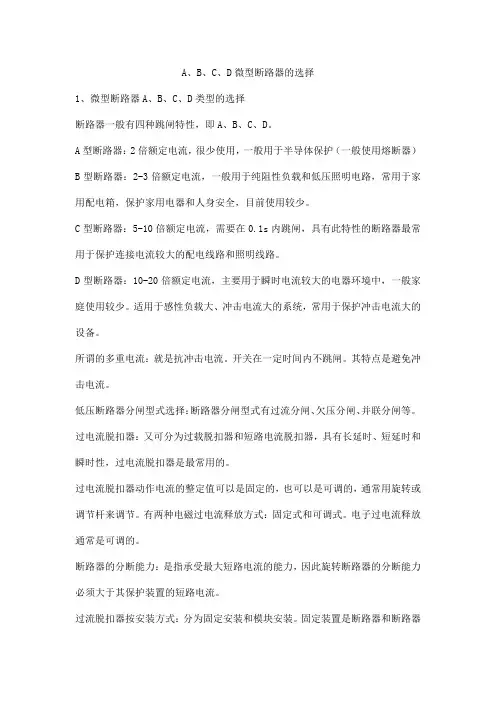

A、B、C、D微型断路器的选择1、微型断路器A、B、C、D类型的选择断路器一般有四种跳闸特性，即A、B、C、D。

A型断路器：2倍额定电流，很少使用，一般用于半导体保护（一般使用熔断器）B型断路器：2-3倍额定电流，一般用于纯阻性负载和低压照明电路，常用于家用配电箱，保护家用电器和人身安全，目前使用较少。

C型断路器：5-10倍额定电流，需要在0.1s内跳闸，具有此特性的断路器最常用于保护连接电流较大的配电线路和照明线路。

D型断路器：10-20倍额定电流，主要用于瞬时电流较大的电器环境中，一般家庭使用较少。

适用于感性负载大、冲击电流大的系统，常用于保护冲击电流大的设备。

所谓的多重电流：就是抗冲击电流。

开关在一定时间内不跳闸。

其特点是避免冲击电流。

低压断路器分闸型式选择：断路器分闸型式有过流分闸、欠压分闸、并联分闸等。

过电流脱扣器：又可分为过载脱扣器和短路电流脱扣器，具有长延时、短延时和瞬时性，过电流脱扣器是最常用的。

过电流脱扣器动作电流的整定值可以是固定的，也可以是可调的，通常用旋转或调节杆来调节。

有两种电磁过电流释放方式：固定式和可调式。

电子过电流释放通常是可调的。

断路器的分断能力：是指承受最大短路电流的能力，因此旋转断路器的分断能力必须大于其保护装置的短路电流。

过流脱扣器按安装方式：分为固定安装和模块安装。

固定装置是断路器和断路器出厂时加工成一个整体。

产品出厂后，释放器的额定电流不可调，模块化安装释放器作为断路器的安装模块，可以随时调整，具有很强的灵活性。

瞬时型：0.02s，用于短路保护；短延时型：0.1-0.4s，用于短路和过载保护；长延时型：小于10s，用于过载保护；目前常用的DZ系列空气开关（带漏电保护的小型断路器）有以下规格:C16、C25、C32、C40、C60、C80、C100等，其中C代表C的跳闸电流特性，即跳闸电流，如C20代表20a的跳闸电流，跳闸特性为C曲线。

3500W热水器安装一般选用C20断路器，6500w热水器安装一般采用C32断路器。

变频器控制系统断路器选用原则断路器是配电网络和电力拖动系统中一种特别重要的电器，它具有操作平安、使用便利、工作牢靠、安装简洁、动作值可调、分断力量较高、兼有多种爱护功能、动作后不需要更换元件等优点。

断路器选用原则是：1)依据线路对爱护的要求，确定断路器的类型和爱护形式；确定选用框架式、装置式或限流式等。

2)断路器的额定电压UN应等于或大于被爱护线路的额定电压。

3)有欠电压脱扣器装置的断路器，其欠电压脱扣器额定电压不小于线路额定电压。

4)断路器的额定电流及过电流脱扣器的额定电流应大于或等于被爱护线路的计算电流。

5)断路器的极限分断力量应大于线路的最大短路电流的有效值。

6)在配电系统的上、下级断路器的爱护特性应协调协作，下级的爱护特性应位于上级爱护特性的下方且不相交。

7)断路器的长延时脱扣电流应小于导线允许的持续电流，长延时电流整定值等于电动机额定电流。

6倍长延时电流整定值的可返回时间等于或大于电动机实际起动时间。

按起动时负载的轻重，可选用可返回时间为1s、3s、5s、8s、15s中的某一档。

8)断路器热脱扣器装置的热脱扣器整定电流应当与所掌握负载的额定电流全都。

9)断路器电磁脱扣器装置的瞬时脱扣整定电流应不小于负载电路正常工作峰值电流。

10)瞬时整定电流：对爱护异步电动机的断路器，其瞬时整定电流为8～15倍电动机额定电流；对于爱护绕线型电动机的断路器，其瞬时整定电流为3～6倍电动机额定电流。

变频调速系统主电路中的断路器的主要作用是隔离和爱护，用于在变频器主电路故障时平安跳闸断开变频器电源。

断路电流可按下式计算：IQN≥(1.3～1.4)IN (1)式中，IN为变频器的额定电流。

断路器的负载端可以接一台或多台变频器及其他负载，当变频器或其他负载发生短路故障时，断路器可自动切断电源供电，防止事故扩大。

当电网失电时防止再来电自动接通变频器的电源而引发电气或机械事故。

在变频调速系统检修时，可用断路器平安地切断电源，断路器可以使用一般断路器或高性能的电动机专用断路器。

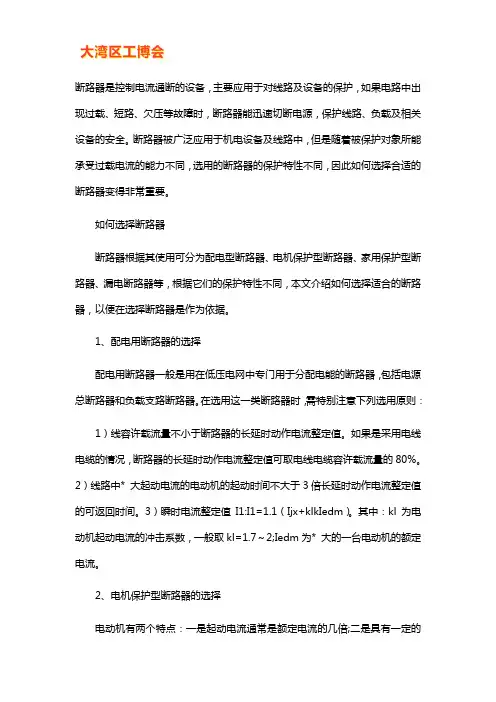

断路器是控制电流通断的设备，主要应用于对线路及设备的保护，如果电路中出现过载、短路、欠压等故障时，断路器能迅速切断电源，保护线路、负载及相关设备的安全。

断路器被广泛应用于机电设备及线路中，但是随着被保护对象所能承受过载电流的能力不同，选用的断路器的保护特性不同，因此如何选择合适的断路器变得非常重要。

如何选择断路器断路器根据其使用可分为配电型断路器、电机保护型断路器、家用保护型断路器、漏电断路器等，根据它们的保护特性不同，本文介绍如何选择适合的断路器，以便在选择断路器是作为依据。

1、配电用断路器的选择配电用断路器一般是用在低压电网中专门用于分配电能的断路器，包括电源总断路器和负载支路断路器。

在选用这一类断路器时，需特别注意下列选用原则：1）线容许载流量不小于断路器的长延时动作电流整定值。

如果是采用电线电缆的情况，断路器的长延时动作电流整定值可取电线电缆容许载流量的80%。

2）线路中* 大起动电流的电动机的起动时间不大于3倍长延时动作电流整定值的可返回时间。

3）瞬时电流整定值I1:I1=1.1（Ijx+klkIedm）。

其中：kl为电动机起动电流的冲击系数，一般取kl=1.7～2;Iedm为* 大的一台电动机的额定电流。

2、电机保护型断路器的选择电动机有两个特点：一是起动电流通常是额定电流的几倍;二是具有一定的过载能力。

所以，选择断路器来保护电动机时必须要注意到电动机的这两个特点，为保障电动机可靠地运行，在选择断路器时应注意以下几点：1）以电动机的额定电流来确定断路器的长延时动作电流整定值。

2）断路器的6倍长延时动作电流整定值的可返回时间》电动机的实际起动时间。

3）断路器的瞬时动作电流整定值：笼型电动机应为8～15倍脱扣器额定电流;绕线型电动机应为3～6倍脱扣器额定电流。

3、家用保护型断路器的选择在家庭供电中通常把断路器当作总电源保护开关或分支线保护开关用。

如果线路或家用电器发生短路或过载时，断路器能自动跳闸，切断电源，从而有效的保护这些设备免受损坏，将事故缩减到* 小的范围之内。

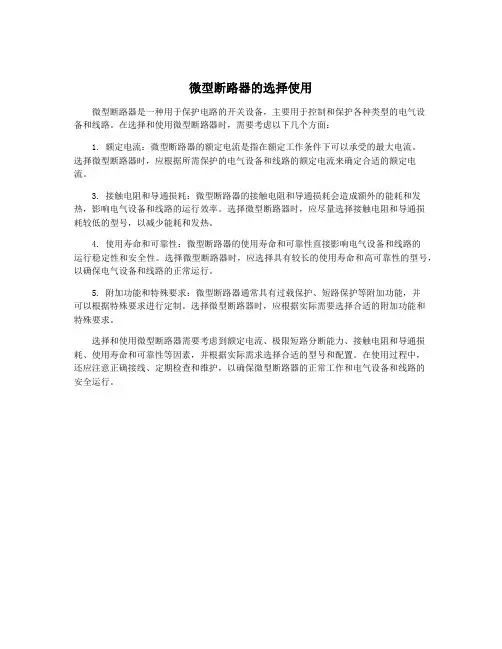

微型断路器的选择使用
微型断路器是一种用于保护电路的开关设备，主要用于控制和保护各种类型的电气设
备和线路。

在选择和使用微型断路器时，需要考虑以下几个方面：
1. 额定电流：微型断路器的额定电流是指在额定工作条件下可以承受的最大电流。

选择微型断路器时，应根据所需保护的电气设备和线路的额定电流来确定合适的额定电
流。

3. 接触电阻和导通损耗：微型断路器的接触电阻和导通损耗会造成额外的能耗和发热，影响电气设备和线路的运行效率。

选择微型断路器时，应尽量选择接触电阻和导通损
耗较低的型号，以减少能耗和发热。

4. 使用寿命和可靠性：微型断路器的使用寿命和可靠性直接影响电气设备和线路的
运行稳定性和安全性。

选择微型断路器时，应选择具有较长的使用寿命和高可靠性的型号，以确保电气设备和线路的正常运行。

5. 附加功能和特殊要求：微型断路器通常具有过载保护、短路保护等附加功能，并
可以根据特殊要求进行定制。

选择微型断路器时，应根据实际需要选择合适的附加功能和
特殊要求。

选择和使用微型断路器需要考虑到额定电流、极限短路分断能力、接触电阻和导通损耗、使用寿命和可靠性等因素，并根据实际需求选择合适的型号和配置。

在使用过程中，
还应注意正确接线、定期检查和维护，以确保微型断路器的正常工作和电气设备和线路的
安全运行。

变频器的选型和配置策略随着现代工业的发展，变频器在工业生产中扮演着越来越重要的角色。

变频器作为一种电力电子设备，能够调节电机的转速和电压，实现对电机的精准控制。

在选择和配置变频器时，需要考虑多个因素，以确保其在实际应用中能够发挥最佳性能。

本文将介绍变频器的选型和配置策略，帮助读者更好地了解并运用变频器。

一、需求分析在选型和配置变频器之前，首先需要进行详尽的需求分析。

根据不同的应用场景和工作需求，确定以下关键参数：1.1 负载特性：了解负载的功率、转矩以及转速范围等特性，以便选择合适的变频器。

负载类型通常分为恒功率负载、恒转矩负载和恒电流负载。

1.2 工作环境：考虑工作环境的湿度、温度、振动等因素，确保所选变频器能够适应恶劣的工作条件。

1.3 控制要求：确定对电机的控制要求，如启动时间、停机时间、加速度、减速度等。

这些参数将直接影响到变频器的选型。

1.4 经济性：需要综合考虑所选变频器的价格、功率因数、能效等因素，以确保最佳的经济效益。

二、选型策略在进行选型时，可以参考以下几个方面的建议：2.1 适应性：根据负载的特性选择变频器，确保其能够适应负载的全功率范围，避免超载或过载现象的发生。

2.2 控制精度：根据实际应用需求，选择具有较高控制精度的变频器，以确保对电机的精确控制和调节。

2.3 功率因数：选择功率因数较高的变频器，能够提高电网的利用率，降低电能的损耗。

2.4 通信接口：如果需要与其他设备进行通信和集成，可以选择支持多种通信接口的变频器，以便实现系统的联动控制。

2.5 维护保养：考虑变频器的可靠性和维护保养的便捷性，选择品牌口碑好、售后服务完善的厂家和产品。

三、配置策略选型完成后，需要进行合适的配置，以确保变频器在不同工况下都能正常运行。

3.1 额定功率：根据负载的功率确定所选变频器的额定功率，避免功率不匹配导致的性能下降或故障风险。

3.2 输出电压：根据电机的额定电压选择合适的变频器输出电压，确保电机能够正常运转。

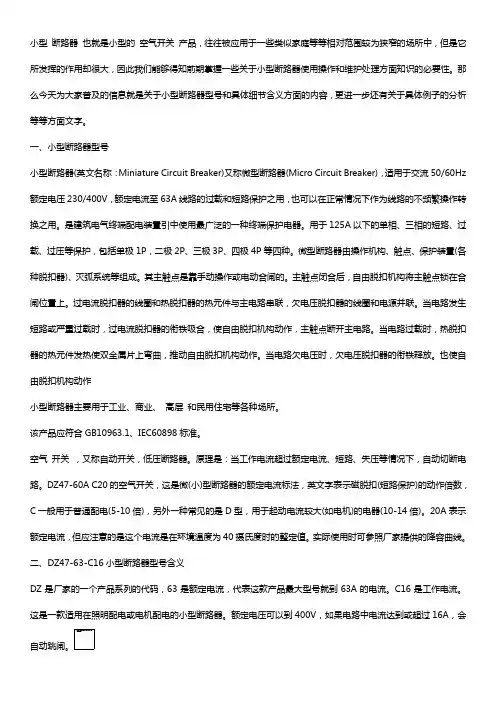

小型断路器也就是小型的空气开关产品，往往被应用于一些类似家庭等等相对范围较为狭窄的场所中，但是它所发挥的作用却很大，因此我们能够得知前期掌握一些关于小型断路器使用操作和维护处理方面知识的必要性。

那么今天为大家普及的信息就是关于小型断路器型号和具体细节含义方面的内容，更进一步还有关于具体例子的分析等等方面文字。

一、小型断路器型号小型断路器(英文名称：Miniature Circuit Breaker)又称微型断路器(Micro Circuit Breaker)，适用于交流50/60Hz 额定电压230/400V，额定电流至63A线路的过载和短路保护之用，也可以在正常情况下作为线路的不频繁操作转换之用。

是建筑电气终端配电装置引中使用最广泛的一种终端保护电器。

用于125A以下的单相、三相的短路、过载、过压等保护，包括单极1P，二极2P、三极3P、四极4P等四种。

微型断路器由操作机构、触点、保护装置(各种脱扣器)、灭弧系统等组成。

其主触点是靠手动操作或电动合闸的。

主触点闭合后，自由脱扣机构将主触点锁在合闸位置上。

过电流脱扣器的线圈和热脱扣器的热元件与主电路串联，欠电压脱扣器的线圈和电源并联。

当电路发生短路或严重过载时，过电流脱扣器的衔铁吸合，使自由脱扣机构动作，主触点断开主电路。

当电路过载时，热脱扣器的热元件发热使双金属片上弯曲，推动自由脱扣机构动作。

当电路欠电压时，欠电压脱扣器的衔铁释放。

也使自由脱扣机构动作小型断路器主要用于工业、商业、高层和民用住宅等各种场所。

该产品应符合GB10963.1、IEC60898标准。

空气开关，又称自动开关，低压断路器。

原理是：当工作电流超过额定电流、短路、失压等情况下，自动切断电路。

DZ47-60A C20的空气开关，这是微(小)型断路器的额定电流标法，英文字表示磁脱扣(短路保护)的动作倍数，C一般用于普通配电(5-10倍)，另外一种常见的是D型，用于起动电流较大(如电机)的电器(10-14倍)。

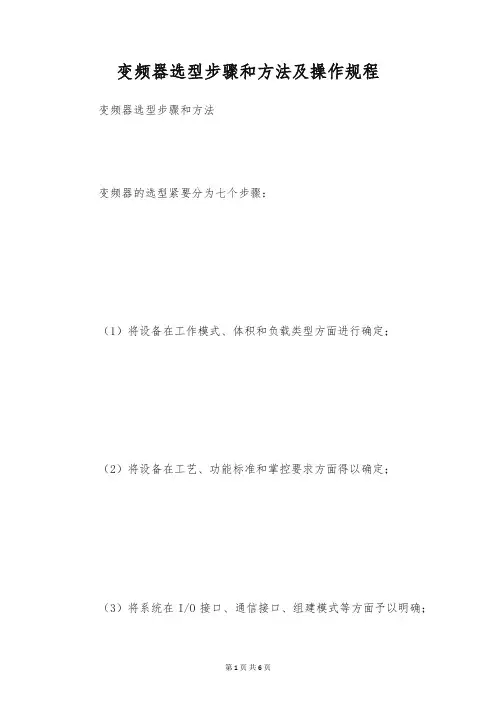

变频器选型步骤和方法及操作规程变频器选型步骤和方法变频器的选型紧要分为七个步骤：（1）将设备在工作模式、体积和负载类型方面进行确定；（2）将设备在工艺、功能标准和掌控要求方面得以确定；（3）将系统在I/O接口、通信接口、组建模式等方面予以明确；（4）概括全部的性能标准以及要求；（5）依据概括而得出的结论做直接招标或者技术咨询；（6）综合性比较使用寿命、价格、性能以及服务等方面；（7）将变频器的型号、规格、品牌和供应商予以明确。

就传动掌控系统在常规进行运转方面而言，对通用变频器进行明智的选择是至关紧要的，第一，应确定通用变频器进行使用的最后目标，依据生产机械在调速范围、速度响应、类型以及起动转矩、掌控精度等方面的要求上，全面分析变频器驱动负载特征，进而决议在选择通用变频器上选用何种功能构成掌控的系统，接着确定选用较好的掌控形式。

确定下来的通用变频器不但能够迎合生产工艺需要，而且符合于技术经济的标准。

同时，还要全面关注变频器在生产技术标准、功效、谐波、寿命、功率因数和销售服务等方面是否存在问题，同时，通用变频器持续运行，变频器在输出输入接口、通信指标、仿佛于直流制动单元以及电抗器等变频器的附件配套方面也是至关紧要的。

通用变频器的选择包括通用变频器的型式选择和容量选择两个方面，选择应遵奉并服从：第一：其紧要性能可以确保有效的充分工艺的需要第二：性价比应当比较理想。

在进行选择通用变频器类型的时候应当从负载特性动手。

在风机以及泵类等平衡转矩，在速度较低的时候具有较小的负载转矩，一般应选用一般或者专用功能型的通用变频器。

而恒转矩类负载或者静态转速精度要求过高的机械在选择上应当具有转矩掌控性能的高功能型的通用变频器，此通用变频器转矩速度较低、较硬的静态机械特性，负载冲击不会为其带来影响，有挖土机的性能。

为能够进行调速比较大下进行恒转矩调速，一般要将通用变频器体积予以加大。

而较高的精度要求、较好的动态性能、较快的速度响应的生产机械，比如注塑机、造纸机械或者轧钢机等，要选择直接进行转矩掌控或者矢量掌控型的通用变频器。

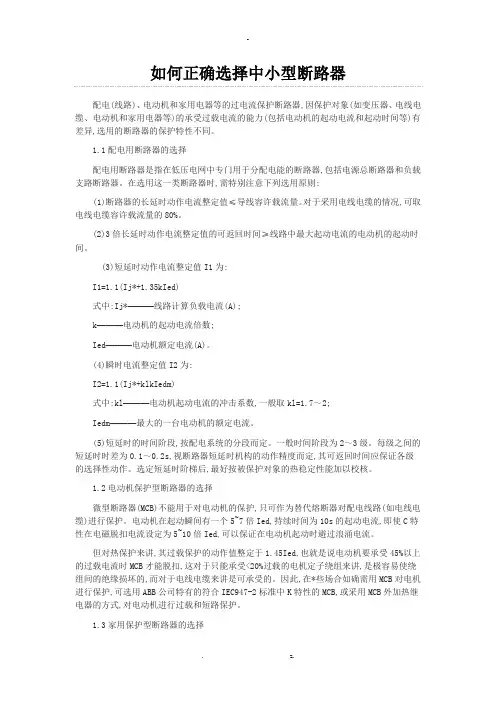

如何正确选择中小型断路器配电(线路)、电动机和家用电器等的过电流保护断路器,因保护对象(如变压器、电线电缆、电动机和家用电器等)的承受过载电流的能力(包括电动机的起动电流和起动时间等)有差异,选用的断路器的保护特性不同。

1.1配电用断路器的选择配电用断路器是指在低压电网中专门用于分配电能的断路器,包括电源总断路器和负载支路断路器。

在选用这一类断路器时,需特别注意下列选用原则:(1)断路器的长延时动作电流整定值≤导线容许载流量。

对于采用电线电缆的情况,可取电线电缆容许载流量的80%。

(2)3倍长延时动作电流整定值的可返回时间≥线路中最大起动电流的电动机的起动时间。

(3)短延时动作电流整定值I1为:I1=1.1(Ij*+1.35kIed)式中:Ij*———线路计算负载电流(A);k———电动机的起动电流倍数;Ied———电动机额定电流(A)。

(4)瞬时电流整定值I2为:I2=1.1(Ij*+klkIedm)式中:kl———电动机起动电流的冲击系数,一般取kl=1.7～2;Iedm———最大的一台电动机的额定电流。

(5)短延时的时间阶段,按配电系统的分段而定。

一般时间阶段为2～3级。

每级之间的短延时时差为0.1～0.2s,视断路器短延时机构的动作精度而定,其可返回时间应保证各级的选择性动作。

选定短延时阶梯后,最好按被保护对象的热稳定性能加以校核。

1.2电动机保护型断路器的选择微型断路器(MCB)不能用于对电动机的保护,只可作为替代熔断器对配电线路(如电线电缆)进行保护。

电动机在起动瞬间有一个5~7倍Ied,持续时间为10s的起动电流,即使C特性在电磁脱扣电流设定为5~10倍Ied,可以保证在电动机起动时避过浪涌电流。

但对热保护来讲,其过载保护的动作值整定于1.45Ied,也就是说电动机要承受45%以上的过载电流时MCB才能脱扣,这对于只能承受<20%过载的电机定子绕组来讲,是极容易使绕组间的绝缘损坏的,而对于电线电缆来讲是可承受的。

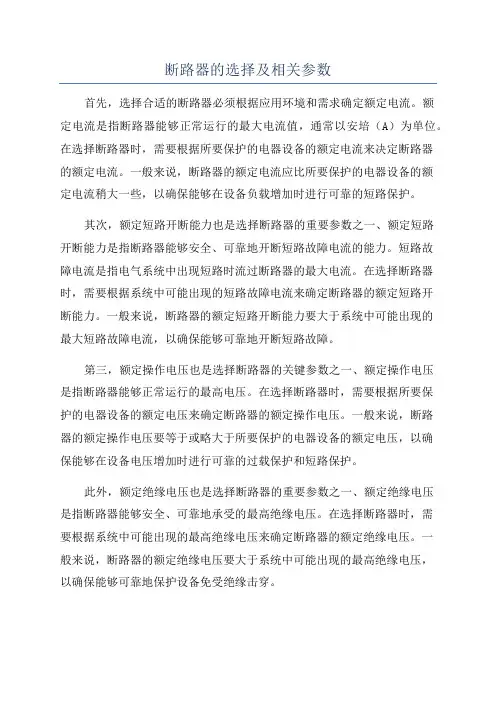

断路器的选择及相关参数首先，选择合适的断路器必须根据应用环境和需求确定额定电流。

额定电流是指断路器能够正常运行的最大电流值，通常以安培（A）为单位。

在选择断路器时，需要根据所要保护的电器设备的额定电流来决定断路器的额定电流。

一般来说，断路器的额定电流应比所要保护的电器设备的额定电流稍大一些，以确保能够在设备负载增加时进行可靠的短路保护。

其次，额定短路开断能力也是选择断路器的重要参数之一、额定短路开断能力是指断路器能够安全、可靠地开断短路故障电流的能力。

短路故障电流是指电气系统中出现短路时流过断路器的最大电流。

在选择断路器时，需要根据系统中可能出现的短路故障电流来确定断路器的额定短路开断能力。

一般来说，断路器的额定短路开断能力要大于系统中可能出现的最大短路故障电流，以确保能够可靠地开断短路故障。

第三，额定操作电压也是选择断路器的关键参数之一、额定操作电压是指断路器能够正常运行的最高电压。

在选择断路器时，需要根据所要保护的电器设备的额定电压来确定断路器的额定操作电压。

一般来说，断路器的额定操作电压要等于或略大于所要保护的电器设备的额定电压，以确保能够在设备电压增加时进行可靠的过载保护和短路保护。

此外，额定绝缘电压也是选择断路器的重要参数之一、额定绝缘电压是指断路器能够安全、可靠地承受的最高绝缘电压。

在选择断路器时，需要根据系统中可能出现的最高绝缘电压来确定断路器的额定绝缘电压。

一般来说，断路器的额定绝缘电压要大于系统中可能出现的最高绝缘电压，以确保能够可靠地保护设备免受绝缘击穿。

最后，额定频率也是选择断路器的关键参数之一、额定频率是指断路器能够正常运行的电气系统频率。

在选择断路器时，需要根据所要保护的电器设备所在的电气系统的频率来确定断路器的额定频率。

一般来说，断路器的额定频率要等于或略大于所要保护的电器设备所在的电气系统的频率，以确保能够正常工作。

精简却很实用，关于小型断路器选型指南。

一用途小型断路器主要适用于额定电压400V及以下、额定电流一般为125A以下的线路中进行过载和短路保护之用，也可作为电动机的不频繁工作和线路的不频繁转换之用。

小型断路器以其安装轨道化、尺寸模数化、功能多样化、造型艺术化、使用安全等特点而广泛使用在工业、商业、高层建筑和民用住宅等领域。

小型断路器符合下列标准：GB10963-1989家用及类似场所用断路器。

二分类小型断路器按极数可分为：1.单极小型断路器2.带一个保护极的二极小型断路器3.带二个保护极的二极小型断路器4.带三个保护极的三级小型断路器5.带三个保护极的四极小型断路器6.带四个保护极的四极小型断路器结构小型断路器一般由塑料外壳、操作机构、过电流脱扣器（包括瞬时和延时脱扣器）触头系统、灭弧室等组成。

下面介绍一种典型结构布局。

塑料外壳由底座和盖组成，所有零部件都装于塑料底座中。

当线路发生过载和短路故障时，延时脱扣器和瞬时脱扣器便通过传动杆顶开操作机构，从而带动触头的快速分断。

三小型断路器选用原则1. 一般选用原则1.小型断路器的额定工作电压≥线路额定电压2.小型断路器额定电流≥线路计算负载电流3.小型断路器的额定短路通断能力≥线路中可能出现的最大短路电流4.小型断路器瞬时脱扣器整定电流≤0.8倍线路末端单相对地短路电流2. 导线保护小型断路器的选用1.长延时电流整定值≤线路负载电流2.瞬时动作整定值≤(6-20)倍线路计算负载电流3. 电动机保护小型断路器的选用1.长延时电流整定值=电动机额定电流2.瞬时动作整定值=(8-15)倍电动机额定电流（对保护鼠笼型电动机）=(3-6)倍电动机额定电流（对保护绕线型电动机）四小型断路器选用注意事项1.环境温度对额定电流的影响，小型断路器的过载保护特性通常由采样元件（电阻）和感应元件（热双金属片）来完成，热双金属片受热弯曲而超过某一限度时，脱扣器跳扣，小型断路器断开而切除故障电流。

常用的断路器型号有哪些？断路器的参数怎么选择？一文帮你搞懂断路器是一种安全保障的电器产品，在发生电路负载的时候，这种断路器可以自动地切断电路，从而达到保护和保障的目的，避免后期埋下的进一步的安全隐患问题，那么断路器的参数，具体应该如何选择？对应的断路器的型号规格方面参考还有哪些呢？今天跟大家说说关于断路器的参数选择方面的分析，断路器的型号有很多，对应的体积不太一样，适合的电路也有很大的区别，大家应该综合了解。

一、断路器型号和规格（1）按额定电流分：1、zhi2、3、4、5、6、10、16、16、20、25、32、40、50、60、63、100(A）。

（2）按极数分:单极、二极、三极、四极;（3）按脱扣形式分：C型(5ln~10ln)、D型(10ln~16ln)每个公司的型号都不尽相同，一般说几极几A的就可以。

小型断路器常见的比较优秀的有：C65、C120 、EA9、INT125等系列产品。

参数区别如下：（1）N---分断能力，N为6000A，H为10000A，L为15kA。

（2）C---脱扣曲线，B为电子保护，C为配电保护，D为动力保护。

（3）20A---额定电流，有1、2、4、6、10、16、20、25、32、40、50、63A。

（4）2P---极数，有1、2、3、4极。

二、断路器的参数的选择（1）一般选用原则根据用途选择断路器的型式及极数；根据最大工作电流选择断路器的额定电流；根据需要选择脱扣器的类型，附件的种类和规格。

具体要求是：1）断路器的额定工作电压≥线路额定电压；2）断路器的额定短路通断能力≥线路计算负载电流；3）断路器的额定短路通断能力≥线路中可能出现的最大短路电流（一般按有效值计算）；4）线路末端单相对地短路电流≥1.25倍断路器瞬时（或短延时）脱扣整定电流；5）断路器欠压脱扣器额定电压等于线路额定电压；6）断路器的分励脱扣器额定电压等于控制电源电压；7）电动传动机构的额定工作电压等于控制电源电压；8）断路器用于照明电路时，电磁脱扣器的瞬时整定电流一般取负载电流的6倍。

简述断路器选择的内容和具体方法
断路器选择的内容和具体方法如下：
1. 确定电气参数：包括额定电压、额定电流、额定频率等，需要根据实际使用情况来确定。

2. 考虑故障电流：应基于系统故障电流和保护选择来确定。

3. 考虑环境条件：包括使用环境的温度、湿度、海拔高度等，应根据实际情况来确定。

4. 机械参数：断路器的尺寸、重量、安装方式等，应根据安装场所和要求来选择。

5. 品牌和价格：应选择知名品牌和合理价格的产品，以保证质量和性价比。

6. 可靠性：应选择具有高可靠性的断路器，以确保在使用过程中不会出现故障。

7. 额定短路承受能力：应根据系统的短路电流选择具有足够承受能力的断路器。

8. 附加功能：如过载保护、短路保护、地震保护、防护等，应根据实际需求选择。

9. 综合考虑品牌、功能需求、线路需求、负载电流等因素。

10. 安装前核对产品参数，连接导线要与额定电流相对应，偏大或偏小的导线均会影响断路器的正常保护功能。

11. 正常使用过程中，如漏电断路器跳闸，须查明并排除故障后才能复位合闸。

每月按一次试验按钮（一般在正前方面板处，以字母“T”标识），确保漏电保护功能正常。

12. 日常维护方面需要经常清除外部灰尘，保持清洁；检查手柄能否正常合分、连接导线是否松动等。

以上内容仅供参考，如需更多信息，建议查阅相关文献或咨询电气工程师。

变频器怎么选择_变频器选型原则与步骤详解变频器（Variable-frequency Drive，VFD）是应用变频技术与微电子技术，通过改变电机工作电源频率方式来控制交流电动机的电力控制设备。

变频器主要由整流（交流变直流）、滤波、逆变（直流变交流）、制动单元、驱动单元、检测单元微处理单元等组成。

变频器靠内部IGBT的开断来调整输出电源的电压和频率，根据电机的实际需要来提供其所需要的电源电压，进而达到节能、调速的目的，另外，变频器还有很多的保护功能，如过流、过压、过载保护等等。

随着工业自动化程度的不断提高，变频器也得到了非常广泛的应用。

衡量一个通用变频器性能好坏的主要指标有：起动转矩、控制方式、转矩控制精度、速度控制精度、速度控制方式、控制信号种类、频率跳跃功能、载波频率、多段速度设定、通信接口等。

变频器选型的是否正确对于机械设备的电控系统正常运行起着至关重要的作用。

小编建议大家变频器选型的时候首先要弄清楚机械设备的类型、负载转矩特性、起动转矩、调速范围、静态速度精度和使用环境的要求等现场所需条件，然后才决定选择使用何种控制方式和防护结构的变频器是最合适的。

所谓合适，是在满足机械设备中实际工艺生产的要求和使用场合前提下所说的一个说法，实现变频器的应用最佳性价比。

一、变频器选型原则具体来讲，低压通用变频器的选择包括低压通用变频器的型式选择和容量选择两个方面，选择变频器的基本原则有两方面：变频器功能特性能保证可靠地实现工艺要求，能获得相对较好的性价比。

为使变频器功能特性能保证可靠地实现工艺要求，在变频器选型时应密切关注以下技术参数：1、根据电机实际工作电流选择变频器电机实际工作电流是变频器选型最关键的因素，变频器在长时间工作时必须满足变频器输。

断路器的选型方法
1、根据负荷的类型：主要分为配电系统及电动机保护用。

2、根据负荷的容量：选择断路器额定电流大于负荷工作电流。

3、根据短路电流选择：断路器额定运行短路分断能力大于线路预期短路电流值。

断路器的短路分断能力决定了断路器的可靠性，但在保证线路安全性的情况，不必一味追求高分断性，以造成浪费。

断路器的选型注意事项
1、分断能力的不同
断路器分断能力有两个重要指标：额定运行短路分断能力Ics(按规定的实验程序所规定的条件，包括断路器继续承载其额定电流能力的分断能力)和额定极限短路分断能力Icu(按规定的实验程序所规定的条件，包括断路器继续承载其额定电流能力的分断能力)。

两者的区别在于额定极限短路分断能力是指断路器在分断了出线端三相短路电流后还可以再运行并再分断这一短路电流一次，至于以后是否能正常接通和分断，不予以保证。

而额定运行短路分断能力则需在以上情况下仍能多次正常分断。

2、断路器间的配合使用
单一断路器的选择直接影响整体配件线路及导线截面的选择。

需根据系统的整体组成选择断路器。

以做到线路任一点产生故障可由相邻上一级断路器消除故障。

以上小编为大家科普了断路器的选型方法以及选型注意事项，断路器的主要作用有：1.正常情况下接通和断开高压电路中的空载及负荷电流;2.在系统发生故障时能与保护装置和自动装置相配合,迅速切断故障电流,防止事故扩大,从而保证系统安全运行。

可以看出断路器和我们日常生活息息相关，正确地选择和使用断路器是必须的，希望大家在进行断路器选型的时候能够根据实际情况选择合适的产品。

微型断路器的选择使用微型断路器是一种用于电气系统的保护装置，它能够自动断开电路和防止过载，以保护电气设备和人员安全。

在选择使用微型断路器时，需要考虑多个因素，包括额定电压、额定电流、断路能力、动作特性和安装方式等。

本文将就这些因素依次进行分析，帮助用户更好地选择和使用微型断路器。

首先要考虑的因素是额定电压。

微型断路器的额定电压范围一般为直流和交流电压，常见的有12V、24V、110V、230V等。

在选择微型断路器时，需要根据实际电路的工作电压来确定合适的额定电压，确保微型断路器可以正常工作并保护电路。

接着是断路能力。

断路能力是指微型断路器在发生短路或过载时能够安全可靠地切断电路的能力。

断路能力一般由标有断路容量的数值来表示，通常为6kA、10kA、20kA等。

在选择微型断路器时，需要根据电气系统的短路容量来确定合适的断路能力，确保微型断路器能够有效地保护电路。

还需考虑微型断路器的动作特性。

微型断路器的动作特性包括瞬时动作特性和时间-电流特性。

瞬时动作特性是指微型断路器在电路发生短路时能够立即动作，将电路切断；时间-电流特性是指微型断路器在电路发生过载时能够在一定的时间内动作，将电路切断。

在选择微型断路器时，需要根据电路的特性和要求来确定合适的动作特性，确保微型断路器能够及时有效地对电路进行保护。

最后是安装方式。

微型断路器的安装方式一般有插入式和固定式两种。

插入式微型断路器适用于插座式安装，可以方便地更换和维修；固定式微型断路器适用于固定安装，能够提供更加可靠的保护。

在选择微型断路器时，需要根据实际安装需求来确定合适的安装方式，确保微型断路器能够有效地保护电路。

微型断路器的选择使用微型断路器是一种常用的电气保护装置，广泛应用于低压配电系统中。

它具有体积小、重量轻、操作可靠、重复使用等优点，因此在电力、通信、交通、工业控制等领域得到了广泛的应用。

选择合适的微型断路器对于保障设备运行的安全性和稳定性至关重要，下面将从额定电流、额定电压、动作特性和额定短路中断能力四个方面介绍微型断路器的选择使用。

额定电流是决定微型断路器是否能够正常工作的重要因素。

在选择微型断路器时，需根据所需保护的设备或线路的额定电流来确定断路器的额定电流，以确保断路器能够在额定电流范围内正常工作。

一般来说，断路器的额定电流应大于等于被保护设备或线路的额定电流，但不宜过大，以免过大的额定电流造成断路器过灵敏，频繁跳闸。

在选择微型断路器时，应根据实际需求仔细选择合适的额定电流。

动作特性也是选择微型断路器的重要考虑因素之一。

微型断路器的动作特性包括过载保护和短路保护两种。

过载保护是指断路器在电路中出现过载时自动跳闸，保护设备免受过负荷电流的损害。

短路保护是指断路器在电路中出现短路时迅速跳闸，阻止电弧的继续发展，确保电路的安全。

选择微型断路器时，应根据要保护设备或线路的特性来选择适当的动作特性，以实现最佳的保护效果。

额定短路中断能力也是选择微型断路器的重要参考指标之一。

额定短路中断能力是指断路器在电路中出现短路时能够承受的最大短路电流。

选用微型断路器时，需根据电路短路电流的大小来确定断路器的额定短路中断能力，以确保断路器能够正常工作并保护电路。

选择合适的微型断路器应根据其额定电流、额定电压、动作特性和额定短路中断能力等因素来进行判断。

在选择之前，需仔细了解被保护设备或线路的参数，以确保选用适当的微型断路器，保障设备运行的安全性和稳定性。

变频器怎么选型选购先看电机的额定功率和额定电流，再看是不是恒转矩还是变转矩负载，另外你用的是多少伏的电压输入到变频器。

其他的看看通信或者是要不要四象限或者二象限等。

品牌的话国产的也不错，变频器技术现在很成熟了，没必要买国外那么贵的东西。

为了实现大调速比的恒转矩调速，常采用加大通用变频器容量的方法。

对于要求精度高、动态性能好、速度响应快的生产机械（如造纸机械、注塑机、轧钢机等），应采用矢量控制或直接转矩控制型通用变频器。

1、电机的规格指标参数变频器在使用过程中带动的是电机，所以，变频器的选型可以从电机的角度来选择型号、规格。

那首先，我们就必须先了解电机的各项规格指标参数。

每台电机都有它自己出厂的铭牌，从铭牌上，我们不难找到电机的各项参数。

这些参数中，我们需要了解的主要参数有：电机的额定电压、额定电流、额定频率、额定转速等。

2、电机的额定电压：电机的额定电压一般有110V、220V、380V、690V、1140V、6kV等。

我公司现生产的变频器电压等级有：220V、380V、690V、1140V。

如有其它非标准的电压等级，请及时咨询生产厂家或各地办事处及经销商。

3、电机的额定电流：电机的额定电流根据电机的功率不同而不同。

选择变频器时，变频器的额定电流应大于或等于电机的额定电流，特殊情况应将变频器功率档次放大一档。

4、电机的额定频率：普通电机的额定频率一般是50～60Hz，高速电机有1000～3000Hz等。

CH_100系列可满足0～600Hz电机的需要，如需更高频率，请选用CH_150系列变频器。

电机的额定转速：电机有分为2极、4极、6极、8极等，极数越高，转速越低，同功率电流也越大。

我们一般用的电机的额定转速是1500 rpm对应4极电机。

变频器也是根据4极电机来设计的。

2极对应3000 rpm、6极对应960 rpm、8极对应720 rpm左右。

5、温度和湿度温度对变频器的影响：变频器的使用环境温度一般适用在-10℃～+40℃，湿度在低于90%的环境工作中。
