静电场、电磁感应练习

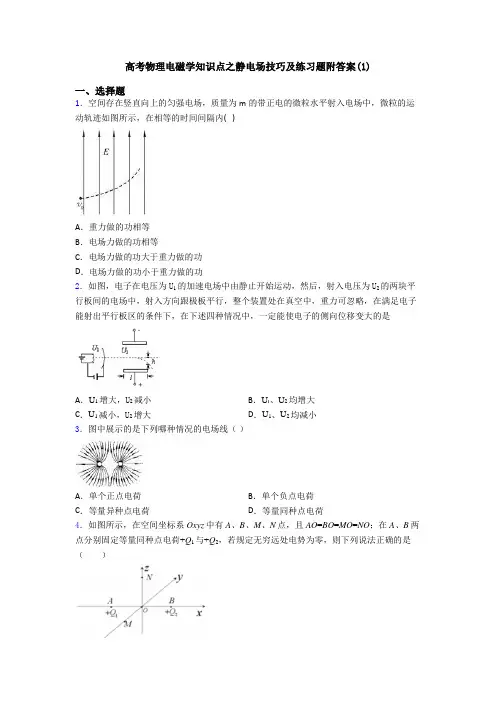

高考物理电磁学知识点之静电场技巧及练习题附答案(1)一、选择题1．空间存在竖直向上的匀强电场，质量为m的带正电的微粒水平射入电场中，微粒的运动轨迹如图所示，在相等的时间间隔内( )A．重力做的功相等B．电场力做的功相等C．电场力做的功大于重力做的功D．电场力做的功小于重力做的功2．如图，电子在电压为U1的加速电场中由静止开始运动，然后，射入电压为U2的两块平行板间的电场中，射入方向跟极板平行，整个装置处在真空中，重力可忽略，在满足电子能射出平行板区的条件下，在下述四种情况中，一定能使电子的侧向位移变大的是A．U1增大，U2减小B．Uı、U2均增大C．U1减小，U2增大D．U1、U2均减小3．图中展示的是下列哪种情况的电场线（）A．单个正点电荷B．单个负点电荷C．等量异种点电荷D．等量同种点电荷4．如图所示，在空间坐标系Oxyz中有A、B、M、N点，且AO=BO=MO=NO；在A、B两点分别固定等量同种点电荷+Q1与+Q2，若规定无穷远处电势为零，则下列说法正确的是（）A．O点的电势为零B．M点与N点的电场强度相同C．M点与N点的电势相同D．试探电荷+q从N点移到无穷远处，其电势能增加5．如图所示，水平放置的平行板电容器，上板带负电，下板带正电，断开电源后一带电小v水平射入电场，且沿下板边缘飞出，若下板不动，将上板上移一小段距离，小球以速度v从原处飞入，则带电小球（）球仍以相同的速度A．将打在下板中央B．仍沿原轨迹由下板边缘飞出C．不发生偏转，沿直线运动D．若上板不动，将下板下移一段距离，小球可能打在下板的中央6．图中虚线为电场中与场强方向垂直的等间距平行直线，两粒子M、N质量相等，所带电荷的绝对值也相等．现将M、N从虚线上的O点以相同速率射出，两粒子在电场中运动的轨迹分别如图中两条实线所示．点a、b、c为实线与虚线的交点，已知O点电势高于c 点．若不计重力，则A．M带负电荷，N带正电荷B．N在a点的速度与M在c点的速度大小相同C．N在从O点运动至a点的过程中克服电场力做功D．M在从O点运动至b点的过程中，电场力对它做的功等于零7．研究与平行板电容器电容有关因素的实验装置如图所示，下列说法正确的是( )A．实验前，只用带电玻璃棒与电容器a板接触，能使电容器带电B．实验中，只将电容器b板向上平移，静电计指针的张角变小C．实验中，只在极板间插入有机玻璃板，静电计指针的张角变大D．实验中，只增加极板带电量，静电计指针的张角变大，表明电容增大8．如图所示，在平面直角坐标系中，有方向平行于坐标平面的匀强电场，其中坐标原点O 处的电势为0V ，点A 处的电势为6V ，点B 处的电势为3V ，则电场强度的大小为A ．200V /mB ．2003/V mC ．100/V mD ．1003/V m9．一个电子只在电场力作用下从a 点运动到b 点的轨迹如图中虚线所示，图中一组平行实线可能是电场线也可能是等势面，下列说法中正确的是A ．如果实线是电场线，则a 点的电势比b 点的电势高B ．如果实线是等势面，则a 点的电势比b 点的电势低C ．如果实线是电场线，则电子在a 点的电势能比在b 点的电势能大D ．如果实线是等势面，则电子在a 点的电势能比在b 点的电势能大10．如图甲，倾角为θ的光滑绝缘斜面，底端固定一带电量为Q 的正点电荷．将一带正电小物块(可视为质点)从斜面上A 点由静止释放，小物块沿斜面向上滑动至最高点B 处，此过程中小物块的动能和重力势能随位移的变化图象如图乙(E 1和x 1为已知量)．已知重力加速度为g ，静电力常量为k ，由图象可求出( )A ．小物块的带电量B ．A 、B 间的电势差C ．小物块的质量D ．小物块速度最大时到斜面底端的距离11．如图所示，实线为不知方向的三条电场线，从电场中M 点以相同速度垂直于电场线方向飞出a b 、两个带电粒子，仅在电场力作用下的运动轨迹如图中虚线所示。

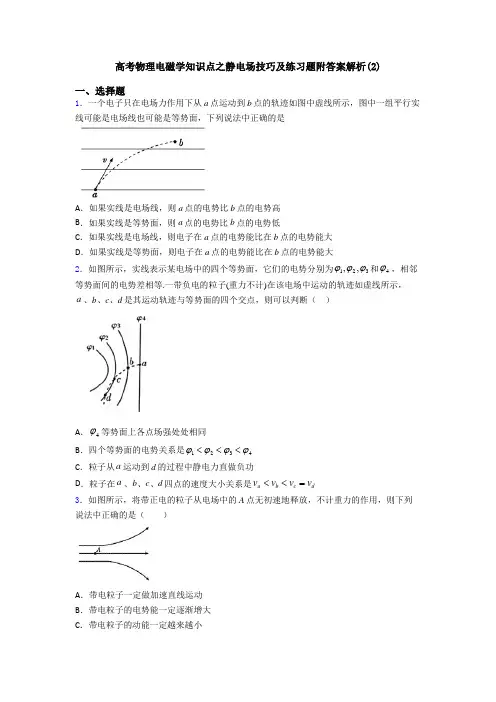

高考物理电磁学知识点之静电场技巧及练习题附答案解析(2)一、选择题1．一个电子只在电场力作用下从a 点运动到b 点的轨迹如图中虚线所示，图中一组平行实线可能是电场线也可能是等势面，下列说法中正确的是A ．如果实线是电场线，则a 点的电势比b 点的电势高B ．如果实线是等势面，则a 点的电势比b 点的电势低C ．如果实线是电场线，则电子在a 点的电势能比在b 点的电势能大D ．如果实线是等势面，则电子在a 点的电势能比在b 点的电势能大2．如图所示，实线表示某电场中的四个等势面，它们的电势分别为123,,ϕϕϕ和4ϕ，相邻等势面间的电势差相等.一带负电的粒子(重力不计)在该电场中运动的轨迹如虚线所示，a 、b 、c 、d 是其运动轨迹与等势面的四个交点，则可以判断（ ）A ．4ϕ等势面上各点场强处处相同B ．四个等势面的电势关系是1234ϕϕϕϕ<<<C ．粒子从a 运动到d 的过程中静电力直做负功D ．粒子在a 、b 、c 、d 四点的速度大小关系是a b c d v v v v <<=3．如图所示，将带正电的粒子从电场中的A 点无初速地释放，不计重力的作用，则下列说法中正确的是（ ）A ．带电粒子一定做加速直线运动B ．带电粒子的电势能一定逐渐增大C ．带电粒子的动能一定越来越小D ．带电粒子的加速度一定越来越大4．如图所示的电场中，虚线a 、b 、c 为三个等势面，相邻等势面之间的电势差相等，即ab BC U U ，一带负电的质点仅在电场力的作用下通过该区域时的运动轨迹如实线所示，P 、Q 是这条轨迹上的两点，由此可知A ．a 、b 、c 三个等势面中，a 的电势最高B ．带电质点在P 点的动能比在Q 点大C ．带电质点在P 点的电势能比在Q 点小D ．带电质点在P 点时的加速度比在Q 点小5．如图所示，水平放置的平行板电容器，上板带负电，下板带正电，断开电源后一带电小球以速度0v 水平射入电场，且沿下板边缘飞出，若下板不动，将上板上移一小段距离，小球仍以相同的速度0v 从原处飞入，则带电小球（ ）A ．将打在下板中央B ．仍沿原轨迹由下板边缘飞出C ．不发生偏转，沿直线运动D ．若上板不动，将下板下移一段距离，小球可能打在下板的中央6．空间存在平行于纸面方向的匀强电场，纸面内ABC 三点形成一个边长为1cm 的等边三角形。

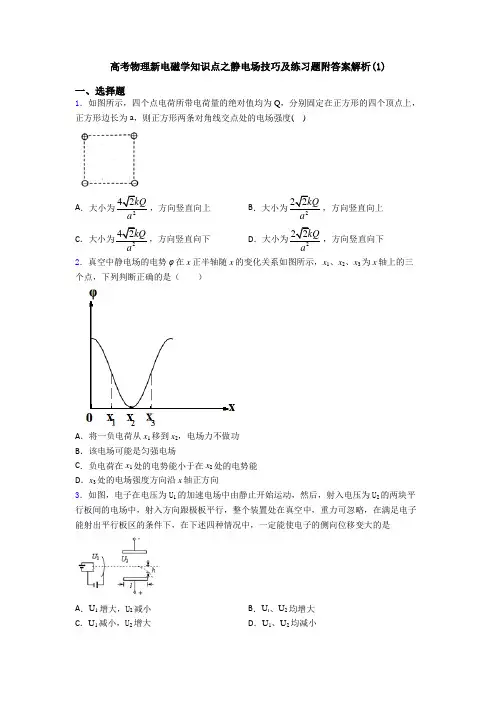

高考物理新电磁学知识点之静电场技巧及练习题附答案解析(1)一、选择题1．如图所示，四个点电荷所带电荷量的绝对值均为Q，分别固定在正方形的四个顶点上，正方形边长为a，则正方形两条对角线交点处的电场强度( )A．大小为42kQ，方向竖直向上B．大小为22kQ，方向竖直向上C．大小为42kQ，方向竖直向下D．大小为22kQ，方向竖直向下2．真空中静电场的电势φ在x正半轴随x的变化关系如图所示，x1、x2、x3为x轴上的三个点，下列判断正确的是（）A．将一负电荷从x1移到x2，电场力不做功B．该电场可能是匀强电场C．负电荷在x1处的电势能小于在x2处的电势能D．x3处的电场强度方向沿x轴正方向3．如图，电子在电压为U1的加速电场中由静止开始运动，然后，射入电压为U2的两块平行板间的电场中，射入方向跟极板平行，整个装置处在真空中，重力可忽略，在满足电子能射出平行板区的条件下，在下述四种情况中，一定能使电子的侧向位移变大的是A．U1增大，U2减小B．Uı、U2均增大C．U1减小，U2增大D．U1、U2均减小4．在如图所示的电场中, A、B两点分别放置一个试探电荷, F A、F B分别为两个试探电荷所受的电场力．下列说法正确的是A．放在A点的试探电荷带正电B．放在B点的试探电荷带负电C．A点的电场强度大于B点的电场强度D．A点的电场强度小于B点的电场强度5．如图所示，三条平行等间距的虚线表示电场中的三个等势面，电势分别为10V、20V、30V，实线是一带电粒子（不计重力）在该区域内的运动轨迹，a、b、c是轨迹上的三个点，下列说法正确的是（）A．粒子在三点所受的电场力不相等B．粒子必先过a，再到b，然后到cC．粒子在三点所具有的动能大小关系为E kb＞E ka＞E kcD．粒子在三点的电势能大小关系为E pc＜E pa＜E pb6．如图所示，在空间坐标系Oxyz中有A、B、M、N点，且AO=BO=MO=NO；在A、B两点分别固定等量同种点电荷+Q1与+Q2，若规定无穷远处电势为零，则下列说法正确的是（）A．O点的电势为零B．M点与N点的电场强度相同C．M点与N点的电势相同D．试探电荷+q从N点移到无穷远处，其电势能增加7．三个α粒子在同一地点沿同一方向飞入偏转电场，出现了如图所示的轨迹，由此可以判断下列不正确的是A．在b飞离电场的同时,a刚好打在负极板上B．b和c同时飞离电场C．进电场时c的速度最大,a的速度最小D．动能的增加值c最小,a和b一样大8．两个相同的金属小球，所带电荷量大小之比为1:9，相距为r（r远大于金属球的直径），两球之间的库仑引力大小为F。

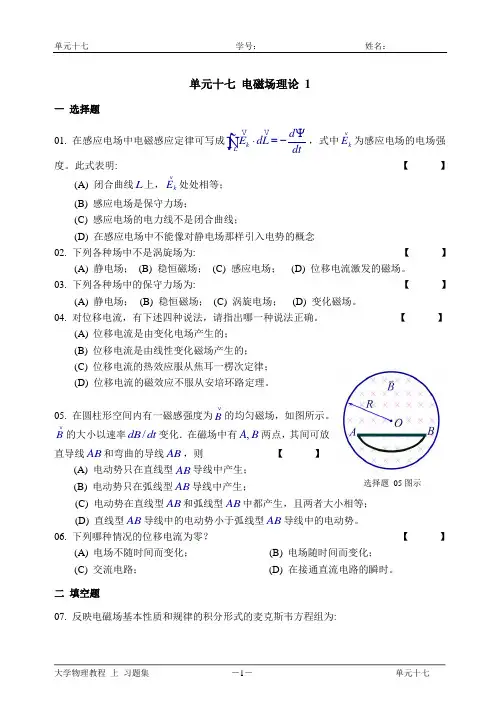

选择题_05图示单元十七 电磁场理论 1一 选择题01. 在感应电场中电磁感应定律可写成kL d E dL dtψ⋅=-⎰ ，式中k E 为感应电场的电场强度。

此式表明: 【 】(A) 闭合曲线L 上，k E处处相等； (B) 感应电场是保守力场；(C) 感应电场的电力线不是闭合曲线；(D) 在感应电场中不能像对静电场那样引入电势的概念02. 下列各种场中不是涡旋场为: 【 】(A) 静电场； (B) 稳恒磁场； (C) 感应电场； (D) 位移电流激发的磁场。

03. 下列各种场中的保守力场为: 【 】(A) 静电场； (B) 稳恒磁场； (C) 涡旋电场； (D) 变化磁场。

04. 对位移电流，有下述四种说法，请指出哪一种说法正确。

【 】(A) 位移电流是由变化电场产生的； (B) 位移电流是由线性变化磁场产生的； (C) 位移电流的热效应服从焦耳一楞次定律； (D) 位移电流的磁效应不服从安培环路定理。

05. 在圆柱形空间内有一磁感强度为B的均匀磁场，如图所示。

B的大小以速率/dB dt 变化．在磁场中有,A B 两点，其间可放直导线AB 和弯曲的导线AB ，则 【 】(A) 电动势只在直线型AB 导线中产生；(B) 电动势只在弧线型AB 导线中产生； (C) 电动势在直线型AB 和弧线型AB 中都产生，且两者大小相等； (D) 直线型AB 导线中的电动势小于弧线型AB 导线中的电动势。

06. 下列哪种情况的位移电流为零？ 【 】(A) 电场不随时间而变化； (B) 电场随时间而变化； (C) 交流电路； (D) 在接通直流电路的瞬时。

二 填空题07. 反映电磁场基本性质和规律的积分形式的麦克斯韦方程组为:填空题_09图示1) SD dS q ⋅=∑⎰ ； 2)m L dE dl dtΦ⋅=-⎰ ； 3) 0SB dS ⋅=⎰ ； 4) D L d H dl I dtΦ⋅=∑+⎰ 。

试判断下列结论是包含于或等效于哪一个麦克斯韦方程式的。
