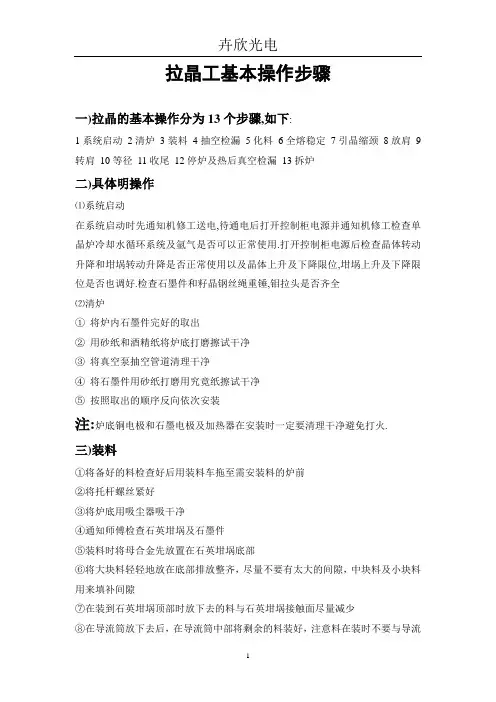

1 拉晶工基本操作步骤
一)拉晶的基本操作分为13个步骤,如下:
1系统启动 2清炉 3装料 4抽空检漏 5化料 6全熔稳定 7引晶缩颈 8放肩 9转肩 10等径 11收尾 12停炉及热后真空检漏 13拆炉
二)具体明操作
⑴系统启动
在系统启动时先通知机修工送电,待通电后打开控制柜电源并通知机修工检查单晶炉冷却水循环系统及氩气是否可以正常使用.打开控制柜电源后检查晶体转动升降和坩埚转动升降是否正常使用以及晶体上升及下降限位,坩埚上升及下降限位是否也调好.检查石墨件和籽晶钢丝绳重锤,钼拉头是否齐全
⑵清炉
① 将炉内石墨件完好的取出
② 用砂纸和酒精纸将炉底打磨擦试干净
③ 将真空泵抽空管道清理干净
④ 将石墨件用砂纸打磨用究竟纸擦试干净
⑤ 按照取出的顺序反向依次安装
注:炉底铜电极和石墨电极及加热器在安装时一定要清理干净避免打火.
三)装料
①将备好的料检查好后用装料车拖至需安装料的炉前
②将托杆螺丝紧好
③将炉底用吸尘器吸干净
④通知师傅检查石英坩埚及石墨件
⑤装料时将母合金先放置在石英坩埚底部
⑥将大块料轻轻地放在底部排放整齐，尽量不要有太大的间隙，中块料及小块料用来填补间隙
⑦在装到石英坩埚顶部时放下去的料与石英坩埚接触面尽量减少
⑧在导流筒放下去后，在导流筒中部将剩余的料装好，注意料在装时不要与导流卉欣光电
2 筒接触
⑨全部装好后封炉
注：装料时请轻拿轻放，装好后炉筒上口、炉盖上口和副室仓门的橡胶密封皮圈一定要装好，并用酒精纸顺一个方向擦拭干净。装料时，OCI的多晶必须全部装下，装剩下的料尽可能只剩下一种，装料前检查是否需要换油及是否有配件需要修理
四）抽空检漏
①封炉后将主室真空泵打开运行2~5分钟，打开主室泵球阀，先开1∕3处待真空泵抽至压力为-0.01再完全打开球阀
②将真空抽至7pa以下到极限后关闭主室泵球阀进行检漏，要求3分钟泄露不超过1pa
注：在抽空过程中，反复2~3次充氩气再关闭氩气抽空。如抽不下或泄露过大及时通知机修工修理

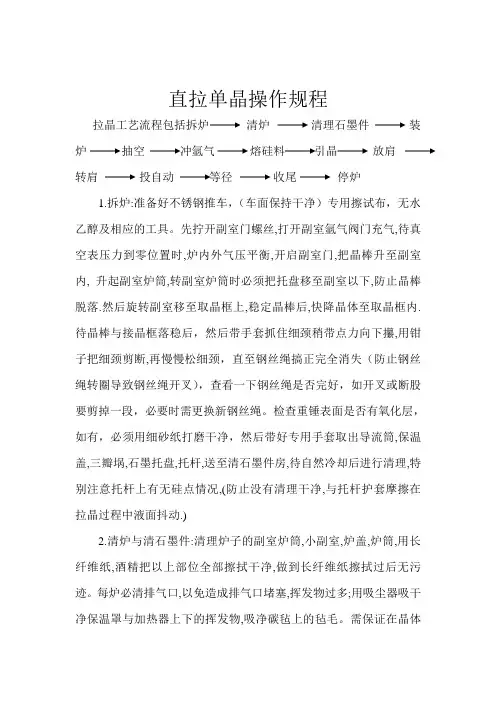

直拉单晶操作规程
拉晶工艺流程包括拆炉
清炉
清理石墨件
装炉
抽空 冲氩气 熔硅料 引晶 放肩
转肩 投自动 等径 收尾 停炉
1.拆炉:准备好不锈钢推车，（车面保持干净）专用擦试布，无水乙醇及相应的工具。先拧开副室门螺丝,打开副室氩气阀门充气,待真空表压力到零位置时,炉内外气压平衡,开启副室门,把晶棒升至副室内, 升起副室炉筒,转副室炉筒时必须把托盘移至副室以下,防止晶棒脱落.然后旋转副室移至取晶框上,稳定晶棒后,快降晶体至取晶框内.待晶棒与接晶框落稳后，然后带手套抓住细颈稍带点力向下攥,用钳子把细颈剪断,再慢慢松细颈，直至钢丝绳搞正完全消失（防止钢丝绳转圈导致钢丝绳开叉），查看一下钢丝绳是否完好，如开叉或断股要剪掉一段，必要时需更换新钢丝绳。检查重锤表面是否有氧化层，如有，必须用细砂纸打磨干净，然后带好专用手套取出导流筒,保温盖,三瓣埚,石墨托盘,托杆,送至清石墨件房,待自然冷却后进行清理,特别注意托杆上有无硅点情况,(防止没有清理干净,与托杆护套摩擦在拉晶过程中液面抖动.)
2.清炉与清石墨件:清理炉子的副室炉筒,小副室,炉盖,炉筒,用长纤维纸,酒精把以上部位全部擦拭干净,做到长纤维纸擦拭过后无污迹。每炉必清排气口,以免造成排气口堵塞,挥发物过多;用吸尘器吸干净保温罩与加热器上下的挥发物,吸净碳毡上的毡毛。需保证在晶体的生长过程中尽量避免不起毛，无挥发物等杂质进入料中。清理石墨件的时候必须注意观察石墨埚的厚度，能不能达到要求，是否有裂纹等。把石墨件上的挥发物与一些杂质清理干净。若石墨件上溅有硅料，应用什锦挫或细沙布打磨除去，必要时用砂轮机打磨。注意：清理石墨件的时候必须注意轻拿轻放，防止造成内裂！
3.装炉：安装石墨件时各部位应相互吻合牢固，发现异常及时进行修正，打开埚转，观察石墨埚转动是否平稳，四周与加热器的间距是否匀称，检查取光孔是否对准，检查与钢丝绳软轴是否有异常。装炉应按其程序规范操作： 原料准备 检查石英坩埚 打开原料袋去掉外层塑料袋，然后准备装炉。炉前人员必须检查核对所装炉的原料与母合金，是否准确无误。检查石英埚，保证无大量气泡群，无损伤，内表面无黑点，如有异常，标识清楚，由大班长确认后方可更换。把石墨件按次序装入炉内，穿好防尘服，戴好防尘帽，戴上棉手套与两层一次性手套，用氩气吹一下石英坩埚内壁后装入石墨埚内，再用蘸有少量酒精的纤维纸擦拭干净，给上埚转，观察坩埚是否水平，保证水平的情况下才能装炉。装料时必须轻拿轻放，先在底部平铺一些小硅料，然后把一些大块的料轻放在中间，再把一些小料放在大块料的中间，填大料缝隙。避免小料与坩埚接触面积过大，这样容易造成料粘埚边上导致石英埚变形。把硅料装好后，再把导流筒用蘸有酒精的纤维纸擦拭一遍。给上埚转后把埚降至化料埚位。然后装入导流筒，避免与硅料直接接触。检查无误后安装籽晶，将位置摆正，插好销子，稍用力往下拽，以免籽晶与钼销因未接触而悬空，同时每炉检查钢丝绳是否老化。擦净主炉室，副炉室，小副室的密封圈面，然后合上炉盖与副室，稳定籽晶后关上副室门。
1. 原料准备。首先需要准备高纯度的硅原料，这通常通过电解还原法、气相法或溶胶凝胶法等方法制备。在准备硅片的过程中，会对其进行清洗和抛光，以去除表面的杂质和缺陷。
2. 晶体生长。在单晶炉中，晶体生长是核心环节。这个过程包括将硅片加热到约1400°C的高温下使其融化形成熔体，然后加入晶种，使晶体从晶种上长出。生长过程中需要控制熔体的温度、降温速度、生长速度和方向等参数。
3. 晶棒修剪。晶体生长结束后，需要对晶体进行修剪，即将晶体根据要求切割成晶棒。这一步通常使用金刚石线锯进行。
4. 炉子保养。长时间使用后，单晶炉需要进行定期的保养，包括炉外清洗、炉体内部清洁、检查零部件的磨损情况和机械部件的运转情况等。1
5. 晶体修整和测试。晶体修整是在晶体的外部去除不平整、不光滑和不符合规格要求的部分，可以采用化学机械抛光(CMP)和机械抛光等方法。晶体完成后，还需要对晶体的性能进行测试，包括抗力、电子流、电和光学性能、应变、发光度等。
