拉晶工艺流程

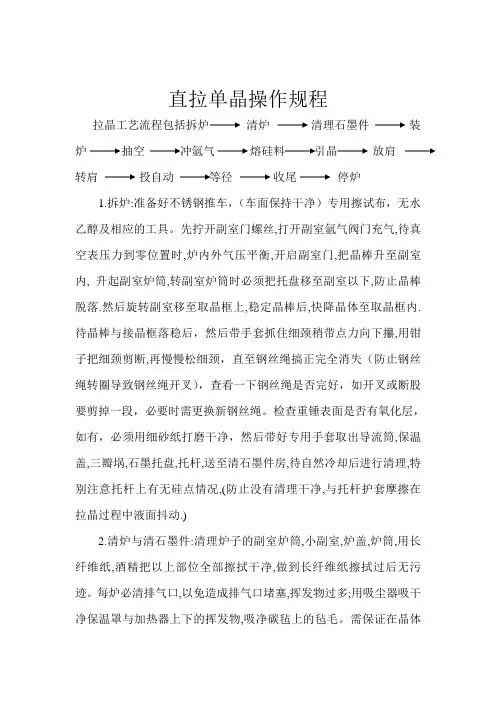

直拉单晶操作规程拉晶工艺流程包括拆炉清炉清理石墨件装炉抽空熔硅料引晶放肩转肩投自动等径收尾停炉1.拆炉:准备好不锈钢推车，（车面保持干净）专用擦试布，无水乙醇及相应的工具。

先拧开副室门螺丝,打开副室氩气阀门充气,待真空表压力到零位置时,炉内外气压平衡,开启副室门,把晶棒升至副室内, 升起副室炉筒,转副室炉筒时必须把托盘移至副室以下,防止晶棒脱落.然后旋转副室移至取晶框上,稳定晶棒后,快降晶体至取晶框内.待晶棒与接晶框落稳后，然后带手套抓住细颈稍带点力向下攥,用钳子把细颈剪断,再慢慢松细颈，直至钢丝绳搞正完全消失（防止钢丝绳转圈导致钢丝绳开叉），查看一下钢丝绳是否完好，如开叉或断股要剪掉一段，必要时需更换新钢丝绳。

检查重锤表面是否有氧化层，如有，必须用细砂纸打磨干净，然后带好专用手套取出导流筒,保温盖,三瓣埚,石墨托盘,托杆,送至清石墨件房,待自然冷却后进行清理,特别注意托杆上有无硅点情况,(防止没有清理干净,与托杆护套摩擦在拉晶过程中液面抖动.)2.清炉与清石墨件:清理炉子的副室炉筒,小副室,炉盖,炉筒,用长纤维纸,酒精把以上部位全部擦拭干净,做到长纤维纸擦拭过后无污迹。

每炉必清排气口,以免造成排气口堵塞,挥发物过多;用吸尘器吸干净保温罩与加热器上下的挥发物,吸净碳毡上的毡毛。

需保证在晶体的生长过程中尽量避免不起毛，无挥发物等杂质进入料中。

清理石墨件的时候必须注意观察石墨埚的厚度，能不能达到要求，是否有裂纹等。

把石墨件上的挥发物与一些杂质清理干净。

若石墨件上溅有硅料，应用什锦挫或细沙布打磨除去，必要时用砂轮机打磨。

注意：清理石墨件的时候必须注意轻拿轻放，防止造成内裂！3.装炉：安装石墨件时各部位应相互吻合牢固，发现异常及时进行修正，打开埚转，观察石墨埚转动是否平稳，四周与加热器的间距是否匀称，检查取光孔是否对准，检查与钢丝绳软轴是否有异常。

装炉应按其程序规范操作：原料准备检查石英坩埚打开原料袋去掉外层塑料袋，然后准备装炉。

直拉单晶操作规程拉晶工艺流程包括拆炉清炉清理石墨件装炉抽空冲氩气熔硅料引晶放肩转肩投自动等径收尾停炉1.拆炉:先拧开副室门螺丝,打开副室氩气阀门充气,待真空表压力到零位置时,炉内外气压平衡,开启副门,把晶棒升至副室内, 升起炉筒,转炉筒时必须把托盘移至副室以下,防止晶棒脱落.然后旋转副室移至取晶框上,稳定晶棒后,快降晶体至取晶框内.然后带手套抓住细径,用钳子把细径剪断,(防止钢丝绳转圈后松开.)然后取出导流筒,保温盖,三瓣埚,石墨托盘,托杆,送至清石墨件房,待自然冷却后进行清理,特别注意托杆上有无硅点情况,(防止没有清理干净,与托杆护套摩擦在拉晶过程中液面抖动.)2.清炉与清石墨件:清理炉子的副室炉筒,小副室,炉盖,炉筒,用长纤维纸,酒精把以上部位全部探擦拭干净,做到长纤维纸擦拭过后无污迹,清排气口,以免造成排气口堵塞,挥发物过多;用吸尘器吸干净保温罩与加热器上下的挥发物,吸净碳毡上的毡毛。

需保证在晶体的生长过程中尽量避免不起毛，无挥发物等杂质进入料中。

清理石墨件的时候必须注意观察石墨埚的厚度，能不能达到要求，是否有裂纹等。

把石墨件上的挥发物与一些杂质清理干净。

注意：清理石墨件的时候必须注意轻拿轻放，防止造成内裂！3.装炉：炉前人员必须检查核对所装炉的原料与母合金，是否准确无误。

检查石英埚，保证无大量气泡群，无损伤，内表面无黑点。

把石墨件按次序装入炉内，穿好防尘服，戴好防尘帽，戴上棉手套与一次性手套，把坩埚装入石墨埚内，给上埚转，观察坩埚是否水平，保证水平的情况下才能装炉。

装料时必须轻拿轻放，先在底部平铺一些小硅料，然后把一些大块的料轻放在中间，在把一些小料放在大块料的中间，填大料缝隙。

避免小料与坩埚接触面积过大，这样容易造成料粘埚边上导致石英埚变形。

把硅料装好后，在把导流筒用长纤维纸与酒精擦拭一边。

给上埚转后把埚降至化料埚位。

然后装入导流筒，避免与硅料的接触。

检查无误后，擦净主炉室，副炉室，小副室的密封圈面，然后合上炉盖与副室，稳定籽晶后关上副室门。

高纯度石英砂拉晶提纯工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!高纯度石英砂拉晶提纯工艺流程如下：1. 原料准备选用高纯度的石英砂作为原料，要求石英砂中SiO2的含量大于99.99%。

拉晶工基本操作步骤一)拉晶的基本操作分为13个步骤,如下:1系统启动2清炉3装料4抽空检漏5化料6全熔稳定7引晶缩颈8放肩9转肩10等径11收尾12停炉及热后真空检漏13拆炉二)具体明操作⑴系统启动在系统启动时先通知机修工送电,待通电后打开控制柜电源并通知机修工检查单晶炉冷却水循环系统及氩气是否可以正常使用.打开控制柜电源后检查晶体转动升降和坩埚转动升降是否正常使用以及晶体上升及下降限位,坩埚上升及下降限位是否也调好.检查石墨件和籽晶钢丝绳重锤,钼拉头是否齐全⑵清炉①将炉内石墨件完好的取出②用砂纸和酒精纸将炉底打磨擦试干净③将真空泵抽空管道清理干净④将石墨件用砂纸打磨用究竟纸擦试干净⑤按照取出的顺序反向依次安装注:炉底铜电极和石墨电极及加热器在安装时一定要清理干净避免打火.三)装料①将备好的料检查好后用装料车拖至需安装料的炉前②将托杆螺丝紧好③将炉底用吸尘器吸干净④通知师傅检查石英坩埚及石墨件⑤装料时将母合金先放置在石英坩埚底部⑥将大块料轻轻地放在底部排放整齐，尽量不要有太大的间隙，中块料及小块料用来填补间隙⑦在装到石英坩埚顶部时放下去的料与石英坩埚接触面尽量减少⑧在导流筒放下去后，在导流筒中部将剩余的料装好，注意料在装时不要与导流筒接触⑨全部装好后封炉注：装料时请轻拿轻放，装好后炉筒上口、炉盖上口和副室仓门的橡胶密封皮圈一定要装好，并用酒精纸顺一个方向擦拭干净。

装料时，OCI的多晶必须全部装下，装剩下的料尽可能只剩下一种，装料前检查是否需要换油及是否有配件需要修理四）抽空检漏①封炉后将主室真空泵打开运行2~5分钟，打开主室泵球阀，先开1∕3处待真空泵抽至压力为-0.01再完全打开球阀②将真空抽至7pa以下到极限后关闭主室泵球阀进行检漏，要求3分钟泄露不超过1pa注：在抽空过程中，反复2~3次充氩气再关闭氩气抽空。

如抽不下或泄露过大及时通知机修工修理五）加热化料①抽空检漏完成后将主室泵球阀打开充副室氩气，将压力维持在1.3×310pa②打开加热器电源，切换到温度控制界面将功率加至30kw，半小时后加至50kw，半小时后加至70kw,半小时后加至90kw（加热后将电流过低报警器和加热器异常报警器打开③在高温后，料化至差不多时将功率降至75kw，如有渣则掉渣，无渣就全部化掉注：加热时如有异常报警，及时找机修工修理。

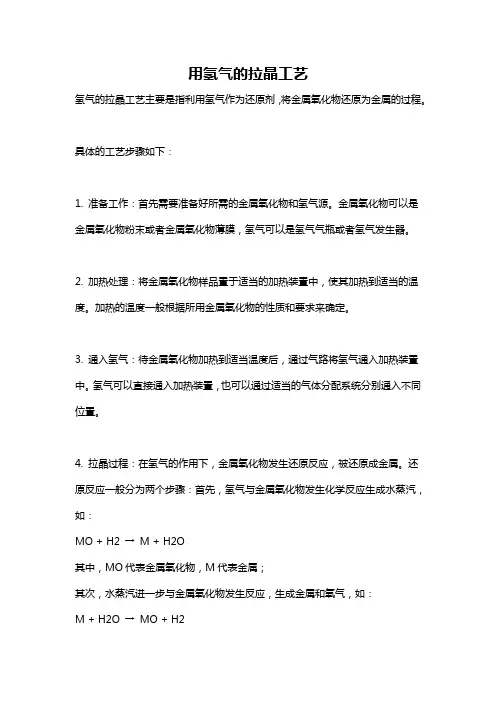

用氢气的拉晶工艺
氢气的拉晶工艺主要是指利用氢气作为还原剂，将金属氧化物还原为金属的过程。

具体的工艺步骤如下：
1. 准备工作：首先需要准备好所需的金属氧化物和氢气源。

金属氧化物可以是金属氧化物粉末或者金属氧化物薄膜，氢气可以是氢气气瓶或者氢气发生器。

2. 加热处理：将金属氧化物样品置于适当的加热装置中，使其加热到适当的温度。

加热的温度一般根据所用金属氧化物的性质和要求来确定。

3. 通入氢气：待金属氧化物加热到适当温度后，通过气路将氢气通入加热装置中。

氢气可以直接通入加热装置，也可以通过适当的气体分配系统分别通入不同位置。

4. 拉晶过程：在氢气的作用下，金属氧化物发生还原反应，被还原成金属。

还原反应一般分为两个步骤：首先，氢气与金属氧化物发生化学反应生成水蒸汽，如：
MO + H2 →M + H2O
其中，MO代表金属氧化物，M代表金属；
其次，水蒸汽进一步与金属氧化物发生反应，生成金属和氧气，如：
M + H2O →MO + H2
这个过程同时Beg 产生大量的热量，可以帮助提高反应速率。

5. 冷却处理：待拉晶过程完成后，通过适当的冷却装置对样品进行冷却处理，使其温度逐渐降低。

6. 收集产品：最后，将还原后的金属收集起来，可以通过物理手段如离心、过滤等将金属与未反应的金属氧化物分离，得到纯净的金属产物。

需要注意的是，氢气的拉晶工艺需要在适当的条件下进行，如温度、压力等需要控制好，以确保反应的顺利进行。

此外，使用氢气的拉晶工艺要谨慎操作，避免氢气泄漏和引发安全事故。

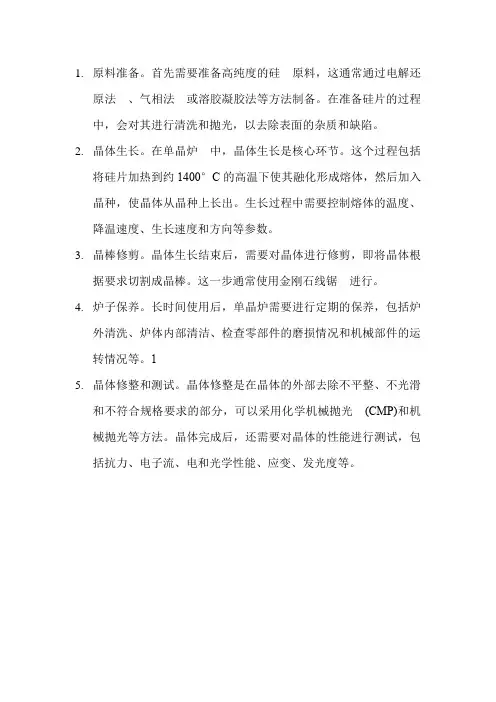

1.原料准备。

首先需要准备高纯度的硅原料，这通常通过电解还
原法、气相法或溶胶凝胶法等方法制备。

在准备硅片的过程中，会对其进行清洗和抛光，以去除表面的杂质和缺陷。

2.晶体生长。

在单晶炉中，晶体生长是核心环节。

这个过程包括
将硅片加热到约1400°C的高温下使其融化形成熔体，然后加入晶种，使晶体从晶种上长出。

生长过程中需要控制熔体的温度、降温速度、生长速度和方向等参数。

3.晶棒修剪。

晶体生长结束后，需要对晶体进行修剪，即将晶体根
据要求切割成晶棒。

这一步通常使用金刚石线锯进行。

4.炉子保养。

长时间使用后，单晶炉需要进行定期的保养，包括炉
外清洗、炉体内部清洁、检查零部件的磨损情况和机械部件的运转情况等。

1
5.晶体修整和测试。

晶体修整是在晶体的外部去除不平整、不光滑
和不符合规格要求的部分，可以采用化学机械抛光(CMP)和机械抛光等方法。

晶体完成后，还需要对晶体的性能进行测试，包括抗力、电子流、电和光学性能、应变、发光度等。

拉晶的基础知识1. 什么是拉晶？拉晶是一种通过机械力或化学方法将晶体材料拉长、加工成具有特定形状和尺寸的工艺过程。

拉晶技术广泛应用于半导体、光电子、光纤通信等领域，是现代工业中重要的材料加工方法之一。

2. 拉晶的原理和过程2.1 拉晶的原理拉晶的原理是利用材料的塑性变形性质，在外力的作用下，晶体材料的原子间距发生改变，晶体内部的缺陷和位错得到修复，从而使晶体的形状和尺寸发生变化。

2.2 拉晶的过程拉晶的过程主要包括以下几个步骤：1.材料选择：选择适合拉晶的材料，通常是单晶或多晶材料。

2.材料准备：将原始材料进行切割、打磨和清洗等处理，以便得到适合拉晶的样品。

3.加热处理：将材料加热到适当的温度，使其具有足够的塑性，便于拉伸。

4.拉伸过程：通过机械力或化学方法施加拉伸力，使材料逐渐拉长，直至达到所需形状和尺寸。

5.冷却处理：将拉伸后的材料进行冷却处理，使其保持所需的形状和尺寸。

6.后续处理：根据具体需求，对拉晶材料进行切割、打磨、抛光等后续处理，以得到最终的产品。

3. 拉晶的应用领域拉晶技术在各个领域都有广泛的应用，以下是几个典型的应用领域：3.1 半导体行业在半导体行业中，拉晶技术被用于制备硅晶圆和其他半导体材料。

通过拉晶技术，可以将单晶硅棒拉伸成硅片，用于制造集成电路和太阳能电池等器件。

3.2 光电子领域光电子领域中的光纤、光波导等器件都需要使用拉晶技术。

通过拉晶技术，可以制备出高纯度的光纤和光波导材料，用于信号传输和光学器件的制造。

3.3 材料科学研究在材料科学研究中，拉晶技术被广泛应用于研究各种材料的力学性能和晶体结构。

通过拉晶实验，可以研究材料在不同应变条件下的行为，进一步优化材料的性能。

3.4 其他领域除了上述领域，拉晶技术还可以应用于纺织、金属加工、建筑材料等领域。

例如，在纺织行业中，通过拉晶技术可以制备出高强度、高弹性的纤维材料，用于制作高性能纺织品。

4. 拉晶的发展趋势随着科学技术的不断进步，拉晶技术也在不断发展。

拉晶操作流程
拉晶操作流程如下：
1、拆炉：准备好不锈钢推车，专用擦试布，无水乙醇及相应的工具，拧开副室门螺丝，打开副室氩气阀门充气，待真空表压力到零位置时，炉内外气压平衡，开启副室门，把晶棒升至副室内，升起副室炉筒，转副室炉筒时必须把托盘移至副室以下，防止晶棒脱落。

2、清炉：清理石墨件装炉。

3、抽空冲氩气：封炉后将主室真空泵打开运行2~5分钟，打开主室泵球阀，先开1∕3处待真空泵抽至压力为-0.01再完全打开球阀，将真空抽至7pa以下到极限后关闭主室泵球阀进行检漏，要求3分钟泄露不超过1pa。

4、熔硅料：抽空检漏完成后将主室泵球阀打开充副室氩气，将压力维持在1.3×pa，打开加料阀，加多晶硅料。

5、引晶：当硅料熔化后，将籽晶下降接触熔液。

6、放肩、转肩：引晶成功后，将籽晶向上提升一定距离，然后降低功率，使晶棒直径逐渐增大到所需直径。

7、等径生长：在引晶结束后，进入等径生长阶段，此时应适当调节功率和埚位，使晶棒直径维持在±0.3mm范围内。

8、收尾、停炉：当晶棒生长到所需长度后，应逐渐减小功率，使晶棒直径逐渐减小，然后快速将功率调至最小，使晶棒与液面脱离，再关闭加热电源，停炉。
