十六选一数据选择器
院系：电子与信息工程学院
2
十六选一选择器
一、实验目的
1、熟悉中规模集成数据选择器的逻辑功能及测试方法。
2、学习用集成数据选择器进行逻辑设计。
二、实验仪器及材料
1、数字电路实验箱。
2、数字万用表。
3、数据选择器74LS151两片。
4、导线。
三、实验原理
1、8选1数据选择器74LS151的简介
74LS151为互补输出的8选1数据选择器，引脚排列如图所示，功能见表。
选择控制端（地址端）为C～A，按二进制译码，从8个输入数据D0～D7中，
选择一个需要的数据送到输出端Y，S为使能端，低电平有效。
（1）使能端S＝1时，不论C～A状态如何，均无输出（Y＝0，S＝1），多
路开关被禁止。
（2）使能端S＝0时，多路开关正常工作，根据地址码C、B、A的状态选择
D0～D7中某一个通道的数据输送到输出端Y。
如：CBA＝000，则选择D0数据到输出端，即Y＝D0。
如：CBA＝001，则选择D1数据到输出端,即Y＝D1，其余类推。2、74LS151
的引脚图如下图（一）所示：
3
图（一）
3、74LS151的功能表如下表（一）所示：
74LS151功能表:
表（一）
4、数据选择器
数据选择器（multiplexer）又称为多路开关，是一种重要的组合逻辑部
件，它可以实现从多路数据传输中选择任何一路信号输出，选择的控制由专
列的端口编码决定，称为地址码，数据选择器可以完成很多的逻辑功能，例
如函数发生器、并串转换器、波形产生器等。

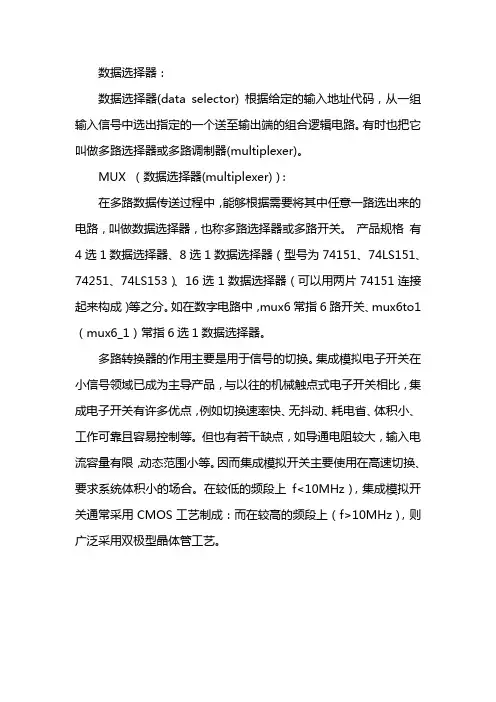

5、四选一数据选择器电路如下图图（一）
4
图（一）
6、三个地址输入端A2、A1、A0，
八个数据输入端D0~D7，
如下图图（二）
图（二）
7、实验时连接图如下图图（三）：
5
图（三）
五、实验内容
1、部分实验图片如下图图（四）和图（五）所示
图（四）
6
图（五）
六、实验结论
如下表表（二）所示
输入 输出
S A B C Y
0 0 0 0 D0 1
0 0 0 1 D1 1
0 0 1 0 D2 0
0 1 1 1 D3 0
0 1 0 0 D4 1
0 1 0 1 D5 1
0 1 1 0 D6 0
0 1 1 1 D7 0
1 0 0 0 D0 1
1 0 0 1 D1 1
1 0 1 0 D2 0
1 1 1 1 D3 0
1 1 0 0 D4 0
1 1 0 1 D5 1
1 1 1 0 D6 0
1 1 1 1 D7 0
表（二）
七、实验心得
7
通过本次实验，使我更加清楚74LS151的使用特点和方法，以及电路连接和
诸多电路的实际操作。让我对数据选择器有了更近一步的认识，对其功能和应用
有了更深的理解。
在做实验前,一定要将课本上的知识吃透,因为这是做实验的基础,否则,在
老师讲解时就会听不懂,这将使你在做实验时的难度加大,浪费做实验的宝贵时
间。
在这次实验中，我学到很多东西，加强了我的动手能力，并且培养了我的独
立思考能力。
