一年级闭合导线测量 Company number：【0089WT-8898YT-W8CCB-BUUT-202108】 一级闭合导线测量实训 （一）、导线的布设形式：闭合导线 如图1所示，导线从已知控制点B和已知方向BA出发，经过1、2、3、4最后仍回到起点B，形成一个闭合多边形，这样的导线称为闭合导线。闭合导线本身存在着严密的几何条件，具有检核作用。

（二）、导线测量的外业工作 1．踏勘选点 在选点前，应先收集测区已有地形图和已有高级控制点的成果资料，将控制点展绘在原有地形图上，然后在地形图上拟定导线布设方案，最后到野外踏勘，核对、修改、落实导线点的位置，并建立标志。 选点时应注意下列事项： （1）相邻点间应相互通视良好，地势平坦，便于测角和量距。 （2）点位应选在土质坚实，便于安置仪器和保存标志的地方。 （3）导线点应选在视野开阔的地方，便于碎部测量 （4）导线边长应大致相等，其平均边长应符合表2所示。 （5）导线点应有足够的密度，分布均匀，便于控制整个测区。 2．建立临时性标志 导线点位置选定后，要在每一点位上打一个木桩，在桩顶钉一小钉，作为点的标志。也可在水泥地面上用红漆划一圆，圆内点一小点，作为临时标志，并导线点统一编号。

x A B

1 2

3 4

αBA

图1 闭合导线 3．导线边长测量 导线边长可用钢尺直接丈量，或用光电测距仪直接测定。 用钢尺丈量时，选用检定过的30m或50m的钢尺，导线边长应往返丈量各一次，往返丈量相对误差应满足表2的要求。 4．转折角测量 导线转折角的测量一般采用测回法观测。在附合导线中一般测左角；在闭合导线中，一般测内角；对于支导线，应分别观测左、右角。不同等级导线的测角技术要求详见表2。图根导线，一般用DJ6经纬仪测一测回，当盘左、盘右两半测回角值的较差不超过±35″时，取其平均值。 5．连接测量 导线与高级控制点进行连接，以取得坐标和坐标方位角的起算数据，称为连接测量。 如图2所示，A、B为已知点，1～5为新布设的导线点，连接测量就是观测连接角βB、β1和连接边DB1。

如果附近无高级控制点，则应用罗盘仪测定导线起始边的磁方位角，并假定起始点的坐标作为起算数据。水平角测量和距离测量技术要求见表1。 表1一级导线测量基本技术要求

水平角 垂直角 距离 测回数 同一方向两测回较差 测回数 同一站指标差之差 测回数 读数差 2 18" （中丝法）2 18" 1 5mm

表2 光电测距导线的主要技术要求

等级 测图 比例尺 导线 长度 /m 平均边长 /m 测距中误差 /mm 测角中误差 /″ 导线全长相对 闭合差

测回数 方位角闭

合差 /″ DJ2 DJ6

A B DB1

βB

β1

1

2 3 4 5 图2 导线连测 一级 3 600 300 ≤±15 ≤±5 ≤1/14 000 2 4 ≤n10

二级 2 400 200 ≤±15 ≤±8 ≤1/10 000 1 3 ≤n16

三级 1 500 120 ≤±15 ≤±12 ≤1/6 000 1 2 ≤n24

图根

1；500 900 80

≤1/4 000 1

≤n40

1：1 000 1 800 150

1：2 000 3 000 250

注：n为测站数。 （三）闭合导线内业计算

闭合导线如图3所示，计算示例见表3。其内业计算步骤如下。

１、角度平差

①、角度闭合差： W＝[内]－01802）（n 式中:n──折角的个数。 ②、角度闭合差限差： 允W＝n40 （″） 式中:n──折角的个数。 ③、角度改正数：

Vi＝－nW 说明：Vi与W

的单位应相同，一般

以秒为单位。 ④、检核计算： [V]＝－W 根据上述检核计算公式实际计算时，会 图3 闭合导线 发现有时上式不相等，这是由于角度改正数计算时取有效位而产生的凑整误差造成的。为了使检

核计算式两端相等，应将凑整误差分配到观测角改正数Vi中──这称为凑整误差调整。 该凑整误差调整的原则是：在短边两端的观测角对应的改正数V

i

上调整，一个观测角对应

的改正数Vi上只能调整１秒。 ⑤、平差角计算： i＝i＋Vi

检核：[]＝01802）（n ２、推算导线各边坐标方位角 ①、计算导线各边坐标方位角： 0180i左后前 即：01180iii左 或者： 0180i右后前 即：01180iii右



②、检核计算： 从已知边AB开始，再推回到已知边BA结束，则已知边坐标方位角的计算值BA应与其已知值AB

0

180相等。这里需要强调的是：已知边与未知边的连接角θ若测错或整理数据过程中转抄

错，在计算中将无法发现。因此，观测前，应加强对已知点位和已知方向的确认，保证无误；观测中，应保证观测角值θ观测准确无误（一般应比角多测一个测回）；计算中，应保证θ角的转抄准确无误。 ３、坐标增量计算

①、坐标增量：

②、坐标增量闭合差： XW＝[测X]－理X＝[测X] YW＝[测Y]－理Y＝[测Y] SW＝22YXWW （SW为导线全长闭合差，也叫导线点位闭合差） 说明：当导线长度短于规范规定的31时，导线点位闭合差不应大于图上mm3.0，即：

允SW＝±·Ｍ（ｍｍ） （Ｍ为测图比例尺分母） N1＝][DWS≤20001 （N

1为导线全长相对闭合差）

③、坐标增量改正数： xiV＝－iXDDW][

yiV＝－iYDDW][ 检核计算： [xV]＝－XW [yV]＝－YW 根据上述检核计算公式实际计算时，会发现有时上式不相等，这是由于坐标增量改正数xiV、

yiV计算时取有效位而产生的凑整误差造成的。为了使检核计算式两端相等，应将凑整误差分配到坐标增量改正数xiV

、yiV中──这称为凑整误差

调整。 该凑整误差调整的原则：在长边所对应的坐标增量改正数xiV、yiV上调整，一个xiV

或

yiV

上只能调整一个毫米。

④、改正后坐标增量： iX＝iX＋xiV iY＝iY＋yiV 检核计算： [X]＝理X＝０ [Y]＝理Y＝０ 图4 独立测区的闭合导线 ４、坐标计算： 检核计算：最末点坐标的BX

、BY的计算值应与其已知值完全相等，否则，说明计算过程有

误。 独立测区所布设的闭合导线如图4所示，常常是假定一个地面点为已知点，如图中的A点；假定一条边的坐标方位角已知，如图中的4A

。这种图形没有连接角。其内业平差计算的思路与

方法与图3所示的闭合导线基本相同。 闭 合 导 线 近 似 平 差 计 算 表3 计算者：孙海斌 检查者：刘刚 点名 观测角值 ° ′ ″ 坐标方位角 ° ′ ″ 边 长 （ｍ）

坐 标 增 量 坐 标

X Y

A （） 80 50 42 39 23

48 B +10 37 36 34 337 51

14 + +1 1 +9 263 55 18 61 46

41 + +2 + 2 +9 63 44 30 305 31

20 + +2 3 +9 97 02 58 222 34

27 +3 4 +9 77 39 54 120 14 30

+3 + B （） -80 50 42 219 23

48 A

Σ [] [0] []

辅助 计算 W

-46″ 0XW mmWY11 mmWS11

五、实习记录表

见下表

导线测量外业记录表

日期：_____年___月___日 天气：_____ 仪器型号：____________组号：________ 观测者：_______________记录者：_______________ 参加者：_____________________ 测点 盘位 目标 水平度盘读数 ° ′ ″ 水平角 示意图及边长 半测回值 ° ′ ″ 一测回值

° ′ ″ 边长名：__________ 第一次=__________m。 第二次=__________m。 平 均=__________m。 边长名：__________ 第一次=__________m。 第二次=__________m。 平 均=__________m。

边长名：__________ 第一次=__________m。 第二次=__________m。 平 均=__________m。

边长名：__________

合集下载

全站仪闭合导线测量方法与步骤

全站仪闭合导线测量方法与步骤

全站仪闭合导线测量是工程测量中常用的一种测量方法，它可以用于测量大地水准线或者测量封闭曲线的导线，是一种精度较高的测量方法。

下面将从测量方法和测量步骤两个方面对全站仪闭合导线测量进行详细介绍。

一、测量方法1.选择合适的全站仪首先要选择一台精度高、性能稳定的全站仪，确保全站仪的仪器误差和观测误差在允许范围内。

2.设置测量基准点在测量区域选择合适的基准点，确保基准点的稳定性和可靠性，为后续的闭合导线测量奠定基础。

3.设置测量工作模式根据实际情况，设置全站仪的测量工作模式，包括水平测量和垂直测量两种模式，确保测量的准确性和完整性。

4.安装、调试全站仪根据实际情况，选择合适的支架和三脚架，安装全站仪，并对全站仪进行校准和调试，确保仪器的稳定性和准确性。

根据测量要求，进行闭合导线测量，确保测量的精度和完整性。

根据实际情况，可以选择单站测量或者双站测量，确保测量结果的准确性和可靠性。

二、测量步骤1.准备工作在开始测量之前，要做好相关的准备工作，包括选择合适的测量时间和天气条件，清理基准点和测量点，确保测量的准确性和可靠性。

2.设置基准点在测量区域选择合适的基准点，根据实际情况，选择固定基准点和移动基准点，确保测量的准确性和可靠性。

3.安装全站仪根据实际情况，选择合适的支架和三脚架，安装全站仪，并对全站仪进行校准和调试，确保仪器的稳定性和准确性。

4.选择测量模式根据测量要求，选择合适的测量模式，包括水平测量和垂直测量两种模式，确保测量的准确性和完整性。

根据测量要求，开始闭合导线测量，根据实际情况，选择单站测量或者双站测量，确保测量结果的准确性和可靠性。

全站仪闭合导线测量是工程测量中常用的一种测量方法，它可以用于测量大地水准线或者测量封闭曲线的导线，是一种精度较高的测量方法。

通过选择合适的全站仪、设置测量基准点、设置测量工作模式、安装、调试全站仪和开始测量等步骤，可以确保闭合导线测量的精度和可靠性。

在实际工程中，需要根据具体情况灵活运用以上方法和步骤，确保测量结果的准确性和可靠性，促进工程测量工作的顺利进行。

测量,闭合导线等计算及表格

测量,闭合导线等计算及表格

一．坐标计算以下为基本计算公式：直线上计算公式：已知该条直线的方位角à，已知直线的起点或终点的坐标，顺线路方向时，计算点的里程知道，直线的起点或终点的里程知道，可推算出计算点与直线的起点的直线距离d，（即计算点的里程减去起点的里程，逆线路方向时，为直线终点的里程减去计算点的里程），计算坐标增量：∆x=d×cosà∆y=d×cosà计算点的坐标为，直线的起点或终点坐标加上坐标增量，式中方位角à从直线起点算时，为已知即给定的方位角，而从终点算时，à为该段直线的起始方位角加上180度。

à+180à起点计算点终点第一种曲线为两段直线中加一圆曲线，指仅存在圆曲线，如下第1点。

1．圆曲线上计算点相对于ZY或YZ 点的弦长和偏角D=2 RSinδδ=90×L/（πR）δ---------圆曲线偏角D ---------弦长L --------为弧长α=α(zy)+δα------------为计算点的方位角,此α为顺着线路方向计算时。

α=α(yz)-δα------------为计算点的方位角,此α为逆着线路方向计算时。

α(zy)、α(yz)---------为圆曲线的起始方位角。

一般为已知。

计算点相对与直圆点或圆直点的坐标增量：△x=D*COSα△y=D*SINα坐标增量计算完毕后，要算某一点的坐标，用直圆点或圆直点的坐标加上计算点与直圆点或圆直点的坐标增量，即为计算点的坐标。

缓和曲线同理。

第二种曲线为两段直线中始端加一缓和曲线，末端加一缓和曲线，两段缓和曲线中加一圆曲线，如下第2点。

2．缓和曲线上计算点相对于HY或YH点的弦长和偏角δ=L²/6RL0X1=L-(L^5/40R²L0²)Y1=L³/6RL0D=√(X1²+Y1²)α=α(hy)+δα------------为计算点的方位角,此α为顺着线路方向计算时。

闭合导线测量实施方案经典

闭合导线测量实施方案经典

闭合导线测量实施方案经典
闭合导线测量实施方案经典一般包含以下步骤：
1. 准备工作：确认测试仪器设备、导线接线端子、测试电源和接地
等准备工作是否就绪，确保测试环境安全可靠。

2. 基本参数设置：根据需求设置测试仪器的基本参数，如测试电压、测试频率、测试电位等。

3. 导线连接：将待测试的闭合导线正确连接到测试仪器的接线端子上，确保连接牢固、接触良好，避免接线松动或接触不良导致测量
误差。

4. 初始化：打开测试仪器电源，进行初始化操作，确保测试仪器处
于正常工作状态。

5. 测试操作：根据测试需求选择合适的测试模式，并按照测试仪器
的操作指南进行测试。

通常情况下，闭合导线测量主要涉及电阻、
电容、电感等参数的测量。

6. 结果分析：根据测试仪器的显示结果，进行数据分析和判断。

如
果测试仪器支持数据记录和导出功能，可以将测试结果保存在计算
机中进行后续处理。

7. 结束工作：完成测试后，关闭测试仪器电源，拆除导线连接，清
理工作现场，并对测试仪器进行保养和维护，确保设备的正常使用
和寿命。

需要注意的是，在闭合导线测量过程中，应遵循相关安全操作规范，确保人员和设备的安全。

如遇特殊情况或有临时要求，可根据具体
情况进行调整和补充实施方案。

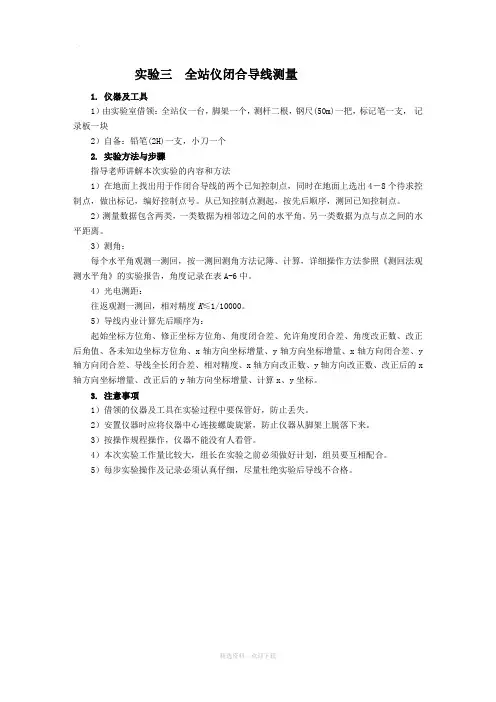

实验三 全站仪闭合导线测量
