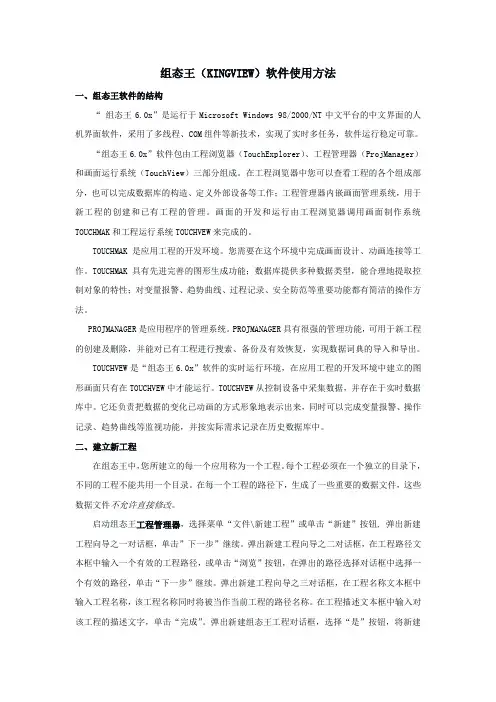

组态王（KINGVIEW）软件使用方法一、组态王软件的结构“组态王6.0x”是运行于Microsoft Windows 98/2000/NT中文平台的中文界面的人机界面软件，采用了多线程、COM组件等新技术，实现了实时多任务，软件运行稳定可靠。

“组态王6.0x”软件包由工程浏览器（TouchExplorer）、工程管理器（ProjManager）和画面运行系统（TouchView）三部分组成。

在工程浏览器中您可以查看工程的各个组成部分，也可以完成数据库的构造、定义外部设备等工作；工程管理器内嵌画面管理系统，用于新工程的创建和已有工程的管理。

画面的开发和运行由工程浏览器调用画面制作系统TOUCHMAK和工程运行系统TOUCHVEW来完成的。

TOUCHMAK是应用工程的开发环境。

您需要在这个环境中完成画面设计、动画连接等工作。

TOUCHMAK具有先进完善的图形生成功能；数据库提供多种数据类型，能合理地提取控制对象的特性；对变量报警、趋势曲线、过程记录、安全防范等重要功能都有简洁的操作方法。

PROJMANAGER是应用程序的管理系统。

PROJMANAGER具有很强的管理功能，可用于新工程的创建及删除，并能对已有工程进行搜索、备份及有效恢复，实现数据词典的导入和导出。

TOUCHVEW是“组态王6.0x”软件的实时运行环境，在应用工程的开发环境中建立的图形画面只有在TOUCHVEW中才能运行。

TOUCHVEW从控制设备中采集数据，并存在于实时数据库中。

它还负责把数据的变化已动画的方式形象地表示出来，同时可以完成变量报警、操作记录、趋势曲线等监视功能，并按实际需求记录在历史数据库中。

二、建立新工程在组态王中，您所建立的每一个应用称为一个工程。

每个工程必须在一个独立的目录下，不同的工程不能共用一个目录。

在每一个工程的路径下，生成了一些重要的数据文件，这些数据文件不允许直接修改。

启动组态王工程管理器，选择菜单“文件\新建工程”或单击“新建”按钮, 弹出新建工程向导之一对话框，单击”下一步”继续。

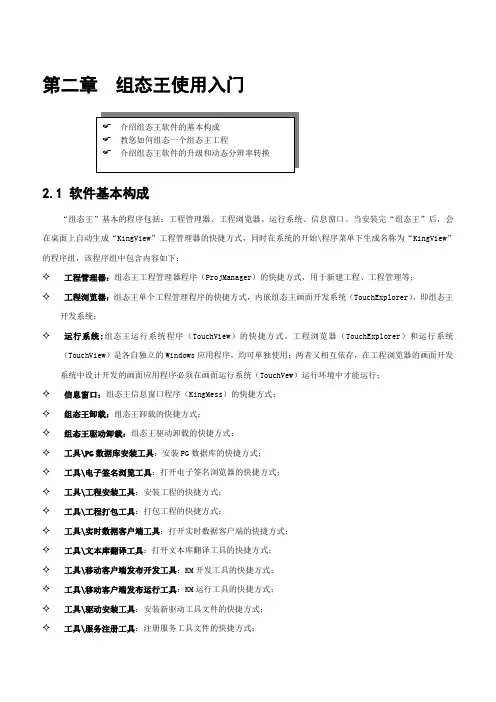

第二章组态王使用入门2.1 软件基本构成“组态王”基本的程序包括：工程管理器、工程浏览器、运行系统、信息窗口。

当安装完“组态王”后，会在桌面上自动生成“KingView”工程管理器的快捷方式，同时在系统的开始\程序菜单下生成名称为“KingView”的程序组，该程序组中包含内容如下：✧工程管理器：组态王工程管理器程序（ProjManager）的快捷方式，用于新建工程、工程管理等；✧工程浏览器：组态王单个工程管理程序的快捷方式，内嵌组态王画面开发系统（TouchExplorer），即组态王开发系统；✧运行系统:组态王运行系统程序（TouchView）的快捷方式。

工程浏览器（TouchExplorer）和运行系统（TouchView）是各自独立的Windows应用程序，均可单独使用；两者又相互依存，在工程浏览器的画面开发系统中设计开发的画面应用程序必须在画面运行系统（TouchVew）运行环境中才能运行；✧信息窗口：组态王信息窗口程序（KingMess）的快捷方式；✧组态王卸载：组态王卸载的快捷方式；✧组态王驱动卸载：组态王驱动卸载的快捷方式；✧工具\PG数据库安装工具：安装PG数据库的快捷方式；✧工具\电子签名浏览工具：打开电子签名浏览器的快捷方式；✧工具\工程安装工具：安装工程的快捷方式；✧工具\工程打包工具：打包工程的快捷方式；✧工具\实时数据客户端工具：打开实时数据客户端的快捷方式；✧工具\文本库翻译工具：打开文本库翻译工具的快捷方式；✧工具\移动客户端发布开发工具：KM开发工具的快捷方式；✧工具\移动客户端发布运行工具：KM运行工具的快捷方式；✧工具\驱动安装工具：安装新驱动工具文件的快捷方式；✧工具\服务注册工具：注册服务工具文件的快捷方式；✧工具\web发布工具：安装web发布工具文件的快捷方式；✧帮助文档\组态王帮助：组态王帮助文件快捷方式；✧帮助文档\驱动帮助：组态王驱动程序帮助文件快捷方式；2.2 工程组态工程组态人员当组态一个工程前，首先需要考虑如下三个方面：✧图形：用户希望用怎样的图形画面来模拟实际工业现场和相应的工控设备。

组态王常见问题的解决方法组态王虽然国内用的很多，但他的问题也很多,有时候弄起来真的很麻烦，比如一个简单的开机自动运行都要自己设置，下面是我在网上查到的一些内容。

组态王使用常见问题1、变量设定中最大（小)值及最大(小)原始值的意义？［最大（小）值是变量在现实中表达的工程值(如:温度、压力等)的大小，而最大（小)原始值是采集设备中[寄存器］数字量的最大(小）值（如板卡中的819-4095等）。

一般对于板卡设备此值为物理量经AD转换之后的值，如12BitAD此值范围0~4096、16BitAD为0~65535，对于PLC、智能仪表、变频器，其本身已将物理值转换为工程值所以此时最大（小）值与最大（小)原始值在设置时是一致的.2、为什么变量无法删除，如何删除变量？［在组态王中,只有未使用的变量才能被删除，因此在删除变量之前，必须去掉在画面或命令语言、控件引用处，等处与之有关的连接,如果还是无法删除，在工程浏览器中执行工具-更新变量计数命令，重新统计变量,在变量使用报告中可以查询变量是否还在某些地方使用，将其连接断开后,利用工具-删除未用变量将变量删除。

3、工程运行时，显示通讯协议组件失败?[设备驱动安装错误：1、安装新的驱动2、在开发状态下从新连接设备，如果还是有错误,请联系驱动部索要新的驱动程序]4、光盘上的典型案例无法打开?[将工程拷贝到硬盘上将属性改为存档即可5、如何在打开机器时自动进入组态王？[将touchview快捷方式拷贝到系统开始\程序\启动中6、怎样把工程文件变小？［可以删除＊.AL2（报警信息文件)，＊。

REC（历史记录文件)，*。

111文件（*.pic 文件的备份文件）的文件。

7、如何在线增删用户及用户密码和权限？［使用editusers（)函数（用户权限需大于900）]8、在定义变量的基本属性时状态栏中的保存数值、保存参数是什么意思?[保存参数:在系统运行时，修改变量的域的值（可读可写型)，系统自动保存这些参数值，系统退出后，其参数值不会发生变化.当系统再启动时，变量的域的参数值为上次系统运行时最后一次的设置值.无需用户再去重新定义.保存数值：系统运行时，当变量的值发生变化后，系统自动保存该值.当系统退出后再次运行时，变量的初始值为上次系统运行过程中变量值最后一次变化的值.9、开发狗与运行狗的区别?[开发狗是用于工程开发使用的，为了方便调试支持6小时的连续运行,运行狗是用于工程实际运行,不能进行开发。

用。 目前已有近几十种组态软件。
6
二、组态软件的发展（续）
公司名称 产品名称 国别
Intellution Wonderware 西门子 Rock-well National Instruments Citech Iconics PC Soft A-B
FIX, iFIX InTouch WinCC RSView32 Labview Citech Genesis WizCon controlview
11
图1 模拟量I/O点的参数点表
图2 开关量I/O点的参数点表
12
四、使用组态软件的一般步骤（续）
5、根据表1，建立实时数据库，正确组态各种变量参数。
6、根据表1和表2，在实时数据库中建立实时数据库变 量与I/O点的一一对应关系，即定义数据连接。
7、根据前面设计的画面结构和画面草图，组态每一幅 静态的操作画面（主要是绘图）。 8、将操作画面中的图形对象与实时数据库变量建立动 画连接关系，规定动画的属性和幅度。 9、对组态的内容进行分段和总体调试。 10、系统投入运行。
36
2.4 定义外部设备变量
--数据词典中变量的类型（续）
基本类型的变量也可以按照数据类型分为离散型、 模拟型、长整数型和字符串型。 内存离散变量、I／O离散变量 内存实型变量、I／O实型变量 内存整数变量、I／O整数变量 内存字符串型变量、I／O字符串型变量 特殊变量类型有报警窗口变量、报警组变量、历 史趋势曲线变量、时间变量四种。这几种特殊类 型的变量正是体现了“组态王”系统面向工控软 件自动生成人机接口的特色。
六、组态王概述—如何获取帮助
组态王帮助文档分组态王产品帮助文档和I/O 驱动帮 助文档两部分，可以通过如下几种方法打开： 方法一：单击桌面“开始”－“所有程序”－“组态 王6.52”－“组态王文档”，此选项中包括组态王帮助文 档、I/O 驱动帮助文档和使用手册电子版、函数手册电子 版。 方法二：在工程浏览器中单击“帮助”菜单中的“目 录”命令，此帮助文档中只包含组态王软件帮助文档。 方法三：在工程浏览器中任何时候通过“F1”快捷键 弹出组态王软件帮助文档。
