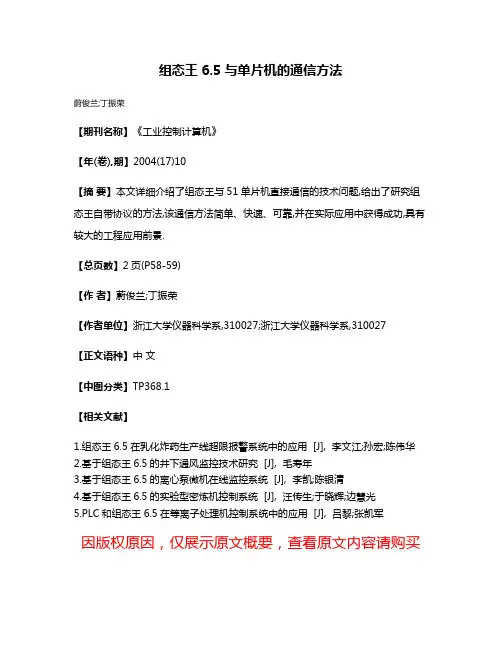

组态王6.5与单片机的通信方法
蔚俊兰;丁振荣
【期刊名称】《工业控制计算机》
【年(卷),期】2004(17)10
【摘要】本文详细介绍了组态王与51单片机直接通信的技术问题,给出了研究组态王自带协议的方法,该通信方法简单、快速、可靠,并在实际应用中获得成功,具有较大的工程应用前景.
【总页数】2页(P58-59)
【作者】蔚俊兰;丁振荣
【作者单位】浙江大学仪器科学系,310027;浙江大学仪器科学系,310027
【正文语种】中文
【中图分类】TP368.1
【相关文献】
1.组态王6.5在乳化炸药生产线超限报警系统中的应用 [J], 李文江;孙宏;陈伟华
2.基于组态王6.5的井下通风监控技术研究 [J], 毛寿年
3.基于组态王6.5的离心泵微机在线监控系统 [J], 李凯;陈银清
4.基于组态王6.5的实验型密炼机控制系统 [J], 汪传生;于晓辉;边慧光
5.PLC和组态王
6.5在等离子处理机控制系统中的应用 [J], 吕黎;张凯军
因版权原因，仅展示原文概要，查看原文内容请购买。
基于51单片机的智能仪表与组态王的通讯圈子类别：嵌入式系统(未知) 2009-8-10 23:01:00[我要评论] [加入收藏] [加入圈子]1、引言随着工业自动化进程的不断加快，现场仪器、仪表、设备正不断向数字化、智能化和网络化方向推进。
