签
字
栏
桩基施工单位
项目技术负责人
质检员
监理（建设）单位专业监理工程师（建设单位项目专
业技术负责人）
桩基、支护位置简图（或附图）：
检查意见：
施工单位验收日期 年 月 日
验线依据及内容：
C5-7
桩基、支护测量放线记录
工程名称：工程1编号：00-00-C5-001

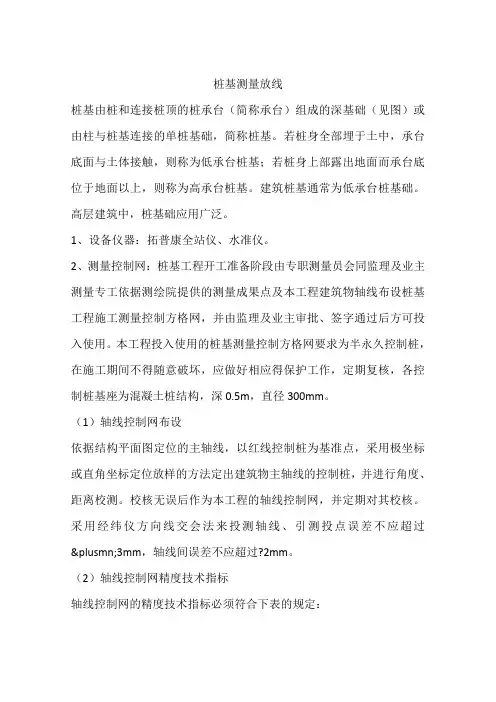

桩基测量放线桩基由桩和连接桩顶的桩承台（简称承台）组成的深基础（见图）或由柱与桩基连接的单桩基础，简称桩基。
若桩身全部埋于土中，承台底面与土体接触，则称为低承台桩基；若桩身上部露出地面而承台底位于地面以上，则称为高承台桩基。
建筑桩基通常为低承台桩基础。
高层建筑中，桩基础应用广泛。
1、设备仪器：拓普康全站仪、水准仪。
2、测量控制网：桩基工程开工准备阶段由专职测量员会同监理及业主测量专工依据测绘院提供的测量成果点及本工程建筑物轴线布设桩基工程施工测量控制方格网，并由监理及业主审批、签字通过后方可投入使用。
本工程投入使用的桩基测量控制方格网要求为半永久控制桩，在施工期间不得随意破坏，应做好相应得保护工作，定期复核，各控制桩基座为混凝土桩结构，深0.5m，直径300mm。
（1）轴线控制网布设依据结构平面图定位的主轴线，以红线控制桩为基准点，采用极坐标或直角坐标定位放样的方法定出建筑物主轴线的控制桩，并进行角度、距离校测。
校核无误后作为本工程的轴线控制网，并定期对其校核。
采用经纬仪方向线交会法来投测轴线、引测投点误差不应超过±3mm，轴线间误差不应超过?2mm。
（2）轴线控制网精度技术指标轴线控制网的精度技术指标必须符合下表的规定：（3）轴线控制桩的保护轴线控制桩是工程施工过程中测量放线的依据，必须进行保护。
保护方法：首先以控制桩为中心砌长宽均为0.5米、高0.3米的砖墩，砖墩周围砌砖，中间填充砂浆，砖墩外侧也用砂浆抹平。
如右图所示：本工程投入使用的桩基测量控制方格网要求相临两控制桩点之间必须通视。
3、测量记录：施工时对已进行的测量工作必须做好测量记录工作，形成测量成果文件如测量成果表、桩基定位测量记录等。
4、注意事项：施工期间所使用的所有测量仪器必须是经过有资质的检测单位检定合格的测量仪器。
5、桩基施工完毕后，项目部在撤场之前应进行测量资料的移交及现场测量观测点地移交。
工程定位测量记录
工程名称： 编号：
单位（子单位）
工程名称
阵列单位工程
示意图
说明：
1、由于基础中心桩开挖基坑无法保留，需要引出2个十字控制桩；
2、在开完完成时不间断的测量横向、纵向桩基坑中心距离，保证间距不变，单位mm。
3、控制点定位后做好保护工作，以备基础所有工序使用。
年 月 日
工程编号
/
施测部位 单排阵列
定位依据 设计图纸
仪器型号 计量编号 全站仪：KTS442LL 水准仪：DZS3-1
50m钢卷尺
控制方法 RTK实时动态
室外温度
32℃
引测控制点坐标
引测水准点标高
测量意见
工程负责人 测量负责人 主测人
工程定位测量（复测）记录
工程名称：
单位（子单位）
工程名称
单个阵列单位工程
示意图
说明：
1、单个阵列共8个桩基基础；
2、纵向间距(南北向)2400mm，横向间距（东西向）2900mm。
3、纵向、横向都须在该方向的控制标线上。
年 月 日
工程编号
/
施测部位 支架桩基基础
定位依据 图纸
仪器型号 计量编号 全站仪：KTS442LL 水准仪：DZS3-1
50m钢卷尺
控制方法 RTK实时动态
室外温度
33℃
引测控制点坐标
引测水准点标高
复测意见
工程负责人 测量负责人 复测人 主测人
