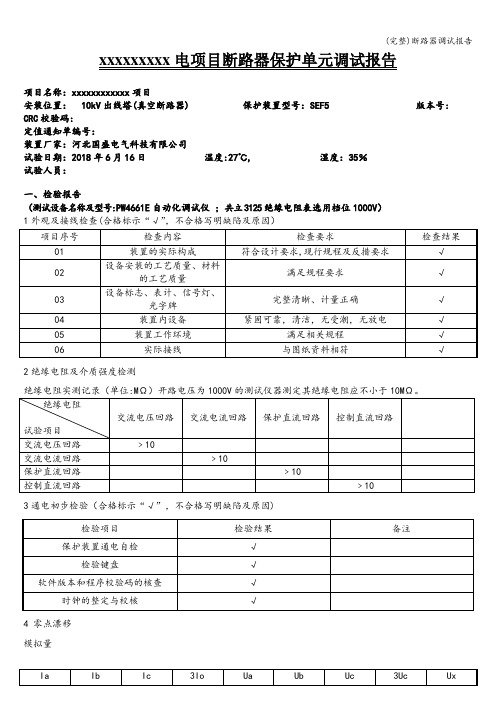

xxxxxxxxx电项目断路器保护单元调试报告
项目名称：xxxxxxxxxxxx项目
安装位置： 10kV出线塔(真空断路器) 保护装置型号：SEF5 版本号: CRC校验码:
定值通知单编号：
装置厂家：河北国盛电气科技有限公司
试验日期：2018年6月16日温度:27℃, 湿度：35％
试验人员：
一、检验报告
（测试设备名称及型号:PW4661E自动化调试仪；共立3125绝缘电阻表选用档位1000V）
1外观及接线检查(合格标示“√”，不合格写明缺陷及原因）
2绝缘电阻及介质强度检测
3通电初步检验（合格标示“√”，不合格写明缺陷及原因)
4 零点漂移
模拟量
5精度校验
1)定值测试
此装置按照中华人民共和国国家标准GB/T14285—2016《继电保护和安全自动装置技术规程》经试验合格，可以投入运行。
开关配置和线路保护定值设定原则解析以往的配网线路一般通过配置故障指示器来防范配网故障，达到隔离故障的目的，进而定位并及时解除故障，然而由于配网实际工作运行中面临着相对复杂环境，容易遭受多种内部、外部因素等的影响，对此则十分有必要安装配网线路开关，并对线路保护进行整定，这样才能控制问题的发生，为配网的安全工作与运转创造一个良好的环境，配网线路开关的设置以及线路保护定值的设定需要遵循科学的原则，只有积极按照这些原则来配置开关，设定保护值才能从根本上缓解配网故障。
1 10kV配网线路的开关配置原则1.1 安全性原则配网线路开关的配置应该将安全放在首位，在遵照配网相关规程、规定的前提下，将配网分段，各段分别对应配置断路器、负荷开关以及刀闸，其中要控制刀闸数目，因为其使用周期较短且运转不灵活，应该从优选择负荷开关。
为了确保线路安全、稳定地运行，除了要在线路本体设主保护，也要增设主变压端的后备保护，这是因为配网长度较长，这样线路尾部故障电流可能相对微弱，保护无法及时发出动作，有必要对线路实行双重化保护，从而提升线路运行的安全性、稳定性，实现双重保护功能。
由于配网分支线路、末端等可能出现短路问题，为了防范短路威胁，可以将断路器配置于分支线路，发挥保护作用，从而确保高效、及时地阻断故障，隔离过电流线路。
1.2 经济性原则开关控制装置是整个配网线路安全控制的关键，所以配网线路配置中有必要增加对控制装置的投入，充分发挥控制装置的安全控制与保护作用，维护配网线路整体的安全，也就间接减少了配网系统维护的资金投入，保护配网安全运行也就间接控制了故障问题带来了的经济损失，也就提升了配网系统运行的经济效益，维护了供电企业的经济利益。
而且配网运行中易受多种条件、多方因素的不良干扰，例如外部环境条件、系统停电时间、供电企业的经管能力、配网规划等，通过提高控制装置的质量，确保其及时动作，保护配网安全，才能有效抵御各类不良因素的干扰，从而减少配网运维的各项投入，提高配网运行效率，保护配网安全。
断路器及短引线保护方案
1.技术方案特点
1.500kV一个半接线断路器保护按断路器单元独立配置，每台断路器配置一面保护屏，屏内还需配
置1台双跳闸线圈分相操作箱(或者是两组跳闸单元继电器)。
2.当出线设有隔离开关时，配置双套短引线保护，短引线保护按串集中组屏（柜），不分散布置在
断路器保护柜中。
3.断路器保护装置具备失灵保护、重合闸、三相不一致保护、死区保护、充电过流（2段过流＋1段
零序电流）功能，并且过流保护与充电保护分别采用压板控制。
4.自动重合闸由保护跳闸接点起动，断路器无故障跳闸起动重合闸。
5.自动重合闸由分相和三相跳闸起动回路起动。
三相自动重合闸有同期检查和无电压检查。
6.3/2断路器接线“沟通三跳”功能由断路器保护实现。
7.短引线保护采用两段过流保护方式、比率差动保护方式。
2.推荐组屏方案
配置原则：
1.主要针对3/2接线，断路器保护按断路器单套配置，每套保护独立组屏1面，屏内包含PRS-721
断路器保护（含重合闸）1套+WBC-22双跳分相操作箱1台。
2.主要针对3/2接线，线路及主变侧配置隔离刀闸的场合，当刀闸打开，两段母线闭环运行时保护
边断路器和中间断路器之间的短引线，每条短引线保护双重化配置，每串共4套PRS-722保护装置组1面屏，也可每两台PRS-722与边断路器保护组1面屏。
断路器保护屏：。
220kV 线路断路器失灵保护摘要：根据断路器失灵保护的基本原理，通过对线路失灵保护启动回路和启动逻辑的分析，结合相关规程和设计原则，提出断路器失灵保护在实际应用中的几点注意事项，并对其进行论述。
关键词：失灵保护；基本原理；复合电压闭锁；设计原则0 引言随着电网建设的快速发展，电网复杂程度也随之愈来愈高，其安全性自然变得愈发重要，断路器拒动将严重影响电力系统的安全稳定运行，造成事故范围的进一步扩大。
按照要求，对于220kV 及以上电力系统，必须采用断路器失灵保护作为近后备保护。
断路器失灵保护是指故障电气设备的继电保护动作发出跳闸命令而断路器拒动时，利用故障设备的保护动作信息与拒动断路器的电流信息构成对断路器失灵的判别，能够以较短的时限切除同一厂站内其他有关的断路器，使停电范围限制在最小，从而保证整个电网的稳定运行，避免造成发电机、变压器等故障元件的严重烧损和电网的崩溃瓦解事故。
1断路器失灵保护基本原理失灵保护由电压闭锁元件、保护动作与电流判别构成的启动回路、时间元件及跳闸出口回路组成。
如图1所示2断路器失灵保护或失灵启动保护的配置《规程》规定：在220 kV 及以上电压等级的和110 kV 电网中个别重要设备的断路器应配置装设一套断路器失灵保护。
双母线和单母线应在母线系统中装设断路器失灵保护，其电压闭锁元件和跳闸出口回路可以与母差保护的电压闭锁元件和跳闸出口回路共用，但电压闭锁元件的灵敏度应按失灵保护的要求整定。
母线系统上各个支路单元也应配置断路器失灵启动保护，失灵启动保护以第一时限动作解除系统失灵保护的复合电压闭锁，第二时限动作去启动系统失灵保护；系统失灵保护以较短时限动作于母联断路器，再经一时限动作于与失灵断路器联结在同一母线上的所有断路器。
3/2接线的或角接线的各个断路器应单独配置失灵保护，失灵保护应瞬时动作再次作用本断路器跳闸后，再经一时限动作于其它相邻断路器跳闸，可不再设电压闭锁元件。
浅谈断路器失灵保护现场应用0 引言线路的断路器失灵保护是在线路发生故障，故障元件的保护动作发出跳闸脉冲而断路器操作失灵拒绝跳闸时，通过线路的保护作用于相邻断路器跳闸，或利用相应通道，使远端有关断路器同时跳闸的保护。
它是在断路器拒绝动作时，能够以较短的时限切除其它相关断路器，使停电范围限制为最小的一种后备保护，在电力系统中具有很重要的作用。
在实际的工程应用中，失灵保护设备包含失灵启动、失灵保护两个概念的产品。
同时失灵保护的设计涉及到系统保护、元件保护等两个专业范畴。
因此，一套失灵保护系统的设计往往涉及到多种保护的设备。
而且失灵启动装置、失灵保护装置这两种设备紧密联系，缺一不可。
在综合自动化系统变电站中，由于采用了微机型失灵保护，解决了常规保护中常见的问题。
这种保护由于采用高性能、高可靠、大资源的硬件系统，软硬件集成度高，使设计接线大大简化，回路接线越来越简单，使保护的安全性、可靠性都大大地得到了提高。
1 概念所谓断路器失灵保护，就是当系统发生故障时，故障元件的保护动作，因其断路器操作机构失灵拒绝跳闸时，通过故障元件的保护，作用于同一变电所相邻元件的断路器使之跳闸的保护方式。
在220kV 及以上电力网中，以及110kV 电力网的个别重要部分，由于输电线路一般输送的功率大，输送距离远，当线路发生故障而断路器又拒动时，将给电网带来很大威胁，故普遍装设了断路器失灵保护，有选择地将失灵拒动的断路器所连接母线上的其余运行中的断路器断开，以减小设备损坏，缩小停电范围，提高系统的安全稳定性。
2 断路器失灵保护的应用与要求由于断路器失灵保护要动作于跳开一组母线上的所有断路器，而且在保护的接线上将所有断路器的操作回路都连接在一起，因此，应注意提高失灵保护动作的可靠性，以防止误动而造成严重的事故。
为此，对失灵保护的设计应提出如下要求：2.1 对双母线接线方式或单母带分段断路器的接线方式（1）对带有母联断路器和分段断路器的母线要求断路器失灵保护应首先动作于断开母联断路器或分段断路器，然后动作于断开与拒动断路器连接在同一母线上的所有电源支路的断路器，同时还应考虑运行方式来选定跳闸方式。
关于断路器失灵保护的分析摘要：本文介绍了双母接线和3/2接线方式下断路器失灵保护的配置原则，以及不同的逻辑原理、基本构成和装置时间定值的整定。
介绍了应用断路器失灵保护改进的一些措施。
关键词：失灵保护；断路器；继电保护引言：当输电线路、变压器或母线或其他电气设备发生短路时，保护装置动作发出跳闸命令，但故障设备的断路器可能由于断路器跳闸线圈断线，直流电源消失及操作回路出现问题，导致断路器拒动，断路器失灵保护利用故障设备的保护动作信息与拒动断路器的电流信息构成对断路器失灵的判别，能够以较短的时限切除变电站内其他相关的断路器，使停电范围限制在最小，从而保证整个电网的稳定运行。
1、断路器失灵保护工作原理1.1、断路器失灵的定义：当系统发生故障，相应的保护装置保护动作而其断路器操作失灵拒绝跳闸时，通过相应保护装置的作用于本变电站相邻断路器跳闸，称为断路器失灵保护。
断路器失灵保护是近后备中防止断路器拒动的一项有效措施。
1.2、判断断路器失灵应有两个主要条件：①有保护对断路器发过跳闸命令；②该断路器在一段时间里一直有电流。
断路器失灵保护起动元件就是基于上述原理构成。
2、断路器失灵保护的配置原则2.1 220kv双母或单母分段接线方式中，将失灵保护做在母差保护装置中，某线路断路器失灵，失灵保护应跳开失灵断路器所在母线上的所有断路器，其跳闸对象与母差保护跳闸对象完全一致，所以将失灵保护与母线保护做在同一套装置里面。
这样做的另外一好处就是节省二次电缆。
2.2 3/2接线中，失灵保护按断路器设计，失灵保护包含在断路器保护装置里面，3/2接线中如果边断路器失灵，失灵保护除需要跳开边断路器所在母线的断路器外，还需要跳开本串中断路器，并起动远方跳闸装置跳开对侧断路器。
如果中断路器失灵，失灵保护要求跳同一串上相邻的两个边断路器，并分别起动远方跳闸装置跳开两条线路对侧断路器，因此，3/2接线中失灵保护不做在母差保护装置中，与重合闸一起做成一套断路器保护随断路器设计。
WDLK-861A系列微机断路器保护装置使用说明书（Ver1.1）2008.07目录1概述 (1)1.1应用范围 (1)1.2保护配置 (1)2使用说明 (2)2.1面板布置 (2)2.2液晶显示说明 (2)2.3命令菜单使用说明 (4)3调试大纲 (9)3.1试验注意事项 (10)3.2试验前的准备 (10)3.3交流回路校验 (10)3.4输入接点检查 (10)3.5整组试验 (11)3.6输出接点检查 (12)3.7传动试验 (13)3.8带负荷检查 (14)3.9投运前打印存档信息 (14)3.10保护装置的正常年检内容（建议） (15)4运行维护 (16)4.1装置的正常运行状态 (16)4.2装置的异常信息含义及处理建议 (16)4.3安装注意事项 (16)5附录 (17)5.1装置参数整定 (17)5.2专用调试工具Prate-800A的使用 (20)5.3改变打印机缺省设置的操作方法 (24)1概述1.1应用范围WDLK-861A系列微机断路器保护装置适用于各种电压等级的单断路器接线方式（如双母线、单母线接线方式）。
1.2保护配置表1-1WDLK-861A系列的配置及功能2使用说明2.1面板布置R图2-1装置面板布置图保护装置面板上包含6个信号灯，各自的颜色、含义及点亮条件见下表：2.2液晶显示说明2.2.1保护运行时液晶显示说明装置正常运行时主界面显示主接线图、线路本侧的二次电流和电压的幅值相位信息、当前定值区号、保护压板的投退状态、装置地址及当前时间，主界面如下图所示：图2-2 运行时液晶显示图主接线图说明：断路器为红色表示处于合上状态，绿色表示处于断开状态。
二次电流的信息说明：其中黄色代表A相电流，绿色代表B相电流，红色代表C相电流，白色代表零序电流。
保护投状态说明：保护投状态表示该保护的软压板和硬压板相与后的状态，“√”表示投入，“×”表示退出。
定值区号说明：保护装置正在使用的定值区号。
断路器保护防跳和机构防跳回路的分析及采用方式建议摘要：随着电力网络的迅猛发展，保障供电线路和设备的稳定和安全显得尤为重要，电网系统对二次设备及回路的管理提出了更高的要求。
本文针对断路器控制回路中防跳闭锁回路设计进行分析，通过南网精益化检查中遇到的各种情况，结合日常检修维护工作，总结出目前常用的两种防跳闭锁回路的优缺，并结合南方电网公司反事故措施的要求，阐述采用何种防跳闭锁回路更适合系统运行。
关键词：断路器，保护防跳、机构防跳一、概述防跳，顾名思义即是防止断路器跳跃动作。
防跳闭锁回路设计在控制回路中的合闸回路，而不是在跳闸回路，因为系统对故障跳闸提出了更高的要求。
在设备运行过程中，由于合闸回路中手合把手卡住或遥合接点黏连、又或者回路串电等原因，造成合闸线圈输入端一直带着合闸脉冲。
此时，如果线路发生永久性故障或开关机构脱扣，断路器跳开后又因长期存在合闸脉冲而立即合闸，而后再次跳闸，再合闸……如此反复跳跃动作，一方面将导致断路器机构严重损坏，甚至引起爆炸事件，另一方面故障电流多次冲击电力系统，易引起系统震荡。
因此，在控制回路中设置防跳闭锁回路是保证设备可靠运行、维护系统稳定的重要举措之一。
目前，常见的两种断路器防跳闭锁回路主要设置如下：一是在继电保护装置操作箱内，简称保护防跳；二是在断路器机构箱内，由一次设备厂家在开关机构控制回路中设计，简称机构防跳。
本文将结合厂家图纸分析这两种防跳闭锁回路的原理和区别，保护防跳以220kV断路器操作箱CZX-12GN型号为例，机构防跳以西门子断路器3AP-1F1型号为例，其它型号设备的防跳闭锁回路设计雷同。
二、两种常见防跳设计分析（一）保护防跳分析保护防跳，按照字面理解是通过保护装置实现的。
保护防跳闭锁回路设计在操作箱或操作插件，并通过保护装置的跳闸命令来启动。
图1为断路器保护装置内防跳回路原理接线图，TBIJ为跳闸保持继电器，TBUJ为防跳继电器。
当发生永久性故障时，保护动作跳闸，继电器TBIJ得电励磁，其串于防跳回路的常开辅助触点闭合，使得防跳继电器TBUJ得电励磁，并通过自身常开辅助触点闭合形成自保持回路，同时其串于合闸回路的常闭辅助触点断开，从而使合闸回路“断线”。
浅析断路器失灵保护原理及出口配置随着国民经济的发展和人民生活水平的不断提高，对电力系统的可靠性要求越来越高，其继电保护的拒动与误动一旦发生，会对电力系统造成重大的危害。
失灵保护作为近后备保护中的最后一道防线，动作后将跳开母线上的各断路器，动作面积相对较大，因此要求失灵保护具有极高的可靠性，减小其拒动或误动的可能性。
關键词：断路器;失灵;原理;出口1 失灵保护简介断路器失灵保护是指当输电线路、变压器、母线或其他主设备发生故障，保护装置动作并发出了跳闸指令，但故障设备的断路器拒绝动作时，利用故障设备的保护动作信息与拒动断路器的电流信息构成对断路器失灵的判别，能够以较短的时限切除同一厂站内其他有关的断路器，使停电范围限制在最小，从而保证整个电网的稳定运行，避免造成发电机、变压器等故障元件的严重烧损和电网的崩溃瓦解事故，是断路器保护配置中重要的组成部分。
断路器操作机构发生故障、气压或液压降低、直流电源消失、跳闸线圈断线、操作回路故障等等都是断路器失灵的原因，其中最多发生的是气压或液压降低、直流电源消失及操作回路故障。
断路器失灵而没有采取措施，将会造成严重的后果如停电范围的扩大，持续的故障电流将严重损坏故障设备，甚至可能使电力系统瓦解。
2 实现方式断路器失灵保护由启动部分、时间元件及出口元件组成，为了保证断路器失灵保护动作的可靠性，保护必须具备下列两个条件才能启动：故障元件的保护出口继电器动作后不返回;在故障元件保护的保护范围内依然存在着短路，失灵判别元件启动。
失灵判别元件可采用检查母线电压的低电压继电器，或者采用检查故障元件的电流继电器作为失灵判别元件。
失灵判别元件的动作值应按照该元件末端短路时保护有足够的灵敏系数整定。
为了保证断路器失灵保护动作的可靠性，断路器失灵保护的时间元件在故障元件的保护动作后开始计时，因此，整定断路器失灵保护的动作时间时，应按照躲过断路器的跳闸时间与保护的返回时间之和整定即可。
