探讨110kV隔离开关安装调试相关技术

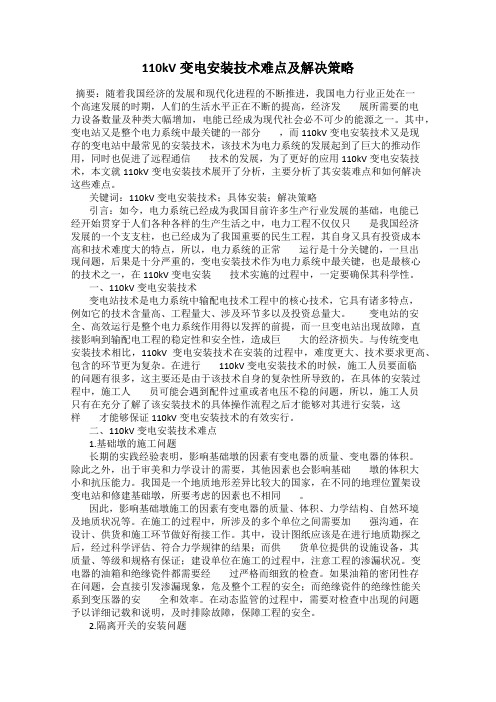

110kV变电安装技术难点及解决策略摘要：随着我国经济的发展和现代化进程的不断推进，我国电力行业正处在一个高速发展的时期，人们的生活水平正在不断的提高，经济发展所需要的电力设备数量及种类大幅增加，电能已经成为现代社会必不可少的能源之一。

其中，变电站又是整个电力系统中最关键的一部分，而110kV变电安装技术又是现存的变电站中最常见的安装技术，该技术为电力系统的发展起到了巨大的推动作用，同时也促进了远程通信技术的发展，为了更好的应用110kV变电安装技术，本文就110kV变电安装技术展开了分析，主要分析了其安装难点和如何解决这些难点。

关键词：110kV变电安装技术；具体安装；解决策略引言：如今，电力系统已经成为我国目前许多生产行业发展的基础，电能已经开始贯穿于人们各种各样的生产生活之中，电力工程不仅仅只是我国经济发展的一个支支柱，也已经成为了我国重要的民生工程，其自身又具有投资成本高和技术难度大的特点，所以，电力系统的正常运行是十分关键的，一旦出现问题，后果是十分严重的，变电安装技术作为电力系统中最关键，也是最核心的技术之一，在110kV变电安装技术实施的过程中，一定要确保其科学性。

一、110kV变电安装技术变电站技术是电力系统中输配电技术工程中的核心技术，它具有诸多特点，例如它的技术含量高、工程量大、涉及环节多以及投资总量大。

变电站的安全、高效运行是整个电力系统作用得以发挥的前提，而一旦变电站出现故障，直接影响到输配电工程的稳定性和安全性，造成巨大的经济损失。

与传统变电安装技术相比，110kV变电安装技术在安装的过程中，难度更大、技术要求更高、包含的环节更为复杂。

在进行 110kV变电安装技术的时候，施工人员要面临的问题有很多，这主要还是由于该技术自身的复杂性所导致的，在具体的安装过程中，施工人员可能会遇到配件过重或者电压不稳的问题，所以，施工人员只有在充分了解了该安装技术的具体操作流程之后才能够对其进行安装，这样才能够保证110kV变电安装技术的有效实行。

110KV变电安装施工技术难点及解决措施随着监控技术、远程通信技术等信息技术的发展，有效的提高了我国变电站的自动化水平。

变电站的自动化建设技术成为了电力系统发展中的关键技术，在110KV变电站的安装施工过程中，应当设计好相关的施工方案，保证施工过程有章可循，提高施工的质量。

在施工的过程中由于变电站设备的复杂性，所以在技术上存在一定的难度，常常发生安全事故，影响了施工的效果。

因此应当加强对变电站施工技术的研究，提高施工的质量，保证电力系统的安全。

标签：变电站施工；技术；措施变电站作为输配电工程中投资大、技术含量比较高的项目，在施工建设的过程应当提高其施工的质量，否则将会对变电站运行过程中的可靠性和经济性产生比较重要的影响。

变电站作为电力系统的重要组成部分，电力施工具有一定的风险性，因此在施工的过程中应当提高施工技术，保证施工的安全和质量。

1 变电站施工过程中的技术难点分析基础墩施工是变电站施工的基础性工作，对于变电站的安装质量具有重要的影响。

在施工的过程中要考虑设计的要求、变压器的质量、体积等方面的因素，以此来确定变压器基础墩的强度和尺寸。

对于有防护罩的变压器还应当加设金属支座，金属支座是做好变压器和防护罩接地的重要措施。

在安装之前应当对变压器设备进行仔细的检查，可以由供货方、安装单位和建设单位组成联合工作队进行设备的检查，保证设计图纸、设备清单和施工操作的一致性。

对于变压器设备以及配件规格等进行核对，对设备的本体和评价的外观进行检查，保证设备的完整性[1]。

对变压器油箱的封闭性进行检查，防止出现渗油、漏油等问题；同时还应当对变压器的绝缘瓷件进行检查，保证其良好的绝缘性，避免在以后的应用中影响变压器的使用性能。

在检查的过程中要做好相关的记录，对于发现的问题要及时的处理，从源头保证变电站设备的安全。

1.1 安装隔离开关时的问题。

在安装隔离开关时，要保持隔离开关联杆传动结构和把手之间的紧密结合，不能够出现孔隙。

110KVGIS隔离开关安装说明书23隔离开关安装使⽤说明书1 概述隔离开关分为两种类型：⼀种为普通隔离开关（慢动开关），配电动机构，在⽆负荷电流、⽆故障电流情况下进⾏分、合闸操作；⼀种为快速隔离开关（快动开关），配电动弹簧机构，除具有隔离线路的功能外，还具有切合母线转移电流的能⼒。

按使⽤位置的不同，隔离开关⼜分为⾓形隔离开关和线形隔离开关，⾓形隔离开关主要⽤于主回路的直⾓拐弯隔离处；线形隔离开关主要⽤于主回路的直线隔离处。

2 技术参数2.1 隔离开关的技术参数（见表1）表1SF 6⽓体的额定压⼒（20C ） 2.2 隔离开关的动作特性（见表2）表22.3 电动机构的技术参数（见表3）表 32.4弹簧机构的技术参数（见表4）表4（）3 结构与⼯作原理3.1 外形结构隔离开关及其机构的外形如图1、图2所⽰，机构与筒体通过过渡弯板相连，在动作过程中，图1 隔离开关机构的拐臂通过连杆带动三相进⾏分、合闸，壳体下⾯装有爆破⽚，发⽣内部故障时，⽓2425⼿动操作，并且电动与⼿动互相联锁。

3.2 隔离开关动作原理 3.2.1 ⾓形隔离开关⼯作原理⾓形隔离开关的结构如图1、2所⽰，触头座（2-2）固定在盘式绝缘⼦（2-1）上，其相对位置如图2（B-B ），动触头（2-7）与托架（2-10）相连，并贯穿于触头座。

当操动机构（1-1）接到操作命令后，机构主轴上的拐臂（1-6）旋转60o ，通过与机构拐臂相连的连杆(1-2)带动开关主轴上的外拐臂（1-1）旋转60o ，从⽽使装在同⼀主轴(2-11)上的内拐臂（2-3）旋转60o ，内拐臂再带动托架沿导向杆作直线运动，使隔离开关的动触头沿其中⼼线作直线运动，实现分、合闸操作。

合闸终了，动触头插⼊静触头(2-6)内；分闸完毕，动触头缩进触头内，保证隔离开关断⼝间有充⾜的绝缘距离。

2-1 盘式绝缘⼦ 2-2 触头座 2-3 内拐臂 2-4 密度继电器 2-5 爆破⽚ 2-6 静触头 2-7 动触头 2-8 筒体 2-9 盖板 2-10 托架 2-11 主轴图2 ⾓形隔离开关3.2.2 线形隔离开关⼯作原理线形隔离开关的结构如图3所⽰，动触头座（3-2）固定在绝缘⼦（3-1）上，动触头（3-7）与触头座内的齿条（3-6）相连，当操动机构接到操作命令后，机构主轴上的拐臂旋转60o ，与机构拐臂相联的连杆带动齿轮箱（3-10）主轴上的拐臂旋转60o ，在绝缘拉杆（3-9）的连接下，通过齿轮、齿条传动带动动触头运动，从⽽使隔离开关的动触头沿其中⼼线作直线运动，实现分、合操作。

110kV郑家营输变电工程隔离刀闸安装作业指导书2008--07--28 发布 2008--08--05 实施云南建源电力工程有限公司发布前言根据变电站变实际情况，确保安装及调试顺利进行，特编制本作业指导书。

本作业指导书由云南建源电力工程有限公司提出本作业指导书主要起草单位：云南建源电力工程有限公司批准人：审核人：编制人：本作业指导书由云南建源电力工程有限公司总工室负责解释目录一、引言 (1)二、编制依据 (1)三、隔离刀闸安装工艺要求 (1)四、安全及文明施工 (2)五、危险点预测与预控措施 (1)隔离刀闸安装作业指导书一、引言隔离刀闸是变电站的主要一次设备之一，是变电站停电过程中的明显断开点，隔离刀闸的安装工艺和质量关系到隔离到的运行。

二、编制依据《电气装置安装工程质量检验及评定规程》《厂家安装说明书》三、隔离刀闸安装工艺要求3.1、瓷柱安装外观检查：清洁、无裂纹；瓷铁胶合处粘合牢固；瓷柱与底平面操作轴间连接螺栓紧固；触指、触头清洁，无损伤、变形。

瓷柱安装垂直，相间距离符合厂家说明书上的数值。

3.2、导电部分可挠软连接检查：连接可靠，无折损；接线端子检查：清洁，平整，并涂有电力合脂；有镀银层的触头表面检查：完整、无脱落。

3.3、传动部件传动部件安装正确、固定牢固；操作检查：咬合准确，轻便灵活；辅助开关动作可靠，触点接触良好；接地刀与主触头间机械或电气闭锁准确可靠；对于刀闸电动时，在分、合闸极限位置时，可靠切除电源；机构箱密封垫完好。

3.4、隔离开关的调整合闸状态时，触头相对位置、备用行程及触头两侧接触压力；分闸状态触头间净距离或拉开角度，符合厂家说明书上的要求。

触头接触时的不同期允许值：110隔离刀不大于10mm。

引弧触头与主动触头动作顺序正确；隔离开关与操作机构联动平稳、无卡阻。

防松螺母紧固、开口销张开。

3.5、接地底座、机箱机接地牢固，导通良好。

3.6、油漆隔离底座镀锌槽钢的焊接部位，即时清理焊渣，并刷防锈漆，在底座槽钢喷、刷漆时，用塑料布对瓷柱进行包裹，防止被油漆污染；接地刀的垂直连杆、水平连杆均刷黑漆。

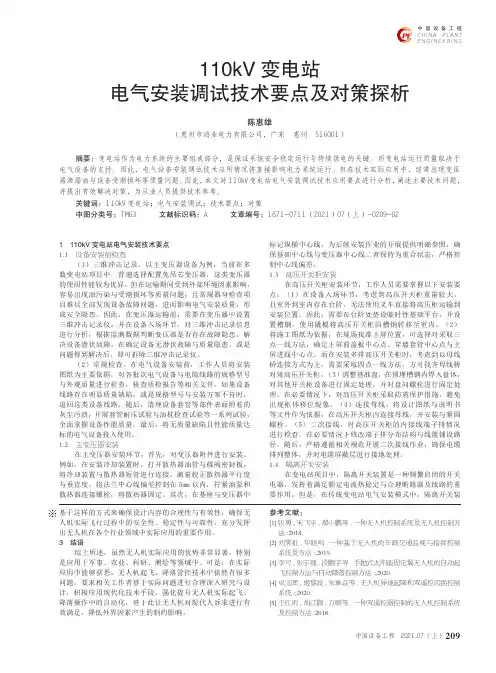

在回路传统试验环节，为保证试验安全与结果准确，严 格控制电气调试顺序，在保护调试与高压试验结束后，方可 开展回路传动试验，基于试验结果判断回路保护性能。同时， 调试人员使用摇表等工具，对回路绝缘电阻进行测量，并观 察回路通电情况。在确定回路绝缘电阻值达标，且不存在金 属性接地情况后，方可进行送电，开展回路传动试验。 2.3 主变压器差动保护极性检测
标记纵横中心线，为后续安装作业的开展提供明确参照，确 保基础中心线与变压器中心线二者保持为重合状态，严格控 制中心线偏差。 1.3 高压开关柜安装
在高压开关柜安装环节，工作人员需要掌握以下安装要 点：（1）在设备入场环节，考虑到高压开关柜重量较大， 且室外到室内存在台阶，无法使用叉车直接将高压柜运输到 安装位置。因此，需要在台阶处垫设临时性基础平台，并设 置槽钢，使用撬棍将高压开关柜沿槽钢转移至室内。（2） 将施工图纸为依据，在现场找准主屏位置，可选择对采取三 点一线方法，确定主屏前盖板中心点、穿墙套管中心点与主 屏进线中心点。而在安装多排高压开关柜时，考虑到以母线 桥连接方式为主，需要采取四点一线方法，方可找齐母线桥 对策高压开关柜。（3）调整基准盘，在预埋槽钢内焊入盘体， 对其他开关柜设备进行固定处理，并对盘问螺栓进行固定处 理。在必要情况下，对高压开关柜采取防震保护措施，避免 出现柜体移位现象。（4）连接母线。将设计图纸与说明书 等文件作为依据，在高压开关柜内连接母线，并安装与紧固 螺栓。（5）二次接线。对高压开关柜的内接线端子排情况 进行检查，在必要情况下修改端子排分布结构与线缆铺设路 径。随后，严格遵循相关规范开展二次接线作业，确保电缆 排列整体，并对电缆屏蔽层进行接地处理。 1.4 隔离开关安装
关键词：110kV 变电站；电气安装调试；技术要点；对策 中图分类号：TM63 文献标识码：A 文章编号：1671-0711（2021）07（上）-0209-02

焦煤集团供电处110kV隔离开关技术要求编制：审核：批准：焦煤集团供电处目次1 总则 (2)1.1 一般规定 (2)1.2 投标人应提供的资格文件 (2)1.3 适用范围 (2)1.4 对设计图纸、说明书和试验报告的要求 (3)1.5 标准和规范 (5)1.6 投标人必须提交的技术参数和信息 (5)1.7 备品备件 (6)1.8 专用工具与仪器仪表 (6)1.9 安装、调试、性能试验、试运行和验收 (6)2 结构要求 (6)2.1 隔离开关和接地开关技术参数 (6)2.2 通用要求 (7)2.3 操动机构 (7)2.4 涂漆和防锈 (8)2.5 铭牌 (8)3 试验 (9)3.1 型式试验 (9)3.2 出厂试验 (9)3.3 现场交接试验 (9)3.4 电瓷部件的抽查试验 (10)4 技术服务、设计联络、工厂检验和监造 (10)4.1 技术服务 (10)4.2 设计联络会 (11)4.3 工厂检验和监造 (11)5 一次、二次及土建接口要求 (12)5.1 126kV隔离开关 (12)1总则1.1一般规定1.1.1投标人应具备招标公告所要求的资质，具体资质要求详见招标文件的商务部分。

1.1.2投标人须仔细阅读包括本技术规范（技术规范通用和专用部分）在内的招标文件阐述的全部条款。

投标人提供的隔离开关及接地开关应符合招标文件所规定的要求。

1.1.3本招标文件技术规范提出了对隔离开关及接地开关的技术参数、性能、结构、试验等方面的技术要求。

1.1.4本招标文件提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，投标人应提供符合本技术规范引用标准的最新版本标准和本招标文件技术要求的全新产品，如果所引用的标准之间不一致或本招标文件所使用的标准如与投标人所执行的标准不一致时，按要求较高的标准执行。

1.1.5如果投标人没有以书面形式对本招标文件技术规范的条文提出差异，则意味着投标人提供的设备完全符合本招标文件的要求。

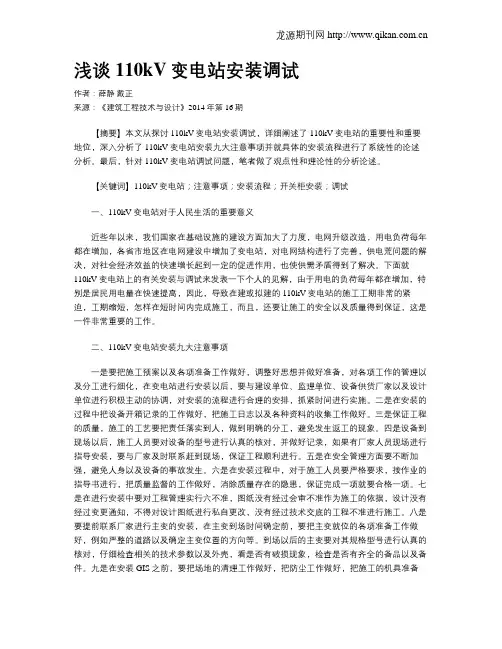

浅谈110kV变电站安装调试作者：薛静戴正来源：《建筑工程技术与设计》2014年第16期【摘要】本文从探讨110kV变电站安装调试，详细阐述了110kV变电站的重要性和重要地位，深入分析了110kV变电站安装九大注意事项并就具体的安装流程进行了系统性的论述分析。

最后，针对110kV变电站调试问题，笔者做了观点性和理论性的分析论述。

【关键词】110kV变电站；注意事项；安装流程；开关柜安装；调试一、110kV变电站对于人民生活的重要意义近些年以来，我们国家在基础设施的建设方面加大了力度，电网升级改造，用电负荷每年都在增加，各省市地区在电网建设中增加了变电站，对电网结构进行了完善，供电荒问题的解决，对社会经济效益的快速增长起到一定的促进作用，也使供需矛盾得到了解决。

下面就110kV变电站上的有关安装与调试来发表一下个人的见解，由于用电的负荷每年都在增加，特别是居民用电量在快速提高，因此，导致在建或拟建的110kV变电站的施工工期非常的紧迫，工期缩短，怎样在短时间内完成施工，而且，还要让施工的安全以及质量得到保证，这是一件非常重要的工作。

二、110kV变电站安装九大注意事项一是要把施工预案以及各项准备工作做好，调整好思想并做好准备，对各项工作的管理以及分工进行细化，在变电站进行安装以后，要与建设单位、监理单位、设备供货厂家以及设计单位进行积极主动的协调，对安装的流程进行合理的安排，抓紧时间进行实施。

二是在安装的过程中把设备开箱记录的工作做好，把施工日志以及各种资料的收集工作做好。

三是保证工程的质量，施工的工艺要把责任落实到人，做到明确的分工，避免发生返工的现象。

四是设备到现场以后，施工人员要对设备的型号进行认真的核对，并做好记录，如果有厂家人员现场进行指导安装，要与厂家及时联系赶到现场，保证工程顺利进行。

五是在安全管理方面要不断加强，避免人身以及设备的事故发生。

六是在安装过程中，对于施工人员要严格要求，按作业的指导书进行，把质量监督的工作做好，消除质量存在的隐患，保证完成一项就要合格一项。

110kV变电站设备安装调试技术的要点、难点分析张珂磊摘要：伴随着电力需求的日益增长和电力建设强度不断加强，110kV变电站正在逐渐变成电力建设项目的重点，在解决供需问题、满足用电负荷、优化电网结构等诸多方面有着极为重要的作用。

所以，变电站的安装与变电站的调试过程中与其相关的技术，由此，来保证其施工的质量。

关键词：110kV变电站；设备安装；调试技术；要点现代化电力系统包含了：发电站、变电所、输电线路、配电工作系统以及负荷组成，是现代化社会发展过程中最为重要、最为复杂工程系统，包含了非常多的高科技因素，对于专业人才需求不断增加。

发电厂主要负责发电工作任务，变电站在电力系统运行中有利于促进高压交流电完成变电、配电处理工作。

因此，变电站设计质量和变电站安装质量优劣直接的影响电力系统运行是否正常和是否安全，同时，对社会经济正常发展、人民群众生命财产安全具有非常重要的影响。

1安装主变前检查的技术重点1.1运输过程中的三维冲击的记录变压器自出厂以后，一般来说，都需要经过长时间的运输，才能过到达安装现场，现如今主要求的出厂110kV的变压器基本上都是免吊芯变压器，最多有可能会做一些器身检查，但是器身检查总是会加大工作量，施工的条件不好更有可能造成变压器油污染、变压器受潮等情况。

所以，监测在变压器运输的过程中就显得尤为重要，解决这些问题的最好方法是在运输途中加装三维冲击记录仪，与此同时，要更为严格的控制运输车辆的速度。

这就产生了以下几点要求。

①要求监控变压器三维冲击记录仪可靠准确。

②要求监控变压器的三维冲击记录仪，在变压器就位后，便可以拆除。

③要求记录清楚主变压器从出厂到就位的时间，尤其是主变压器的安装就位时间。

④要求工作人员做好记录分析。

⑤要求对其记录一定是全程记录。

⑥要求记录垂直、横向、运输等方向有没有超过3g。

只有达到以上要求，我们才可以准确了解到变压器的内部有无伤损，变压器是否需要做检查，明确责任。

110kv GW4隔离开关安装调整工艺一、施工准备1、劳动组织2、工机具3、材料二、操作程序图1 110kv GW4隔离开关安装调整工序流程图2、操作要领（1）施工准备①检查隔离开关支架是否水平方正，机构支架的高度和方向是否符合要求。

②对隔离开关和操动机构及附件进行清扫检查。

（2）吊装就位①将单极开关绑扎牢固后，先进行试吊，确认安全可靠再继续起吊。

②就位时调整开关方向使之符合产品规定，就位后及时拧紧固定螺栓。

（3）本体调整①按产品的技术规定调整好开关的相间距离，并保证各单极开关的底架相互平行、各接地刀转轴同心。

②检查各支柱绝缘子是否垂直于底架，否则应用制造厂提供的垫片进行调整，调整后的支柱绝缘子，在开关合闸后，其动触头与触指间的距离应符合产品规定。

③调整各交叉连杆的长度及分合闸止钉的位置，使各开关的分合闸角度均达到产品的技术规定。

（4）主刀装配调整①将开关全部置于合闸位置，安装可调连接头，并将其螺母拧至螺杆的中间位置，如图-2所示。

②分别测量各相间水平连杆长度，下料后连杆两端分别焊上正、反向螺纹连接头。

③装上水平连杆，进行推拉操作，检查三相分合闸角度及同期；不符合规定时，可分别调整水平连杆及交叉连杆的长度，直至满足要求，调好后打开开口销。

④由开关分合闸拐臂转轴中心引出一铅垂线，检查调整操动机构转轴与拐臂转轴同心，拧紧机构固定螺栓。

⑤分别在两个转轴上安装轴套，轴套距转轴根部的距离不应小于10 mm。

拧紧轴套后，作出标记，测量垂直连杆长度并下料。

图-2 110kv GW4隔离开关配CS14（G）操动机构安装图⑥卸下拐臂转轴和操动机构，分别在各主轴与轴套销钉孔对应处配钻φ10mm圆孔，并用销钉铆死。

⑦先将拐臂侧轴套与垂直连杆焊好，然后装回拐臂转轴（带连杆）和操动机构，并将机构转轴穿入连杆中。

⑧将开关及操动机构置于合闸位置，先用点焊把垂直连杆与机构侧轴套焊牢；然后操作机构手柄进行分合闸检查，并调整有关连杆长度，使分合闸角度及同期达到要求，然后焊牢机构侧轴套。

110kV变电站设备安装调试技术的要点、难点分析摘要：变电站是将电力系统中的电流进行升降压的变电和配电处理,再由输电线路输出。

本文主要详细的分析了 110kV 变电站装置安装调试的时候出现的一些技术方面的问题，从一些相关方面而且根据这么长时间在电力装置安装调试以及电力系统设计时候的一些有用的经验。

关键词：110kV变电站；设备安装调试技术；随着社会的不断发展，人们对电的需求量在不断的增加，电网的结构也日趋复杂。

变电站在电网运行中起着重要作用，变电电气设备运行的好坏直接影响到电力能源的输送，进而影响人们的生产工作和生活，因此，必须要加强对变电电气设备的安装与运行维护技术研究，以确保变电站能够稳定的运行。

一、110kV变电站设备安装调试技术的难点1.底座与预制基础尺寸不匹配。

目前，我国的变压器并不是直接安装在地面上，通常安装在具有基础型的钢座上。

基础型的钢座焊接在接地干线上，并固定在地面上。

变压器则是利用螺栓固定在钢座上。

然而在安装变压器时，常会出现变压器底盘与钢座的尺寸不匹配的问题，影响设备的顺利安装。

2.安装过程的合理操作。

变电站加强对操作人员的技术培训，落实责任，完善质量管理体系，贯彻操作注意事项、安装事项，保障安装调试质量。

仪表等设备安装位置要严格遵守设计文件图纸规定。

然而安装调试过程中，由于技术人员对仪表不合理的敲击、震动，造成仪表安装的不牢固、不平正或是仪表与设备、线路管道或设备的连接、固定处受力不均，一旦遭到非正常的外力就会使得设备不牢固。

在穿线前没有对线路管路安装与链接其进行吹扫，清扫污物，进而对线路的链接造成影响。

电气设备安装地多尘、潮湿时，需要进行防潮防尘处理的却没有采取及时的防范措施3.缺少全面的电缆防护措施。

电力电缆通常是铺设在地下，在地下的电缆管孔，通常不被重视。

通常在安装电缆过程中，疏忽了对管孔的管理，而造成漏堵等问题，发生小动物误入和外部水渗入现象。

在铺设电缆时缺少与变电站的其他的工程相互之间的交流和配合，从而导致电缆沟内出现积水等隐患。

110kV变电站电气隔离开关安装施工技术摘要：变电站的电气隔离开关作为变电站设备的重要构筑，对于提高电力运行的质量，保证电力安全具有十分重要的意义。

基于此，本文作者简单介绍了110kV变电站电气隔离开关安装施工技术存在的问题以及相应的改进措施，希望能够为变电站隔离开关的安装提供相应参考。

关键词：变电站；电气隔离开关；安装引言由于人们生活水平的提高，对于日常电力的需求也变得更大，因此只有充分保证供电的高效性和稳定性，才能保证城市的高效运作，进而保证我国经济的快速发展。

在电力供应的同时，保证供电安全以及供电的稳定性是电力企业必需重视的问题，当前社会对供电需求在逐渐增大，有效保证供电网络的安全是电力企业应该重视的。

变电站是电力网络中重要的一部分，而电气隔离开关同样是变电站运行中不能缺少的重要部件，其在变电站运行中所发挥的作用是其他部件都不能替代的，电气隔离开关也直接影响着整个电网的稳定运行，所以在安装电气隔离开关的时候要将各种因素都考虑在其中，采用科学合理的安装技术，提高安装施工质量，让变电站能够安全运行。

1 110kV变电站电气隔离开关安装施工由于变电站电气开关的内部构造较为复杂，且其受到环境的影响较大，因此只有科学合理进行设置才能有效保证隔离开关的质量。

本文作者以GW16型隔离开关为例，通过对变电站隔离开关的施工工艺进行分析。

图1 变电站电气安装施工图2 GW16型隔离开关1.1母线触头的安装悬挂母线是一种常用于电气隔离开关的母线。

根据其本身的适用范围将其分成 A型、B型。

一般来说，A型只能应用于双排母线的安装过程，B型适用于双排型母线的安装过程中，同时其本身也适应于单排母线的安装。

A型触点的选择确保了静态接触杆的水平状态在设备运行期间得以保持，但安装过程相对麻烦，需要四个单T形夹具和两根电线进行压接，同时只有B型触点需要压接1个夹子。

同时，B型静触头的静触头长度较大，需要设置成梯形，以保证触头在重复操作后能保持位置稳定。

110kV变电站安装与调试施工要点分析与解读摘要：110KV变电站的安装和调试是一项技术施工，涉及到了多个程序和施工要点，既要做好准备工作，又要科学的进行施工，确保安装与调试的质量，本文从110kV变电站安装与调试施工准备要点、安装要点和调试要点三个方面进行了分析和解读，希望能够为做好变电站安装与调试工作提供一份参考。

关键词：110KV；变电站；安装与调试；施工要点社会的不断发展和经济的不断进步，使得电力的建设需求也在不断的增加，所以要加大电力建设的力度，110KV变电站作为电力建设的重要组成部分，施工的质量关系着整个电力系统的安全和稳定运行，在电力建设的过程中，要掌握110KV变电站安装与调试的施工要点，确保变电站的施工质量，从而保证电力建设的质量。

一、110kV变电站安装与调试施工准备要点包括变压器的运输监测和变压油检查。

变压器从生产商运输到施工场地存在着一定的距离，而变压器的质量安全受到变压器自身质量和一些客观运输条件因素的影响，所以，在出厂时要做好器身检查工作，虽然程序比较复杂，但要选取最科学最有效的方法。

例如:在变压器的运输过程中配置相应的监测设备，监测的内容包括运输的速度、交通工具的颠簸程度等，进行动态监测，实时控制，保证变压器的安全运输。

变压器的运输监测要满足以下几个条件:一是，运输监测设备质量合格，并且监测精准，可以针对运输全过程进行监测，直至变压器卸载之后才能拆除相应的监测设备。

二是，要对变压器的供应商、运输时间以及到达施工现场的时间进行记录。

三是在变压器就位后，安排专业的人员分析记录仪的信息，检查记录的横竖方向。

另外，要明确运输责任，避免出现施工者在主变还未运输到位就私自拆掉监测设备现象的发生，有效防止监测信息和记录信息出现误差，影响着变压器的内部质量检查。

变压油的检查，首先，要从变压器中抽取油样本，进行色谱分析，记录相应分析结果。

其次，要核对变压器的补充油规格、质量，明确生产厂家，确保核查结果合格再进行安装。
