【良心出品】隔离开关的安装和调试的主要工序

隔离开关安装标准工艺一、概况1、本工艺标准适用于额定电压为35kV－500kV隔离开关的安装；2、引用的标准电气装置安装工程高压电气施工及验收规范GBJ147-90。

二、施工工序流程图三、施工技术措施1、开箱检查设备到货后，开箱检查设备型号、规格、数量是否符号设计要求，备品配件是否齐全，瓷件无损伤。

接线端子及载流部分应清洁，接触良好，触头镀银层无脱落。

绝缘子表面应清洁，无裂纹、破损、焊接残留斑点等缺陷，磁铁粘合牢固。

隔离开关底座转动部分应灵活，操动机构的零配件齐全，所有固定连接部件紧固。

2、准备工作（1）取出资料认真阅读，技术员及安装负责人要熟悉说明书，掌握技术要求。

（2）检查隔离开关基础与底座根开，安装尺寸偏差小于规程要求。

（3）同一组隔离开关支架组立时应保证高差及极间安装孔距离的准确性。

3、隔离开关组装（1）将隔离开关按设计规格型号分组运到安装地点，并检查所有的转动部分是否涂有润滑脂，转动是否灵活，如有卡阻应进行处理。

（2）组装时对导电部分（不包括镀银部分），先涂上一层凡士林，用沙纸或钢丝刷刷去表面的氧化层，用布擦掉油污，再涂上一层导电膏。

均压环要安装正确，平正。

（3）吊装要求吊装时隔离开关处于合闸位置（剪刀式除外）。

各电压等级隔离开关吊装时应注意地刀的朝向符合设计要求，隔离开关主刀闸机构拐臂应安装在正确相上。

调整三相开关主轴在一条线上，用水平尺检查底座的水平度，如不平则加垫片调整，但不得多于3片，用钢卷尺测量开距，符合规程要求：110kV及以下不应大于10mm，110kV以上不应大于20mm。

相间连杆应在同一水平上。

（4）调整主闸刀在合闸位置时处于水平状态，上、下导电管在一条线上，注意一定要使双连杆的长度相等，且主闸刀合闸到位后，主动臂在死点位置，调整限位螺钉间隙为2mm。

（5）用手推动接地刀杆使其插入接地静触头深度符合规程要求，具体见附表。

（6）传动装置的传动部分涂以润滑剂，接地刀刃转轴上的扭力弹簧或其它拉伸式弹簧调整到操作力矩最小，并加以固定，在垂直连杆上涂以黑色油漆。

隔离开关1隔离开关外观检查（1）检查隔离开关型号是否与设计相符；（2）检查各部件有无损坏，闸刀、触头有无变形，如有异常应予以纠正；（3）检查动刀开关与触头的接触情况。

用0.05mm×10mm塞尺检查刀片的接触情况。

线路的接触点不应插上。

当接触面宽度为50 mm或以下时，相对接触器的插入深度不应超过4 mm；当接触面宽度为60 mm或更大时，不应超过6 mm。

接触面应平整干净，无氧化膜。

触点应无腐蚀。

应涂上一薄层中性凡士林或导电膏。

触头应紧密接触，两侧接触压力应均匀；（4）绝缘瓷瓶表面应清洁，无裂纹、破损，瓷铁结合牢固；（5）额定电压10kV的隔离开关绝缘电阻应大于1000m∩，用2500V兆欧表；（6）隔离开关底座的转动部分应灵活。

安装前除对隔离开关本体进行上述检查外，还应对隔离开关安装所用的预埋件（螺栓或支架）进行检查。

螺栓或支架的预埋应平整牢固。

2隔离开关安装步骤如下（以GN2隔离开关安装为例）（1）使用人力或滑轮提升，将隔离开关本体安装到安装位置，使开关底座上的孔盖在基础螺栓上，稍稍拧紧螺母，用水平尺和铅锤敲击位置，然后拧紧基础螺母。

（2）安装操作机构。

将操作机构固定在预先预埋的支撑架上，使其扇形板与隔离开关上的旋转曲柄臂（弯接头）在同一垂直平面内。

（3）连接操纵杆。

连接拉杆前，先将弯接头连接到开关的传动转杆（即转轴）上，直接接头连接到扇形板的舌片上，然后将调节件拧入直联接头。

当开关和操作机构处于合闸位置时，应配备操作杆。

首先测量操作杆的长度，然后切割材料。

拉杆一般采用dn25mm黑铁管代替镀锌铁管，因为其力学性能不如黑铁管。

拉杆加工后，拉杆一端与弯接头焊接，另一端与调节件焊接。

如果采用销连接，组装前应在操作杆、弯头接头和调节件上钻孔。

三。

隔离开关的调整隔离开关本体和操作机构安装完毕后，应进行联调，使隔离开关的分、合符合质量标准。

（1）缓慢打开隔离开关。

开启时注意叶片的开口间隙，应符合产品技术要求。

35KV隔离开关安装施工方案
1.安装位置选择：选择合适的位置安装隔离开关，确保易于操作和维护，同时考虑与其他设备的安全距离，保证人员和设备的安全。

2.安全防护措施：为了保证施工人员的安全，需要提供必要的安全防
护措施，如穿戴绝缘服装和绝缘手套，使用安全登高设备等。

3.基础施工：首先，需要进行基础施工，包括清理安装位置上的杂物、浇注混凝土基础等。

确保基础坚固、稳定。

4.设备安装：将隔离开关正确定位于基础上，根据安装要求进行固定，确保设备不会因为震动或其他原因导致松动。

5.电气连线：根据电气连接图纸，对隔离开关进行电气连线。

首先，
应确保线缆与设备接线端子的正确连接，然后检查所有连接的紧固情况，
确保良好的电气接触。

6.封闭调试：在电气连线完成后，对隔离开关进行封闭调试。

这包括
断开与隔离开关连接的电源，验证隔离开关的正常工作。

7.完工验收：在隔离开关安装完成后，需要进行完工验收。

验收过程
主要包括对隔离开关的外观质量、电气性能等进行检查，确保设备安装和
接线正确，符合相关标准和规范。

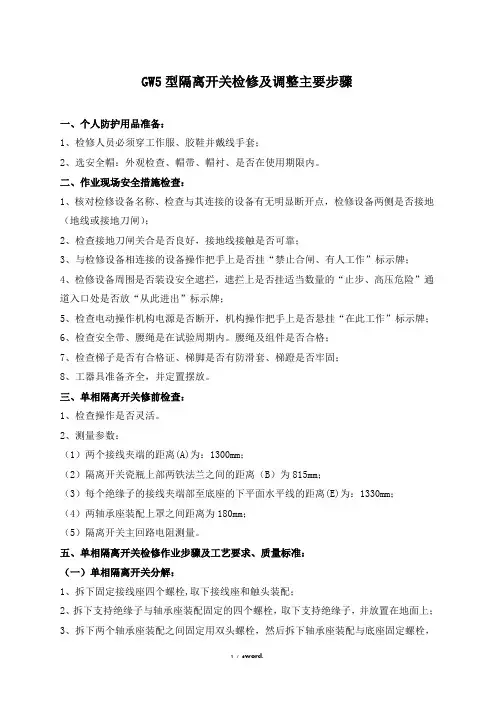

GW5型隔离开关检修及调整主要步骤一、个人防护用品准备：1、检修人员必须穿工作服、胶鞋并戴线手套；2、选安全帽：外观检查、帽带、帽衬、是否在使用期限内。

二、作业现场安全措施检查：1、核对检修设备名称、检查与其连接的设备有无明显断开点，检修设备两侧是否接地（地线或接地刀闸）；2、检查接地刀闸关合是否良好，接地线接触是否可靠；3、与检修设备相连接的设备操作把手上是否挂“禁止合闸、有人工作”标示牌；4、检修设备周围是否装设安全遮拦，遮拦上是否挂适当数量的“止步、高压危险”通道入口处是否放“从此进出”标示牌；5、检查电动操作机构电源是否断开，机构操作把手上是否悬挂“在此工作”标示牌；6、检查安全带、腰绳是在试验周期内。

腰绳及组件是否合格；7、检查梯子是否有合格证、梯脚是否有防滑套、梯蹬是否牢固；8、工器具准备齐全，并定置摆放。

三、单相隔离开关修前检查：1、检查操作是否灵活。

2、测量参数：（1）两个接线夹端的距离(A)为：1300mm；（2）隔离开关瓷瓶上部两铁法兰之间的距离（B）为815mm；（3）每个绝缘子的接线夹端部至底座的下平面水平线的距离(E)为：1330mm；（4）两轴承座装配上罩之间距离为180mm；（5）隔离开关主回路电阻测量。

五、单相隔离开关检修作业步骤及工艺要求、质量标准：（一）单相隔离开关分解：1、拆下固定接线座四个螺栓,取下接线座和触头装配；2、拆下支持绝缘子与轴承座装配固定的四个螺栓，取下支持绝缘子，并放置在地面上；3、拆下两个轴承座装配之间固定用双头螺栓，然后拆下轴承座装配与底座固定螺栓，取下轴承座装配；（二）GW5型隔离开关支柱绝缘子检查：1.GW5型隔离开关支柱绝缘子检查：（1）清扫绝缘子表面；（2）检查绝缘子有无开裂或损坏，如有破损、裂纹，应予以更换；（3）检查铸铁法兰与绝缘子浇装处有无松动、开裂、和脱落，若有松动应予以更换，如铁法兰与绝缘子间浇装物脱落应进行处理，并涂防水胶；检查法兰盘有无开裂，若有开裂应更换；（4）检查上、下法兰螺孔情况，并用丝锥套攻，清除灰尘和铁锈，孔内涂黄油，上、下法兰刷防锈漆；（5）检查支柱绝缘子瓷裙有无损坏，如有轻微缺块，可用坏氧树脂或硅橡胶补齐，如损坏严重应更换。

隔离开关安装作业指导书一、施工工艺流程图二、各工序施工方法及要求1、施工准备（1）技术准备：参与施工的人员必须先熟悉隔离开关有关资料经及产品安装使用说明所书，由技术人员对其进行技术培训，质检员组织考试，成绩合格后方可上岗。

（2）人员准备：成立隔离开关安装小组，每一小组由4人组成，技术员、质检员各1名，熟练技工2人，（3）工器具准备：(4)施工现场清理及布置：清理施工现场杂物，平整好施工车辆施工及设备组装场地。

2、基础复核用经纬仪、钢尺复测隔离开关构架基础中心距离及高程是否与设计一致，并填写技术复核记录表。

由质检员对基础质量进行检查，质量合格方可进行下道工序施工。

基础质量标准：（1）设备支柱中性线位置误差不大于10mm。

（2）设备支柱倾斜度不大于2%。

（3）设备支柱相对高差不大于10mm。

3、开箱检查在厂方、业主、监理及施工单位四方人员同时在场时，对设备进行开箱检查，主要检查如下项目：（1）、首先清点包装件数与到货清单是否相符，产品包装是否完整无损，隔离开关所有部件、附件、备件齐全，无损伤变形及锈蚀；（2）、瓷件无裂纹及破损；（3）、技术资料、图纸以及专用工具是否齐全；（4）、填写设备开箱检查记录表格，开箱记录表格附后。

3、吊装将隔离开关三相底座吊到基础上，调整其横向与纵向误差，使之控制在5mm以内。

然后采用底座上垫金属垫片来校正底座的水平度和垂直度。

垫片间及与构架间点焊，防止受力后位移，调整完毕用电焊焊牢。

将隔离开关各相基座分别吊装到三相底座上，并用螺栓紧固，再将各相二节基座吊上组装，调整其水平与垂直度。

质量标准：（1）、隔离开关三相底座横向与纵向误差在5mm以内。

（2）、三相支柱应在同一水平面，同相绝缘子柱的中心线应在同一垂直面内，相间距离与设计值误差不大于5m4、水平拉杆的配制三相联动水平拉杆用钢管制成。

钢管在地面上校直，连接头的一端插入钢管焊接，注意留出的螺栓长度要有足够长，以供开关调节需要。

隔离开关操作规程有哪些（7篇）（经典版）编制人：__________________审核人：__________________审批人：__________________编制单位：__________________编制时间：____年____月____日序言下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。

文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!并且，本店铺为大家提供各种类型的经典范文，如工作报告、合同协议、心得体会、演讲致辞、规章制度、岗位职责、操作规程、计划书、祝福语、其他范文等等，想了解不同范文格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!Moreover, our store provides various types of classic sample texts, such as work reports, contract agreements, insights, speeches, rules and regulations, job responsibilities, operating procedures, plans, blessings, and other sample texts. If you want to learn about different sample formats and writing methods, please pay attention!隔离开关操作规程有哪些（7篇）隔离开关操作规程有哪些篇1工贸企业隔离开关、负荷开关及高压熔断器的安装是一项技术性强、安全性要求高的工作。

隔离开关一般安装调试GW4型分离器的方法是在线路中，分离器的数量通常是开关量的2～4倍。

由于隔离开关数量较多，安装调试能力较大，在110KV以下电压下，以GW4型隔离开关为主导设备，如果隔离开关的安装工艺和机械尺寸设置不符合要求，分离器不开闭，触点过热，甚至瓷瓶坏了。

所以这是必要的，接线开关的安装调试方法在笔者根据自己的工作经验，将这种隔离开关的安装调试方法总结如下。

介绍了1gw4分离器的结构和工作原理。

为了更好地理解隔离开关的安装过程和调试方法，需要对隔离开关的结构和功能原理有足够的了解。

1.1.1.分离开关的结构1.1.1.分离开关的结构GW4型分离器由三个单步组成的水平、两列旋转结构组成，每一步都配有一个底座、隔离柱和导电部件，带有手动或电动操作机构。

1.1.2接地开关的结构由固定在隔离开关管上的静触头和安装在底座上的活动触头组成。

1.1.3.手持机构的建立手动操作机构由在水平面（甚至表面）旋转90度（或180度）的手柄、防雨罩和辅助开关组成。

1.1.4电动操作机构的电气机构的主要部件有电机、速度、辅助开关、边界开关、传动开关、屏蔽、开关等。

1.2隔离开关动作原理1.2.1.分离开关动作原理：操作机构输出波旋转90-176；180-176；）垂直管工作波旋转90-1766；180-176；）臂被操作，工作相的有源极旋转90-176；其余的有源极旋转90-176；交叉电路杆使从动杆旋转90转；17666转；转动方向盘实现三极。

1.2.2接地开关的作用原则、使用传动轴和水平连杆将主轴转向一定角度的有效机构，从而分闸。

1.2.3手柄工作时的手动操作原则、输出轴机构旋转，导致辅助开关与机构主轴连接，包括当断开时，当断开作用时，相应的接点即断开或关闭，并发出相应的分离合信号。

1.2.4电机起动机电机构、蜗轮蜗轮传动机构、主轴旋转、断路机构的作用原则，主轴耦合2.1隔离开关的安装2.1隔离开关安装和调试原则是其正常运行的先决条件。

隔离开关安装施工方案隔离开关是电力系统中常见的电气设备，用于切断或连接电气设备和电源之间的电路。

在电力系统的设计和施工中，隔离开关的正确安装至关重要，本文将详细介绍隔离开关的安装施工方案。

1. 施工前准备在进行隔离开关的安装施工前，应先进行仔细的准备工作。

包括但不限于以下内容：（1）确保施工区域的安全：清除施工区域内的所有杂物，排除安全隐患，并设置明显的安全警示标志。

（2）检查设备和材料的质量：确认所使用的隔离开关符合规格和要求，并进行必要的检测和试验。

（3）编制施工计划：根据工程项目的要求，合理安排施工流程和时间节点。

2. 安装隔离开关（1）确定安装位置：根据设计图纸和实际情况，确定隔离开关的安装位置。

应确保位置合理，方便操作和维护，并符合相关的电力设备间距要求。

（2）安装支架：根据设计要求，在安装位置上安装固定支架。

支架的选择应基于隔离开关的尺寸和重量，以确保其稳定和牢固。

（3）连接电缆和导线：根据设计图纸和接线图，正确连接隔离开关的电缆和导线。

在连接过程中，应注意导线的正确连接顺序和良好的接触度，确保电气连接可靠稳定。

（4）安装附件：根据设计要求，安装隔离开关所需的附件，如操作杆、遮罩、指示灯等。

附件的安装应符合相关标准和规范，并经过必要的调试和试验。

3. 接地和绝缘测试安装完隔离开关后，应进行接地和绝缘测试，以确保电气设备的安全可靠。

（1）接地测试：通过检测隔离开关的接地电阻，确认接地系统的质量，并确保系统的接地电阻符合相关要求。

（2）绝缘测试：采用绝缘电阻测试仪等工具，对隔离开关的绝缘性能进行检测。

测试结果应满足设计要求，并符合相关标准和规范。

4. 安全验收与记录（1）安全验收：施工完成后，进行安全验收，确保隔离开关的安装符合相关安全要求。

验收内容包括隔离开关的固定性能、接线的正确性、附件的完好性等。

（2）记录与归档：将隔离开关的安装施工情况记录在施工记录表中，包括施工日期、施工人员、材料使用情况等。

隔离开关
检修后，必须调整隔离开关，使其动作性能符合产品说明书或技术规格书的要求。

调整项目主要包括：
合上隔离开关，用0.05mm塞尺检查接触是否紧密。

对于线接触，不应插入；对于面接触，插入深度不应大于4~6mm，否则应锉平或整形接触面，使其接触良好。

触头弹簧各圈之间的间隙在合闸位置时应不小于05毫米,且间隙应均匀。

隔离开关组装好后，缓慢合上，观察闸刀是否对准静触头中心落下或进入，有无偏斜。

如果是这样，调整瓷瓶、拉杆或其他零件以消除缺陷。

隔离开关的分闸角度或分闸距离应符合要求。

室内隔离开关合上后，闸刀应有3～5mm的备用行程，三相同步应符合制造厂的要求。

检查辅助触头开关是否正确，打磨触头，确保接触良好。

隔离开关闭锁装置正确可靠。

330kVxx升压站工程隔离开关安装调整施工方案目录1. 概述 (1)1.1 施工规模 (1)1.2 施工依据 (1)1.3 施工工序流程图 (2)2.施工准备 (2)2.1 人员组织 (2)2.2 主要施工机械、工器具的准备 (3)2.3 施工前的准备 (3)3. 隔离开关的安装调整 (4)3.1 单相安装及调整 (4)3.2 电机操作机构箱的安装及校准 (4)3.3 静触头的安装调整 (5)3.4 相间连杆的安装调整 (5)3.5 开关分、合闸操作试验 (5)4. 施工质量要求 (6)5. 质量保证措施 (6)5.1 施工准备 (6)5.2 安装过程控制 (7)5.3 施工项目质量检查及验收 (7)5.4 成品保护 (7)6. 施工安全措施 (7)6.1 安全组织措施 (7)6.2 安全风险点点及防范控制措施 (7)330kV桥湾升压站工程隔离开关安装及调整施工方案1. 概述本施工方案适用于全站330kV、35kV隔离开关安装调整施工。

1.1 施工规模本工程需安装的330kV隔离开关由河南平高电气股份有限公司提供，其中：出线间隔开关采用GW27A-363型330kV高压隔离开关7组，附均压环及CJ11,CSC操作机构；母线侧间隔开关采用GW16B-363型330kV高压隔离开关15组，附均压环及CJ11,CSC操作机构；接地开关采用JW8A-363型330kV高压接地开关4组，附均压环及CSC操作机构。

本工程需安装的35kV隔离开关由江苏如高高压电器有限公司提供的GW4-40.5型35kV隔离开关34组，附CS14G手动操作机构。

1.2 施工依据1.2.1 《电气装置安装工程高压电器施工及验收规范》GBJ147-901.2.2 《国家电网公司输变电工程施工工艺示范手册》1.2.3 《电力建设安全工作规程》（变电所部分）DL5009.3-19971.2.4 《电业安全工作规程》（发电厂和变电所部分）DL 408-911.2.5 《电力设备预防性试验规程》Q/CSG 1 0007-20041.2.6 《110kV～500kV送变电工程质量检验及评定标准》Q/CSG 10017.2-20041.2.7 《中国南方电网十项重点反事故措施》Q/CSG11105.2-20081.2.8 《中华人民共和国工程建设标准强制性条文》（电力工程部分）1.2.9 工程电气部分施工图设计《主变及35kV户外配电装置》《330kV屋外配电装置》1.2.10 业主和供货厂家签订的技术协议、制造厂提供的变压器安装使用说明书。

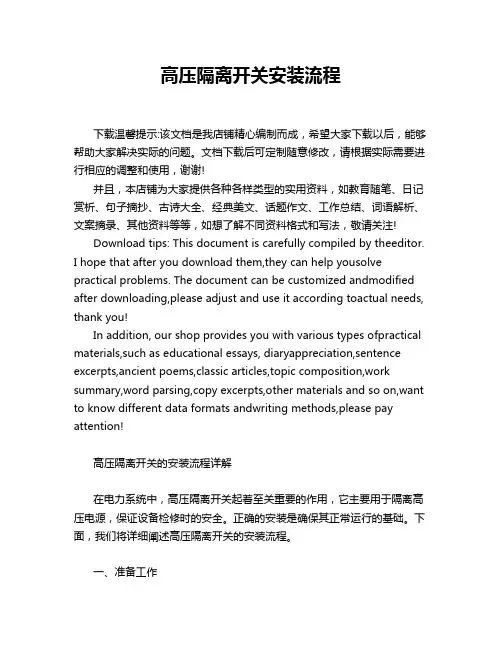

高压隔离开关安装流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!高压隔离开关的安装流程详解在电力系统中，高压隔离开关起着至关重要的作用，它主要用于隔离高压电源，保证设备检修时的安全。

隔离开关1隔离开关外观检查（1）检查隔离开关型号是否与设计相符；（2）检查各部件有无损坏，闸刀、触头有无变形，如有异常应予以纠正；（3）检查动刀开关与触头的接触情况。

用0.05mm×10mm塞尺检查刀片的接触情况。

线路的接触点不应插上。

当接触面宽度为50 mm或以下时，相对接触器的插入深度不应超过4 mm；当接触面宽度为60 mm或更大时，不应超过6 mm。

接触面应平整干净，无氧化膜。

触点应无腐蚀。

应涂上一薄层中性凡士林或导电膏。

触头应紧密接触，两侧接触压力应均匀；（4）绝缘瓷瓶表面应清洁，无裂纹、破损，瓷铁结合牢固；（5）额定电压10kV的隔离开关绝缘电阻应大于1000m∩，用2500V兆欧表；（6）隔离开关底座的转动部分应灵活。

安装前除对隔离开关本体进行上述检查外，还应对隔离开关安装所用的预埋件（螺栓或支架）进行检查。

螺栓或支架的预埋应平整牢固。

2隔离开关安装步骤如下（以GN2隔离开关安装为例）（1）使用人力或滑轮提升，将隔离开关本体安装到安装位置，使开关底座上的孔盖在基础螺栓上，稍稍拧紧螺母，用水平尺和铅锤敲击位置，然后拧紧基础螺母。

（2）安装操作机构。

将操作机构固定在预先预埋的支撑架上，使其扇形板与隔离开关上的旋转曲柄臂（弯接头）在同一垂直平面内。

（3）连接操纵杆。

连接拉杆前，先将弯接头连接到开关的传动转杆（即转轴）上，直接接头连接到扇形板的舌片上，然后将调节件拧入直联接头。

当开关和操作机构处于合闸位置时，应配备操作杆。

首先测量操作杆的长度，然后切割材料。

拉杆一般采用dn25mm黑铁管代替镀锌铁管，因为其力学性能不如黑铁管。

拉杆加工后，拉杆一端与弯接头焊接，另一端与调节件焊接。

如果采用销连接，组装前应在操作杆、弯头接头和调节件上钻孔。

三。

隔离开关的调整隔离开关本体和操作机构安装完毕后，应进行联调，使隔离开关的分、合符合质量标准。

（1）缓慢打开隔离开关。

开启时注意叶片的开口间隙，应符合产品技术要求。

隔离开关使用方法隔离开关是一种用于电气系统的开关设备，其主要功能是在电路中断时切断电源，并确保电路与外部环境完全隔离，以确保人员和设备的安全。

本文将介绍隔离开关的使用方法，包括安装、接线以及注意事项等方面。

一、安装隔离开关1. 首先，确认所选隔离开关的规格和型号是否与电气系统的要求相符，包括额定电压、额定电流等参数。

2. 在安装隔离开关前，确保电源已经切断，并进行绝缘测试，以确保安全。

3. 根据隔离开关的安装位置和要求，在电气系统中选择合适的位置进行安装。

安装过程中要注意避免与其他电气设备或导线产生干扰。

4. 使用适当的工具，将隔离开关固定在安装位置上，并确保其稳固可靠。

二、隔离开关的接线方法1. 根据电气系统的要求，选择正确的导线规格，并确保导线的材质和长度符合要求。

2. 进行隔离开关的接线前，再次确认电源已切断，并进行绝缘测试，确保安全。

3. 根据隔离开关上的接线图，按照正确的接线顺序进行连接。

通常，隔离开关有输入和输出两个端口，需要将电源线连接到输入端口，将负载线连接到输出端口。

4. 在接线过程中，要注意导线的固定和绝缘，确保电路连接可靠且安全。

三、隔离开关的使用注意事项1. 在使用隔离开关前，务必仔细阅读产品说明书，并按照说明书的要求进行操作。

2. 使用隔离开关时，应确保开关处于关闭状态，以避免电流流经隔离开关。

3. 在操作隔离开关时，应使用绝缘手套和工具，确保人员安全。

4. 定期检查隔离开关的工作状态，如有异常应及时更换或维修。

5. 隔离开关应定期进行维护保养，包括清洁、紧固螺丝等，以确保其正常工作。

6. 在维修或更换隔离开关时，务必切断电源，避免触电危险。

7. 隔离开关只能由专业人员进行维修和更换，不得擅自进行操作。

隔离开关作为电气系统中的重要设备，其正确使用和维护对于保障人员和设备的安全至关重要。

通过本文的介绍，希望读者能够了解隔离开关的使用方法，并能够正确操作和维护隔离开关，确保电气系统的安全运行。

GW4型隔离开关安装调试的一般方法变电站中，隔离开关的数量一般为断路器的2～4倍，由于数量比较多，其安装调试的工作量相当的大。

在110kV以下的电压等级中，作为主导设备的GW4型隔离开关，如果隔离开关的安装工艺及机械尺寸调整不符合要求，则会出现分、合闸不到位，触头过热，甚至瓷瓶断裂的事故。

因此，很有必要将隔离开关的安装调试方法进行总结。

笔者根据自己的工作经验，将该种型号的隔离开关的安装调试方法归纳如下，以供同行们参考。

1 GW4型隔离开关的结构及动作原理为了更好的掌握安装工艺及调试方法，对隔离开关的结构及动作原理有一个足够地了解是很有必要的。

1.1 隔离开关的结构1.1.1隔离开关的结构GW4型隔离开关为双柱水平旋转式结构，由3个单级组成，每个单级由基座、绝缘支柱和导电部分组成，配用手动或电动操作机构。

1.1.2接地开关的结构接地开关由固定在隔离开关导电管上的静触头和安装在底座上的动触杆组成。

1.1.3手力操动机构的结构手力操动机构由水平面（或垂直面）内旋转90°（或180°）的操作手柄，防雨罩及装入其内的辅助开关组成。

1.1.4电动操作机构电动机构的主要元件有电动机、减速箱、辅助开关、限位开关、转换开关、接触器、断路器等。

1.2 隔离开关的动作原理1.2.1隔离开关的动作原理操动机构输出轴转动90°(180°) 垂直管操作轴转动90°(180°) 操动拐臂操作相主动极旋转90°水平连杆其余相主动极旋转90°交叉连杆带动从动极反向旋转90°，实现三极联动。

1.2.2接地开关动作原理操作机构借助传动轴及水平连杆使接地开关转动轴旋转一定的角度，从而实现分合闸。

1.2.3手力操动机构的动作原理当手柄操作时，机构输出轴转动，带动与机构的主轴连接在一起的辅助开关，在分，合闸动作时将相应的触点切断或闭合，发出相应的分、合信号。

高压隔离开关安装过程摘要：隔离开关是高压开关的较简单的一种，它的用量很大，约为断路器用量的3一4倍。

隔离开关的作用是在线路上基本没有电流时，将电气设备和高压电源隔开或接通。

由于有明显的断开点，比较容易判断电路是否已经切断电源。

为保障安全检修工作，高压隔离开关的安装将有大量工作。

本文就高压隔离开关安装过程中问题进行探讨，以期提高高压隔离开关安装速度与质量。

【关键词】：隔离开关动静触头三相同期调试操作一、引言高压隔离开关具有明显的分段间隙，因此它主要用来隔离高压电源，保证安全检修，并能够通断一定的小电流。

它没有专门的灭弧装置，因此不允许切断正常的复合电源，更不能用来切断短路电流。

因隔离开关具有明显的分段间隙，因此它通常与断路器配合使用。

在高压隔离开关安装过程中应注重安全、焊接、调试等问题，从而提高高压隔离开关安装速度与质量。

二、高压隔离开关简介以GW4系列隔离开关为例：GW4系列隔离开关为户外双柱式隔离开关，它由底座、棒型瓷柱和导电部分组成。

每极有两个瓷柱，分装在底座两端的轴承座上，并用交叉连杆相连，可以转动。

导电闸刀分成相等的两段，分别固定在瓷柱的顶端。

触头由柱形触头、触子、触头座、弹簧组成，其上装有防护罩，用于防雨、冰雪及尘土。

隔离开关的分、合操作，由传动轴通过连杆机构带动两侧棒型瓷柱沿相反方向各自回转90°，使闸刀在水平面上转动，实现分、合闸。

在底座两端可以装设一把或两把接地闸刀，当主闸刀分开后，利用接地刀闸将待检修设备或线路接地，以保证安全。

为防止误操作，在主闸刀和接地刀闸之间加操作闭锁。

三、高压隔离开关安装隔离开关安装过程细节3.2.1设备吊装；隔离开关三相底座吊到基础上，调整其横向与纵向误差，使之控制在5mm以内。

然后采用底座上垫金属垫片来校正底座的水平度和垂直度。

垫片间及与构架间点焊，防止受力后位移，调整完毕用电焊焊牢。

将隔离开关各相基座分别吊装到三相底座上，并用螺栓紧固，再将各相二节基座吊上组装，调整其水平与垂直度。
