下载文档原格式
钧瓷：开片到底是什么？蚯蚓纹到底是什么纹路？钧瓷开片即是瓷器釉面出现裂纹的现象，有纹但不裂，宋代“官瓷”、“哥瓷”“钧瓷”“汝瓷”钧有开片。
其实最早瓷器烧制时期，开片是瓷器烧制过程中的一种缺陷，宋以前的瓷器中常有开片现象，只是到了宋代才开始将开片作为装饰而成为某些窑口追求的效果，开片按其裂纹的大小、深浅、疏密和形状，名称不一，开片名称有冰裂纹、鱼子纹、蟹爪纹、文武片、百圾碎、梅花片、兔丝纹、牛毛纹、龟纹、金丝铁线等。
钧瓷开片主要原因有二：一是形成时坯泥沿一定方向延伸，影响分子的排列；二是胎和釉的膨胀伸缩系数不同，在冷却过程中收缩率也有差异，形成开片。
瓷釉有纹者谓之开片，有大开片、小开片之别，大片稀疏者，曰：牛毛纹、柳叶纹、蟹爪纹；小片细碎者，曰：鱼子纹。
钧瓷开片有自然开片和认为开片两种。
自然开片系年久而渐渐内裂成为片纹者。
人为者，系配合药料烧成者。
器物小而开大片，或器物大而开小片，皆足贵也。
开片按其裂纹的大小、深浅、疏密、形态，分：冰裂纹、蚯蚓纹、鱼子纹、蟹爪纹、文武片、百圾碎、兔丝纹、牛毛纹、金丝铁线等。
鱼子纹：系指裂纹釉中纹路交错，形成许多细眼或色点，其状如鱼子。
钧瓷开片的：鱼子纹金丝铁线本是哥窑的特殊纹饰，因开片有大小之分，大片呈深灰色似铁，小片呈酱褐色似金，雅称“金丝铁线”。
现代官窑、钧瓷也偶出此现象，较多是人为着色而成，自然天成者为佳。
开片中的：金丝铁线百圾碎：是指开片釉中纹路繁而细碎，因为开片小且交错重叠似百圾。
这种开片多见于哥瓷，现代钧瓷也有出现此效果的。
雍正年间绿色瓶有此效果。
哥窑开片中的：百圾碎冰裂纹：冰裂纹多出现在淡色或釉质很薄的器面上，如锤击冰，裂而不破，纹深有斜度，晶莹透亮。
瓷器开片：冰裂纹龟纹：龟纹类似蚯蚓走泥纹，只是比蚯蚓走泥纹更粗重些，像是龟甲上的纹线，80年代以后在斑块上出现的较多。
蚯蚓走泥纹：为典型的宋代钧瓷特征，釉面常有一条条弯曲折线，状如蚯蚓走泥留下的痕迹，这是由于釉层干燥时或烧成初期发生干裂，后来在高温阶段又被粘度较低部分的釉质流入而填补了裂缝而形成的。

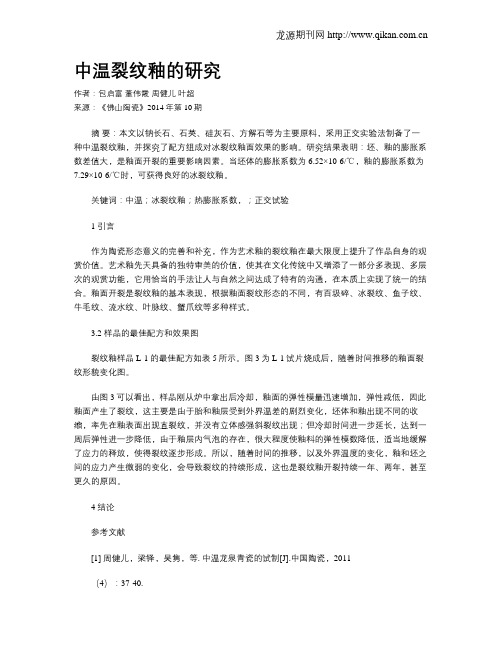

中温裂纹釉的研究作者：包启富董伟霞周健儿叶超来源：《佛山陶瓷》2014年第10期摘要：本文以钠长石、石英、硅灰石、方解石等为主要原料，采用正交实验法制备了一种中温裂纹釉，并探究了配方组成对冰裂纹釉面效果的影响。
研究结果表明：坯、釉的膨胀系数差值大，是釉面开裂的重要影响因素。
当坯体的膨胀系数为6.52×10-6/℃，釉的膨胀系数为7.29×10-6/℃时，可获得良好的冰裂纹釉。
关键词：中温；冰裂纹釉；热膨胀系数，；正交试验1 引言作为陶瓷形态意义的完善和补充，作为艺术釉的裂纹釉在最大限度上提升了作品自身的观赏价值。
艺术釉先天具备的独特审美的价值，使其在文化传统中又增添了一部分多表现、多层次的观赏功能，它用恰当的手法让人与自然之间达成了特有的沟通，在本质上实现了统一的结合。
釉面开裂是裂纹釉的基本表现，根据釉面裂纹形态的不同，有百圾碎、冰裂纹、鱼子纹、牛毛纹、流水纹、叶脉纹、蟹爪纹等多种样式。
3.2 样品的最佳配方和效果图裂纹釉样品L-1的最佳配方如表5所示。
图3为L-1试片烧成后，随着时间推移的釉面裂纹形貌变化图。
由图3可以看出，样品刚从炉中拿出后冷却，釉面的弹性模量迅速增加，弹性减低，因此釉面产生了裂纹，这主要是由于胎和釉层受到外界温差的剧烈变化，坯体和釉出现不同的收缩，率先在釉表面出现直裂纹，并没有立体感强斜裂纹出现；但冷却时间进一步延长，达到一周后弹性进一步降低，由于釉层内气泡的存在，很大程度使釉料的弹性模数降低，适当地缓解了应力的释放，使得裂纹逐步形成。
所以，随着时间的推移，以及外界温度的变化，釉和坯之间的应力产生微弱的变化，会导致裂纹的持续形成，这也是裂纹釉开裂持续一年、两年，甚至更久的原因。
4 结论参考文献[1] 周健儿，梁铎，吴隽，等. 中温龙泉青瓷的试制[J].中国陶瓷，2011（4）：37-40.[2] 董伟霞，陈聪，包启富.绣花状黄金光泽结晶釉的研究[J].江苏陶瓷，2009，1（42）：10～11.[3] （日）素木洋一著，刘可栋，刘光跃译.釉及色料[M].北京：中国建筑工业出版社，1979：191.。

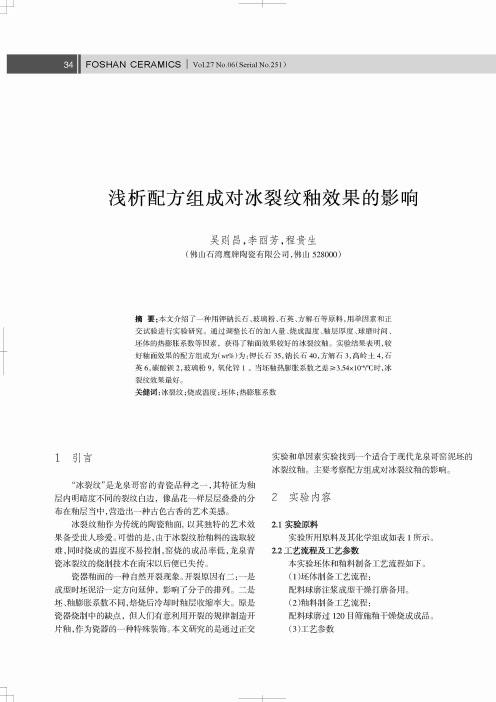

34FOSHAN CERAMICS Vol.27 No.06( Serial No.251)浅析配方组成对冰裂纹釉效果的影响吴则昌，李丽芳，程贵生(佛山石湾鹰牌陶瓷有限公司，佛山528000)摘要:本文介绍了一种用钾钠长石、玻璃粉、石英、方解石等原料,用单因素和正交试验进行实验研究。
通过调整长石的加人量、烧成温度、釉层厚度、球磨时间、坯体的热膨胀系数等因素，获得了釉面效果较好的冰裂纹釉。
实验结果表明，较好釉面效果的配方组成为(wt%c)为:钾长石35,钠长石40,方解石3,高岭土 4,石英6,碳酸钡2,玻璃粉9,氧化锌1。
当坯釉热膨胀系数之差逸3.54x105益时，冰裂纹效果最好。
冰裂纹;烧成温度;坯体;热膨胀系数1引言“冰裂纹”是龙泉哥窑的青瓷品种之一，其特征为釉 层内明暗度不同的裂纹白边，像晶花一样层层叠叠的分 布在釉层当中，营造出一种古色古香的艺术美感。
冰裂纹釉作为传统的陶瓷釉面，以其独特的艺术效 果备受世人珍爱。
可惜的是，由于冰裂纹胎釉料的选取较 难，同时烧成的温度不易控制，窑烧的成品率低，龙泉青 瓷冰裂纹的烧制技术在南宋以后便已失传。
瓷器釉面的一种自然开裂现象。
开裂原因有二:一是 成型时坯泥沿一定方向延伸，影响了分子的排列。
二是 坯、釉膨胀系数不同，焙烧后冷却时釉层收缩率大。
原是 瓷器烧制中的缺点，但人们有意利用开裂的规律制造开 片釉，作为瓷器的一种特殊装饰。
本文研究的是通过正交实验和单因素实验找到一个适合于现代龙泉哥窑泥坯的 冰裂纹釉。
主要考察配方组成对冰裂纹釉的影响。
2实验内容2.1实验原料实验所用原料及其化学组成如表1所示。
2.2工艺流程及工艺参数本实验坯体和釉料制备工艺流程如下。
(1) 坯体制备工艺流程：配料球磨注浆成型干燥打磨备用。
(2) 釉料制备工艺流程：配料球磨过120目筛施釉干燥烧成成品。
(3)工艺参数2017年第06期(第251期）|佛山陶瓷35a .料:球:水=1:2.0:0.45;.球磨时间：0 min ;c .施 釉厚度：1.5〜3.0 mm ; d .烧成周期：电炉500 min ; e .烧成气氛:氧化气氛;；施釉方法:浸釉；.烧成曲线:见图1。
氧化焰低温一次烧成裂纹釉的技术探讨
蒋海诚;刘建良
【期刊名称】《江苏陶瓷》
【年(卷),期】1991(000)001
【摘要】1.概述陶瓷裂纹釉是我国的一种传统名釉,其最有代表性的为南宋官窑与龙泉哥窑产品,它们目前在世界上已极为稀少,以致成为各国收藏家、鉴赏家和考古学者们的研究对象。
【总页数】6页(P2-7)
【作者】蒋海诚;刘建良
【作者单位】不详;不详
【正文语种】中文
【中图分类】TQ174.43
【相关文献】
1.硅灰石质低温一次烧成生料釉在紫砂陶中的应用 [J], 邵伯平
2.低温坯釉一次烧成日用细瓷的研制 [J], 詹益州
3.关于一次烧成生产哑光砖印花釉边界出现裂纹等问题的答疑 [J], 蔡飞虎;温千鸿;孔海发;程春明;乔富东
4.氧化焰一次烧成釉中青花瓷的研制 [J], 张素梅;李易进
5.低温快速一次烧成无光釉的研制 [J], 沈阿方
因版权原因，仅展示原文概要，查看原文内容请购买。

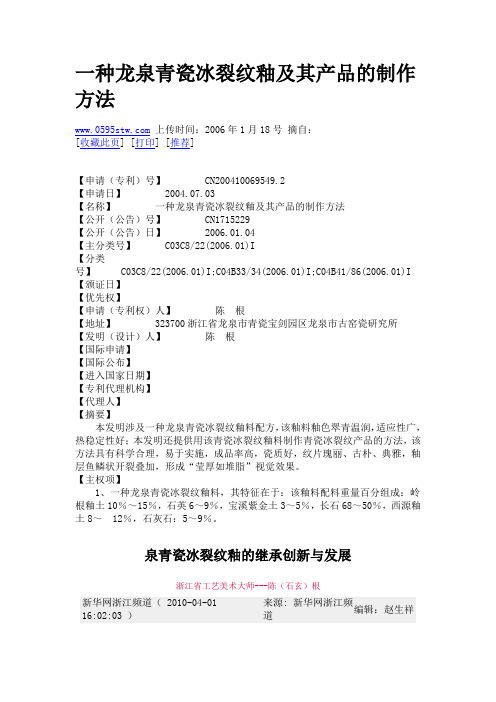

一种龙泉青瓷冰裂纹釉及其产品的制作方法上传时间：2006年1月18号摘自：[收藏此页] [打印] [推荐]【申请（专利）号】 CN200410069549.2【申请日】 2004.07.03【名称】一种龙泉青瓷冰裂纹釉及其产品的制作方法【公开（公告）号】 CN1715229【公开（公告）日】 2006.01.04【主分类号】 C03C8/22(2006.01)I【分类号】 C03C8/22(2006.01)I;C04B33/34(2006.01)I;C04B41/86(2006.01)I 【颁证日】【优先权】【申请（专利权）人】陈 根【地址】 323700浙江省龙泉市青瓷宝剑园区龙泉市古窑瓷研究所【发明（设计）人】陈 根【国际申请】【国际公布】【进入国家日期】【专利代理机构】【代理人】【摘要】本发明涉及一种龙泉青瓷冰裂纹釉料配方，该釉料釉色翠青温润，适应性广，热稳定性好；本发明还提供用该青瓷冰裂纹釉料制作青瓷冰裂纹产品的方法，该方法具有科学合理，易于实施，成品率高，瓷质好，纹片瑰丽、古朴、典雅，釉层鱼鳞状开裂叠加，形成“莹厚如堆脂”视觉效果。
【主权项】1、一种龙泉青瓷冰裂纹釉料，其特征在于：该釉料配料重量百分组成：岭根釉土10％～15％，石英6～9％，宝溪紫金土3～5％，长石68～50％，西源釉土8～ 12％，石灰石：5～9％。
泉青瓷冰裂纹釉的继承创新与发展浙江省工艺美术大师---陈（石玄）根新华网浙江频道（ 2010-04-01 16:02:03 ）来源: 新华网浙江频道编辑：赵生祥浙江龙泉哥窑是中国宋代五大名窑之一，釉面布满龟裂的纹片，通常称之为“开片”，它是龙泉哥窑产品独有的装饰风格，所产带有裂纹青瓷器皿为世所珍。
所谓“开片”为坯胎和釉料热膨胀系数不一样，在冷却过程中使釉层承受一种张应力。
由于张应力的作用方向不一样，在制品釉面上逐渐产生了一些裂纹。
哥窑产品釉面出现裂纹，实际上是一种缺陷，却被制瓷工匠巧妙地用来为装饰纹，而且效果奇特、精美绝伦，浑然天成、妙趣横生。
宋青白瓷碗施釉特征宋代青白瓷是中国陶瓷史上的一大突破，在中国陶瓷历史上具有重要的地位。
宋青白瓷以其独特的施釉特征而著名，其表面釉色浑厚，釉面白净明亮，釉质细腻光滑，给人一种高雅的感觉。
下面将从釉色与釉质两个方面，详细介绍宋青白瓷碗的施釉特征。
一、釉色特征宋青白瓷碗的釉色主要以青色为主，但并非普通的天青色，而是混合了白色的釉色。
这种釉色具有独特的美感，给人一种洁白而清新的视觉效果。
青色是青白瓷釉色的基调，它给人一种宁静、深远的感觉，充满了雅致之气。
而与青色相融合的白色则使整体釉色更加明亮，增添了一丝纯净的质感。
这种青白相间的釉色是宋青白瓷的独特之处，也是其受到广大收藏家喜爱的重要原因之一。
此外，宋青白瓷釉色饱满丰润，给人一种充实感。
釉色的均匀度也是其特征之一，无明显的斑块和渐变。
整体釉色呈现出一种温润的光泽，给人一种沉稳的感觉，堪称唯美与素雅的完美结合。
二、釉质特征宋青白瓷碗的釉质细腻光滑，具有一定的透明度。
釉质均匀地附着在陶胎表面，覆盖了整个陶胎，形成了光滑而平整的釉面。
釉质的细腻度使得瓷碗触感极为舒适，手感细腻，给人一种愉悦的感觉。
此外，宋青白瓷的釉质在釉面形成了一种微细的裂纹，通常被称为“裂纹釉”。
这种裂纹釉是由于釉质和陶胎的烧制温度不同，导致陶胎和釉质的膨胀率不一致所致。
这种裂纹不会影响瓷碗的使用功能，但却给瓷碗增添了一种独特的美感，是宋青白瓷碗的一大特征。
宋青白瓷碗的釉质还具有一定的坚硬度，使得瓷碗的耐久性加强，不易被外力损坏。
同时，其釉质具有一定的抗腐蚀性能，使得瓷碗不易受到食物酸碱的侵蚀，保持了瓷碗的洁净和本来的色泽。
综上所述，宋青白瓷碗以其独特的施釉特征而著名。
釉色方面，青色与白色的相间使得瓷碗具有独特的美感，仿佛让人感受到大自然的宁静与洁净。
釉质方面，细腻光滑的釉质和微细的裂纹釉使得瓷碗具有高雅的气质和以及更好的耐用性。
这些特征使得宋青白瓷碗成为了中国陶瓷史上的宝贵传世之作，也是众多收藏家追逐的对象。
透明裂纹釉的研制
沈华荣;洪琛;徐强;卢希龙;曹春娥
【期刊名称】《陶瓷学报》
【年(卷),期】2014(35)5
【摘要】以钠长石、高岭土、石英、石灰石等为主要原料制备透明裂纹釉,首先采用探索性实验确定初步基釉配方,再通过正交实验得到最佳配方.实验表明,其最佳配方是(wt.％)钠长石73.2、高岭土4.1、石英12.4、石灰石10.3;烧成制度为:由室温升温156 min到800℃,保温30 min,再升温98 min到1290℃,保温30 min,然后自然冷却;所得透明釉裂纹密集、纹理清晰、分布均匀,釉面平整光滑、透明度高,有较好的艺术效果.
【总页数】5页(P492-496)
【作者】沈华荣;洪琛;徐强;卢希龙;曹春娥
【作者单位】景德镇陶瓷学院,江西景德镇333403;景德镇陶瓷学院,江西景德镇333403;景德镇陶瓷学院,江西景德镇333403;景德镇陶瓷学院,江西景德镇333403;景德镇陶瓷学院,江西景德镇333403
【正文语种】中文
【中图分类】TQ174.4
【相关文献】
1.高温冰裂纹釉的研制 [J], 包启富;董伟霞;周健儿;胡坤
2.裂纹梅子青釉的研制 [J], 卢希龙;叶正隆;李田叶;曹春娥
3.透明裂纹釉影响因素的探究 [J], 洪琛;沈华荣;徐强;卢希龙;曹春娥
4.透明细网裂纹釉的研制 [J], 康光宇;楊春蓉;江俊灵;孙耀明
5.透明细网裂纹釉的研制 [J], 康光宇;杨春蓉
因版权原因，仅展示原文概要，查看原文内容请购买。
陶瓷上冰裂纹的启示春天的第一个物候叫“东风解冻”。
它在某一天让某个冰湖，受不了温柔的打击，持续地撕裂断裂，虽让湖面不再光滑晶莹，却创造出了天地最美的画作。
丝丝冰裂纹路，或纵横捭阖，或层层叠叠，或细碎延伸，美得惊心动魄，仿佛一靠近它，深深浅浅的裂痕能炸出一个春天。
但在瓷器上，就没这么好运！烧制中由于热胀冷缩，釉面断裂，称为开片，是一种缺陷与瑕疵。
直到宋朝，才让当世人容忍了这种瑕疵，把通体开裂的纹路比作碎裂的冰玉，称“冰裂纹”。
世人说：“万物皆有裂痕，那是光照进来的地方。
”如果说自然冰裂背后，是春光。
那么古今之人则是在瓷器上粗深细浅的裂痕里，交织出了由求圆求满，到接受缺陷接受不完美的进程。
你是否听过冰裂的声音？自然冰裂的声音，有些恐怖。
发于冰面之下的水深之处，沉闷而诡异，好似一个冬眠巨兽在醒来时，发出的低吼。
瓷器上的冰裂，则像风吹风铃，轻灵脆响。
宋朝陶工曾听到过，瓷器烧制完成后，一打开窑门，有风进来，便轻轻流动出一种类似玉与玉碰撞的清脆爆裂声，此起彼伏，丁零丁零。
紧接着，他们就看见了瓷器表面不断地出现细密的裂痕，从一个点逐渐向四下撕裂，直至布满整个釉面。
这种冰裂的结果，他们叫开片，也叫断纹、碎纹。
人们还给了她取了一个更动听的名字——“惊釉”。
开片，确实是釉裂。
陶瓷高温烧制，但胎与釉的膨胀系数不同，釉的张力更大，出窑冷缩时，便很容易龟裂。
民国许之衡在《饮流斋说瓷》中说道：“其釉渐渐内裂......其坼也纯。
”坼是开裂之意，但并不会深入到胎，仅开于釉面，似坼未坼，若隐若现，故曰纯。
更为迷人的是，有的开片并不局限于烧制时，会间隔几年几十年甚至长久。
也就是说一个宋瓷长埋于地下的800年间，仍有可能在一个不为人知晓的时间里，在属于自己的角落里，依然偶尔冰裂脆响。
“大都好物不坚牢，彩虹易散玻璃脆。
”有人遗憾，觉得因为它不讲情面，毫不在意地由光洁而碎开。
有人却会觉得惊奇，黑暗之中仍有清音脆响，何尝不是在沉重中予以一份轻盈。
冰裂纹釉在氧化气氛下的烧成研究作者：高晓琳来源：《佛山陶瓷》2014年第07期摘要：本文参考了有关冰裂纹釉的物化测试分析报告，并以相关测试数据为依据，选用唐山附近出产的陶瓷原料，采用现代制瓷工艺，并用氧化气氛的隧道窑烧成。
通过制定单因素和多因素正交法，探讨了Si/A1摩尔比、乳浊添加剂、碱金属配比、施釉厚度、稀有元素添加及烧成制度等因素对冰裂纹青瓷釉呈色的影响。
当SiO2/Al2O3值为8.7，钾、钠长石比为1：3、锆英石为1%、滑石为0.8%、氧化锌0.5%、钒蓝为0.4%～0.5%；喷釉厚为1.2～1.5mm；在1240 ℃隧道窑氧化焰中烧成，保温25 min，并采用适当的降温速率，能得到效果较好的冰裂纹釉。
关键词：氧化气氛；冰裂纹釉；影响1 前言开裂是釉面的一种自然现象，开裂原因主要有两种：一是成型时坯泥沿一定方向延伸，影响了分子的排列；二是坯、釉膨胀系数不同，煅烧后冷却时釉层收缩率大于坯体的收缩率。
开裂原是瓷器烧制中的缺点，但人们有意利用开裂的规律制造开片釉，作为瓷器的一种特殊装饰。
开片釉在制作上可分两大类：一类为填充型，在烧成的釉裂纹中填充煤烟等，纹路呈黑色；也可在裂纹中填充硫酸铜等着色剂，使纹路呈棕绿色；另一类为覆盖型，在煅烧后的底釉上覆盖一层颜色釉，再进行第二次煅烧，使釉面呈现裂纹，露出底釉颜色。
由于开片裂纹的稀密和图形不同形式也多种多样，如：冰裂纹、鱼子纹、百圾碎、蟹爪纹、牛毛纹及鳝血纹等[1]。
例如：冰裂纹青釉的研究，其矿物原料的种类、组成、烧成气氛等因素都将会影响釉色。
根据还原阶段气氛的强弱，会形成不同层次的青瓷色调，如：粉青、梅子青、冬青等，如果控制不当就会造成熏烟、积碳等缺陷[2]。
南北方因原料及烧成工艺等不同，青瓷的发展程度也有所差别。
因北方本地原料含钛较高适合氧化气氛烧成，在参考不同青瓷制造工艺的基础上，笔者从配方、烧成制度与气氛、硅铝比、各种氧化物的影响等方面进行了探讨，详细的阐述了各因素在青釉氧化气氛烧成过程中的影响，并添加适量着色剂，实现了青釉在氧化气氛的稳定烧成。
浅析配方组成对冰裂纹釉效果的影响作者：吴则昌李丽芳程贵生来源：《佛山陶瓷》2017年第06期摘要：本文介绍了一种用钾钠长石、玻璃粉、石英、方解石等原料，用单因素和正交试验进行实验研究。
通过调整长石的加入量、烧成温度、釉层厚度、球磨时间、坯体的热膨胀系数等因素，获得了釉面效果较好的冰裂纹釉。
实验结果表明，较好釉面效果的配方组成为（wt%）为：钾长石35，钠长石40，方解石3，高岭土4，石英6，碳酸钡2，玻璃粉9，氧化锌1 。
当坯釉热膨胀系数之差≥3.54×10-6/℃时，冰裂纹效果最好。
关健词：冰裂纹；烧成温度；坯体；热膨胀系数1 引言“冰裂纹”是龙泉哥窑的青瓷品种之一，其特征为釉层内明暗度不同的裂纹白边，像晶花一样层层叠叠的分布在釉层当中，营造出一种古色古香的艺术美感。
冰裂纹釉作为传统的陶瓷釉面，以其独特的艺术效果备受世人珍爱。
可惜的是，由于冰裂纹胎釉料的选取较难，同时烧成的温度不易控制，窑烧的成品率低，龙泉青瓷冰裂纹的烧制技术在南宋以后便已失传。
瓷器釉面的一种自然开裂现象。
开裂原因有二：一是成型时坯泥沿一定方向延伸，影响了分子的排列。
二是坯、釉膨胀系数不同，焙烧后冷却时釉层收缩率大。
原是瓷器烧制中的缺点，但人们有意利用开裂的规律制造开片釉，作为瓷器的一种特殊装饰。
本文研究的是通过正交实验和单因素实验找到一个适合于现代龙泉哥窑泥坯的冰裂纹釉。
主要考察配方组成对冰裂纹釉的影响。
2 实验内容2.1 实验原料实验所用原料及其化学组成如表1所示。
2.2工艺流程及工艺参数本实验坯体和釉料制备工艺流程如下。
（1）坯体制备工艺流程：配料球磨注浆成型干燥打磨备用。
（2）釉料制备工艺流程：配料球磨过120目筛施釉干燥烧成成品。
（3）工艺参数a. 料：球：水=1：2.0：0.45；b. 球磨时间：10 min；c. 施釉厚度：1.5 ～3.0 mm；d. 烧成周期：电炉500 min；e. 烧成气氛：氧化气氛；f. 施釉方法：浸釉；g. 烧成曲线：见图1。
裂纹釉
裂纹釉也称纹片釉、龟裂釉等，是制品釉层上有细小裂纹的艺术釉……裂纹釉主要用来装饰陈设瓷、工艺美术瓷。
1
一、裂纹釉的组成
裂纹釉和普通釉一样，是用一般釉用原料配成的，现举几例如下：
例一 石英20 长石74 石灰石6
釉式为：
K 2O
Na 2O Al
2O 3
CaO Fe 2O 3
MgO
例二 石英16 长石74 石灰石8 苏州土2 釉式为
K 2O
Na 2O Al 2O 3
CaO Fe 2O 3
MgO
例三 石英18 长石 石灰石 小白矸子
釉式为：
1 张玉南主编《陶瓷艺术釉工艺学》，江西高校出版社，2009年3月第一版，P201。
K 2O
Na 2O Al 2O
3
CaO
Fe 2O 3
MgO
例四 黄色低温裂纹釉
釉式为：
K 2O
Na 2O Al 2O 3
CaO Fe 2O 3
MgO
先将坯体经高温烧成素坯，再施釉在低温下进行釉烧可得到黄色裂纹釉。
从上述配方来看，裂纹釉组成中，膨胀系数计算常数大的碱性氧化物K 2O 、Na 2O 、PbO 等的含量较高，一般达摩尔。
为此，在釉料中增加长石的用量，以增加Na 2O 和K 2O ；降低石灰石和石英用量，以降低CaO 和SiO 2，石英用量一般不超过20%，有利于釉面龟裂。
若长石用量不变，减少石英，也有利于釉面开裂。
另外，普通釉料施在含K 2O 、Na 2O 低的坯体上同样可以获得裂纹釉。
实验指出，SiO 2/Al 2O 3之比达10左右的瓷易开裂。
用铅白、铅丹取代石灰石和长石，可制得低温裂纹釉，艺术效果也较好。
最早出现的裂纹釉是宋代龙泉瓷釉的釉层裂纹，是在石灰釉中含有较多的膨胀系数较大的碱性金属氧化物；B2O3、Al2O3、MgO等会降低釉的龟裂倾向，ZnO、MgO等降低釉的膨胀系数的氧化物，在裂纹釉中含量都较少。
2
二、裂纹釉的形成机理
裂纹釉的形成机理，简单地说，就是釉的膨胀系数大于坯的膨胀系数。
当制品冷却时，釉的收缩大于坯，则釉层发生龟裂，收缩的差值越大，龟裂的程度也越大，并且，釉的弹性越小，龟裂越大。
釉与坯结合牢固，釉的膨胀系数大于坯，冷却时，釉本身受到张应力，当釉层的张应力大于釉的抗拉强度时，便产生裂纹……或釉的弹性较高，抗拉强度较大时，釉可能不发生龟裂，而使制品向釉层一侧弯曲……。
3
釉的龟裂与诸多因素有关，不是与膨胀系数为比例的，而是在坯、釉的热膨胀系数相差甚大时，出现龟裂才能形成裂纹釉。
坯的膨胀系数大于釉，使釉受到过大的压应力时，也会使釉推离坯体，而出现裂纹，这种裂纹容易使釉崩落，是要与裂纹釉加以区别的……。
2张玉南主编《陶瓷艺术釉工艺学》，江西高校出版社，2009年3月第一版，P201-202。
3同上，P202。
只要提高釉的膨胀系数，或降低坯体的膨胀系数，使釉的膨胀系数大于坯几倍至几十倍的范围，一般是可以获得裂纹釉的。
4
三、影响裂纹釉的主要因素
（一）坯、釉组成对裂纹釉的影响
赛格尔首先发现膨胀系数和弹性模数对釉面开裂的影响。
影响坯、釉膨胀系数和弹性的主要因素是坯、釉的组成。
石英石坯、釉的主题组分，由于其高温变态，也是引起釉龟裂的主要组分。
一般来讲，石英的用量少些，对龟裂有利。
长石能增大膨胀系数，石灰石增大膨胀系数，滑石降低膨胀系数。
坯体经高温烧成，若能出堇青石，硅铝酸锂辉石等晶相，由于它们的膨胀系数小，容易使石灰釉、长石釉釉面产生龟裂。
坯体在黏土和长石含量较多的范围内，易使釉面发生龟裂。
石英含量多时易使釉面崩裂。
釉的组成是产生龟裂的本质因素。
含铅和硼少的釉，施在含黏土、长石较多的坯体上，易龟裂。
含MgO较多的镁釉、滑石质釉，不易发生龟裂。
含SiO2、Al2O3高的釉，受热膨胀时，使一部分半液相挤入坯体，使釉中的K2O、Na2O等易熔成分降低，从而不易龟裂。
釉的膨胀系数可以由各组分的膨胀系数加和，为了使釉4张玉南主编《陶瓷艺术釉工艺学》，江西高校出版社，2009年3月第一版，P203。
的膨胀系数高于坯，要根据坯体组成来考虑釉的组成，一般的法则是：
1.增加釉中的K2O、Na2O的含量，减少SiO2、Al2O3的含量，可用长石代替一部分石英、黏土。
2.以分子量大的金属氧化物取代分子量小的金属氧化物。
如用CaO取代MgO，用BaO取代CaO、MgO等。
4.弹性模数加和系数大，抗裂性能高的氧化物，如ZnO、ZrO2等，尽量少用或不用，锌釉、锆釉不易配制裂纹釉。
5.膨胀系数低的着色氧化物，若添加量过多，不易制得带色裂纹釉，如SnO2、TiO2、CuO等。
当添加2%的TiO2就有明显效果。
（二）工艺条件对裂纹釉的影响
1.釉的粒度对裂纹釉的影响
2.釉层厚独对裂纹釉的影响
3.烧成对裂纹釉的影响
烧成时间、保温时间、冷却速度等对生产裂纹釉尤为重要；烧成温度、保温时间不同，釉的玻化程度不同，引起坯、釉组分及结构的改变，导致膨胀系数不同。
提高烧成温度，延长保温时间，将促进石英转变为方石英，增大釉的膨胀系数，有利于釉面龟裂。
但这是以坯体已瓷化为前提的。
一般的来看，提高烧成温度会降低釉本身的膨胀系数，不利于釉面龟裂……随着烧成温度的提高，釉面
龟裂的范围越来越小。
是否能形成裂纹釉，将取决于坯、釉的化学组成、矿物组成、颗粒大小、烧成温度及烧成、冷却条件。
5
四、配制裂纹釉的工艺要点
配制裂纹釉的工艺操作，与普通釉基本相同，在进行釉料配方设计时，坯料一定，就应增大釉的膨胀系数来配方，一般是增加K2O、Na2O或BaO，同时减少SiO2、Al2O3。
釉料粒度在万孔筛余～%；喷釉釉浆比重在～cm3波美，施釉厚度在～2mm为宜。
为了使裂纹清晰可见，可用多种方法着色。
1.先施普通釉（也可以是带色的釉），再施一层较厚的裂纹釉（可以是在普通釉基础上，添加长石）进行烧成，制品冷却时，上层釉龟裂，露出下层釉。
2.在基础裂纹釉中添加适量着色剂，再经混磨均匀，可制得带色的裂纹釉。
3.将裂纹釉制品浸入钴溶液中，使溶液吸收到裂纹中，然后再烧一次，可制得蓝色裂纹的裂纹釉。
4.将砂糖溶液渗入裂纹中，用低温烘烤，使之碳化，可制得黑色裂纹的裂纹釉。
6
5张玉南主编《陶瓷艺术釉工艺学》，江西高校出版社，2009年3月第一版，P203-205。
6同上，P205。
