浅谈裂纹釉

裂纹釉的常识整理在上了陈老师的课后，基于自己对陶瓷方面的了解，我选择整理有关裂纹釉方面的知识瓷器釉面布满许多小裂纹，有疏有密，有粗有细，有长有短，有曲有直，形似龟裂、蟹爪或冰裂的纹路，称为裂纹釉。

裂纹釉源于宋代，景德镇大量用纹片釉装饰瓷器则是始于明代，到清代雍正、乾隆年间，裂纹釉制品得到显著提高，有些仿制品不但可以乱真，甚至远远超越了当时龙泉窑的水平。

但在乾隆以后，裂纹釉生产逐渐走下坡路，到1949年后生产才得到了发展。

坯胎及基础釉配方：坯：南港22．25％，星子高岭43．03％，余干16．91％，三宝蓬17．81％。

釉：三宝蓬48．4％、陈湾48．4％，石灰石3．2％。

裂纹釉产生原因，在于釉的膨胀系数大于坯的膨胀系数，在加热过程中，釉面产生较大的张应力，使釉面形成许多裂纹。

一般分为填充型与覆盖型两大类型。

前者是在已烧成的釉的裂纹中填充煤烟、墨汁等物质，使纹路呈现棕、褐、黑等色调。

后者是先将制品施上底色釉，烧成后再在上面覆盖颜色釉，经煅烧，覆盖色釉呈现裂纹，露出底釉的颜色。

白色纹片釉可以用墨计或浓茶对裂纹处染色，也可以采用纹片釉为基础釉，外加着色剂制成彩色纹片釉。

裂纹釉又称“碎纹”、“纹片”或“开片”，也称百圾碎，外人称“龟裂”与“发裂”釉。

这种在瓷釉上的许多的裂纹，根据器型需要，有冰裂纹、牛毛纹、蟹爪纹、柳叶纹、鱼子纹等。

裂纹釉有的顺一定方向开片，形成螺旋形状，有的纹片能定型定位，即在同一种制品上让大中小三种纹片人为地出现，有一种特殊的效果。

百圾碎百圾碎为冰裂纹的一种，即裂纹釉中纹路繁密，开片较为细碎者。

这个名称起于宋代之哥窑，景德镇窑仿哥窑之后，即一直沿用。

哥窑纹片的来历，在民间还有一段有趣的传说：南宋时期，浙江龙泉深山八都那块地方，有章生一，章生二两兄弟，都是烧瓷器做生意的，其中哥哥的产品销路特别好，生意兴隆。

弟弟则生意清淡，很不景气，久而久之，弟弟心里很不舒服，于是想起了坏主意。

一天，趁哥哥的产品倾泼进去，只听得刚刚熄火停烧的窑里响起了一阵阵"毕哩叭啦"的响声，那本来很晶莹光洁的瓷器便布满了裂纹。

裂纹釉总结引言裂纹釉是一种常见的陶瓷表面装饰技法，通过在釉面上形成裂纹纹理，赋予陶瓷作品独特的观赏价值。

本文将对裂纹釉的制作过程、特点和应用进行总结和分析。

制作过程裂纹釉的制作过程一般包括以下几个步骤：1.釉料配制：为了制作裂纹效果，通常采用高温釉料，可以根据需要添加颜料或氧化物来调整釉料的颜色。

2.陶瓷胎制作：选择适合制作裂纹釉的陶瓷胎，将胎坯制成所需形状。

3.釉施：将釉料均匀地涂抹在陶瓷胎上，可以采用刷涂、浸涂或喷涂等方法。

4.干燥：待釉料干燥后进入下一步。

5.烧制：将涂有釉料的陶瓷胎放入窑内进行烧制。

高温可以使釉料熔融，形成釉面，同时也会引起胎体和釉面的热胀冷缩，从而形成裂纹。

6.冷却：烧制完成后，待陶瓷作品冷却后取出，即完成裂纹釉的制作过程。

特点裂纹釉具有以下几个特点：1.独特性：每个裂纹釉作品的裂纹纹理都是独一无二的，呈现出独特的艺术效果。

2.自然美：裂纹釉的裂纹纹理仿佛是自然界中的纹理，给人一种亲近自然的感觉。

3.色彩丰富：裂纹釉可以通过调整釉料的配方和烧制温度，使得作品呈现出多样的色彩。

4.可变性：裂纹釉可以通过调整釉料的施工方式、烧制温度和烧制时间等因素，使得裂纹的形状、密度和宽窄有所变化，因此具有很高的可变性。

应用裂纹釉广泛应用于陶瓷制品的装饰中，其中主要的应用领域包括：1.艺术陶瓷：裂纹釉给陶瓷作品带来了独特的艺术效果，因此广泛应用于艺术陶瓷领域，成为一种受欢迎的装饰技法。

2.家居装饰：裂纹釉的自然美和多样的色彩使其成为家居装饰领域的重要装饰元素，可以用于制作花瓶、盘子、杯子等各种陶瓷器皿。

3.建筑陶瓷：裂纹釉还可以应用于建筑陶瓷领域，如釉面砖、壁砖等，为建筑物增添独特的装饰效果。

总结裂纹釉是一种独特而受欢迎的陶瓷装饰技法，通过调整釉料的配方和烧制工艺，可以制作出具有独特纹理和多彩效果的裂纹釉作品。

它在艺术陶瓷、家居装饰和建筑陶瓷等领域都有广泛的应用，为陶瓷作品增添了独特的观赏价值。

透明裂纹釉的研制：一、选题的目的与意义陶瓷裂纹釉是我国的一种传统名釉，也是一种艺术釉，瓷器表面布满许多小裂纹，有疏有密，有粗有细，有长有短，有曲有直，形似龟裂、蟹爪或冰裂的纹路，称为裂纹釉。

本是制瓷过程中的一种缺陷，以后用来装饰瓷器，其最代表性的为南宋官窑与龙泉哥窑产品，它们目前在世界上已极为稀少，以致成为各国收藏家，鉴赏家和考古学家们的研究对象。

近年来，随着我国对外开放，对内搞活政策的不断深入，广大消费者对物质文化生活的要求也有了迅速的提高。

购买和收藏陶瓷裂纹釉产品的人也越来越多，然而由于受裂纹釉产品复杂的形成机理，繁琐的烧成工艺的影响，该类产品的市场拥有量远远不能满足广大消费者的需求。

为了继承和发扬这个古老的陶瓷艺术，使这个宝贵的传统文化焕发青春，后人通过探索，已经研究出多种方法来改善和提高裂纹釉的质量。

近年来，随着科技的进步及陶瓷行业的快速发展，国内产品价格比进口透明裂纹釉低，而产品质量和使用效果却可和进口相媲美，甚至一些性能还超过了进口产品。

新一代透明裂纹釉是高新技术产品，有鱼子纹、百圾碎、蟹爪纹、冰裂纹、网形纹、梅花纹、细碎纹等多种裂纹，而颜色也是丰富多彩，有鳝血、金丝铁线、浅黄鱼子纹等多种颜色，花色品种以及裂纹种类比同类进口釉料更加丰富多彩，能使陶瓷具有独特的艺术效果，开创了艺术陶瓷设计革命的新纪元。

到目前为止，不同的大专院校教科书、各种陶瓷科技期刊及有关陶瓷专家论著提供的相关资料对制备透明裂纹釉的方法都是不同的。

实践证明：含铅熔块釉具有良好的高温流动性、很高的光泽度和平滑度、较宽的烧成范围、良好的坯釉适应性，产品色彩丰富、艳丽，但是含铅颜料的使用一方面在生产过程中严重污染环境，并对生产工人造成直接毒害;另一方面日用陶瓷在使用过程中由于受酸的侵蚀，色彩中的铅溶解出来，危及人体健康。

并且通过熔块釉制备透明裂纹釉成本大，因此，世界各国对此问题都非常关注。

长期以来，寻找一种性能类似于铅熔剂的无铅助熔剂被认为是一个难题。

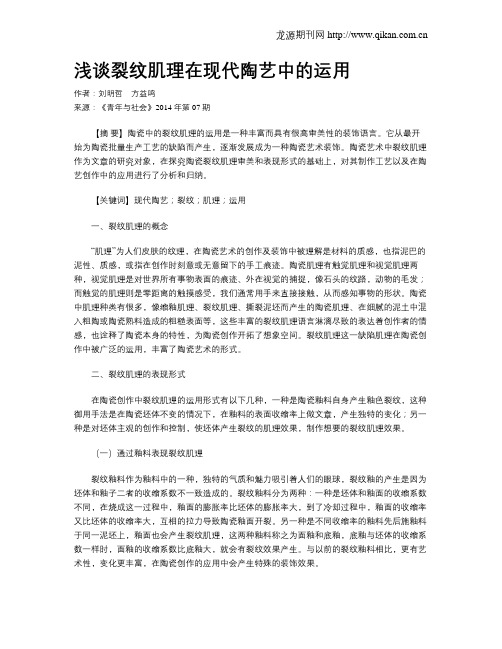

浅谈裂纹肌理在现代陶艺中的运用作者：刘明哲方益鸣来源：《青年与社会》2014年第07期【摘要】陶瓷中的裂纹肌理的运用是一种丰富而具有很高审美性的装饰语言。

它从最开始为陶瓷批量生产工艺的缺陷而产生，逐渐发展成为一种陶瓷艺术装饰。

陶瓷艺术中裂纹肌理作为文章的研究对象，在探究陶瓷裂纹肌理审美和表现形式的基础上，对其制作工艺以及在陶艺创作中的应用进行了分析和归纳。

【关键词】现代陶艺；裂纹；肌理；运用一、裂纹肌理的概念“肌理”为人们皮肤的纹理，在陶瓷艺术的创作及装饰中被理解是材料的质感，也指泥巴的泥性、质感，或指在创作时刻意或无意留下的手工痕迹。

陶瓷肌理有触觉肌理和视觉肌理两种，视觉肌理是对世界所有事物表面的痕迹、外在视觉的捕捉，像石头的纹路，动物的毛发；而触觉的肌理则是零距离的触摸感受，我们通常用手来直接接触，从而感知事物的形状。

陶瓷中肌理种类有很多，像缩釉肌理、裂纹肌理、撕裂泥坯而产生的陶瓷肌理、在细腻的泥土中混入粗陶或陶瓷熟料造成的粗糙表面等，这些丰富的裂纹肌理语言淋漓尽致的表达着创作者的情感，也诠释了陶瓷本身的特性，为陶瓷创作开拓了想象空间。

裂纹肌理这一缺陷肌理在陶瓷创作中被广泛的运用，丰富了陶瓷艺术的形式。

二、裂纹肌理的表现形式在陶瓷创作中裂纹肌理的运用形式有以下几种，一种是陶瓷釉料自身产生釉色裂纹，这种御用手法是在陶瓷坯体不变的情况下，在釉料的表面收缩率上做文章，产生独特的变化；另一种是对坯体主观的创作和控制，使坯体产生裂纹的肌理效果，制作想要的裂纹肌理效果。

（一）通过釉料表现裂纹肌理裂纹釉料作为釉料中的一种，独特的气质和魅力吸引着人们的眼球，裂纹釉的产生是因为坯体和釉子二者的收缩系数不一致造成的。

裂纹釉料分为两种：一种是坯体和釉面的收缩系数不同，在烧成这一过程中，釉面的膨胀率比坯体的膨胀率大，到了冷却过程中，釉面的收缩率又比坯体的收缩率大，互相的拉力导致陶瓷釉面开裂。

另一种是不同收缩率的釉料先后施釉料于同一泥坯上，釉面也会产生裂纹肌理，这两种釉料称之为面釉和底釉，底釉与坯体的收缩系数一样时，面釉的收缩系数比底釉大，就会有裂纹效果产生。

中温裂纹釉的研究作者：包启富董伟霞周健儿叶超来源：《佛山陶瓷》2014年第10期摘要：本文以钠长石、石英、硅灰石、方解石等为主要原料，采用正交实验法制备了一种中温裂纹釉，并探究了配方组成对冰裂纹釉面效果的影响。

研究结果表明：坯、釉的膨胀系数差值大，是釉面开裂的重要影响因素。

当坯体的膨胀系数为6.52×10-6/℃，釉的膨胀系数为7.29×10-6/℃时，可获得良好的冰裂纹釉。

关键词：中温；冰裂纹釉；热膨胀系数，；正交试验1 引言作为陶瓷形态意义的完善和补充，作为艺术釉的裂纹釉在最大限度上提升了作品自身的观赏价值。

艺术釉先天具备的独特审美的价值，使其在文化传统中又增添了一部分多表现、多层次的观赏功能，它用恰当的手法让人与自然之间达成了特有的沟通，在本质上实现了统一的结合。

釉面开裂是裂纹釉的基本表现，根据釉面裂纹形态的不同，有百圾碎、冰裂纹、鱼子纹、牛毛纹、流水纹、叶脉纹、蟹爪纹等多种样式。

3.2 样品的最佳配方和效果图裂纹釉样品L-1的最佳配方如表5所示。

图3为L-1试片烧成后，随着时间推移的釉面裂纹形貌变化图。

由图3可以看出，样品刚从炉中拿出后冷却，釉面的弹性模量迅速增加，弹性减低，因此釉面产生了裂纹，这主要是由于胎和釉层受到外界温差的剧烈变化，坯体和釉出现不同的收缩，率先在釉表面出现直裂纹，并没有立体感强斜裂纹出现；但冷却时间进一步延长，达到一周后弹性进一步降低，由于釉层内气泡的存在，很大程度使釉料的弹性模数降低，适当地缓解了应力的释放，使得裂纹逐步形成。

所以，随着时间的推移，以及外界温度的变化，釉和坯之间的应力产生微弱的变化，会导致裂纹的持续形成，这也是裂纹釉开裂持续一年、两年，甚至更久的原因。

4 结论参考文献[1] 周健儿，梁铎，吴隽，等. 中温龙泉青瓷的试制[J].中国陶瓷，2011（4）：37-40.[2] 董伟霞，陈聪，包启富.绣花状黄金光泽结晶釉的研究[J].江苏陶瓷，2009，1（42）：10～11.[3] （日）素木洋一著，刘可栋，刘光跃译.釉及色料[M].北京：中国建筑工业出版社，1979：191.。

34FOSHAN CERAMICS Vol.27 No.06( Serial No.251)浅析配方组成对冰裂纹釉效果的影响吴则昌，李丽芳，程贵生(佛山石湾鹰牌陶瓷有限公司，佛山528000)摘要:本文介绍了一种用钾钠长石、玻璃粉、石英、方解石等原料,用单因素和正交试验进行实验研究。

通过调整长石的加人量、烧成温度、釉层厚度、球磨时间、坯体的热膨胀系数等因素，获得了釉面效果较好的冰裂纹釉。

实验结果表明，较好釉面效果的配方组成为(wt%c)为:钾长石35,钠长石40,方解石3,高岭土 4,石英6,碳酸钡2,玻璃粉9,氧化锌1。

当坯釉热膨胀系数之差逸3.54x105益时，冰裂纹效果最好。

冰裂纹;烧成温度;坯体;热膨胀系数1引言“冰裂纹”是龙泉哥窑的青瓷品种之一，其特征为釉 层内明暗度不同的裂纹白边，像晶花一样层层叠叠的分 布在釉层当中，营造出一种古色古香的艺术美感。

冰裂纹釉作为传统的陶瓷釉面，以其独特的艺术效 果备受世人珍爱。

可惜的是，由于冰裂纹胎釉料的选取较 难，同时烧成的温度不易控制，窑烧的成品率低，龙泉青 瓷冰裂纹的烧制技术在南宋以后便已失传。

瓷器釉面的一种自然开裂现象。

开裂原因有二:一是 成型时坯泥沿一定方向延伸，影响了分子的排列。

二是 坯、釉膨胀系数不同，焙烧后冷却时釉层收缩率大。

原是 瓷器烧制中的缺点，但人们有意利用开裂的规律制造开 片釉，作为瓷器的一种特殊装饰。

本文研究的是通过正交实验和单因素实验找到一个适合于现代龙泉哥窑泥坯的 冰裂纹釉。

主要考察配方组成对冰裂纹釉的影响。

2实验内容2.1实验原料实验所用原料及其化学组成如表1所示。

2.2工艺流程及工艺参数本实验坯体和釉料制备工艺流程如下。

(1) 坯体制备工艺流程：配料球磨注浆成型干燥打磨备用。

(2) 釉料制备工艺流程：配料球磨过120目筛施釉干燥烧成成品。

(3)工艺参数2017年第06期(第251期）|佛山陶瓷35a .料:球:水=1:2.0:0.45;.球磨时间：0 min ;c .施 釉厚度：1.5〜3.0 mm ; d .烧成周期：电炉500 min ; e .烧成气氛:氧化气氛;；施釉方法:浸釉；.烧成曲线:见图1。
