下载文档原格式
各代青花釉料的鉴别
青花瓷是中国传统的明清官窑瓷器，常见青花釉料包括草木灰釉、天青釉、硷蓝釉等。
不同代青花釉料的鉴别方法如下：
1. 草木灰釉：明代早期使用较多，以纯度高、色泽淡为特点，呈现出浅灰色或极淡蓝色，光泽较弱。
可通过显微镜观察釉层中细微的云雾状晶体来鉴别。
2. 天青釉：明代中期使用较多，色泽深邃、平整光滑，呈现出淡青色或蓝灰色，光泽强烈，形成独特的“裂光纹”。
可通过釉层明显的“蛤蟆皮”纹理及“兔头”纹样来鉴别。
3. 硷蓝釉：明末清初使用较多，色泽深沉浓郁，呈现出深蓝色或海蓝色，光泽较强。
可通过釉层上的细微气泡与斑点来鉴别。
4. 景德镇青花釉：清代晚期至今，以硷蓝釉为主要材料，色泽浓郁饱满、光泽强烈，且龙鳞、花鸟纹等刻画技法日臻成熟。
可通过质地洁白、斑点均匀、釉层均匀而润泽来鉴别。
总之，鉴别青花瓷釉料主要是从其釉色、釉质及形成纹理等方面入手，需要结合经验和专业知识进行分辨。
九秋风露翠色来——釉彩知识之绿釉绿釉是颜色釉品种之一，有高温绿釉和低温绿釉，少之时，在釉料中加入铜，含铜的釉料在氧化气氛中会呈现绿色，绿釉由此烧成。
在烧制时，由于釉料中含铜的比例不同，有时添加铁、铅等呈色剂，绿釉的色调很多，如明成化朝烧制的孔雀绿，明嘉靖官窑烧制的瓜皮绿，清康熙时的郎窑绿、葱绿，此外清代还有秋葵绿，水绿等品种。
孔雀绿孔雀绿釉又称“吉翠釉”、“翡翠柚”，是典型的低温釉，以铜为着色剂。
由于器物釉面薄厚不均匀，孔雀绿呈现不同的发色区间，发色偏蓝的又称“孔雀蓝”，“法蓝”。
孔雀绿釉本为西亚地区的传统釉色，唐代时传入中原，宋元民窑、浮梁瓷局陆续烧制，但是工艺简单，在素坯上直接挂釉低温烧制，胎釉结合不好，瓷化程度很差。
这一时期的孔雀绿器物多有剥釉和开片现象。
明宣德时期，工匠采用在高温烧成的白釉瓷器上施釉，再以低温烘烤的二次烧成工艺，解决了釉面脱落的问题，瓷器釉色犹如孔雀羽毛般鲜亮绚丽。
明清时期见于孔雀绿发色单调，工匠使用暗刻花纹、釉面金彩等方式进行点缀性装饰。
明成化时工匠尝试着将孔雀绿釉与其他低温色釉结合，首次成功制作出使用孔雀蓝色调的素三彩瓷，并不断与青花、彩瓷融合，盛极一时。
故宫博物院藏明正德孔雀绿釉鱼藻纹盘清康熙孔雀绿釉花觚明正德孔雀绿釉碗松石绿清雍正时期创烧的松石绿釉是一种低温绿釉名品，以氧化铜为呈色剂，经低温二次烧造而成。
釉色深浅有别，但是呈色均匀，淡黄中微微发绿，柔和悦目，婉如绿松石的色泽，故称“松石绿”，又称“秋葵”“绿西湖水”。
松石绿釉传承了清代绿釉的生产传统，打破了以孔雀绿和瓜皮绿为主的格局。
故宫博物院藏清嘉靖松石绿地粉彩云蝠纹笔管拟古松石绿地描金蝠纹牡丹茶罐清乾隆松石绿地矾红彩云蝠纹葫芦瓶湖水绿湖水绿是清康熙时新出现的绿釉品种，模仿成化三彩器物中水绿釉的效果，因呈色淡绿如水而得名，釉面晶莹光润，多用于彩绘装饰，极具时代特征。
故宫博物院藏清光绪湖绿地墨彩花鸟纹奓斗现代赏瓷官窑愚徹款·湖绿地粉彩缠枝宝相锡盖壶承现代赏瓷官窑湖绿地开窗古彩山水盖碗瓜皮绿瓜皮绿是明代嘉靖时期烧制的一种名贵绿釉，是在湿胎上施釉、低温二次烧成。
中国古代绿色釉彩有哪几种?各有什么特点?
中国古代绿色釉彩有高温型、中温型及低温型三大类，品种甚多，主要着色剂全都是铜。
高温型铜绿的例子有唐代长沙窑带有乳浊感的绿釉和绿彩、清代景德镇豇豆红上的苔点绿等。
低温型铜绿的例子有汉代的绿色铅釉陶、唐三彩绿釉、辽三彩绿釉、宋三彩绿釉以及明清时期景德镇釉上彩中的苹果绿，浇绿、松绿、瓜皮绿、湖绿等各种绿彩。
中温型铜绿的例子有磁州窑的?L雀绿、山西和景德镇法华彩中的法翠等。
釉彩中的铜在氧化焰中烧成时形成二价铜离子溶于釉彩中，即得绿色。
为了获得各种不同的色调，有的绿色釉彩中除以铜为主要着色剂外，有时还需酌情添加少量其他着色元素。

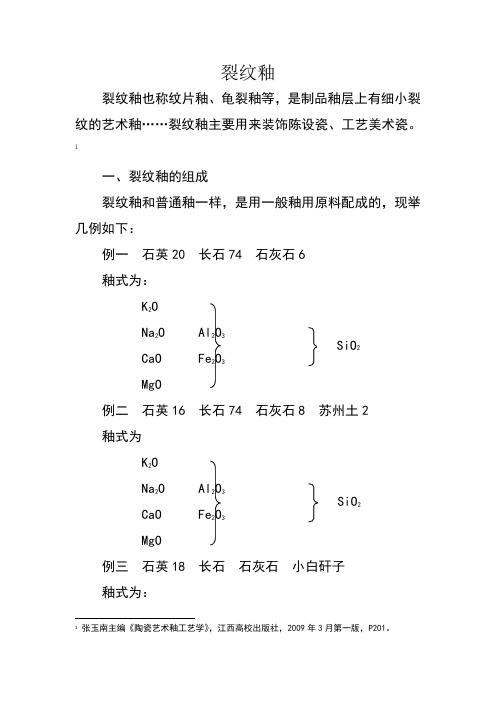

裂纹釉裂纹釉也称纹片釉、龟裂釉等，是制品釉层上有细小裂纹的艺术釉……裂纹釉主要用来装饰陈设瓷、工艺美术瓷。
1一、裂纹釉的组成裂纹釉和普通釉一样，是用一般釉用原料配成的，现举几例如下：例一 石英20 长石74 石灰石6釉式为：K 2ONa 2O Al2O 3CaO Fe 2O 3MgO例二 石英16 长石74 石灰石8 苏州土2 釉式为K 2ONa 2O Al 2O 3CaO Fe 2O 3MgO例三 石英18 长石 石灰石 小白矸子釉式为：1 张玉南主编《陶瓷艺术釉工艺学》，江西高校出版社，2009年3月第一版，P201。
K 2ONa 2O Al 2O3CaOFe 2O 3MgO例四 黄色低温裂纹釉釉式为：K 2ONa 2O Al 2O 3CaO Fe 2O 3MgO先将坯体经高温烧成素坯，再施釉在低温下进行釉烧可得到黄色裂纹釉。
从上述配方来看，裂纹釉组成中，膨胀系数计算常数大的碱性氧化物K 2O 、Na 2O 、PbO 等的含量较高，一般达摩尔。
为此，在釉料中增加长石的用量，以增加Na 2O 和K 2O ；降低石灰石和石英用量，以降低CaO 和SiO 2，石英用量一般不超过20%，有利于釉面龟裂。
若长石用量不变，减少石英，也有利于釉面开裂。
另外，普通釉料施在含K 2O 、Na 2O 低的坯体上同样可以获得裂纹釉。
实验指出，SiO 2/Al 2O 3之比达10左右的瓷易开裂。
用铅白、铅丹取代石灰石和长石，可制得低温裂纹釉，艺术效果也较好。
最早出现的裂纹釉是宋代龙泉瓷釉的釉层裂纹，是在石灰釉中含有较多的膨胀系数较大的碱性金属氧化物；B2O3、Al2O3、MgO等会降低釉的龟裂倾向，ZnO、MgO等降低釉的膨胀系数的氧化物，在裂纹釉中含量都较少。
2二、裂纹釉的形成机理裂纹釉的形成机理，简单地说，就是釉的膨胀系数大于坯的膨胀系数。
当制品冷却时，釉的收缩大于坯，则釉层发生龟裂，收缩的差值越大，龟裂的程度也越大，并且，釉的弹性越小，龟裂越大。
简述釉的分类
釉的分类方式有多种，以下是具体的分类：
1. 按坯体类分，有瓷釉、陶釉及火石器釉。
2. 按烧成温度可分高温釉、低温釉。
3. 按外表特征可分透明釉、乳浊釉、颜色釉、有光釉、无光釉、裂纹釉（开片）、结晶釉等。
4. 按釉料组成可分为石灰釉、长石釉、铅釉、无铅釉、硼釉、铅硼釉等。
5. 按装饰手法上可以分为釉上彩、釉中彩、釉下彩，分别是在烧好的素器上彩绘，再经低温烘烧而成；在生坯上彩绘，后施釉高温烧成，彩纹在釉下，永不脱落；以及以氧化钴为色剂，在坯胎上作画，罩以透明釉，经度高温烧成，蓝白相映。
希望以上内容对您有帮助，建议您咨询陶瓷专家或查阅专业书籍获取更多有关“釉”的分类信息。
绿色釉瓷器品种解释说明以及概述1. 引言1.1 概述随着人们对古代工艺品的热爱和追求，绿色釉瓷器作为一种具有悠久历史和独特魅力的陶瓷艺术品逐渐引起了人们的关注。
绿色釉瓷器以其典雅的外观、丰富的底蕴和精湛的制作工艺而备受赞誉。
本文旨在解释说明和概述不同种类的绿色釉瓷器，揭示其历史背景、特点和分类，并深入探讨其制作工艺与技术要点。
1.2 文章结构本文将分为五个主要部分进行阐述。
首先，在引言部分，我们将简要介绍文章的目的、概述和文章结构，并强调对于绿色釉瓷器品种重要性和发展前景所做出的总结与评价。
接下来，我们将在“2. 绿色釉瓷器品种解释说明”部分详细介绍什么是绿色釉瓷器以及它们所具备的历史背景、特点和分类。
然后，在“3. 绿色釉瓷器品种概述”中，我们将分别概述明代、清代和当代绿色釉瓷器的品种，以展示不同时期绿色釉瓷器的发展情况。
在“4. 绿色釉瓷器的制作工艺与技术要点”部分，我们将重点探讨绿色釉瓷器的制作过程，包括配料准备工序、釉料配方与施釉工艺以及烧成工艺技术要点。
最后，在“5. 结论”中，我们将对于绿色釉瓷器品种的重要性和发展前景进行总结与评价，并提出保护和传承绿色釉陶瓷文化的建议，同时分析研究和发展绿色釉瓷器的可行性。
1.3 目的本文旨在加深读者对于具有悠久历史和特殊魅力的绿色釉陶瓷文化的了解，并通过解释说明和概述不同种类的绿色釉陶瓷器，揭示其历史背景、特点和分类。
进一步介绍探讨其制作工艺与技术要点，以促进对于古老陶艺技法的传承与发展。
此外，在文章结束时我们也希望能够给予绿色釉瓷器品种发展前景以及保护和传承绿色釉陶瓷文化的合理建议。
通过本文的撰写，我们希望读者能够更全面地了解并欣赏这一具有丰富历史底蕴和美学价值的艺术形式，并关注其研究与传承的重要性。
2. 绿色釉瓷器品种解释说明：2.1 什么是绿色釉瓷器绿色釉瓷器是一种具有独特釉面颜色的陶瓷制品。
它以其鲜亮的、多样化的绿色釉面而闻名，与传统的青花瓷和白瓷相比，给人一种清新、自然的感觉。
成釉器演变内容
成釉器是陶瓷制作中的一种工艺，指的是在陶瓷表面上施加釉料并进行烧制，以增加其美观度、耐用性和实用性。
成釉器的演变内容主要包括以下几个方面：
1. 早期的素瓷釉：早期的成釉器主要是在陶瓷表面覆盖一层简单的透明釉料，使其具备一定的光泽和保护功能。
这种釉料通常是由硅酸盐和碱金属氧化物组成，烧制温度较低。
2. 单色釉：随着工艺的发展，人们开始尝试在陶瓷表面施加不同颜色的釉料，形成单色釉。
这种釉料可以通过添加不同的金属氧化物来调整颜色，如铁氧化物可以制成黄色釉、铜氧化物可以制成绿色釉等。
3. 多彩釉：在单色釉的基础上，人们开始尝试在同一件陶瓷器上施加多种颜色的釉料，形成多彩釉。
这种釉料通常需要精确控制不同金属氧化物的添加和烧制温度，以保证色彩的稳定性和艳丽度。
4. 特殊效果釉：为了增加陶瓷器的观赏性，人们开始尝试制作具有特殊效果的釉料。
例如，流釉可以使釉料在烧制过程中产生流动效果，形成独特的纹理；裂釉可以在烧制后产生裂纹效果；珐琅釉可以形成光滑的亮面，并且具有一定的透明性等。
5. 创新的釉料应用：随着科技的发展，人们开始尝试
使用新型的釉料和工艺，以实现更多样化的效果。
例如，仿古釉可以模拟出古代陶瓷器的质感和色彩；微晶釉可以形成微小晶体的效果，增加陶瓷表面的立体感等。
总之，成釉器的演变内容包括从早期的素瓷釉到单色釉、多彩釉、特殊效果釉以及创新的釉料应用等方面的发展。
这些演变不仅丰富了陶瓷制作的艺术性和实用性，也反映了人们对于美的追求和不断创新的精神。
冰裂釉工艺
冰裂釉工艺是中国古代瓷器装饰技术之一。
它指的是在彩釉表面，用特殊工艺制作出各种花纹、图案，表现出冰裂的效果。
这种工艺最早发源于宋朝，经过活跃的传承和发展，渐渐引起了人们的关注，成为中国陶瓷艺术的一大特色。
冰裂釉工艺是一种特殊的陶瓷装饰技术，它的制作方法是，在陶瓷表面上制作出不同的图案，然后覆盖一层浓釉，并在釉面上加上多层次的釉料，最后再进行多次烧制。
这种工艺的奇妙之处在于，在烧制的过程中，釉料的层次会发生变化，形成一种冰裂的效果，使陶瓷表面呈现出丰富而精美的花纹，增加了陶瓷的美感。
冰裂釉工艺制作的陶瓷，总体看来，极具艺术感。
它的表面刻画出细腻的花纹，闪烁着淡淡的光泽，显得格外精美，可以说是中国古代陶瓷艺术的精华所在。
此外，冰裂釉工艺通常会用于制作家居装饰品，例如茶具、瓷盘等，可以使家居空间更加精致而古朴，也增添了家居的艺术气息。
冰裂釉工艺的制作过程非常复杂，其中涉及到多种烧制、装饰技术，还有许多细节需要注意。
首先，在制作冰裂釉陶瓷之前，需要将陶瓷表面处理干净，否则会影响烧
制后的效果。
其次，在制作花纹图案时，要尽可能做到精细，这样才能在烧制后形成漂亮的冰裂效果。
此外，在烧制的过程中，要精心把控温度，以保证釉料的层次，使其能够形成冰裂效果。
总之，冰裂釉工艺是一项耗时费力的工艺，其艺术性和精湛的技艺被许多人所欣赏。
它的制作过程中，技术工艺、装饰技巧等都需要精雕细琢，也是中国传统陶瓷艺术的一大特色。
景德镇陶瓷学院科技艺术学院
综合设计性无机非金属材料工艺实验
实验报告
姓名陈拥强
学号201130451149
专业名称无机非金属材料工程
实验项目铜绿裂纹釉
实验报告日期2014.6.11-6.18
铜绿裂纹釉研制
一、实验的目的与意义
对于裂纹釉的研究，其具有重要的意义。
首先从改善其自身有重要的意义。
从配方的组成，釉料的配制以及工艺，对于改善裂纹釉的质量至关重要，也是取得突破性技术的关键。
其次，研究裂纹釉，裂纹釉本身就是一种艺术陶瓷釉，所以其也为陶艺家们提供制作上的变革，从而带动艺术行业的发展。
再次由于具有代表性的名釉日益减少，为了继承和发扬这个古老的陶瓷艺术，我们必须努力研究裂纹釉，为其发展带来一片新的天地。
二、实验原理
裂纹釉形成原理为生产出裂纹釉,必须了解裂纹釉的形成原理.裂纹的形成原理可以分成两种
原理一,是在开发釉料配方的过程中,有意增加碱性氧化物的含量,使釉的热膨胀系数大于坯的热膨胀系数,这样,在烧成的冷却过程中,由于坯釉之间收缩不一致,产生张应力,当张应力超过釉层所能承受的限度时,釉层就出现龟裂,从而形成裂纹釉.
原理二,也即是笔者制得新型裂纹釉所依据的,就是在开发釉料配方时,有意开发干燥收缩大的釉料配方,使生釉层在干燥过程中发生开裂.烧成时,由于表面张力作用,开裂的釉片产生轻度缩釉,形成宽约0.1～2mm的裂纹而形成裂纹釉.
三、实验步骤
1、配方确立：寻找资料并设计裂纹釉，最终计算确定配方。
（氧化气氛）
2、装配原料：选取七个装料杯，分别贴上标签，并记录名称（长石、石英、石灰石、氧化锌、碳酸钡、高岭土、氧化铜）计算原料比，按釉料100g为基准取原料，并将其混合与另一杯中装好。
3、球磨：将配制好的釉料按照制釉工艺参数：干料：球磨子：水=1:1.5：0.8，装入球磨罐中，装机并盖好，检查是否符合注意事项，完成步骤后，开始球磨，球磨时间：30min。
4、过筛：裂纹釉釉的特点，选用200目筛，将球磨完的釉料取出并抖动过筛。
5、制坯：制作一定数量的坯体，烘干，保存。
6、上釉：将所有的料成釉后，用已经修饰的坯上釉，釉层厚度为0.8-1.5mm。
7、干燥：把上好釉的坯在100℃恒温烘箱干燥4h
8、烧成：放入电炉中，调好温度1270℃，等待并完成制作，取出烧成的样坯，进行分析完成试验。
9、评分：对釉面的透明度、平整光滑度以及裂纹效果等方面进行评测。
四、原料及试剂的选择
原料：长石、石英、石灰石、氧化锌、碳酸钡、高岭土、氧化铜
试剂：水、
五、仪器设备及工艺流程
仪器设备：箱式电阻炉、电子分析天平、行星式球磨机、
恒温烘箱、球磨子、杯子、筛子、钥勺
工艺流程：配料—球磨—出浆上釉—烘干—修坯—烧成
六、实验方案
铜绿釉中发蓝绿色(氧化烧成)
烧成制度：由室温27℃，5℃/min,升温156min到800℃，保温30min，再升温98min到1270℃，保温30min，然后自然冷却，烧成曲线如图下所示：
七、实验结果与讨论
第一实验实验出现裂纹现象，效果良好、光泽度效果较好，但釉面出现针孔。
烧前烧后效果图如下：
烧前：
烧后：
产生针孔原因：
1.泥料颗料粗，含水率又大，陈腐期短，捏练不充分，捏练时真空度不够，气孔率大，在高
温时釉虽熔融，却被坯体气孔吸收而造成釉面针孔。
2.釉料颗粒过粗，造成釉料高温粘度大，阻碍了气体的排出，易形成釉面针孔或气泡，同时
釉流动性能也差，难以填平气体排出釉面时留下来的凹坑而形成釉面针孔
3.釉浆过细。
釉浆中细颗粒适量增多可以提高成釉速率，提高颗粒在液相中的溶解度，使颗
粒相互反应完全，减少残留大气泡的存在；但釉料过细，熔点降低，过早形成粘度大的釉熔体，使泥釉分解产生的气体不能顺利排出，从而造成制品产生釉面针孔或气泡。
克服方法：
1.泥釉颗粒不宜过粗，泥料一定要经过陈腐，通过陈腐，可以通过毛细管的作用，使泥料中
的水分湿润渗透、分布均匀，还可以通过细菌的作用，促使有机物的腐烂而生成有机酸
2.釉浆过稀、过稠，容易封闭气体而容易引起釉面针孔或气泡。
3.在釉浆制备过程中，如果球磨效率低、球石质量差，会造成球磨时间长，球石磨损量大，
使釉中ＳｉＯ２含量提高，增加釉的高温粘度和釉烧温度，若仍按原温度进行釉烧，则由于温度低、高温粘度大，阻碍釉中气泡的排除，以及气体排出后留下的凹坑未能及时弥合
（尤其是低温快烧的低温釉），从而形成了釉面针孔或气泡
根据上述问题调整配方增加长石量：
得到效果如下：
烧前：
烧后：
八、心得体会
陶瓷裂纹釉是我国的一种传统名釉，也是一种艺术釉，瓷器表面布满许多小裂纹，有疏有密，有粗有细，有长有短，有曲有直，形似龟裂、蟹爪或冰裂的纹路，称为裂纹釉。
本是制瓷过程中的一种缺陷，以后用来装饰瓷器，其最代表性的为南宋官窑与龙泉哥窑产品，它们目前在世界上已极为稀少，以致成为各国收藏家，鉴赏家和考古学家们的研究对象。
近年来，随着我国对外开放，对内搞活政策的不断深入，广大消费者对物质文化生活的要求也有了迅速的提高。
购买和收藏陶瓷裂纹釉产品的人也越来越多，然而由于受裂纹釉产品复杂的形成机理，繁琐的烧成工艺的影响，该类产品的市场拥有量远远不能满足广大消费者的需求。
为了继承和发扬这个古老的陶瓷艺术，使这个宝贵的传统文化焕发青春，后人通过探索，已经研究出多种方法来改善和提高裂纹釉的质量。
通过本次的釉料制作，了解了釉料的制作过程，并实践中了解透明釉的制作条件。
深刻学习和认识到釉料制作的实质性，懂得思考制作中出现的问题，并查询资料解决问题。
充分
完成对设计实验的要求，在掌握陶瓷工艺技术的基础上，应用形成和对陶瓷工艺技术的研究。
九、参考资料
[1]蒋海诚,刘建良,岳友初，氧化焰低温一次烧成裂纹釉的技术探讨，江苏陶瓷,1991,52(1)，2-6；
[2]周玉所,金艳，裂纹釉的试制，河北陶瓷,2000，28（2），40-41；
[3]廖珺琪，新型裂纹釉的试制生产，佛山陶瓷，2001,11(1)，30-31；
[4]陶勇霞，建陶制品裂纹釉的研制，佛山陶瓷,2004,5(88)，19-20；
[5]洪兆凯，中温裂纹釉的研究，佛山陶瓷,2008，1（6），16-19；
[6]包启富,陈聪，低成本无光高白裂纹釉的研制，山东陶瓷,2008,31(6)，40-42；
[7]雷丽霞，浅谈裂纹釉的艺术魅力，科技信息，音体美，景德镇陶瓷学院科技信息出版社,2010,285；
[8]李家科,刘欣，裂纹釉的研制及残余应力有限元分析，陶瓷学报,2011,32(1)，57-57；
[9]马铁成,缪松兰,林绍贤,朱振峰，陶瓷工艺学，第二版，北京，中国轻工业出版社,2012，457-459；
[10]周玉所，金艳，一种高翘曲性裂纹釉的试制，山东陶瓷，2004,27（3），36-37；。
