桩位测量放线记录

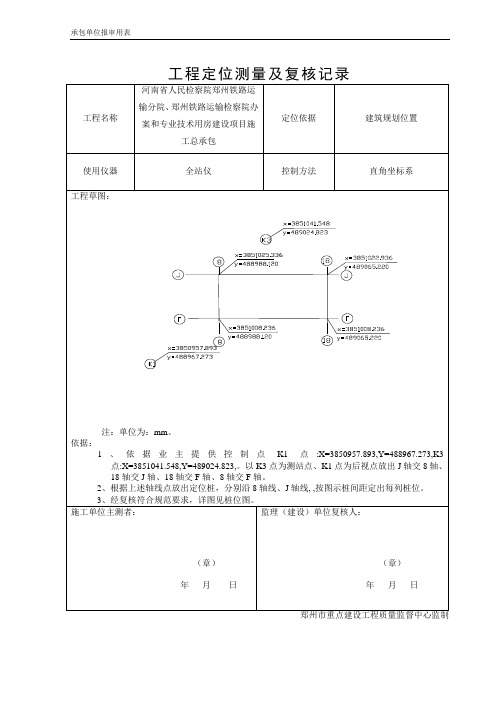

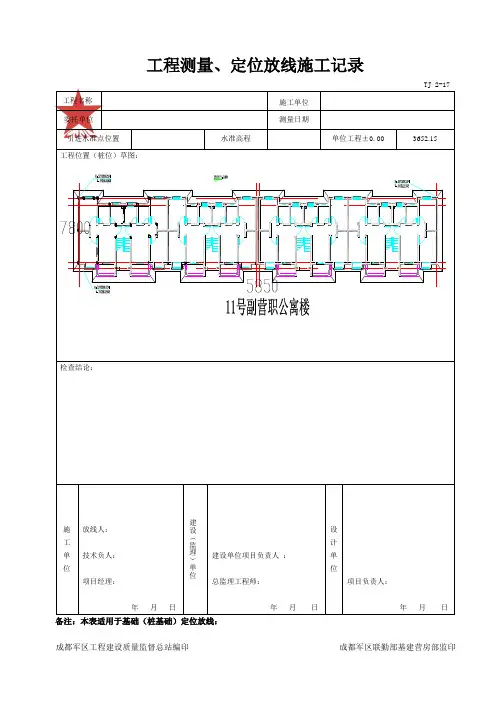

工程测量、定位放线施工记录TJ 2-17备注：本表适用于基础（桩基础）定位放线：工程名称 施工单位 委托单位测量日期引进水准点位置水准高程单位工程±0.003652.15工程位置（桩位）草图：检查结论：施 工 单 位放线人：技术负人：项目经理：年 月 日建设（监理）单位建设单位项目负责人 ：总监理工程师：年 月 日设计单位项目负责人：年 月 日工程测量、定位放线施工记录TJ 2-17备注：本表适用于基础（桩基础）定位放线：工程名称 3017工程（一标段）6号副营职公寓楼施工单位 贵州建工集团有限公司 委托单位 77626部队工程项目代建项目部测量日期2015年5月26日引进水准点位置单位高度 ±0.003654.10工程位置（桩位）草图：检查结论：施 工 单 位放线人：技术负人：项目经理：年 月 日建设（监理）单位建设单位项目负责人 ：总监理工程师：年 月 日设计单位项目负责人：年 月 日工程测量、定位放线施工记录TJ 2-17备注：本表适用于基础（桩基础）定位放线：工程名称 3017工程（一标段）3正营职公寓楼 施工单位 贵州建工集团有限公司 委托单位 77626部队工程项目代建项目部测量日期2015年5月28日引进水准点位置单位高度 ±0.003654.40工程位置（桩位）草图：3#正营职公寓楼4F检查结论：施 工 单 位放线人：技术负人：项目经理：年 月 日建设（监理）单位建设单位项目负责人 ：总监理工程师：年 月 日设计单位项目负责人：年 月 日TJ 2-17备注：本表适用于基础（桩基础）定位放线：工程名称 3017工程（一标段）4师职公寓楼 施工单位 贵州建工集团有限公司 委托单位 77626部队工程项目代建项目部测量日期2015年5月30日引进水准点位置单位高度 ±0.003654.70工程位置（桩位）草图：4F4#师职公寓楼检查结论：施 工 单 位放线人：技术负人：项目经理：年 月 日建设（监理）单位建设单位项目负责人 ：总监理工程师：年 月 日设计单位项目负责人：年 月 日TJ 2-17备注：本表适用于基础（桩基础）定位放线：工程名称 3017工程（一标段）2#副营职公寓楼 施工单位 贵州建工集团有限公司 委托单位 77626部队工程项目代建项目部测量日期2015年5月26日引进水准点位置单位高度 ±0.003654.70工程位置（桩位）草图：4F2#副营职公寓楼检查结论：施 工 单 位放线人：技术负人：项目经理：年 月 日建设（监理）单位建设单位项目负责人 ：总监理工程师：年 月 日设计单位项目负责人：年 月 日TJ 2-17备注：本表适用于基础（桩基础）定位放线：工程名称 3017工程（一标段）5#集体宿舍 施工单位 贵州建工集团有限公司 委托单位 77626部队工程项目代建项目部测量日期2015年6月2日引进水准点位置单位高度 ±0.003670.55工程位置（桩位）草图：修理营1F5#集体宿舍检查结论：施 工 单 位放线人：技术负人：项目经理：年 月 日建设（监理）单位建设单位项目负责人 ：总监理工程师：年 月 日设计单位项目负责人：年 月 日工程测量、定位放线施工记录TJ 2-17备注：本表适用于基础（桩基础）定位放线：工程名称 3017工程（一标段）4#集体宿舍 施工单位 贵州建工集团有限公司 委托单位 77626部队工程项目代建项目部测量日期2015年6月4日引进水准点位置单位高度 ±0.003669.10工程位置（桩位）草图：装步三营检查结论：施 工 单 位放线人：技术负人：项目经理：年 月 日建设（监理）单位建设单位项目负责人 ：总监理工程师：年 月 日设计单位项目负责人：年 月 日工程名称3017工程（一标段）3#集体宿舍施工单位贵州建工集团有限公司委托单位77626部队工程项目代建项目部测量日期2015年6月4日引进水准点位置单位高度±0.003669.10 工程位置（桩位）草图：装步四营检查结论：施工单位放线人：技术负人：项目经理：年月日建设（监理）单位建设单位项目负责人：总监理工程师：年月日设计单位项目负责人：年月日备注：本表适用于基础（桩基础）定位放线：工程名称3017工程（一标段）1#集体宿舍施工单位贵州建工集团有限公司委托单位77626部队工程项目代建项目部测量日期2015年6月7日引进水准点位置单位高度±0.003665.75 工程位置（桩位）草图：检查结论：施工单位放线人：技术负人：项目经理：年月日建设（监理）单位建设单位项目负责人：总监理工程师：年月日设计单位项目负责人：年月日备注：本表适用于基础（桩基础）定位放线：工程测量、定位放线施工记录TJ 2-17备注：本表适用于基础（桩基础）定位放线：工程名称 3017工程（一标段）2#集体宿舍 施工单位 贵州建工集团有限公司 委托单位 77626部队工程项目代建项目部测量日期2015年6月7日引进水准点位置单位高度 ±0.003668.15工程位置（桩位）草图：检查结论：施 工 单 位放线人：技术负人：项目经理：年 月 日建设（监理）单位建设单位项目负责人 ：总监理工程师：年 月 日设计单位项目负责人：年 月 日工程测量、定位放线施工记录TJ 2-17备注：本表适用于基础（桩基础）定位放线：工程名称 3017工程（一标段）10#士官公寓楼 施工单位 贵州建工集团有限公司 委托单位 77626部队工程项目代建项目部测量日期2015年6月7日引进水准点位置单位高度 ±0.003651.15工程位置（桩位）草图：检查结论：施 工 单 位放线人：技术负人：项目经理：年 月 日建设（监理）单位建设单位项目负责人 ：总监理工程师：年 月 日设计单位项目负责人：年 月 日工程名称3017工程（一标段）5#士官公寓楼施工单位贵州建工集团有限公司委托单位77626部队工程项目代建项目部测量日期2015年6月7日引进水准点位置单位高度±0.003651.40 工程位置（桩位）草图：检查结论：施工单位放线人：技术负人：项目经理：年月日建设（监理）单位建设单位项目负责人：总监理工程师：年月日设计单位项目负责人：年月日备注：本表适用于基础（桩基础）定位放线：工程名称3017工程（一标段）9#士官公寓楼施工单位贵州建工集团有限公司委托单位77626部队工程项目代建项目部测量日期2015年6月7日引进水准点位置单位高度±0.003651.70 工程位置（桩位）草图：检查结论：施工单位放线人：技术负人：项目经理：年月日建设（监理）单位建设单位项目负责人：总监理工程师：年月日设计单位项目负责人：年月日备注：本表适用于基础（桩基础）定位放线：工程名称3017工程（一标段）8#士官公寓楼施工单位贵州建工集团有限公司委托单位77626部队工程项目代建项目部测量日期2015年6月7日引进水准点位置单位高度±0.003652.00 工程位置（桩位）草图：检查结论：施工单位放线人：技术负人：项目经理：年月日建设（监理）单位建设单位项目负责人：总监理工程师：年月日设计单位项目负责人：年月日备注：本表适用于基础（桩基础）定位放线：工程测量、定位放线施工记录TJ 2-17工程名称3017工程（一标段）7#士官公寓楼施工单位贵州建工集团有限公司委托单位77626部队工程项目代建项目部测量日期2015年6月7日引进水准点位置单位高度±0.003652.20工程位置（桩位）草图：检查结论：施工单位放线人：技术负人：项目经理：年月日建设（监理）单位建设单位项目负责人：总监理工程师：年月日设计单位项目负责人：年月日工程测量、定位放线施工记录TJ 2-17备注：本表适用于基础（桩基础）定位放线：工程名称 3017工程（一标段）1#士官公寓楼 施工单位 贵州建工集团有限公司 委托单位 77626部队工程项目代建项目部测量日期2015年6月7日引进水准点位置单位高度 ±0.003652.50工程位置（桩位）草图：检查结论：施 工 单 位放线人：技术负人：项目经理：年 月 日建设（监理）单位建设单位项目负责人 ：总监理工程师：年 月 日设计单位项目负责人：年 月 日。

桩位测量放线检查记录日期：2024年10月15日地点：XX工程项目检查人员：1.张工-工程监理2.王工-测量师3.李工-放线工1.背景根据项目计划，本次检查目的是对施工现场进行桩位测量放线的检查，以确保施工进度和质量的控制。

2.检查内容2.1桩位测量数据王工提供了桩位测量的数据表格，包括桩号、坐标、高程等信息。

我们对这些数据进行了验证，并与设计图纸进行了比对。

通过比对发现，桩位测量数据与设计图纸相符，未发现明显的偏差。

2.2放线精度检查李工进行了放线操作，将设计图纸上的桩位用线进行了标注。

我们检查了放线的精度，并将测量结果与设计要求进行对比。

在抽测了10个点位后，我们发现放线的误差在±5mm内，符合设计要求。

2.3桩位回填我们对已完成的桩位进行了回填查看，并与测量数据进行核对。

发现全部回填的桩位与测量数据一致，未发现错位或错误回填的情况。

3.问题及处理3.1设计图纸标识错误3.2放线精度调整在检查过程中，我们发现放线的精度在一些点位上稍有偏差，超出了设计要求的误差范围。

我们要求放线工对这些点位进行了重新放线，并重新进行了测量，确保放线精度满足要求。

4.结论通过本次桩位测量放线检查，我们对项目的桩位测量及放线工作进行了全面的审核和验证，发现并及时处理了设计图纸标识错误和放线精度偏差的问题。

目前，桩位测量和放线工作符合设计要求，并未影响到工程进度和质量。

建议施工方继续加强对桩位测量和放线工作的管理和监督，确保测量数据准确无误，放线精度符合要求。

并定期对桩位进行回填查看，确保标志牢固可靠，避免出现桩位错位或错误回填的情况。

以上记录供工程监理和施工方参考，并作为项目进展和质量控制的依据。

如有任何问题和调整需求，请及时沟通和协调解决。

桩基测量放线方案一、前期准备1.确定测量放线的方法：可以采用传统的地面放线，也可以选择全站仪放线等现代测量技术。

2.准备放线工具：包括全站仪、测量尺、测量杆、白垩粉、放线绳等。

3.获取工程图纸和相关资料：包括桩基设计图纸、工程标高、桩基坐标等。

二、现场操作1.根据工程图纸确定桩位：根据设计图纸上的桩基坐标和编号，找到相应的桩位，并标注在工程现场。

2.清理测区和标志桩位：清理测量区域的杂物，确保测量的准确性。

在每个桩位周围设置标志桩，并标上相应的桩号。

3.搭设测量控制点：在测量区域的四周或适当位置搭设测量控制点，用于进行后续定位和放线。

4.进行基准测量：使用全站仪或其他测量仪器在测量控制点上进行基准测量，确定基准坐标和高程。

三、桩位定位1.桩位坐标定位：使用全站仪或其他测量仪器，根据桩基设计图纸上给出的桩位坐标，在标志桩上测量出相应的坐标。

2.桩位高程定位：使用全站仪或水准仪，在标志桩上测量出相应的高程标高。

3.校核桩位：校核通过全站仪或其他测量仪器测得的桩位坐标和高程，保证测量的准确性和可靠性。

4.标注桩位：在标志桩上用白垩粉或其他标记物标注出桩位坐标和编号。

四、桩基放线1.放线测量：根据桩基设计图纸，使用放线绳或其他放线工具，在标志桩上进行放线测量，确定桩基平面位置和坐标方向。

2.校核放线：通过放线测量和设计图纸上的桩基放线数据进行对比校核，保证放线的准确性和精度。

3.标注放线点：在放线位置上使用白垩粉或其他标记物标注出放线点，确保施工人员能够准确找到放线点。

五、测量记录和整理1.记录数据：对测得的桩位坐标、高程和放线数据进行记录，包括桩基编号、坐标、高程和放线方向等。

2.整理数据：整理测量数据，并做成桩基测量放线记录表，以备施工和验收使用。

3.保存数据：保存测量数据和记录表，以备后期查证和资料归档使用。

桩基测量放线方案的具体操作方法根据具体工程的情况而定，上述方案只是一个大致的步骤和方法，具体的测量工作应根据实际情况进行调整和补充。

桩基测量放线记录表摘要：一、引言二、桩基测量放线记录表的定义和作用三、桩基测量放线记录表的内容及填写要求四、桩基测量放线记录表在工程中的实际应用五、总结正文：一、引言桩基测量放线记录表是记录桩基测量放线过程中的关键数据和测量结果的表格，对于后续工程的施工有着重要的指导意义。

本文将详细介绍桩基测量放线记录表的定义、作用、内容以及填写要求，并以实际工程为例，说明其在工程中的具体应用。

二、桩基测量放线记录表的定义和作用桩基测量放线记录表是一种记录桩基测量放线过程中关键数据和测量结果的表格，主要包括桩基的位置、深度、直径等关键数据。

其作用主要体现在以下几点：1.确保桩基位置和尺寸的准确性；2.为后续施工提供依据；3.便于对施工过程进行监控和评估。

三、桩基测量放线记录表的内容及填写要求桩基测量放线记录表通常包括以下几个部分：1.工程名称、地点、时间等基本信息；2.桩基的类型、尺寸、位置等详细信息；3.测量放线的具体过程和结果；4.相关人员签名及日期。

填写要求如下：1.数据准确无误，符合实际测量结果；2.书写清晰，易于阅读；3.内容完整，不遗漏任何关键信息。

四、桩基测量放线记录表在工程中的实际应用以某住宅楼工程为例，桩基测量放线记录表在工程中的应用如下：1.根据设计图纸，确定桩基的位置、尺寸等信息；2.进行测量放线，记录关键数据，如桩基的深度、直径等；3.填写桩基测量放线记录表，确保数据准确无误；4.相关人员签名确认，将记录表作为施工依据。

五、总结桩基测量放线记录表是桩基施工过程中重要的记录表格，对于确保工程质量和施工进度具有重要意义。

了 监理工程师（建设单位项目专业负责人）：
×××201×年××月××日桩位测量放线记录
说明：根据控制轴线1轴和5轴，A轴和C轴使用J2经纬仪加钢尺量距，采用极坐标法放样定1-5/A-C轴桩位。

经实际复核，桩位最大偏差为+6mm，最小为-2mm，均在规范允许偏差范围内，桩位符合设计图纸要求。

（说明：“+”表示偏东或偏南，“-”表示偏西或偏北）
经检查，桩轴线、标高，符合设计及规范要求。

201×年××月××日
监理（建设）单位审核意见：
桩轴线、标高，符合设计及规范要求。

工程桩位图（可另附图）及有关说明：
施工单位意见：
施测
人：×××复测人：×××技术负责人：×××
建设单位
设计单位坐标依据建设单位提供的坐标高程依据建设单位提供的高程控制点 测量日期：
201×年××月××日ZJ-033-001工程名称
工程资料样表图纸编号桩基平面图结施-02。

哪些项目需要做测量放线测量记录？
1、建筑物的位置和高程：四角定位轴线（网）桩的坐标位置，测量定位的标准轴线（网）桩位置及其间距，水准点、轴线、标高等。

2、地基与基础工程设备基础：基坑（槽）底的土质；基础中心线的位置；基础底标高、基础各部尺寸。

3、砼及钢筋砼工程：模板的位置、标高及各分部尺寸、预埋件、预留孔的位置、标高、型号和牢固程度；现浇砼的配合比、组成材料的质量状况、钢筋搭接长度；预埋构件安装位置及标高、接头情况、构件强度等。

4、砖石工程：墙身中心线、皮数杆、砂浆配合比等。

5、屋面工程：防水材料的配合比，材料的质量等。

6、钢筋砼柱、屋架、吊车梁以及特殊屋面的形状、尺寸等。

7、管道工程：各种管道的标高及其坡度；化粪池、检查井底标高及各部尺寸。

8、电气工程：变、配电位置；高低压进出口方向；电缆沟的位置和方向；送电方向。

9、工业设备、仪器仪表的完好程度、数量及规格，以及根据工程需要指定的复核项目。

桩基测量放线记录表摘要：一、引言二、桩基测量放线记录表的概念和作用1.概念2.作用三、桩基测量放线记录表的内容1.基本信息2.测量数据3.放线数据4.备注四、桩基测量放线记录表的填写要求和注意事项1.填写要求2.注意事项五、桩基测量放线记录表的应用案例1.案例一2.案例二六、总结正文：一、引言在我国土木工程建设中，桩基测量放线记录表是记录桩基测量和放线数据的重要表格之一，对于保证工程质量和施工安全具有重要意义。

本文将对桩基测量放线记录表的概念、作用、内容、填写要求和注意事项进行详细介绍，并以实际案例说明其在工程中的应用。

二、桩基测量放线记录表的概念和作用1.概念桩基测量放线记录表是一种记录桩基测量和放线数据的表格，主要用于记录桩基的位置、深度、倾斜度等测量数据以及放线的具体位置和方向。

2.作用桩基测量放线记录表的主要作用是保证工程质量和施工安全，为施工人员提供测量和放线数据参考，便于施工过程中进行质量和进度控制。

三、桩基测量放线记录表的内容1.基本信息基本信息包括项目名称、标段、桩基编号、设计桩长、设计桩径等。

2.测量数据测量数据包括桩基的实际位置、深度、倾斜度、垂直度等测量结果。

3.放线数据放线数据包括放线的具体位置、方向、距离等。

4.备注备注部分用于记录其他需要说明的事项，如异常情况、处理措施等。

四、桩基测量放线记录表的填写要求和注意事项1.填写要求（1）表格内容应真实、准确、完整；（2）填写时应使用黑色或蓝色的钢笔或签字笔；（3）如有修改，应在修改处签字并注明修改原因。

2.注意事项（1）测量和放线数据应由具备相应资质的专业人员进行；（2）测量和放线过程中应遵循相关规范和标准；（3）记录表应随工程进度及时填写，并妥善保管。

五、桩基测量放线记录表的应用案例1.案例一在某住宅楼工程项目中，通过桩基测量放线记录表，施工人员及时发现并纠正了桩基位置偏差，确保了工程质量和施工安全。

2.案例二在一条高速公路项目中，桩基测量放线记录表为施工人员提供了准确的测量和放线数据，有效控制了工程质量和进度。
