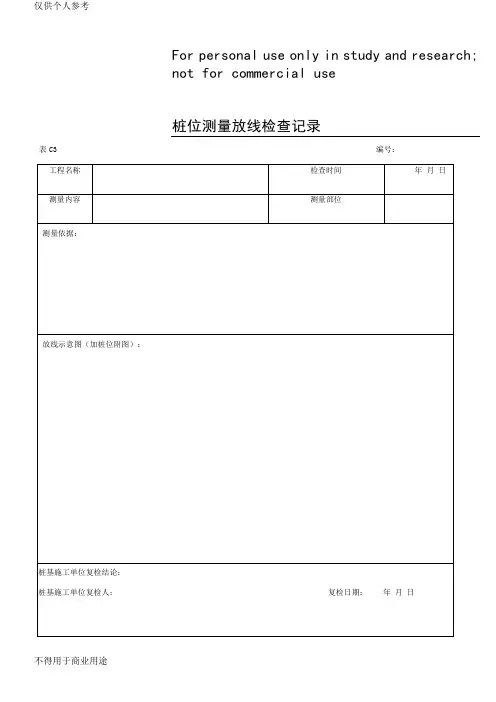

桩位测量放线检查记录

桩点验收记录
桩点验收记录是建筑工程中非常重要的一环，它涉及到建筑物的稳定性和安全性。

桩点验收记录的目的是确保桩基础施工符合设计要求，桩身质量合格，以保证建筑物的承载能力和使用寿命。

在进行桩点验收时，需要关注以下几个方面：首先，要检查桩位是否准确，桩身是否垂直，桩径、桩长是否符合设计要求。

其次，需要对桩身质量进行检查，包括桩身是否存在裂缝、破损等缺陷，桩身混凝土强度是否达到要求。

此外，还需要对桩基础的承载能力进行检测，以确保其能够满足建筑物的要求。

在记录桩点验收情况时，需要详细记录每个桩点的验收情况，包括桩位、桩身质量、承载能力等方面的信息。

同时，还需要记录验收过程中发现的问题和处理情况，以便后续施工和维护时进行参考。

桩点验收记录的重要性在于，它可以为建筑工程提供重要的质量保障。

通过验收记录的详细记录，可以及时发现和处理桩基础施工中的问题，确保建筑物的稳定性和安全性。

此外，桩点验收记录也是建筑工程质量管理的重要依据，可以为后续施工和维护提供重要的参考。

在进行桩点验收时，需要注意以下几点：首先，要严格按照设计要求进行验收，确保桩基础施工符合规范要求。

其次，要采用科学的检测方法和手段，确保验收结果的准确性和可靠性。

最后，要及时记录和处理验收过程中发现的问题，确保建筑物的质量和
安全。

总之，桩点验收记录是建筑工程中非常重要的一环，它涉及到建筑物的稳定性和安全性。

通过详细的记录和科学的检测手段，可以确保桩基础施工的质量符合要求，为建筑物的稳定和安全提供重要保障。

道路工程施工测量放线记录一、工程概述本项目为XX道路工程，位于我国某城市，是一条重要的城市主干道。

工程内容包括道路工程、桥梁工程、排水工程等。

道路全长约3.5公里，红线宽度为50米。

本工程测量放线工作由测量队负责，施工单位为XX建筑工程有限公司。

二、测量放线前期准备在工程开工前，测量队对设计图纸进行了详细的研究，了解了道路的线型、平面位置、高程等信息。

同时，对施工现场进行了踏勘，掌握了现场的地形地貌、障碍物等情况。

在熟悉图纸和现场的基础上，测量队制定了测量放线方案，明确了测量放线的方法、步骤和质量要求。

三、测量放线工作实施1. 建立测量控制网根据设计图纸和现场情况，测量队建立了包括水准点、导线点、交点桩等在内的测量控制网。

控制网的建立采取了分级布设、逐级控制的方法，确保了测量精度和控制点的稳定性。

2. 中线测量测量队采用全站仪进行了道路中线的测量工作。

首先，测量队在中线上选取了若干个控制点，然后根据设计图纸，将这些控制点连接成直线，形成道路的中线。

在测量过程中，测量队严格遵循测量规范，确保了测量精度。

3. 边线放样在中线测量的基础上，测量队进行了道路边线的放样工作。

测量队根据设计图纸，在道路两侧选取了若干个控制点，然后将这些控制点用标志物进行标注，形成道路边线。

在放样过程中，测量队严格遵循测量规范，确保了放样的准确性。

4. 高程控制测量队采用水准仪进行了道路高程的控制工作。

测量队在每个控制点上设立了水准点，然后通过水准测量，将高程信息传递到其他相关点。

在测量过程中，测量队严格遵循测量规范，确保了高程控制的准确性。

四、测量放线成果整理测量队将测量放线成果进行了整理，形成了详细的测量记录。

记录中包括了控制点的坐标、高程、边线位置等信息。

这些成果将为施工单位提供准确的施工依据。

五、测量放线工作总结本次测量放线工作取得了圆满成功，为道路工程施工提供了准确的测量数据。

测量队在工作中严格遵循测量规范，确保了测量精度和控制点的稳定性。

工程测量、定位放线施工记录❆☺ 备注：本表适用于基础（桩基础）定位放线：成都军区工程建设质量监督总站编印成都军区联勤部基建营房部监印工程测量、定位放线施工记录施 工 单 位放线人：技术负人：项目经理：年 月日建设（监理）单位建设单位项目负责人 ：总监理工程师：年 月 日设计单位项目负责人：年 月日工程名称 工程（一标段） 号副营职公寓楼施工单位 贵州建工集团有限公司 委托单位部队工程项目代建项目部测量日期年 月 日引进水准点位置单位高度 ±❆☺ 备注：本表适用于基础（桩基础）定位放线：工程位置（桩位）草图：检查结论：施 工 单 位放线人：技术负人：项目经理：年 月日建设（监理）单位建设单位项目负责人 ：总监理工程师：年 月 日设计单位项目负责人：年 月日成都军区工程建设质量监督总站编印 成都军区联勤部基建营房部监印工程测量、定位放线施工记录❆☺ 备注：本表适用于基础（桩基础）定位放线：成都军区工程建设质量监督总站编印成都军区联勤部基建营房部监印工程测量、定位放线施工记录施 工 单 位放线人：技术负人：项目经理：年 月日建设（监理）单位建设单位项目负责人 ：总监理工程师：年 月 日设计单位项目负责人：年 月日工程名称 工程（一标段） 师职公寓楼 施工单位 贵州建工集团有限公司 委托单位 部队工程项目代建项目部测量日期年 月 日引进水准点位置单位高度 ±❆☺ 备注：本表适用于基础（桩基础）定位放线：工程位置（桩位）草图：4F4#师职公寓楼检查结论：施 工 单 位放线人：技术负人：项目经理：年 月日建设（监理）单位建设单位项目负责人 ：总监理工程师：年 月 日设计单位项目负责人：年 月日成都军区工程建设质量监督总站编印 成都军区联勤部基建营房部监印工程测量、定位放线施工记录❆☺ 备注：本表适用于基础（桩基础）定位放线：成都军区工程建设质量监督总站编印 成都军区联勤部基建营房部监印工程测量、定位放线施工记录施 工 单 位放线人：技术负人：项目经理：年 月日建设（监理）单位建设单位项目负责人 ：总监理工程师：年 月 日设计单位项目负责人：年 月日工程名称 工程（一标段） ✁集体宿舍 施工单位 贵州建工集团有限公司 委托单位部队工程项目代建项目部测量日期年 月 日引进水准点位置单位高度 ±❆☺ 备注：本表适用于基础（桩基础）定位放线：工程位置（桩位）草图：修理营1F5#集体宿舍检查结论：施 工 单 位放线人：技术负人：项目经理：年 月日建设（监理）单位建设单位项目负责人 ：总监理工程师：年 月 日设计单位项目负责人：年 月日成都军区工程建设质量监督总站编印 成都军区联勤部基建营房部监印工程测量、定位放线施工记录❆☺ 备注：本表适用于基础（桩基础）定位放线：成都军区工程建设质量监督总站编印 成都军区联勤部基建营房部监印工程测量、定位放线施工记录施 工 单 位放线人：技术负人：项目经理：年月 日建设（监理）单位建设单位项目负责人 ：总监理工程师：年 月 日设计单位项目负责人：年 月日工程名称 工程（一标段） ✁集体宿舍 施工单位 贵州建工集团有限公司 委托单位部队工程项目代建项目部测量日期年 月 日引进水准点位置单位高度 ±❆☺ 工程位置（桩位）草图：装步四营检查结论：施 工 单 位放线人：技术负人：项目经理：年 月日建设（监理）单位建设单位项目负责人 ：总监理工程师：年 月 日设计单位项目负责人：年 月日备注：本表适用于基础（桩基础）定位放线：成都军区工程建设质量监督总站编印 成都军区联勤部基建营房部监印工程测量、定位放线施工记录❆☺ 备注：本表适用于基础（桩基础）定位放线：成都军区工程建设质量监督总站编印 成都军区联勤部基建营房部监印工程测量、定位放线施工记录检查结论：施 工 单 位放线人：技术负人：项目经理：年 月日建设（监理）单位建设单位项目负责人 ：总监理工程师：年 月 日设计单位项目负责人：年 月日委托单位 部队工程项目代建项目部测量日期 年 月 日引进水准点位置单位高度 ± 工程位置（桩位）草图：检查结论：施工单位放线人：技术负人：项目经理：年 月日建设（监理）单位建设单位项目负责人 ：总监理工程师：年 月 日设计单位项目负责人：年 月日❆☺ 备注：本表适用于基础（桩基础）定位放线：成都军区工程建设质量监督总站编印 成都军区联勤部基建营房部监印工程测量、定位放线施工记录❆☺ 备注：本表适用于基础（桩基础）定位放线：成都军区工程建设质量监督总站编印成都军区联勤部基建营房部监印工程测量、定位放线施工记录检查结论：施 工 单 位放线人：技术负人：项目经理：年 月日建设（监理）单位建设单位项目负责人 ：总监理工程师：年 月 日设计单位项目负责人：年 月日工程名称 工程（一标段） ✁士官公寓楼施工单位 贵州建工集团有限公司 委托单位部队工程项目代建项目部测量日期年 月 日❆☺ 引进水准点位置 单位高度 ± 工程位置（桩位）草图：检查结论：施 工 单 位放线人：技术负人：项目经理：年 月日建设（监理）单位建设单位项目负责人 ：总监理工程师：年 月 日设计单位项目负责人：年 月日备注：本表适用于基础（桩基础）定位放线：成都军区工程建设质量监督总站编印 成都军区联勤部基建营房部监印工程测量、定位放线施工记录❆☺ 备注：本表适用于基础（桩基础）定位放线：成都军区工程建设质量监督总站编印成都军区联勤部基建营房部监印工程测量、定位放线施工记录施 工 单 位放线人：技术负人：项目经理：年 月日建设（监理）单位建设单位项目负责人 ：总监理工程师：年 月 日设计单位项目负责人：年 月日工程名称 工程（一标段） ✁士官公寓楼施工单位 贵州建工集团有限公司 委托单位 部队工程项目代建项目部测量日期年 月 日引进水准点位置单位高度 ±❆☺ 工程位置（桩位）草图：检查结论：施 工 单 位放线人：技术负人：项目经理：年 月日建设（监理）单位建设单位项目负责人 ：总监理工程师：年 月 日设计单位项目负责人：年 月日备注：本表适用于基础（桩基础）定位放线：成都军区工程建设质量监督总站编印 成都军区联勤部基建营房部监印工程测量、定位放线施工记录❆☺ 备注：本表适用于基础（桩基础）定位放线：成都军区工程建设质量监督总站编印成都军区联勤部基建营房部监印工程测量、定位放线施工记录检查结论：施 工 单 位放线人：技术负人：项目经理：年 月日建设（监理）单位建设单位项目负责人 ：总监理工程师：年 月 日设计单位项目负责人：年 月日工程名称 工程（一标段） ✁士官公寓楼施工单位 贵州建工集团有限公司 委托单位 部队工程项目代建项目部测量日期年 月 日引进水准点位置单位高度 ±❆☺ 工程位置（桩位）草图：检查结论：施 工 单 位放线人：技术负人：项目经理：年 月日建设（监理）单位建设单位项目负责人 ：总监理工程师：年 月 日设计单位项目负责人：年 月日备注：本表适用于基础（桩基础）定位放线：成都军区工程建设质量监督总站编印 成都军区联勤部基建营房部监印。

先张发预应力管桩工程检验批质量验收记录表主控项目：1、体质量检验。

包括完整性、裂缝、断桩等。

对设计甲级或地质条件困难、抽检数量不少于总数的30%，且不少于20根。

其他桩底不少于总数20%。

且不少于10根。

对预制桩及地下水位以上的桩，检查总数的10%，且不少于10根，每个柱子承台下不少于1根。

2、桩位偏移。

项目如下表，尺量检查，依据桩位放线检查。

3、承载力。

设计等级为甲级或地质条件困难，成桩质量牢靠性低的灌注桩，应采纳静载荷试验，数量不少于总桩数1%，且不少于3根。

总桩数少于50根时，为2根。

其他桩应用高应变动力检测。

对地质条件、桩型，成桩机具和工艺相同、同一单位施工的桩基。

检验桩数不少于总桩数的2%，且不少于5根。

静载荷试验，高应变动力检测方法。

检查检测报告。

一般项目：1、成品桩质量。

外观：无蜂窝、露筋、裂缝、色感匀称，桩顶处无孔隙。

视察检查。

桩径±5mm；管壁厚度±5mm；桩尖中心线<2mm，用尺量检查。

桩顶平面度10mm。

用水平尺检查。

桩体弯曲<1/1000L。

用拉线及尺量检查。

2、接桩：焊缝质量，按钢桩焊接接桩检查。

电焊后停留时间>1.0min。

用秒表测定。

上下节平面偏差<10mm。

用尺量检查。

节点弯曲矢高<1/1000L。

拉线和尺量检查。

3、停锤标准。

符合设计要求。

现场实测或检查沉桩记录。

4、桩顶标高。

±50mm。

用水准仪检查。

施工前检查成品桩，接桩用电焊条质量。

施工中检查桩的贯入状况、桩顶完整状况、电焊接桩质量、桩体垂直度、电焊后的停留时间。

重要工程应对电焊接头做10%焊缝探伤检查。

施工结束后做承载力检验及桩体质量检验。

检查后形成施工记录或检验报告。

检查施工记录和检验报告。

混凝土预制桩（钢筋骨架）工程检验批质量验收表（I）本检验批为混凝土预制桩“钢筋骨架“部分的验收内容。

预制过程的限制。

协助检验批。

主控项目：1、主筋距桩距离。

桩位测量放线检查记录日期：2024年10月15日地点：XX工程项目检查人员：1.张工-工程监理2.王工-测量师3.李工-放线工1.背景根据项目计划，本次检查目的是对施工现场进行桩位测量放线的检查，以确保施工进度和质量的控制。

2.检查内容2.1桩位测量数据王工提供了桩位测量的数据表格，包括桩号、坐标、高程等信息。

我们对这些数据进行了验证，并与设计图纸进行了比对。

通过比对发现，桩位测量数据与设计图纸相符，未发现明显的偏差。

2.2放线精度检查李工进行了放线操作，将设计图纸上的桩位用线进行了标注。

我们检查了放线的精度，并将测量结果与设计要求进行对比。

在抽测了10个点位后，我们发现放线的误差在±5mm内，符合设计要求。

2.3桩位回填我们对已完成的桩位进行了回填查看，并与测量数据进行核对。

发现全部回填的桩位与测量数据一致，未发现错位或错误回填的情况。

3.问题及处理3.1设计图纸标识错误3.2放线精度调整在检查过程中，我们发现放线的精度在一些点位上稍有偏差，超出了设计要求的误差范围。

我们要求放线工对这些点位进行了重新放线，并重新进行了测量，确保放线精度满足要求。

4.结论通过本次桩位测量放线检查，我们对项目的桩位测量及放线工作进行了全面的审核和验证，发现并及时处理了设计图纸标识错误和放线精度偏差的问题。

目前，桩位测量和放线工作符合设计要求，并未影响到工程进度和质量。

建议施工方继续加强对桩位测量和放线工作的管理和监督，确保测量数据准确无误，放线精度符合要求。

并定期对桩位进行回填查看，确保标志牢固可靠，避免出现桩位错位或错误回填的情况。

以上记录供工程监理和施工方参考，并作为项目进展和质量控制的依据。

如有任何问题和调整需求，请及时沟通和协调解决。

表1单位工程定位放线检验批质量验收记录填表说明：1、检验批容量填写：同一检验批内的面积数。

2、最小/实际检查数量栏中，最小数量填写按检查数量栏中规定的检查数量。

3、表头中“施工依据”栏目应依照实际的施工操作依据填写，如施工企业的操作规程、工法、施工工艺标准。

4、主控项目及一般项目《工程测量规范》（GB 50026-2007）8.1.6建筑物施工控制网，应根据场区控制网进行定位、定向和起算;控制网的坐标轴，应与工程设计所采用的主副轴线一致; 建筑物的±0。

高程面，应根据场区水准点测设。

8.1.7控制网点，应根据设计总平面图和施工总布置图布设，并满足建筑物施工测设的需要。

8.3.1建筑物施工控制网，应根据建筑物的设计形式和特点，布设成十字轴线或矩形控制网。

施工控制网的定位应符合8.1.6条的规定，民用建筑物施工控制网也可根据建筑红线定位。

8.3.2建筑物施工平面控制网，应根据建筑物的分布、结构、高度、基础埋深和机械设备传动的连接方式、生产工艺的连续程度，分别布设-级或二级控制网。

8.3.3建筑物施工平面控制网的建立，应符合下列规定:1控制点，应选在通视良好、土质坚实、利于长期保存、便于施工放样的地方。

2控制网加密的指示桩，宜选在建筑物行列线或主要设备中心线方向上。

3主要的控制网点和主要设备中心线端点，应埋设固定标桩。

4控制网轴线起始点的定位误差，不应大于2cm;两建筑物(厂房)间有联动关系时，不应大于lcm，定位点不得少于3个。

8.3.5建筑物高程控制，应符合下列规定:1建筑物高程控制，应采用水准测量。

附合路线闭合差，不应低于四等水准的要求。

2水准点可设置在平面控制网的标桩或外围的固定地物.上，也可单独埋设。

水准点的个数，不应少于2个。

3当场地高程控制点距离施工建筑物小于200m时，可直接利用。

哪些项目需要做测量放线测量记录？
1、建筑物的位置和高程：四角定位轴线（网）桩的坐标位置，测量定位的标准轴线（网）桩位置及其间距，水准点、轴线、标高等。

2、地基与基础工程设备基础：基坑（槽）底的土质；基础中心线的位置；基础底标高、基础各部尺寸。

3、砼及钢筋砼工程：模板的位置、标高及各分部尺寸、预埋件、预留孔的位置、标高、型号和牢固程度；现浇砼的配合比、组成材料的质量状况、钢筋搭接长度；预埋构件安装位置及标高、接头情况、构件强度等。

4、砖石工程：墙身中心线、皮数杆、砂浆配合比等。

5、屋面工程：防水材料的配合比，材料的质量等。

6、钢筋砼柱、屋架、吊车梁以及特殊屋面的形状、尺寸等。

7、管道工程：各种管道的标高及其坡度；化粪池、检查井底标高及各部尺寸。

8、电气工程：变、配电位置；高低压进出口方向；电缆沟的位置和方向；送电方向。

9、工业设备、仪器仪表的完好程度、数量及规格，以及根据工程需要指定的复核项目。
