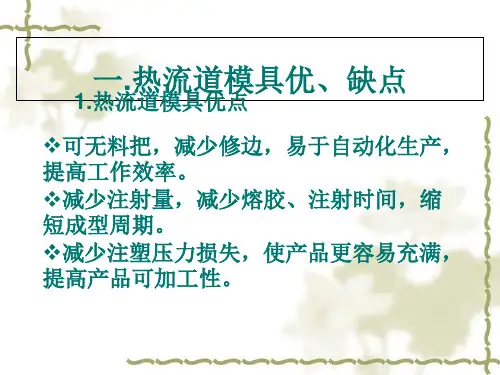

热流道模具优缺点与使用方法

（3）无流道凝料注射模具适用的塑料材料
1）熔融温度范围宽，粘度变化小，热稳定性好。（高温不易分 解， 低温流动性好） 2）熔体粘度对压力敏感。不施压不流动，较低压力就可流动。 3）塑料的比热容低，易于熔融和固化。 4）塑料的热变形温度高，制品能迅速从模具中脱模。 理论上几乎所有的热塑性塑料都可以采用无流道注射成型。 目前应用最多的是：PE、PP、PS和ABS等材料。
（2）使用无流道凝料注射模具的限制
1）模具结构复杂，制造费用高，维护保养较困难；热流道系统 易出故障，运行成本高。不适宜小批量生产。 2）初始生产准备时间长，模具调试要求高。 3）不适宜热敏性和流动性差的塑料及成型周期长的塑件成形。 4）流道板易产生热膨胀，对熔体泄漏及加热元件的故障较敏感。 5）温度控制要求严格，需精密的温度控制元件及系统。
内加热流道与喷嘴 1—冷却水孔；2—加热喷嘴； 3—熔体通道；4—内加热器
• 外加热
外加热的流道板悬装在模具里，常以加热棒或弯曲的加热管配置在流道 的外侧。流道板的绝热用气隙，也有用绝热片。热损失是必须考虑的问题。 流道板的热膨胀需进行补偿，防止泄漏。热喷嘴装在流道板上。外加热可使 模具的压力损失最小，流道一般为圆形大直径。外加热流道板和喷嘴适用于 热敏性和高粘度塑料，流道没有冷皮层，流道流量较大。外加热流道比内加 热的成本高。
分流道板与动模板之间的气隙，为减小接触面积。 图（a） 浇口的始端突入分流道中，使部分直浇口处于分流 道绝热皮层的保温之中。图（b）在直接浇口衬套四周增设了 加热圈，浇口衬套与动模板之间有气隙绝热，与流道板之间 有加热圈。若成型周期长，可在浇口中央插入加热棒加热。
1—主流道衬套； 2—定模固定板； 3—分流道； 4—固化绝热层； 5—分流道板； 6—直接浇口衬套； 7—动模板； 8—型芯； 9—加热圈； 10—冷却水管。

热流道的优点
热流道技术，凭借其节约成本，缩短成型周期等独特的技术优势，成为塑料注塑成型工艺发展的一个重要的方向，在欧美国家，注塑生产大部分都依赖于热流道技术，
热流道技术与常规冷流道相比的好处：
1.节约原材料，降低成本
2.缩短成型周期，提高机械效率
3.改善表面的质量
4.不必用三板式模具即可使用点浇口
5.提高自动化程度
6.可用针阀式浇口控制浇口封冻
7.多模腔模具的注塑件质量一致
8.提升注塑品的美观度
热流道技术的优点
1.节省注塑材料
由于热流道无冷凝料。

或很小的冷料柄，基本上无冷流道浇口不用回收，尤其是价格昂贵，不能用回料加工的塑料产品，可大大的节约成本。

2.提高出产品质量
与双分型面的三模板相比，热流道系统内的塑料溶体温度不易下降，保持恒温，不需要像冷流道模具，以提高注塑温度来补偿溶体温度的下降，所以热流道内的熟料溶体更容易流动，对于大型，薄壁，难以加工的塑料产品更易成型。

3.提高生产率，实现自动化生产
塑料产品经过热流道模具成型后无需修建浇口，有利于浇口与产品的自动分离，便于
实现生产过程自动化，缩短塑料产品成型周期。

4.强化注射机功能
热流道系统中塑料溶体有利于压力传递，在较小的注射机上成型流程的大尺寸塑性，
可以选择较小的注射机和减少注射机的费用，强化了注射机的功能，改善了注塑工艺。

5.提高产品一致性和平衡性
6.热流道系统可按流变学原理人工平衡
通过温度控制和可控喷嘴实现充模平衡，自然平衡的效果也很好，对浇口的精确控制，保证多腔成型的标准性，提高了产品的精密度。

热流道模具设计热流道模具是目前模具行业使用较为广泛的一种模具类型。

相比于传统的冷流道模具，热流道模具具有优异的流体性能和更高的生产效率。

在当前全球化市场的竞争背景下，如何更好地设计和制造热流道模具，成为了制造企业需要面对的一项重要的任务。

一、热流道模具设计的基本原理热流道模具主要是在模具中设置一个加热系统，使得熔融塑料可以在流道中以液态的状态保持流动。

与冷流道模具相比，热流道模具不需要通过流道中的冷却水将熔融塑料冷却成固态。

由于熔融塑料在模具中流动过程中不会发生冷却而变硬，热流道模具可以大幅度提高生产效率和塑料制品的表面质量。

热流道模具的核心是热流道系统。

热流道系统由热流道控制器、热流道芯棒、热流道喉头和热流道针阀等组成。

热流道控制器主要是监控和调节热流道的温度和压力，以保证熔融塑料在流道中的流动性。

热流道芯棒和热流道喉头则是热流道系统的核心部分，二者联合起来负责将熔融塑料从模具的进料口进入流道中进行相应的流动和分支。

二、热流道模具设计的难点虽然热流道模具具有较高的生产效率和材料优良性质，但是其设计和制造相对来说也更加复杂。

热流道模具设计的难点主要如下：1.热流道系统的设计。

热流道系统中每一个关键部件的设定，以及热流道芯棒和热流道喉头之间的各种接口联系，都需要经过深入的分析和设计，才能保证整个热流道系统的正常运作。

2.模具的结构设计。

热流道模具相比冷流道模具较为复杂，涉及到流道、冷却系统、熔融塑料的进料和出料等多个方面。

而且由于热流道模具需要设置加热系统，因此要求模具的结构更加精密、细致。

3.材料的选择。

热流道模具的材料选择直接影响到模具的结构和性能，选择合适的材料可以保证模具的寿命和运行效果。

而目前热流道模具的材料主要有钢、铜、铝、合金等，需要根据实际生产需求进行选择。

三、热流道模具设计的原则1.精确计算流道尺寸。

热流道模具的热流道系统必须平衡，要考虑到流道的尺寸、弯度及分支等因素，并进行精确计算，以保证熔融塑料能够正常地流动，从而避免因流道设计不合理造成的品质问题。

热恒与您分享热流道小知识
热流道系统简介
在很多热流道行业专家里，很多人对“热流道系统”这个词感到不陌生。

热流在生产成型上面起着非常大的作用。

热流道系统是一个组合体。

不是指单个产品。

它其中包括了热咀，流道板，温控器，分流板等。

这些一起就组成了热流道系统。

原理
热流道系统工作原理是在塑料模具内安装加热器；利用加热和温度控制的原理使模具的浇道保存熔融状态。

犹如注塑机的炮台直接延伸到产品型腔的进胶点，使产品更直接轻松成型。

热流道系统
热流道是通过加热的办法来保证流道和浇口的塑料保持熔融状态。

热流道系统一般由热喷嘴、分流板、温控箱和附件等几部分组成。

热喷嘴一般包括两种：开放式热喷嘴和针阀式热喷嘴。

由于热喷嘴形式直接决定热流道系统选用和模具的制造，因而常相应的将热流道系统分成开放式热流道系统和针阀式热流道系统。

热流道模具的优点
1.缩短制件成型周期
2.节省塑料原料
3.减少费品，提高产品质量
4.消除后续工序，有利于生产自动化
5.扩大注塑成型工艺应用笵围
热流道模具的缺点
1.模具成本上升
2.热流道模具制作工艺设备要求高
3.操作维修复杂
热流道系统的组成
一个典型的热流道系统均由如下几大部分组成：
1．热流道板（MANIFOLD）
2．喷嘴（NOZZLE）
3．温度控制器
4．辅助零件
热流道应用主要技术关键
一个成功的热流道模具应用项目需要多个环节予以保障。

其中最重要的有两个技术因素:一是塑料温度的控制，二是塑料流动的控制。
