注塑模具热流道技术知识

注塑模具热流道（实用版）目录一、注塑模具热流道的概念和分类1.1 热流道的定义1.2 热流道的分类二、热流道的工作原理和结构2.1 热流道的工作原理2.2 热流道的结构组成三、热流道的设计要点3.1 通道设计3.2 喷嘴设计3.3 温度控制设计四、热流道的应用优势和注意事项4.1 应用优势4.2 注意事项五、热流道系统的维护和故障排除5.1 维护方法5.2 故障排除正文一、注塑模具热流道的概念和分类注塑模具热流道是指在注塑模具中设置的用于引导熔融塑料从注塑机喷嘴到达模具腔体的通道。

热流道技术是注塑成型工艺的重要组成部分，能够提高生产效率、降低生产成本、提高产品质量。

根据热流道的结构和特点，热流道可以分为以下几类：1.1 热流道的定义热流道是一种特殊的注塑模具结构，它通过在模具中设置加热装置，使熔融塑料在进入模具腔体之前保持熔融状态，从而实现连续注塑，提高生产效率。

1.2 热流道的分类热流道可以根据不同的结构特点进行分类，常见的分类如下：（1）单点热流道：只有一个喷嘴的热流道系统，适用于单腔模具。

（2）多点热流道：多个喷嘴的热流道系统，适用于多腔模具。

（3）顺序热流道：按照一定顺序依次开启喷嘴的热流道系统，适用于有特定要求的注塑成型工艺。

二、热流道的工作原理和结构2.1 热流道的工作原理热流道的工作原理是通过在模具内设置加热装置，将熔融塑料从注塑机喷嘴引入模具腔体。

在热流道系统中，熔融塑料在通道内保持熔融状态，从而实现连续注塑。

热流道系统可以根据需要对各个喷嘴进行独立控制，以满足不同生产工艺的要求。

2.2 热流道的结构组成热流道系统主要由以下几部分组成：（1）通道：连接注塑机喷嘴和模具腔体的通道，用于引导熔融塑料流动。

（2）喷嘴：将熔融塑料引入通道的部件，可以根据需要设置多个喷嘴。

（3）加热装置：用于加热通道，保持熔融塑料的熔融状态。

（4）温度控制系统：用于控制加热装置的温度，保证熔融塑料在通道内保持一定的温度。

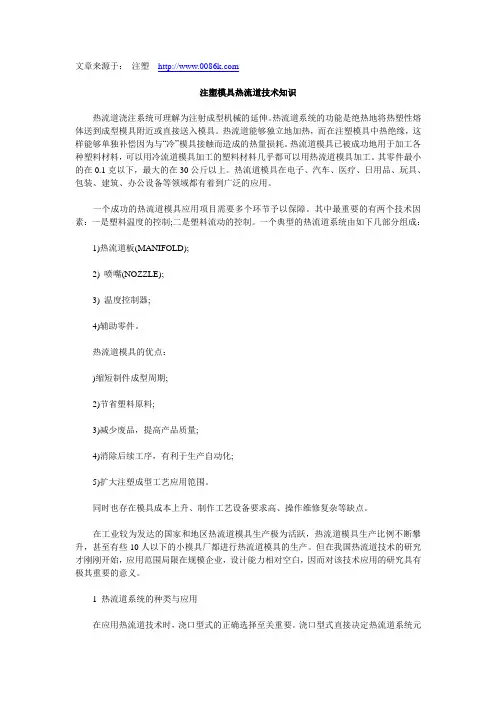

文章来源于：注塑注塑模具热流道技术知识热流道浇注系统可理解为注射成型机械的延伸。

热流道系统的功能是绝热地将热塑性熔体送到成型模具附近或直接送入模具。

热流道能够独立地加热，而在注塑模具中热绝缘，这样能够单独补偿因为与“冷”模具接触而造成的热量损耗。

热流道模具已被成功地用于加工各种塑料材料，可以用冷流道模具加工的塑料材料几乎都可以用热流道模具加工。

其零件最小的在0.1克以下，最大的在30公斤以上。

热流道模具在电子、汽车、医疗、日用品、玩具、包装、建筑、办公设备等领域都有着到广泛的应用。

一个成功的热流道模具应用项目需要多个环节予以保障。

其中最重要的有两个技术因素：一是塑料温度的控制;二是塑料流动的控制。

一个典型的热流道系统由如下几部分组成：1)热流道板(MANIFOLD);2) 喷嘴(NOZZLE);3) 温度控制器;4)辅助零件。

热流道模具的优点：)缩短制件成型周期;2)节省塑料原料;3)减少废品，提高产品质量;4)消除后续工序，有利于生产自动化;5)扩大注塑成型工艺应用笵围。

同时也存在模具成本上升、制作工艺设备要求高、操作维修复杂等缺点。

在工业较为发达的国家和地区热流道模具生产极为活跃，热流道模具生产比例不断攀升，甚至有些10人以下的小模具厂都进行热流道模具的生产。

但在我国热流道技术的研究才刚刚开始，应用范围局限在规模企业，设计能力相对空白，因而对该技术应用的研究具有极其重要的意义。

1 热流道系统的种类与应用在应用热流道技术时，浇口型式的正确选择至关重要。

浇口型式直接决定热流道系统元件的选用及模具的制造与使用。

因而根据浇口型式的不同可将热流道系统分成热尖式热流道系统、浇套式热流道系统、阀式热流道系统等三大类型，每种类型的热流道系统都有其重要的应用特点与适用范围。

在选用浇口与热流道系统种类时需要考虑很多因素，其中最重要的是塑料基体种类与添加剂、零件的重量与尺寸壁厚、零件的质量要求、工具寿命及零件产量要求等。

科技资讯科技资讯S I N &T NOLOGY I NFORM TI O N2008N O .11SC I ENC E &TEC HN OLO GY I NFO RM ATI O N高新技术热流道技术是应用于塑料注塑模浇注流道系统的一种先进技术，是塑料注塑成型工艺发展的热点方向，热流道注射成型法于20世纪50年代问世，经历了一段较长时间的推广以后，其应用普及率逐年上升。

80年代中期，美国的热流道模具占注射模具总数的15%～17%，欧洲为12%～15%，日本约为10%。

但到了90年代，美国生产的塑料注射模具中热流道模具已占40%以上，在大型制品的注射模具中则占90%以上。

而在中国，这一技术的真正推广应用不过是近几年的事。

热流道系统工作原理是在塑料模具流道附近或中心设有加热棒和加热圈，从注塑机喷嘴出口到浇口的整个流道都处于高温状态，使流道中的塑料保持熔融，停机后一般不需要打开流道取出凝料，再开机时只需加热流道到所需温度即可。

因此，热流道工艺有时称为热集流管系统，或者称为无流道模塑。

理想的注塑系统应形成密度一致的部件，不受所有的流道、飞边和浇口的影响。

相对冷流道来讲，热流道要做到这一点，就必须维持材料在热流道内的熔融状态，不会随成形件送出。

热流道工艺有时称为热集流管系统，或者称为无流道模塑。

基本来讲，可以把热集流管视为机筒和注塑机喷嘴的延伸部分。

热流道系统的作用就是把始终保持在熔融状态材料送到模内的每一浇口。

1热流道技术的优、缺点熟悉注塑工艺的朋友都知道，常规注塑成型经常会有以下不利因素的出现：充模困难；薄壁大制件的变形；浇道原材料的浪费；多模腔模具的注塑件质量不一。

热流道技术的出现，则给这些问题提供了比较完善的解决方案，一般来讲，采用热流道有以下的好处：1.1节约原材料，降低成本传统模具注塑时会产生水口料,要求高的塑胶产品是不许用水口料(再生二次料),因为水口料重复使用会使塑料份子结构和性能降解,再用就会影响产品质量。

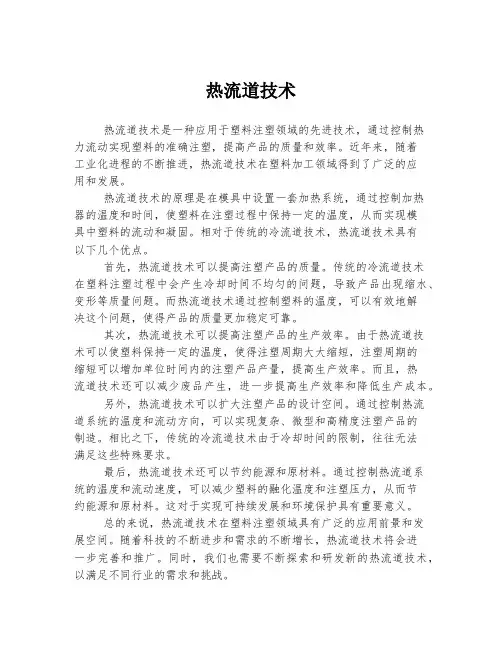

热流道技术热流道技术是一种应用于塑料注塑领域的先进技术，通过控制热力流动实现塑料的准确注塑，提高产品的质量和效率。

近年来，随着工业化进程的不断推进，热流道技术在塑料加工领域得到了广泛的应用和发展。

热流道技术的原理是在模具中设置一套加热系统，通过控制加热器的温度和时间，使塑料在注塑过程中保持一定的温度，从而实现模具中塑料的流动和凝固。

相对于传统的冷流道技术，热流道技术具有以下几个优点。

首先，热流道技术可以提高注塑产品的质量。

传统的冷流道技术在塑料注塑过程中会产生冷却时间不均匀的问题，导致产品出现缩水、变形等质量问题。

而热流道技术通过控制塑料的温度，可以有效地解决这个问题，使得产品的质量更加稳定可靠。

其次，热流道技术可以提高注塑产品的生产效率。

由于热流道技术可以使塑料保持一定的温度，使得注塑周期大大缩短，注塑周期的缩短可以增加单位时间内的注塑产品产量，提高生产效率。

而且，热流道技术还可以减少废品产生，进一步提高生产效率和降低生产成本。

另外，热流道技术可以扩大注塑产品的设计空间。

通过控制热流道系统的温度和流动方向，可以实现复杂、微型和高精度注塑产品的制造。

相比之下，传统的冷流道技术由于冷却时间的限制，往往无法满足这些特殊要求。

最后，热流道技术还可以节约能源和原材料。

通过控制热流道系统的温度和流动速度，可以减少塑料的融化温度和注塑压力，从而节约能源和原材料。

这对于实现可持续发展和环境保护具有重要意义。

总的来说，热流道技术在塑料注塑领域具有广泛的应用前景和发展空间。

随着科技的不断进步和需求的不断增长，热流道技术将会进一步完善和推广。

同时，我们也需要不断探索和研发新的热流道技术，以满足不同行业的需求和挑战。

热流道工作原理
热流道工作原理是指通过电加热将热能传导至流道系统，以保持塑料材料在注塑过程中的熔融状态，实现高效、准确的注塑成型。

其工作原理主要包括以下几个步骤：
1. 加热：通过热流道系统中的加热元件（如电热管或热板）向流道传递热能，将塑料原料加热至熔融温度。

2. 保温：热能将传导至整个流道系统，包括模具中的流道和喷嘴。

在注塑过程中，热流道必须保持一定的温度，以确保塑料材料始终处于熔融状态，避免冷却造成流道堵塞。

3. 注射：熔融塑料通过喷嘴进入模具的腔体中。

在注塑过程中，热流道会保持塑料材料的熔融温度，提高塑料流动性，同时避免材料过早冷却导致注塑不良。

4. 冷却：在塑料材料填充腔体后，冷却系统会开始发挥作用，冷却模具温度以使塑料材料凝固成型。

与传统注塑相比，热流道可以通过独立的冷却控制，更精确地调整冷却速度和温度，以提高注塑成型品质和效率。

热流道工作原理通过控制温度进行熔融和冷却的优化，能够有效避免流道堵塞、减少材料损耗和工艺参数调试时间，提高注塑产能和制品质量，成为现代注塑技术中不可或缺的重要工艺手段。

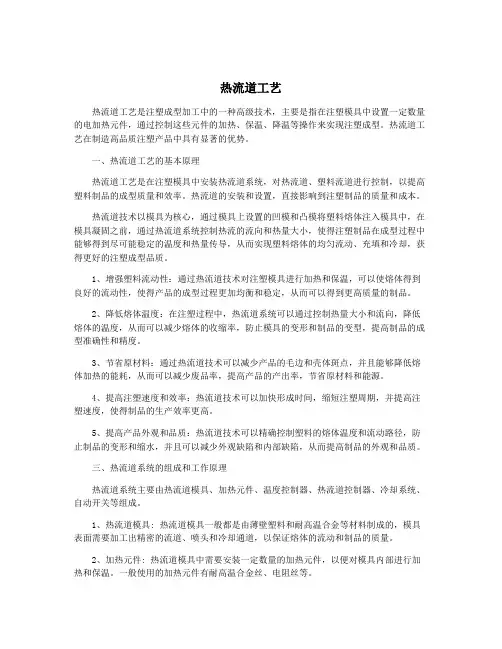

热流道工艺热流道工艺是注塑成型加工中的一种高级技术，主要是指在注塑模具中设置一定数量的电加热元件，通过控制这些元件的加热、保温、降温等操作来实现注塑成型。

热流道工艺在制造高品质注塑产品中具有显著的优势。

一、热流道工艺的基本原理热流道工艺是在注塑模具中安装热流道系统，对热流道、塑料流道进行控制，以提高塑料制品的成型质量和效率。

热流道的安装和设置，直接影响到注塑制品的质量和成本。

热流道技术以模具为核心，通过模具上设置的凹模和凸模将塑料熔体注入模具中，在模具凝固之前，通过热流道系统控制热流的流向和热量大小，使得注塑制品在成型过程中能够得到尽可能稳定的温度和热量传导，从而实现塑料熔体的均匀流动、充填和冷却，获得更好的注塑成型品质。

1、增强塑料流动性：通过热流道技术对注塑模具进行加热和保温，可以使熔体得到良好的流动性，使得产品的成型过程更加均衡和稳定，从而可以得到更高质量的制品。

2、降低熔体温度：在注塑过程中，热流道系统可以通过控制热量大小和流向，降低熔体的温度，从而可以减少熔体的收缩率，防止模具的变形和制品的变型，提高制品的成型准确性和精度。

3、节省原材料：通过热流道技术可以减少产品的毛边和壳体斑点，并且能够降低熔体加热的能耗，从而可以减少废品率，提高产品的产出率，节省原材料和能源。

4、提高注塑速度和效率：热流道技术可以加快形成时间，缩短注塑周期，并提高注塑速度，使得制品的生产效率更高。

5、提高产品外观和品质：热流道技术可以精确控制塑料的熔体温度和流动路径，防止制品的变形和缩水，并且可以减少外观缺陷和内部缺陷，从而提高制品的外观和品质。

三、热流道系统的组成和工作原理热流道系统主要由热流道模具、加热元件、温度控制器、热流道控制器、冷却系统、自动开关等组成。

1、热流道模具: 热流道模具一般都是由薄壁塑料和耐高温合金等材料制成的，模具表面需要加工出精密的流道、喷头和冷却通道，以保证熔体的流动和制品的质量。

2、加热元件: 热流道模具中需要安装一定数量的加热元件，以便对模具内部进行加热和保温。

模具热流道技术我国的模具产品水平已达到国际20世纪90年代中期水平，汽车模具等生产也将进入自主开发时代，但是对于热流道系统，我国目前却还停留在初期阶段。

热流道技术是应用于塑料注塑模浇注流道系统的一种先进技术，是塑料注塑成型工艺发展的一个热点方向。

它于20世纪50年代问世，经历了一段较长时间地推广以后，其市场占有率逐年上升。

80年代中期，美国的热流道模具占注射模具总数的15%~17% ，欧洲为12%~15% ，日本约为10% 。

但到了90年代，美国生产的塑料注射模具中热流道模具已占40%以上，在大型制品的注射模具中则占90%以上。

1什么是热流道？热流道是通过加热的办法来保证流道和浇口的塑料保持熔融状态。

由于在流道附近或中心设有加热棒和加热圈，从注塑机喷嘴出口到浇口的整个流道都处于高温状态，使流道中的塑料保持熔融，停机后一般不需要打开流道取出凝料，再开机时只需加热流道到所需温度即可。

因此，热流道工艺有时称为热集流管系统，或者称为无流道模塑。

热流道技术的优、缺点热流道技术与常规的冷流道相比有以下的好处：1、节约原材料，降低成。

2、缩短成型周期，提高机器效率3、改善制品表面质量和力学性能。

4、不必用三板式模具即可以使用点浇口。

5、可经济地以侧浇口成型单个制品。

6、提高自动化程度。

7、可用针阀式浇口控制浇口封冻。

8、多模腔模具的注塑件质量一致。

9、提高注塑制品表面美观度。

但是，每一项技术都会有自身的缺点存在，热流道技术也不例外：1、模具结构复杂，造价高，维护费用高。

2、开机需要一段时间工艺才会稳定，造成开价废品较多。

3、出现熔体泄露、加热元件故障时，对产品质量和生产进度影响较大。

上面第三项缺点，通过采购质量上等的加热元件、热流道板以及喷嘴并且使用时精心维护，可以减少这些不利情况的出现。

2热流道系统的结构热流道系统一般由热喷嘴、分流板、温控箱和附件等几部分组成。

热喷嘴一般包括两种：开放式热喷嘴和针阀式热喷嘴。

模具热流道结构原理热流道技术是现代模具加工技术的一项重要成果，其原理是通过在模具中设置加热通道和热流道，使塑料熔融前进通道的各部分温度基本相同，以保证模具所注射的每一个塑料制件都能够具有相同的品质和尺寸，从而满足工业制造对于高精度的需求。

本文将介绍热流道结构原理的具体内容。

第一部分：热流道结构的分类根据所有元器件的放置位置和熔塑物的流动情况，可以将热流道结构分为三种类型：点式、线式和面式。

点式热流道的主要特点是在模具中设置单个的加热节点，它们通过塑料内部传递热能以实现加热的目的。

这种结构不仅适用于各种大小尺寸的模具，而且具有精度高和低成本的优点，是热流道系统中使用最广泛的一种类型。

与点式热流道类似，线式热流道的结构是通过在模具中设置多个线性的加热通道，更加适合于大型模具。

线式结构能够将热能更加准确地传递至需要加热的部分，避免发生温度分布不均匀的现象。

线式结构需要更多的热元器件、更复杂的控制系统和维护，并且可能会在熔塑物中留下接缝痕迹。

通过在模具中设置一个平面式的加热板，这种结构可以实现塑料从同一个平面上准确流动，并且不会产生接缝或热点。

由于它的制造难度和成本较高，目前应用不是非常广泛。

热流道的工作原理是由控制器中的电子温控模块控制。

在注塑机的加压下，熔塑物被压入模具中。

加热通道中的热器会将热量传输到熔塑物中，使其保持一定的温度。

这样，热力流动能够准确快速地移动到需要热加工的模具内部各个位置，以实现高精度注塑的目的。

热流道系统的控制属于高科技，该系统可以调节模具内的温度控制。

在该过程中，重要的技术参数包括熔塑物的注入速度、时间和热力流动的流动速度。

通过具体的温度检测和控制触发信号，控制器可以及时地响应热能流动的需求，从而更好地控制热流道的温度分布和保持出色的注塑效果。

1. 塑料熔点的特性：不同种类塑料的熔点温度不同，这需要在热流道设计时充分考虑塑料的种类和熔点。

2. 注塑过程的温度和压力：注塑过程的温度和压力必须能够精确地控制，以确保热能能够精确地流动到所需的位置，并达到高精度注塑的目的。
