热流道模具简要概述

热流道模具概述1. 热流道模具概述（1）1次主流道部、分流道部用加热器加热流道部从而使流道里的树脂处于熔融状态进行成型。

该流道部一般称为歧管。

岐管块（由岐管构成的部分）与其他模具部分的接触面极小，以避免热量从岐管传到模具。

（2）2次主流道部通常称为热喷嘴，大致分为内部加热型和外部加热型两种。

（3）浇口1. 开式浇口：浇口部始终受到加热，没有浇口封闭。

一般多用于半热流道中。

2. 热开闭浇口：通电时浇口熔融并开启，冷却时固化并关闭。

3. 机械开闭浇口：浇口部始终受到加热，以机械方式开闭浇口。

大致分为弹簧式、液压活塞式、气压活塞式。

2. 热流道系统的优点和长处相对于冷流道，热流道有下列优点：（1）由于主流道和分流道没有成型，因此无需回收利用它们。

（2）有时可进行短周期成型。

（3）有时可减少多腔成型时的尺寸偏差。

（1）主流道和分流道的回收利用问题采用冷流道方式的主流道和分流道只要不发生劣化就可以回收利用，因此从材料损失方面来看可以说没有什么不利之处。

但流道的回收利用存在以下几个问题。

热流道不存在这些问题，因此可以说这也正是热流道的一个优点。

1-1) 回收材料的使用增加了受热历史，因此也增加了热分解、水解以及变色的可能性。

特别是当相对流道与产品的比例偏大时，回收比例也会增大，因此更容易发生这些问题。

1-2) 在主流道和分流道的保管和粉碎的过程中有可能混入异物。

混入的异物会造成成形品外观不良，有时甚至会破坏成型品。

1-3) 如果粉碎材料粒度分布偏大，则可能会因塑化不均而导致成形品不良。

均化粒度或再次挤出又会增加成本并延长受热历史，从而导致劣化。

此外，混合使用新料和粉碎材料时，如果粒度大小不同，则在料斗或料仓中可能会发生分离。

此时应在混合的同时一点一点地加料。

（2）成型周期2-1) 虽然冷流道被设计得尽可能地短而细，但相对于成形品的厚度来说，主流道和分流道通常还是偏粗。

此处的冷却和固化有时会成为短周期成型的决定因素，这是因为固化时间与厚度的平方成正比。

模具的热流道技术文章介绍了热流道模具的基本原理，组成，基本特点，关键技术，概述了热流道模具在使用过程中的优缺点，展望了热流道模具系统的发展趋势。

标签：热流道；成型；模具1 引言在过去的近半个世纪，热流道系统以得天独厚的优势赢得了注塑商们的宠爱，他们凭借着热流道技术实现了对各种通用树脂和特种树脂的注塑成型，然而人们对产品的美观要求是越来越高，注塑产品的浇口质量越发变得重要，与此同时，随着市场竞争的激烈，使塑料产品生产商们在提高产品质量的同时进行更快的换色，所有这些都决定了客户对热流道的广泛需求[1]。

热流道模具技术通过加热的方法使注塑模具的流道和浇口材料保持在熔融状态，是应用在塑料注塑模浇注流道系统的一种非常先进无流道凝料浇注技术。

它在流到的周围或者流道的中心安装有加热装置，从而使整个流道从注塑机喷嘴到模具的浇口都在一定的温度状态，让流道中的塑料一直处于熔融的状态，从这个方面来看，热流道系统是注塑机喷嘴的一种延伸，它无需在停机后从流道中取出凝料，下次注塑时只需加热流道到所需温度即可[2]，热流道系统如图1。

随着热流道注塑模具技术的不断发展，到90年代，热流道模具在美国已占40%以上，在是在大型的注塑件模具中更是超过了90%。

目前，Mold masters公司，DME公司，Husky公司，INCOE公司，Synventive公司等都在积极的研发和推广先进的热流道系统。

随着塑料工业的飞速发展，热流道技术也正不断改善和加快其推广使用[3]，在我国，这一技术在最近的十多年也得到了真正推广，随着中国的模具逐渐由国内走向国外，出口到一些欧美国家，热流道模具在中国逐渐推广[4]。

热流道技术是应用于塑料模具的一种非常先进技术，是目前注塑工艺发展的一个热点方向。

一般是有加热器进行供热，保证注塑机喷嘴出口到送往浇口的物料整个流道始终处于熔融状态，从而可以成型密度一致的塑料零件，不受所有的流道、飞边和浇口的影响，热流道工艺有时称为热集流管系统，或者称为无流道系统[5]。

注塑模具的热流道技术发布日期:2007-3-24 热流道模具与普通流道模具相比，具有注塑效率高、成型塑件质量好和节约原料等优点，随着塑料工业的发展，热流道技术正不断地发展完善，其应用范围也越来越广泛。

热流道是通过加热的办法来保证流道和浇口的塑料保持熔融状态。

由于在流道附近或中心设有加热棒和加热圈，从注塑机喷嘴出口到浇口的整个流道都处于高温状态，使流道中的塑料保持熔融，停机后一般不需要打开流道取出凝料，再开机时只需加热流道到所需温度即可。

热流道注射成型法于20世纪50年代问世，经历了一段较长时间的推广以后，其应用普及率逐年上升。

80年代中期，美国的热流道模具占注射模具总数的15%～17%，欧洲为12%～15%，日本约为10%。

但到了90年代，美国生产的塑料注射模具中热流道模具已占40%以上，在大型制品的注射模具中则占90%以上。

热流道系统的优势节约原料、降低制品成本是热流道模具最显著的特点。

普通浇注系统中要产生大量的料柄，在生产小制品时，浇注系统凝料的重量可能超过制品的重量。

由于塑料在热流道模具内一直处于熔融状态，制品不需修剪浇口，基本上是无废料加工，因此可节约大量原材料。

由于不需废料的回收、挑选、粉碎、染色等工序，故省工、省时、节能降耗。

注射料中因不再掺入经过回收加工的浇口料，故产品质量可以得到显著地提高，同时由于浇注系统塑料保持熔融，流动时压力损失小，因而容易实现多浇口、多型腔模具及大型制品的低压注塑。

热浇口利于压力传递，在一定程度上能克服塑件由于补料不足而形成的凹陷、缩孔、变形等缺陷。

适用树脂范围广、成型条件设定方便。

由于热流道温控系统技术的完善及发展，现在热流道不仅可以用于熔融温度较宽的聚乙烯、聚丙烯，也能用于加工温度范围较窄的热敏型塑料，如聚氯乙烯、聚甲醛等。

对易产生流涎的聚酰胺（PA）,通过选用阀式热喷嘴也能实现热流道成型。

另外，操作简化、缩短成型周期也是热流道模具的一个重要特点。

与普通流道相比，缩短了开合模行程，不仅制件的脱模和成型周期缩短，而且有利于实现自动化生产。

模具热流道技术我国的模具产品水平已达到国际20世纪90年代中期水平，汽车模具等生产也将进入自主开发时代，但是对于热流道系统，我国目前却还停留在初期阶段。

热流道技术是应用于塑料注塑模浇注流道系统的一种先进技术，是塑料注塑成型工艺发展的一个热点方向。

它于20世纪50年代问世，经历了一段较长时间地推广以后，其市场占有率逐年上升。

80年代中期，美国的热流道模具占注射模具总数的15%~17% ，欧洲为12%~15% ，日本约为10% 。

但到了90年代，美国生产的塑料注射模具中热流道模具已占40%以上，在大型制品的注射模具中则占90%以上。

1什么是热流道？热流道是通过加热的办法来保证流道和浇口的塑料保持熔融状态。

由于在流道附近或中心设有加热棒和加热圈，从注塑机喷嘴出口到浇口的整个流道都处于高温状态，使流道中的塑料保持熔融，停机后一般不需要打开流道取出凝料，再开机时只需加热流道到所需温度即可。

因此，热流道工艺有时称为热集流管系统，或者称为无流道模塑。

热流道技术的优、缺点热流道技术与常规的冷流道相比有以下的好处：1、节约原材料，降低成。

2、缩短成型周期，提高机器效率3、改善制品表面质量和力学性能。

4、不必用三板式模具即可以使用点浇口。

5、可经济地以侧浇口成型单个制品。

6、提高自动化程度。

7、可用针阀式浇口控制浇口封冻。

8、多模腔模具的注塑件质量一致。

9、提高注塑制品表面美观度。

但是，每一项技术都会有自身的缺点存在，热流道技术也不例外：1、模具结构复杂，造价高，维护费用高。

2、开机需要一段时间工艺才会稳定，造成开价废品较多。

3、出现熔体泄露、加热元件故障时，对产品质量和生产进度影响较大。

上面第三项缺点，通过采购质量上等的加热元件、热流道板以及喷嘴并且使用时精心维护，可以减少这些不利情况的出现。

2热流道系统的结构热流道系统一般由热喷嘴、分流板、温控箱和附件等几部分组成。

热喷嘴一般包括两种：开放式热喷嘴和针阀式热喷嘴。

模具热流道结构原理热流道技术是现代模具加工技术的一项重要成果，其原理是通过在模具中设置加热通道和热流道，使塑料熔融前进通道的各部分温度基本相同，以保证模具所注射的每一个塑料制件都能够具有相同的品质和尺寸，从而满足工业制造对于高精度的需求。

本文将介绍热流道结构原理的具体内容。

第一部分：热流道结构的分类根据所有元器件的放置位置和熔塑物的流动情况，可以将热流道结构分为三种类型：点式、线式和面式。

点式热流道的主要特点是在模具中设置单个的加热节点，它们通过塑料内部传递热能以实现加热的目的。

这种结构不仅适用于各种大小尺寸的模具，而且具有精度高和低成本的优点，是热流道系统中使用最广泛的一种类型。

与点式热流道类似，线式热流道的结构是通过在模具中设置多个线性的加热通道，更加适合于大型模具。

线式结构能够将热能更加准确地传递至需要加热的部分，避免发生温度分布不均匀的现象。

线式结构需要更多的热元器件、更复杂的控制系统和维护，并且可能会在熔塑物中留下接缝痕迹。

通过在模具中设置一个平面式的加热板，这种结构可以实现塑料从同一个平面上准确流动，并且不会产生接缝或热点。

由于它的制造难度和成本较高，目前应用不是非常广泛。

热流道的工作原理是由控制器中的电子温控模块控制。

在注塑机的加压下，熔塑物被压入模具中。

加热通道中的热器会将热量传输到熔塑物中，使其保持一定的温度。

这样，热力流动能够准确快速地移动到需要热加工的模具内部各个位置，以实现高精度注塑的目的。

热流道系统的控制属于高科技，该系统可以调节模具内的温度控制。

在该过程中，重要的技术参数包括熔塑物的注入速度、时间和热力流动的流动速度。

通过具体的温度检测和控制触发信号，控制器可以及时地响应热能流动的需求，从而更好地控制热流道的温度分布和保持出色的注塑效果。

1. 塑料熔点的特性：不同种类塑料的熔点温度不同，这需要在热流道设计时充分考虑塑料的种类和熔点。

2. 注塑过程的温度和压力：注塑过程的温度和压力必须能够精确地控制，以确保热能能够精确地流动到所需的位置，并达到高精度注塑的目的。

当前，国内的热流道系统技能的开展，多腔模具的设计和开拓相关于热流道系统公司，已不再是热流道技能问题，下面，对热流道系统的多腔模具进行引见。

当时以工程塑料和精细零件为主体的热流道公司，依据多年的热流道系统研发和技能开拓，使打针量最低可达0.1克,塑料制品网。

其热流道产物普遍用于汽车、电气和包装工业和医疗技能中元件，成功完成热流道成品的多腔出产，最多可以出产128腔的顶面进胶和侧进胶产物。

依据热流道系统产物局限的扩展，其决于要素是热流道热嘴系列的开拓，开拓了多套热流道热嘴系统，用于出产多腔模具的产物，每套热流道热嘴系列都装备了直径为3.5和4.0毫米的规范流道直径。

为出产高精细的热流道产物，供应了充沛的先决预备前提。

就算外形颀长且最大喷嘴长度为186毫米，但经过热流道热嘴，可完成的流道直径的局限辨别为2.5至4.5毫米和2.0至6.0毫米。

紧凑型的、可改换的加热器对完成上述非常有利的内径和外径关系起到了首要效果。

热嘴系列可用于多种使用。

目前，依据模具构造，加热器既可早年端也可从后端进行改换。

热流道热嘴的运用功能也获得了充沛的进步和使用验证。

例如，喷嘴别离了轴向和径向定位，为模具制造商省去了一道首要工序。

模板平面上的定位为平面，然后不用要调整沉孔底部的喷嘴接触平面。

加热和热电偶的电缆沿注嘴偏向铺设，易于早年端进行改换。

别的，热流道系统用于新型喷嘴系列的液压针阀油缸十分紧凑，具有这一成熟产物系列的一切主要优质特征：为了简化妆配和进步维修速度，阀针高度可在原位进行调整（+/-1毫米）。

阀针的扭转锁定可包管它的尖端一直准确定位――关于在自在成型或歪曲外表的成型尤为主要。

已获专利的阀针油缸自动冷却和油室别离技能完成了高不变性和紧凑构造，支撑空间受极大限制处的设计。

完成较高任务可*性的主要之处在于：油缸采用螺纹拧入的方法与管路衔接，扫除了因热膨胀而形成的油缸和管路之间的偏移。

因为对多腔模具，还需求设计布线和管道铺设完好的热半模，因而需求供应高效的温度节制器。

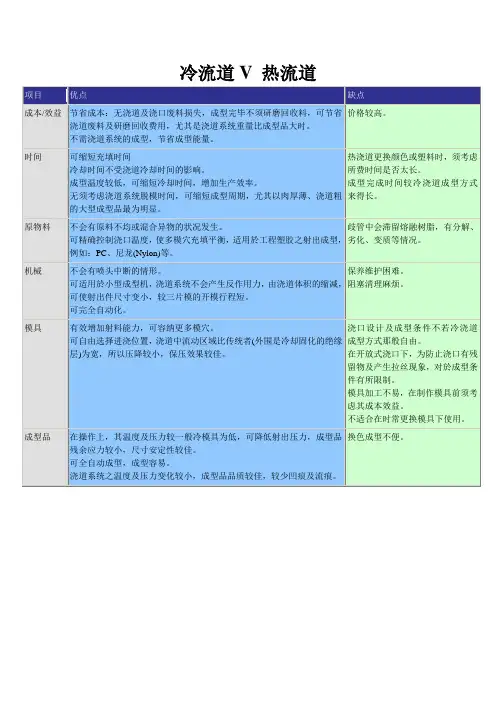

大家知道冷流道模具和热流道模具有什么不同吗？下面小编为大家简单介绍一下，希望对各位有所帮助。

两者区别如下：一、指代不同1、热流道：是将传统式模具或三板式模具的浇道与流道经过加热，于每一成形时即不需要取出流道和浇道的一种崭新构造。

2、冷流道：在模具中冷却后随制品一起取出，去除浇注冷料并修剪浇日可以得到进浇痕迹不明显的最终制品。

二、用处不同1、热流道：不同的塑料特性，制品的形状、大小、厚薄、重量，型腔排列和浇口位置，市面上有数款不同形状和大小的热嘴和流道板以适应各种产品。

2、冷流道：模具设计简单，使用广泛。

三、特点不同1、热流道：过加热的办法来保证流道和浇口的塑料保持熔融状态。

由于在流道附近或中心设有加热棒和加热圈，从注塑机喷嘴出口到浇口的整个流道都处于高温状态，使流道中的塑料保持熔融，停机后一般不需要打开流道取出凝料，再开机时只需加热流道到所需温度即可。

2、冷流道：产生的冷料需要再次粉碎回收。

扩展资料：塑胶模具使用热流道的好处：热流道为塑胶模具节省塑料, 缩短成型周期，降低生产成本，提高效率的系统..热流道模具在当今世界各工业发达国家和地区均得到极为广泛的应用。

这主要是热流道模具拥有如下显著特点：1、缩短制件成型周期,提高生产效率;因没有主流道和次流道冷却时间的限制，制件成型固化后便可及时顶出。

许多用热流道模具生产的薄壁产品成型周期可在8秒钟内完成。

2、节省塑胶原料;传统模具注塑时会产生水口料,要求高的塑胶产品是不许用水口料(再生二次料),因为水口料重复使用会使塑料份子结构和性能降解,再用就会影响产品质量。

热流道模具中因没有冷流道，所以无产生水口料(费料)。

这对于塑料价格贵的应用项目意义尤其重大。

事实国际上主要的热流道生产厂商均在世界上石油及塑料原料价格昂贵的年代得到了迅猛的发展。

因为热流道技术是减少费料,降低材料费,节省成本的有效途径。

3、减少不良品，提高产品质量;在热流道模具成型过程中，塑料熔体温度在流道系统里得到准确地控制。

热流道模具工作原理嗨，朋友们！今天咱们来聊聊热流道模具这个超酷的东西。

你知道吗？在塑料制品的生产世界里，热流道模具就像是一个魔法盒，能变幻出各种精美的塑料制品。

我有个朋友小李，他就在一家塑料制品厂工作。

有一次我去他那儿参观，看到那些热流道模具在工作，简直惊掉了下巴。

热流道模具到底是怎么运作的呢？这得从它的基本结构说起。

热流道模具呀，它主要由热喷嘴、分流板、温控箱这些部分组成。

就好比一个乐团，每个部分都有自己独特的角色。

热喷嘴就像是乐团里的小号手，站在最前面，直接和要成型的塑料制品接触。

它可是肩负着重大使命的，负责把热熔胶准确地注入到模具的型腔里。

这热熔胶就像一股热流的小军队，在热喷嘴的指挥下，整齐有序地奔向目的地。

那分流板呢？它就像是乐团里的指挥家。

热熔胶从注塑机的料筒里出来后，先到达分流板。

分流板的任务就是把这股热熔胶合理地分配到各个热喷嘴那里。

你想啊，如果没有分流板好好指挥，热熔胶就会乱成一团，就像一群没有首领的士兵，到处乱跑，那还怎么能制造出完美的塑料制品呢？还有温控箱，这个可是大功臣。

它就像是乐团的调音师，掌控着整个热流道系统的温度。

温度在热流道模具的工作中太重要了，就像做菜时火候的掌握一样。

如果温度不合适，热熔胶要么太稀，像水一样到处流，要么太稠，像浆糊一样很难流动。

温控箱通过传感器时刻监测温度，然后调整加热元件的功率，确保热流道系统的温度保持在合适的范围。

我记得我问小李：“这热流道模具工作的时候，到底是怎么让塑料成型得那么精确的呢？”小李就笑着给我解释。

他说，当注塑机开始工作，把塑料颗粒加热变成热熔胶后，这热熔胶就开始在热流道系统里的奇妙旅程。

首先，热熔胶在分流板的精心分配下，来到各个热喷嘴。

热喷嘴可不仅仅是个通道，它的内部结构也很巧妙。

热喷嘴的温度保持得很高，这样热熔胶就能一直保持良好的流动性。

然后，热喷嘴就像一个精准的射手，把热熔胶按照设定好的量和速度注入到模具的型腔里。

这个过程啊，就像是给一个空的模子注入灵魂一样神奇。

热流道系统行业简述一、热/冷流道模具1、冷流道：冷流道，所谓冷流道就是常规的注塑模具。

冷流道是注塑模具的基本形式，冷流道是指模具入口与产品浇口之间的部分。

塑料在流道内靠注塑压力和其本身的热量保持流动状态，流道作为成型物料的一部分，但并不属于产品。

注塑结束后在流道中有凝料需要取出。

2、冷流道的优缺点a.优点是1）易于使用，也能很好地满足某些美观需求。

2）冷流道能够减少注射到用来透光的透明丙烯酸酯或是聚碳酸酯等部分，避免注射在某些部分造成可见的带状效果。

b.缺点，1）除了原材料的浪费外，冷流道的缺陷包括使整个自动化或是人工的过程增添了步骤。

2）将冷流道从模具的部分移除，需要机器人或者工人把这些部分与流道分离开来。

根据流道的大小，废料的价值有可能达到成百上千美元，特别是对于聚碳酸酯等昂贵材料。

3）对于更多型腔的系统，冷流道可能也不尽如人意。

在多型腔的情况下，浇口的塑料会超过注塑成型部分的总量。

这时候，浇口的冷却时间会超过注塑成型部分的冷却时间，使得模具使用者的循环时间受浇口冷却时间的控制，这种加工情况是很难令人满意的。

3、热流道:作为注塑模具系统的一个常用部件,是通过加热的办法来保证流道和浇口的塑料保持熔融状态。

由于在流道附近或中心设有加热棒和加热圈，从注塑机喷嘴出口到浇口的整个流道都处于高温状态，使流道中的塑料保持熔融，停机后一般不需要打开流道取出凝料，再开机时只需加热流道到所需温度即可。

因此，热流道工艺有时称为热集流管系统，或者称为无流道模塑。

简要言之，热流道就是注塑机喷咀（炮筒嘴）的延伸。

4、热流道的原理：热流道一般由热喷嘴、分流板、温控箱和附件等几部分组成。

热喷嘴一般包括两种：开放式热喷嘴和针阀式热喷嘴。

由于热喷嘴形式直接决定热流道系统选用和模具的制造，因而常相应的将热流道系统分成开放式热流道系统和针阀式热流道系统。

热流道模具是利用加热装置使流道内熔体始终不凝固的模具。

因为它比传统模具成形周期短，而且更节约原料，所以热流道模具在当今世界各工业发达国家和地区均得到极为广泛的应用。
